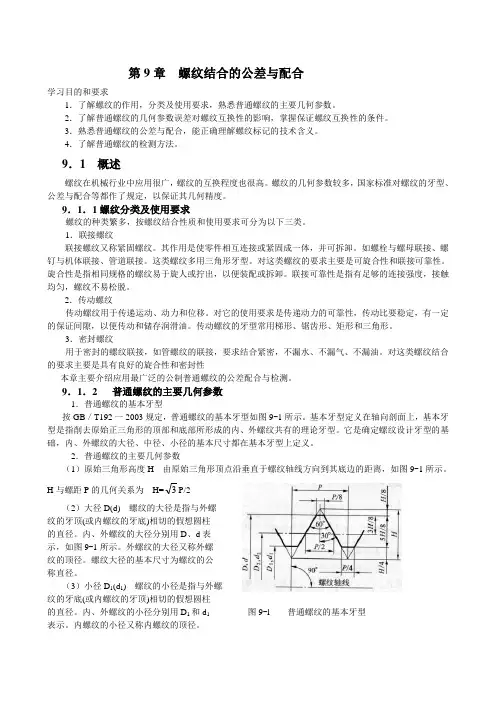

第9章螺纹结合的公差与配合学习目的和要求1．了解螺纹的作用，分类及使用要求，熟悉普通螺纹的主要几何参数。
2．了解普通螺纹的几何参数误差对螺纹互换性的影响，掌握保证螺纹互换性的条件。
3．熟悉普通螺纹的公差与配合，能正确理解螺纹标记的技术含义。
4．了解普通螺纹的检测方法。
9．1 概述螺纹在机械行业中应用很广，螺纹的互换程度也很高。
螺纹的几何参数较多，国家标准对螺纹的牙型、公差与配合等都作了规定，以保证其几何精度。
9．1．1螺纹分类及使用要求螺纹的种类繁多，按螺纹结合性质和使用要求可分为以下三类。
1．联接螺纹联接螺纹又称紧固螺纹。
其作用是使零件相互连接或紧固成一体，并可拆卸。
如螺栓与螺母联接、螺钉与机体联接、管道联接。
这类螺纹多用三角形牙型。
对这类螺纹的要求主要是可旋合性和联接可靠性。
旋合性是指相同规格的螺纹易于旋人或拧出，以便装配或拆卸。
联接可靠性是指有足够的连接强度，接触均匀，螺纹不易松脱。
2．传动螺纹传动螺纹用于传递运动、动力和位移。
对它的使用要求是传递动力的可靠性，传动比要稳定，有一定的保证间隙，以便传动和储存润滑油。
传动螺纹的牙型常用梯形、锯齿形、矩形和三角形。
3．密封螺纹用于密封的螺纹联接，如管螺纹的联接，要求结合紧密，不漏水、不漏气、不漏油。
对这类螺纹结合的要求主要是具有良好的旋合性和密封性本章主要介绍应用最广泛的公制普通螺纹的公差配合与检测。
9．1．2 普通螺纹的主要几何参数1．普通螺纹的基本牙型按GB／T192一2003规定，普通螺纹的基本牙型如图9-1所示。
基本牙型定义在轴向剖面上，基本牙型是指削去原始正三角形的顶部和底部所形成的内、外螺纹共有的理论牙型。
它是确定螺纹设计牙型的基础，内、外螺纹的大径、中径、小径的基本尺寸都在基本牙型上定义。
2．普通螺纹的主要几何参数（1）原始三角形高度H 由原始三角形顶点沿垂直于螺纹轴线方向到其底边的距离，如图9-1所示。
H与螺距P的几何关系为H=3P/2（2）大径D(d) 螺纹的大径是指与外螺纹的牙顶(或内螺纹的牙底)相切的假想圆柱的直径。
