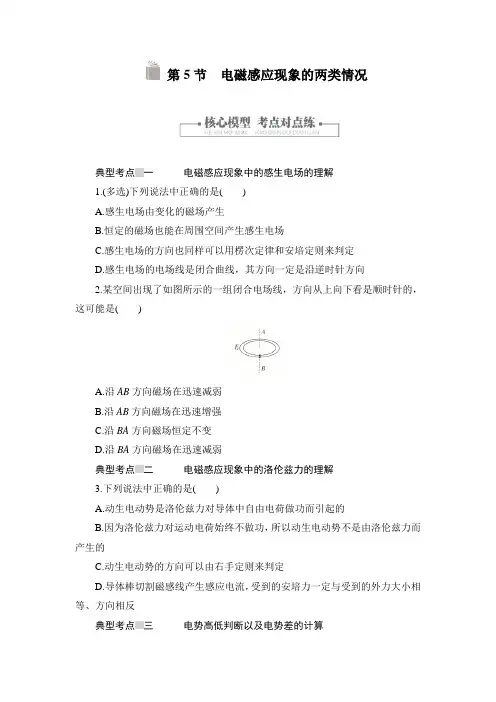

第5节电磁感应现象的两类情况典型考点一电磁感应现象中的感生电场的理解1.(多选)下列说法中正确的是()A.感生电场由变化的磁场产生B.恒定的磁场也能在周围空间产生感生电场C.感生电场的方向也同样可以用楞次定律和安培定则来判定D.感生电场的电场线是闭合曲线，其方向一定是沿逆时针方向2.某空间出现了如图所示的一组闭合电场线，方向从上向下看是顺时针的，这可能是()A.沿AB方向磁场在迅速减弱B.沿AB方向磁场在迅速增强C.沿BA方向磁场恒定不变D.沿BA方向磁场在迅速减弱典型考点二电磁感应现象中的洛伦兹力的理解3.下列说法中正确的是()A.动生电动势是洛伦兹力对导体中自由电荷做功而引起的B.因为洛伦兹力对运动电荷始终不做功，所以动生电动势不是由洛伦兹力而产生的C.动生电动势的方向可以由右手定则来判定D.导体棒切割磁感线产生感应电流，受到的安培力一定与受到的外力大小相等、方向相反典型考点三电势高低判断以及电势差的计算4.如图甲所示，圆形线圈M 的匝数为100匝，它的两个端点a 、b 与理想电压表相连，线圈中磁场方向如图甲所示，线圈中磁通量的变化规律如图乙所示，则ab 两点的电势高低与电压表读数为( )A.φa >φb,40 VB.φa >φb,20 VC.φa <φb,40 VD.φa <φb,20 V 典型考点四 感生电动势的计算5.如图所示，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中，在Δt 时间内，磁感应强度的方向不变，大小由B 均匀增大到2B ，在此过程中，线圈中产生的感应电动势为( )A.nBa 22ΔtB.Ba 22ΔtC.nBa 2ΔtD.2nBa 2Δt典型考点五 动生电动势的计算6.如图所示，导体AB 的长为2R ，绕O 点以角速度ω匀速转动，OB 长为R ，且OBA 三点在一条直线上，有一磁感应强度为B 的匀强磁场充满转动平面，且与转动平面垂直，则导体AB 产生的感应电动势大小为( )A.12BωR 2B.2BωR 2C.4BωR 2D.6BωR 21. (2018·湖南岳阳市一中期中考试)现代科学研究中常用到高速电子，电子感应加速器就是利用感生电场加速电子的设备。

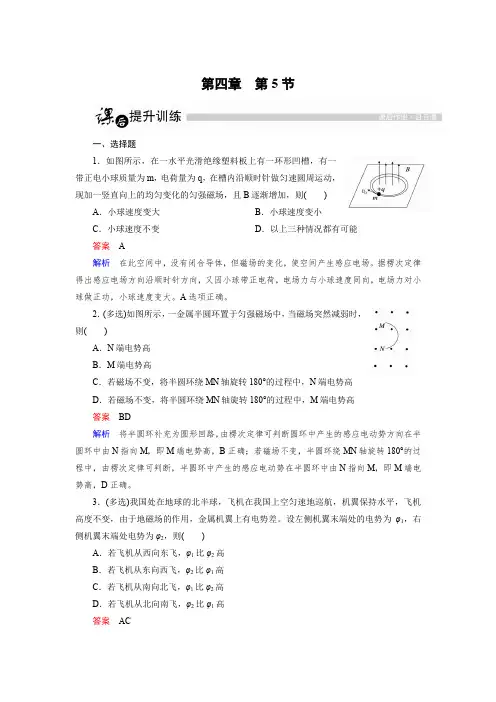

第四章第5节一、选择题1．如图所示，在一水平光滑绝缘塑料板上有一环形凹槽，有一带正电小球质量为m，电荷量为q，在槽内沿顺时针做匀速圆周运动，现加一竖直向上的均匀变化的匀强磁场，且B逐渐增加，则()A．小球速度变大B．小球速度变小C．小球速度不变D．以上三种情况都有可能答案 A解析在此空间中，没有闭合导体，但磁场的变化，使空间产生感应电场。
据楞次定律得出感应电场方向沿顺时针方向，又因小球带正电荷，电场力与小球速度同向，电场力对小球做正功，小球速度变大。
A选项正确。
2．(多选)如图所示，一金属半圆环置于匀强磁场中，当磁场突然减弱时，则()A．N端电势高B．M端电势高C．若磁场不变，将半圆环绕MN轴旋转180°的过程中，N端电势高D．若磁场不变，将半圆环绕MN轴旋转180°的过程中，M端电势高答案BD解析将半圆环补充为圆形回路，由楞次定律可判断圆环中产生的感应电动势方向在半圆环中由N指向M，即M端电势高，B正确；若磁场不变，半圆环绕MN轴旋转180°的过程中，由楞次定律可判断，半圆环中产生的感应电动势在半圆环中由N指向M，即M端电势高，D正确。
3．(多选)我国处在地球的北半球，飞机在我国上空匀速地巡航，机翼保持水平，飞机高度不变，由于地磁场的作用，金属机翼上有电势差。
设左侧机翼末端处的电势为φ1，右侧机翼末端处电势为φ2，则()A．若飞机从西向东飞，φ1比φ2高B．若飞机从东向西飞，φ2比φ1高C．若飞机从南向北飞，φ1比φ2高D．若飞机从北向南飞，φ2比φ1高答案AC解析 在北半球，地磁场有竖直向下的分量，飞机在水平飞行过程中，机翼切割磁感线，产生感应电动势，应用右手定则可以判断不管飞机向哪个方向飞行，都是左边机翼末端电势高，即A 、C 选项正确。
点评 明确地磁场的分布特点、灵活应用右手定则是解决本题的关键。
4．在匀强磁场中，ab 、cd 两根导体棒沿两根导轨分别以速度v 1、v 2滑动，如图所示，下列情况中，能使电容器获得最多电荷量且左边极板带正电的是( )A ．v 1＝v 2，方向都向右B ．v 1＝v 2，方向都向左C ．v 1＞v 2，v 1向右，v 2向左D ．v 1＞v 2，v 1向左，v 2向右答案 C解析 当ab 棒和cd 棒分别向右和向左运动时，两棒均相当于电源，且串联，电路中有最大电动势，对应最大的顺时针方向电流，电阻上有最高电压，所以电容器上有最多电荷量，左极板带正电。
