PLC-PWS人机界面系统使用指南
PLC-PWS人机界面系统使用指南
本系统是为了提高双供电电源的自动化工作而配套，合理使用可有效降低人工工作量，现将该系统的使用方法和注意事项简要介绍如下。

一、操作指南
1、进线和整流状态画面；
打开电源，进入系统后，首先显示的是进线状态和整流状态画面，该画面显示的是进线电压、进线电流以及可设定的进线电压电流范围等。

画面右侧有故障指示灯，可显示检测的故障，一旦有故障点有故障，则指示灯闪烁。

在指示灯下方切换按钮，可切换到相应画面。

该图右侧的进线交流电压范围是可以设定的等，一旦检测到的电压进线电流超过设定值，则发出声光报警。

画面下面分别显示整流出来的直流电流和电压，在此下面则是可设定的数值范围，可根据实际需要进行设定，如超出设定值，则报警灯亮，蜂鸣器发出鸣叫。

2、点按“主界面”按钮，可进入主界面；
该界面是显示单供电电源工作的常用电器参数，直流电压、直流电流、中频电压以及功率输出比例等。

在相应的炉号方框内，可进入该炉的功能画面：熔炼等工作。

画面右侧同样是是各状态切换按钮和故障报警指示灯。

5、熔炼和保温画面；
该画面是实现一拖二变频电源熔炼过程所使用画面，画面中间的位置是状指示灯和熔炼过程中所需用到的启动、停止、复位按钮，左侧方框内是可设定的电能、时间、出炉温度的设定，在达到设定值时，出炉状态灯会闪烁；画面右侧方框内是主要电气参数显示；左下角是用来显示和调节当前功率输出的按钮和指示方框，100％表示全功率输出。

例如，开始熔炼操作步骤是：检查故障，确保无故障，合闸，整流；按画面中间的“熔炼启动”，则一拖二电源开始工作，调整画面上带箭头的按钮，向上表示升高功率输出，向下表示降低功率输出，调整到合适的功率输出，待熔炼时间或能耗或温度达到，则熔炼结束，出炉。

保温画面，其过程和熔炼过程类似，只是功率输出要低一点。

具体过程不再赘述。

6、功率分配画面。

总功率输出为100％，1号炉和2号炉同时工作，则每个炉输出功率比相加最大为100％，该画面就是分配2台炉工作的最大输出比例设定，设定后用人机界面系统在熔炼和保温工作过程中，功率输出不会超过在该画面的设定值。

7、冷启动功能画面
如图所示为冷启动工艺画面，用来实现中频电源的冷启动功能。

具体操作过程为：进线和整流正常以后，设定每一阶段的功率比例、时间、预设能耗等参数，点击冷启动按钮，则冷启动开始，。

二、主要注意事项
1、触摸屏是通过触摸来进行操作，因此平时在使用过程中，务必要保护好屏幕，切勿使用尖锐物体将其划伤、划破。

2、务必在了解了参数功能及设定方法后再对系统中的参数进行设定，以免产生误报警。

3、在使用本套系统给双供电电源调整功率前，需将电源门板的电位器调至零位并逆变部分是停止状态，再将负荷分配板上拨动开关拨至联机位。

4、本套系统在关闭情况下并不影响双供电电源的使用（但在使用该系统给双供电电源调整功率时请勿断开该系统电源）。

5、请定期对传感器、变送器进行校准，以减少参数显示误差。

6、非专业检修人员，平时请勿打开触摸屏操作柜后门。

7、请定期保持触摸屏表面的清洁。

合集下载

PLC操作规程

PLC操作规程

PLC操作规程一、引言PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备，它能够根据预设的程序和逻辑进行自动控制和监控。

为了确保PLC的安全运行和正确操作，制定一套PLC操作规程是非常必要的。

本文将详细介绍PLC操作规程的要求和具体内容。

二、PLC操作规程的要求1. 操作人员必须经过专业培训，了解PLC的基本原理、功能和操作方法。

2. 操作人员必须具备良好的电气知识和安全意识，能够正确判断和处理各种PLC故障和异常情况。

3. 操作人员必须严格按照操作规程进行操作，不得擅自修改或者调整PLC程序和参数。

4. 操作人员必须定期检查和维护PLC设备，确保其正常运行和安全性能。

三、PLC操作规程的具体内容1. PLC开机和关机操作规程a. 开机前，检查PLC设备和周边设备的电源连接是否正常。

b. 打开PLC主电源开关，并确保电源指示灯亮起。

c. 按照PLC操作界面的要求，进行相应的开机操作。

d. 关机前，按照PLC操作界面的要求，进行相应的关机操作。

e. 关闭PLC主电源开关。

2. PLC程序加载和运行规程a. 在PLC操作界面上选择需要加载的程序，并进行加载操作。

b. 检查加载的程序是否正确，确保程序版本和参数设置与实际需求相符。

c. 在加载程序后，进行相应的程序运行操作，确保PLC能够按照预设的逻辑进行自动控制。

3. PLC参数设置和调整规程a. 根据实际需求，进入PLC参数设置界面。

b. 根据设备要求和工艺流程，进行相应的参数设置和调整。

c. 确认参数设置和调整后，保存设置并退出参数设置界面。

4. PLC故障处理和维护规程a. 当PLC浮现故障或者异常情况时，操作人员应即将住手PLC运行，并查找故障原因。

b. 根据故障现象和报警信息，进行相应的故障诊断和处理。

c. 如果无法解决故障，及时报告相关人员，并按照规定流程进行维修和更换设备。

5. PLC安全操作规程a. 操作人员必须穿戴符合安全要求的工作服和个人防护装备。

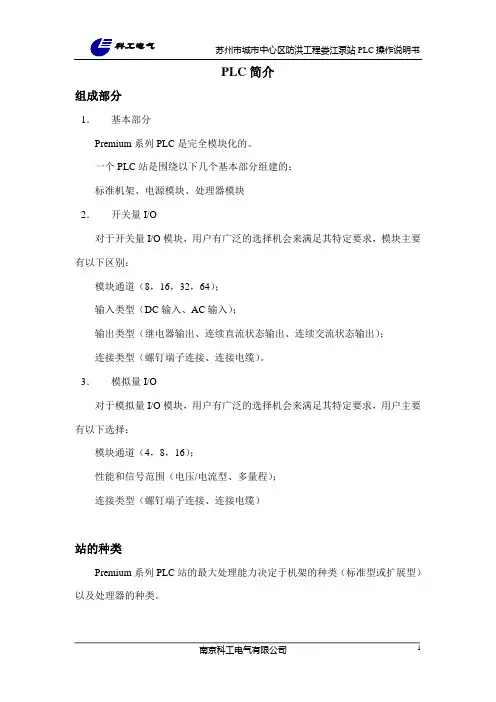

自动化监控控制系统PLC操作手册

自动化监控控制系统PLC操作手册

PLC简介组成部分1．基本部分Premium系列PLC是完全模块化的。

一个PLC站是围绕以下几个基本部分组建的：标准机架、电源模块、处理器模块2．开关量I/O对于开关量I/O模块，用户有广泛的选择机会来满足其特定要求，模块主要有以下区别：模块通道（8，16，32，64）；输入类型（DC输入、AC输入）；输出类型（继电器输出、连续直流状态输出、连续交流状态输出）；连接类型（螺钉端子连接、连接电缆）。

3．模拟量I/O对于模拟量I/O模块，用户有广泛的选择机会来满足其特定要求，用户主要有以下选择：模块通道（4，8，16）；性能和信号范围（电压/电流型、多量程）；连接类型（螺钉端子连接、连接电缆）站的种类Premium系列PLC站的最大处理能力决定于机架的种类（标准型或扩展型）以及处理器的种类。

PLC柜模块说明针对娄江泵站的设计及现场要求，选择了以下模块：类型型号说明机架TSX RKY 12 12槽位、不可扩展TSX RKY 8 8槽位、不可扩展电源模块TSX PSY 5500M输入220VAC输出24VDCTSX PSY 2600M处理器模块TSX P57 2634M51-7,224Kb程序，以太网TCP/IP,Unitelway模拟量输入模块TSX AEY 1600 16通道模拟量输入模块TSX AEY 800 8通道模拟量输入模块TSX AEY 414 4通道模拟量输入模块开关量输入模块TSX DEY 64D2K 64通道输入TSX DEY 32D2K 32通道输入开关量输出模块TSX DSY 16T2 16通道输出TSX DSY 32T2K 32通道输出表1注：1．以上模块均为施耐德公司产品；2．相关模块的接线安装信息请参考《微机监控系统设计图》PLC柜操作步骤公共PLC柜操作步骤：1．确认中控室UPS工作正常,在UPS柜内合公用PLC柜总电源；2．合上PLC柜内总电源开关（2P 20A 220VAC）；3．合上PLC电源模块、处理器的电源开关（1P 6A）；4．合上模拟量及开关量模块的电源开关（1P 6A）；PLC软件操作步骤PLC软件安装在安装Unity Pro V2.3 XL软件之前必须先执行下面的操作：1．检查系统盘至少有1.6M的自由磁盘空间（安装过程中暂时需要的空间大小）；2．检查包括Unity Pro V2.3 XL软件的部分至少有 20M的自由磁盘空间；3．启动Windows。

plc具体使用方法

plc具体使用方法

plc具体使用方法PLC具体使用方法简介PLC(可编程逻辑控制器)是一种专门用于工业自动化控制系统的设备。

它可以根据预设的程序，自动完成各种生产过程中的控制和监控任务。

下面将详细介绍PLC的具体使用方法。

选择合适的PLC型号•确定所需的输入输出(I/O)数量和类型•考虑工作环境的温度、湿度等因素•根据控制系统的需求，选择适当的PLC型号PLC编程软件的安装•下载并安装PLC编程软件•根据软件的安装向导进行步骤操作•完成安装后，进行软件注册和激活PLC硬件连接•通过数据线连接PLC与外部设备，如传感器、执行器等•确保连接正确，避免错误造成的故障或失效1.编写程序框图–使用PLC编程软件的图形化编程界面，绘制程序框图–按照控制逻辑，使用连接线将不同的功能模块连接起来2.编写程序代码–在程序框图中，对每个功能模块进行配置和编程–使用PLC编程软件提供的指令集，编写程序代码–根据具体需求，添加条件判断、循环等控制语句3.PLC程序调试–将编写好的程序下载到PLC中–模拟输入信号，观察输出信号是否符合预期–根据测试结果，对程序进行调整和优化PLC程序下载与运行•使用PLC编程软件将程序下载到PLC中•确认PLC与外部设备的连接是否正确•开始PLC的运行，观察控制过程是否正常•定期备份PLC程序和数据•对PLC进行定期检查和维护，确保其正常运行•根据实际需求，对PLC程序进行修改和优化总结PLC具体使用方法包括选择合适的PLC型号、安装编程软件、进行硬件连接、开发程序、调试、下载和运行以及维护。

正确的使用PLC 可以提高自动化控制系统的可靠性和效率，从而帮助提升生产效益。

PLC的添加和配置•使用PLC编程软件打开项目或创建新项目•添加PLC并设置其属性，如型号、I/O数量和类型•配置PLC的通信参数，确保与外部设备的连接正常PLC的输入输出配置•根据实际需要配置PLC的输入和输出模块•通过PLC编程软件设置输入信号的类型和地址•设置输出信号的类型和输出地址PLC的逻辑控制编程•使用PLC编程软件提供的逻辑控制指令，编写控制程序•根据实际需求，设计合适的逻辑控制流程•使用条件语句、循环语句等控制结构实现复杂的控制逻辑PLC的数据处理和通信•使用PLC编程软件提供的数据处理指令，对输入输出数据进行处理•实现数据的计算、转换和存储等操作•配置PLC的通信模块，实现与其他设备的数据交换和通信PLC的故障诊断和调试•在调试过程中，对PLC进行故障排除和诊断•使用PLC编程软件提供的故障诊断工具，快速定位问题•根据故障代码和报警信息，修复故障并重新测试PLC的数据监控与记录•使用PLC编程软件提供的数据监控工具，实时监测输入输出信号•记录关键数据和事件，用于问题分析和系统改进•根据实际需求，设置报警和警告功能，实现异常监测和处理PLC的安全设置和权限管理•针对不同用户，设置不同的权限和访问级别•对关键程序和参数进行保护，防止未经授权的修改•定期更新PLC程序和固件，确保安全性和稳定性总结PLC的具体使用方法包括添加和配置PLC、输入输出配置、逻辑控制编程、数据处理和通信、故障诊断和调试、数据监控与记录以及安全设置和权限管理。

PLC控制系统使用说明（2008）

PLC控制系统使用说明（2008）

PLC控制系统使用说明（2008）PLC控制系统使用说明一．前期准备确认温湿感和烟感都参照配电图接好线，计算机同PLC通讯口的通讯线已连接上，PLC监控软件已安装到计算机里。

PLC可以采用以太网方式访问，也可以采用串口进行通讯。

下面两个图片标示了RJ45水晶头的第1脚位置以及EIA/TIA的布线标准中规定的两种双绞线的线序568A和与568B。

如果计算机与PLC直接连接，网线的一头采用568A标准，另一头采用568B 标准制作水晶头。

如果通过路由器、集线器(HUB)或交换机连接到显示屏，则网线两头都按照568B标准制作水晶头。

如果是采用串口进行通讯，则使用2、3交叉的通讯线连接计算机的RS232串口和PLC的RS232串口。

二．操作说明：1．手动操作：把配电柜门上的选择旋钮（QC）打在手动位置，配电柜内的所有空开都打在合闸状态，即可在柜门上分别对显示屏和空调进行本地开关控制，柜门上还配有各路电源通断信号的指示灯。

2．自动操作：确认配电柜门上的选择旋钮（QC）打在自动位置，开关旋钮都打在关的位置。

打开计算机桌面上PLC监控画面，画面底部的操作状态显示为“在线”和“Auto”，此时就可对显示屏进行远程停、送电操作。

3．通讯设置：如果通讯距离小于100米，可以采用标准以太网通讯，两头直连线序为568A-568B，网线一头插在PLC的RJ45网口上，另一头插在计算机网卡上。

PLC的IP地址出厂默认值为192.168.1.110，通讯设置如下图所示。

如果通讯距离大于100米，可以光纤通讯方式，需要在光纤两端加装光纤收发器。

4．电源监视：显示屏电源分步延时上电，空调分1步上电，PLC 控制界面上的故障报警状态框里有各路电源的上电状态报警指示灯，若操作打开设备后某一路仍然显示“断电”，请电工检查配电柜内的此电气回路是否有故障。

5．温度监控：计算机监控界面可对显示屏内进行实时温度监控。

出厂时，已根据显示屏的工作环境，把界面上的报警温度设为30℃，关闭温度设为60℃。
