湘源控规快捷键wb

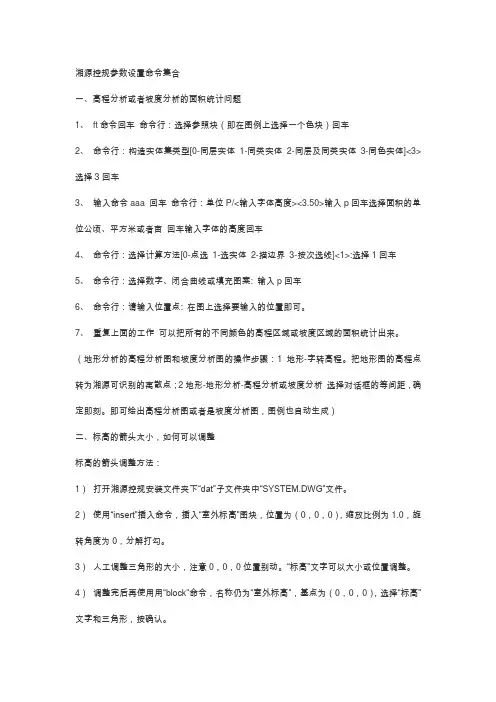

湘源控规参数设置命令集合

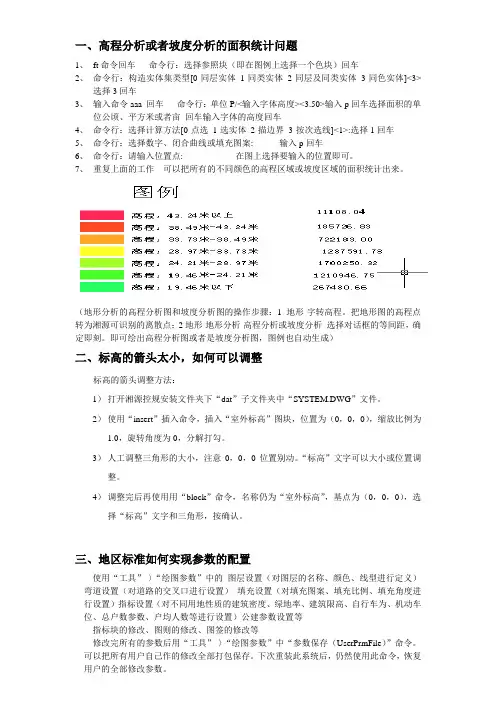

一、高程分析或者坡度分析的面积统计问题

1、 ft命令回车 命令行：选择参照块（即在图例上选择一个色块）回车

2、 命令行：构造实体集类型[0-同层实体 1-同类实体 2-同层及同类实体 3-同色实体]<3>选择3回车

3、 输入命令aaa 回车 命令行：单位P/<3.50>输入p回车选择面积的单位公顷、平方米或者亩 回车输入字体的高度回车

4、 命令行：选择计算方法[0-点选 1-选实体 2-描边界 3-按次选线]<1>:选择1回车

5、 命令行：选择数字、闭合曲线或填充图案: 输入p回车

6、 命令行：请输入位置点: 在图上选择要输入的位置即可。

7、 重复上面的工作 可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析 选择对话框的等间距，确定即刻。即可绘出高程分析图或者是坡度分析图，图例也自动生成）

二、标高的箭头太小，如何可以调整

标高的箭头调整方法：

1） 打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。

2） 使用“insert”插入命令，插入“室外标高”图块，位置为（0，0，0），缩放比例为1.0，旋转角度为0，分解打勾。

3） 人工调整三角形的大小，注意0，0，0位置别动。“标高”文字可以大小或位置调整。

4） 调整完后再使用用“block”命令，名称仍为“室外标高”，基点为（0，0，0），选择“标高”文字和三角形，按确认。 5） 保存“SYSTEM.DWG”文件。

三、地区标准如何实现参数的配置

使用“工具”-〉“绘图参数”中的

图层设置（对图层的名称、颜色、线型进行定义）弯道设置（对道路的交叉口进行设置）

填充设置（对填充图案、填充比例、填充角度进行设置）指标设置（对不同用地性质的建筑密度、绿地率、建筑限高、自行车为、机动车位、总户数参数、户均人数等进行设置）公建参数设置等

一、高程分析或者坡度分析的面积统计问题

1、 ft命令回车 命令行：选择参照块（即在图例上选择一个色块）回车

2、 命令行：构造实体集类型[0-同层实体 1-同类实体 2-同层及同类实体 3-同色实体]<3>选择3回车

3、 输入命令aaa 回车 命令行：单位P/<3.50>输入p回车选择面积的单位公顷、平方米或者亩 回车输入字体的高度回车

4、 命令行：选择计算方法[0-点选 1-选实体 2-描边界 3-按次选线]<1>:选择1回车

5、 命令行：选择数字、闭合曲线或填充图案: 输入p回车

6、 命令行：请输入位置点: 在图上选择要输入的位置即可。

7、 重复上面的工作 可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析 选择对话框的等间距，确定即刻。即可绘出高程分析图或者是坡度分析图，图例也自动生成）

二、标高的箭头太小，如何可以调整

标高的箭头调整方法：

1） 打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。

2） 使用“insert”插入命令，插入“室外标高”图块，位置为（0，0，0），缩放比例为1.0，旋转角度为0，分解打勾。

3） 人工调整三角形的大小，注意0，0，0位置别动。“标高”文字可以大小或位置调整。

4） 调整完后再使用用“block”命令，名称仍为“室外标高”，基点为（0，0，0），选择“标高”文字和三角形，按确认。

三、地区标准如何实现参数的配置

使用“工具”-〉“绘图参数”中的 图层设置（对图层的名称、颜色、线型进行定义）弯道设置（对道路的交叉口进行设置） 填充设置（对填充图案、填充比例、填充角度进行设置）指标设置（对不同用地性质的建筑密度、绿地率、建筑限高、自行车为、机动车位、总户数参数、户均人数等进行设置）公建参数设置等

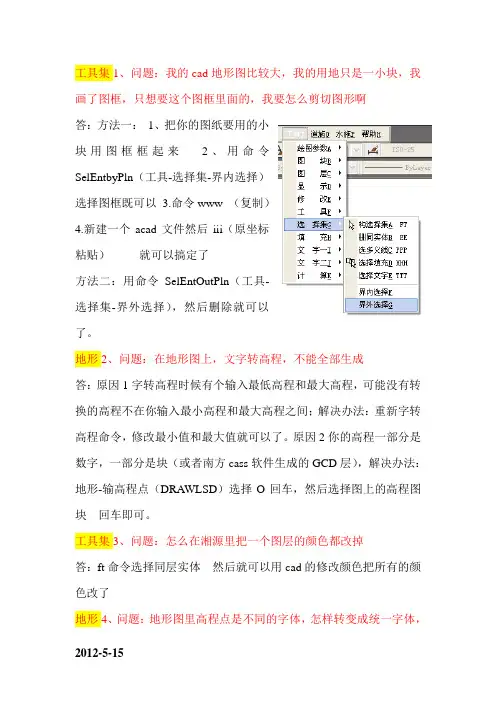

2012-5-15 工具集1、问题：我的cad地形图比较大，我的用地只是一小块，我画了图框，只想要这个图框里面的，我要怎么剪切图形啊

答：方法一： 1、把你的图纸要用的小块用图框框起来 2、用命令SelEntbyPln（工具-选择集-界内选择）

选择图框既可以 3.命令www （复制）

4.新建一个acad文件然后iii（原坐标粘贴） 就可以搞定了

方法二：用命令SelEntOutPln（工具-选择集-界外选择），然后删除就可以了。

地形2、问题：在地形图上，文字转高程，不能全部生成

答：原因1字转高程时候有个输入最低高程和最大高程，可能没有转换的高程不在你输入最小高程和最大高程之间；解决办法：重新字转高程命令，修改最小值和最大值就可以了。原因2你的高程一部分是数字，一部分是块（或者南方cass软件生成的GCD层），解决办法：地形-输高程点（DRAWLSD）选择O回车，然后选择图上的高程图块 回车即可。

工具集3、问题：怎么在湘源里把一个图层的颜色都改掉

答：ft命令选择同层实体 然后就可以用cad的修改颜色把所有的颜色改了

地形4、问题：地形图里高程点是不同的字体，怎样转变成统一字体，有些高程点是块，一炸开就没有了，这个怎么解决啊

答：地形图里高程点是不同的字体，怎样转变成统一字体 工具文字下面有个转单线体命令 可以一次转为同一个字体；有些高程点是块，一炸开就没有了 有两种方法解决1、工具-图块-炸属性快命令 炸完了就可以了 2、用地形-输高程点命令里面的选实体选择这些块的高程点就可以了。

道路5、 问题：路口倒角是，我用的“单交叉口”，可是比如 十字路口有的时候点完没反应，要不就是只有两个角变了，其他没变。

答：你用jj命令选择一下你的道路后再用单交叉口命令处理，这个方法不行你就用工具菜单下面修改里面的z值为零后处理。

用地指标6、问题： 只有填充好的地块，怎么重新生成地块边界线

湘源控规安装经验

在autocad二次开发软件下加载本软件的方法

1、运行菜单[工具tools]-〉[选项preferences]，出现对话框，在[文件files]->支持文件搜

索路径中最后一行嵌入该软件加装目录下的sys32\cad2021子目录，比如:

“c:\programfiles\lzxsoft\lzx6\sys32\cad2021”目录，按“确认”钮

2、运转“menuload”命令，按“下载”，找出该软件加装目录sys32\cad2021子目录下的

“lzx.mnu”文件并加载。

3.特别注意这里

湘源6.0破解注意：

展开回去menuload命令后（这个后字起至了同意促进作用），选择退出cad，把“化解文件”文件夹里的“setupapi.dll”文件导入到cad2021加装文件夹下，例如“c:\programfiles\autocad2021”。切勿不是湘源控规6.0的加装文件夹。将破解补丁“lzxobj”分别全面覆盖至湘源控规6.0的加装文件夹sys32、sys64中2021的文件夹中，例如“c:\programfiles\lzxsoft\lzx6\sys32\cad2021”和“c:\programfiles\lzxsoft\lzx6\sys64\cad2021”。

3、退出autocad,重新进入。

教程已经开始：1.加装所处环境及准备工作软件：

a.win7x64环境

b.autodeskcad202132十一位简体中文版

c.acad2021patch64——即允许在64位win7系统下，安装32位cad2021的破解补丁

d.cad2021注册机

e.湘源控规5.0破解版（必须支持cad2021）

2.加装32十一位cad2021至c:\programfiles(x86)文件夹：a.首先解压缩浏览的cad2021中文版至任一文件夹—水泵（暂不加装）b.解压缩acad2021patch64并将解压缩后的文件acad.msi以及setup.ini文件拷贝到上面步骤中cad2021所在的文件夹中并全面覆盖源文件。c.将a步骤中的cad2021安装程序的文件夹中的cadinstall中的zh-cn目录更名为en-us（此步骤必须修正否则可以在加装过程中发生打听没en-us目录的提示信息。这是因为b步骤中替代了acad.msi文件引致的，化解不轻松吧-.-）d.此时，我们将一个适宜win764十一位环境的cad2021“打造出”出了。双击setup.exe文件已经开始正常加装cad2021并登记注册（地球人都晓得怎么登记注册不说道了）。如果不经过这4个步骤就是轻易双击setup系统可以提示信息无法加装32位的cad。3.加装湘源控规5.0个人版至c:\programfiles(x86)：a.正常双击加装湘源控规5.0版，挑选cad2021(通常情况下就是能自动识别的)。b.对湘源控规展开化解就是把化解的sys1、sys2、sys3文件夹拷贝到加装不好的湘
