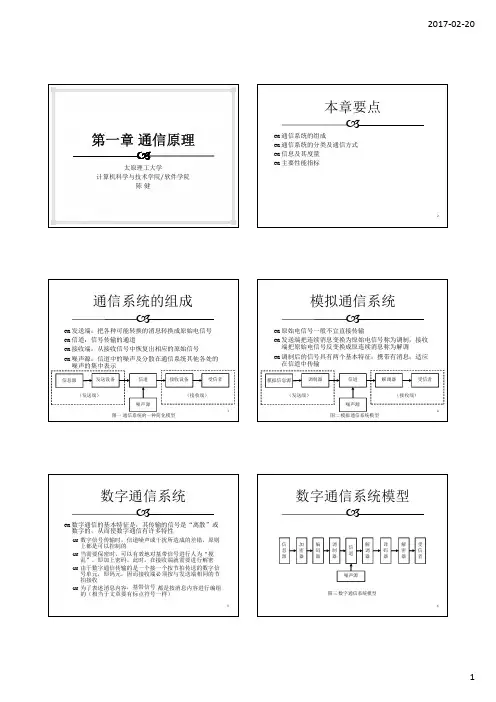

01_第一章_通信原理

2020/11/11
1.3 通信系统和通信网的构成
• 通信网模型（图1.2）
– 转接设备（交换设备）：选择路由，将信息 从信源一站一站传递，直到到达信宿
– 信令、协议：为通信网中传送信息，必须符 合预先制定的规程，才能保证通信成功，这 样的规程叫信令（电话网）或协议（计算机 网）
2020/11/11
2020/11/11
1.2 通信发展简史和展望
• 远程和大容量化
– 有线：明线→同轴电缆→光纤 –无线：短波→微波→卫星
2020/11/11
1.2 通信发展简史和展望
• 网络和综合化
– PSTN：电路交换 – Internet：分组交换
2020/11/11
1.2 通信发展简史和展望
• 移动和个人化
• 一些概念
– 有效性：单位带宽内传送的信息量的多少。 模拟通信系统用单位带宽内能传送的电话或 电视路数表示；数字通信系统用频带利用率 （bit/Hz）表示
– 可靠性：接收信息的准确程度。模拟通信系 统用接收端的输出信噪比表示；数字通信系 统用误比特率表示
– 有效性和可靠性是相互矛盾的，可以互换。
2020/11/11
2020/11/11
1.2 通信发展简史和展望
• 通信的发展方向
– 数字化 – 远程与大容量化 – 网络与综合化 – 移动和个人化
2020/11/11
1.2 通信发展简史和展望
• 数字化
– 数字信息和模拟信息的区别：前者取值离散 ，后者取值离散
– 数字通信的主要优点
• 抗干扰能力强，且中继时无噪声积累 • 可使用现代数字信号处理技术进行处理 • 差错可以控制，传输质量好 • 易于加密 • 易于实现设备小型化

《通信原理》习题参考答案第一章1-1. 设英文字母E 出现的概率为0.105，x 出现的概率为0.002。

试求E 及x 的信息量。

解： )(25.3105.01)(log 2bit E I ==)(97.8002.01)(log 2bit X I == 题解：这里用的是信息量的定义公式)(1log x P I a =注：1、a 的取值：a ＝2时，信息量的单位为bita ＝e 时，信息量的单位为nita ＝10时，信息量的单位为哈特莱2、在一般的情况下，信息量都用bit 为单位，所以a ＝21-2. 某信息源的符号集由A ，B ，C ，D 和E 组成，设每一符号独立出现，其出现概率分别为1/4，1/8，1/8，3/16和5/16。

试求该信息源符号的平均信息量。

解：方法一：直接代入信源熵公式：)()()()()(E H D H C H B H A H H ++++=516165316163881881441log log log log log 22222++++=524.0453.083835.0++++= 符号）/(227.2bit =方法二：先求总的信息量I)()()()()(E I D I C I B I A I I ++++= 516316884log log log log log 22222++++= 678.1415.2332++++= )(093.12bit =所以平均信息量为：I/5＝12.093/5＝2.419 bit/符号题解：1、方法一中直接采用信源熵的形式求出，这种方法属于数理统计的方法求得平均值，得出结果的精度比较高，建议采用这种方法去计算2、方法二种采用先求总的信息量，在取平均值的方法求得，属于算术平均法求平均值，得出结果比较粗糙，精度不高，所以尽量不采取这种方法计算注：做题时请注意区分平均信息量和信息量的单位：平均信息量单位是bit/符号，表示平均每个符号所含的信息量，而信息量的单位是bit ，表示整个信息所含的信息量。

的－－差错可控：检错、纠错； ●易加密（进行人为的扰乱）； ●易于与现代技术相结合（数字终端、计算机等）。
（4）数字通信需要解决的问题： ●差错可控：通过信道编码实现（第11章） ； ●加密：通过加密、解密实现； ●节拍一致：位同步/帧同步（第13章） 。
2020/10/13
通信原理
14
第1章 绪论
通信原理电子教案
西北工业大学
2009.2
第1章 绪论
第1章 绪论
本章主要介绍通信的基本概念，目的对通信的基本概念、 术语以及本课程所要研究的主要对象有一个初步了解。是 通信原理与技术的基础。 研究内容： ➢ 1.1 引言 ➢ 1.2 通信系统的组成 ➢ 1.3 通信系统分类及通信方式 ➢ 1.4 信息及其度量 ➢ 1.5 主要性能指标
●传输电信号的通信系统为电信通信系统，常简称之通 信系统。
2020/10/13
通信原理
5
第1章 绪论
通信的再定义： 利用电子等技术手段，借助电信号（含光信号）
实现从一地向另一地进行消息的有效传递称为通信。
2020/10/13
通信原理
6
第1章 绪论
1.2 通信系统的组成
1.2.1 通信系统的一般模型
（5）分类 ●数字基带传输通信系统（第6章） ●数字频带传输通信系统（第7、8章） ●模拟信号的数字传输系统（第9章）
2020/10/13
通信原理
15
第1章 绪论
1. 数字频带传输通信系统
－－数字通信系统的一般模型
信 息 源
信 源 编
码
加 密
信 道 编
码
数
字 调
信道
制
数 字 解 调
信 道 译

P7
特点：随机性的，无法预知的。
信号：反映消息的电信号。
信息：把消息中的内容用概率统计的方法抽象出来。 信息是消息和信号中包含的某种有意义的抽象的东西。
2、信息量：是信息或消息的一种度量。信息的 大小由信息量来衡量。
不同的消息人们对它的反映是不同的，如：下雨、地震
（太阳从东方升起） 下雨：经常发生，不足为奇，信息量小； 地震：不常发生，很惊讶，信息量大。 （太阳从西方升起）
P（x）：消息的概率 a ：2的整数次幂 P8
信息量的单位的确定取决于底数a：
若对数以2为底时单位是“比特”（bit — binary unit的缩 写）；
若以e为底时单位是“奈特”（nat—nature unit的缩写）；
若以10为底时单位是“哈特”（Hart — Hartley的缩写）。
数字通信系统还有一个非常重要的控制单元， 即同步系统。使收发两端的信号在时间上保持 步调一致
3、数字通信的主要特点 目前，无论是模拟通信还是数字通信， 在不同的通信业务中都得到了广泛的应用。 但是，数字通信更能适应现代社会对通信技 术越来越高的要求，数字通信技术已成为当 代通信技术的主流。
与模拟通信相比，它有如下优点： 1、抗干扰、抗噪声性能好 2、差错可控 3、易加密 4、数字通信设备和模拟通信设备相比，设计 和制造更容易，体积更小，重量更轻。 5、数字信号便于计算机处理，数字信号可以 通过信源编码进行压缩，以减少冗余度，提 高信道利用率。 6、易于与现代技术相结合。
消息出现的概率越大，则消息中包含的信息量 越小； 消息出现的概率越小，则消息中包含的信息量 越大。
信息量：I information ∵ P（x）＝1 必然事件 P（x）＝0 不可能发生事件 I＝0 I＝∞
