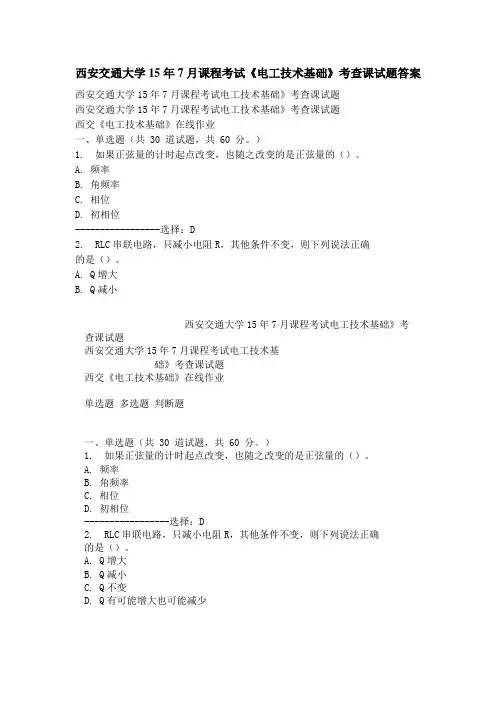

西安交通大学15年7月课程考试《电工技术基础》考查课试题答案
西安交通大学15年7月课程考试电工技术基础》考查课试题
西安交通大学15年7月课程考试电工技术基础》考查课试题
西交《电工技术基础》在线作业
一、单选题（共 30 道试题，共 60 分。）
1. 如果正弦量的计时起点改变，也随之改变的是正弦量的（）。
A. 频率
B. 角频率
C. 相位
D. 初相位
-----------------选择：D
2. RLC串联电路，只减小电阻R，其他条件不变，则下列说法正确
的是（）。
A. Q增大
B. Q减小
西安交通大学15年7月课程考试电工技术基础》考查课试题
西安交通大学15年7月课程考试电工技术基
础》考查课试题
西交《电工技术基础》在线作业
单选题 多选题 判断题
一、单选题（共 30 道试题，共 60 分。）
1. 如果正弦量的计时起点改变，也随之改变的是正弦量的（）。
A. 频率
B. 角频率
C. 相位
D. 初相位
-----------------选择：D
2. RLC串联电路，只减小电阻R，其他条件不变，则下列说法正确
的是（）。
A. Q增大
B. Q减小
C. Q不变
D. Q有可能增大也可能减少 -----------------选择：B
3. 当电源电压恒定时，异步电动机在满载和轻载下的起动转矩是（）。
A. 完全相同的
B. 完全不同的
C. 基本相同的
-----------------选择：A
4. .
A.
B.
C.
D.
-----------------选择：B
5. 为了使三相异步电动机的起动转矩增大，可采用的方法是（）。
A. 增大定子相电压
B. 增大漏电抗
C. 适当地增大转子回路电阻值
D. 增大定子相电阻
-----------------选择：C
6. 正弦量的振幅值一定是（）。
1 交通大学电路与系统专业电路课程
第1章 试题库及答案
一、填空题（建议较易填空每空0.5分，较难填空每空1分）
1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；
基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。

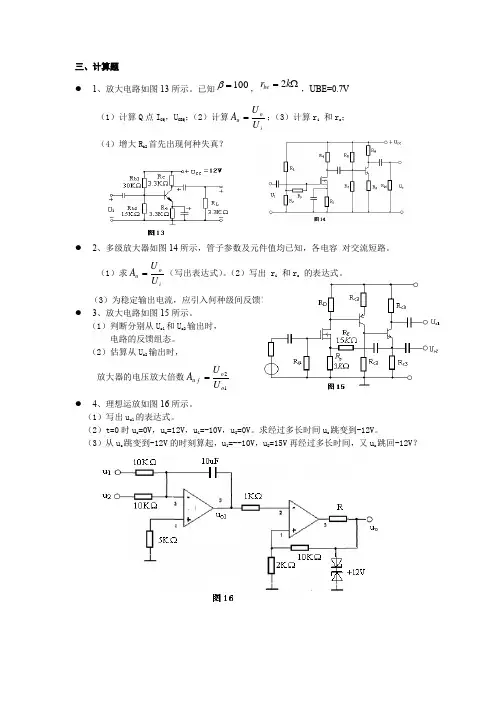

三、计算题
1、放大电路如图13所示。已知100，krbe2，UBE=0.7V
（1）计算Q点ICQ，UCEQ；（2）计算iouUUA；（3）计算ri 和ro；
（4）增大Rb2首先出现何种失真？
2、多级放大器如图14所示，管子参数及元件值均已知，各电容 对交流短路。
（1）求iouUUA（写出表达式）。（2）写出 ri 和ro 的表达式。
（3）为稳定输出电流，应引入何种级间反馈？
3、放大电路如图15所示。
（1）判断分别从Uo1和Uo2输出时，
电路的反馈组态。
（2）估算从Uo2输出时，
放大器的电压放大倍数12oofuUUA
4、理想运放如图16所示。
（1）写出uo1的表达式。
（2）t=0时uc=0V，uo=12V，u1=-10V，u2=0V。求经过多长时间uo跳变到-12V。
（3）从uo跳变到-12V的时刻算起，u1=--10V，u2=15V再经过多长时间，又uo跳回-12V？
5、理想运放电路如图17所示，写出uo1，uo2，uo3，uo4与u1，u2的关系式。
6、放大器电路如图18所示。
（1）求uo1的角频率0
（2）为稳定输出幅度，应选温度系数是正还是负？
（3）设V1，V2管的UCES=2V，求最大输出功率。
答案6
一、单项选择题
1、A 2、D 3、C 4、C 5、B 6、A 7、C 8、A 9、C 10、B
11、B 12、C 13、D 14、C 15、D
二、多项选择题
1、④⑤ 2、①②④⑤ 3、②③⑤ 4、 5、①③④⑤
三、计算题
1、解：
（1）VKKKVRRRVUbbbCCBQ415301512221
mAKVVRUUIIeBEBQEQCQ13.37.04

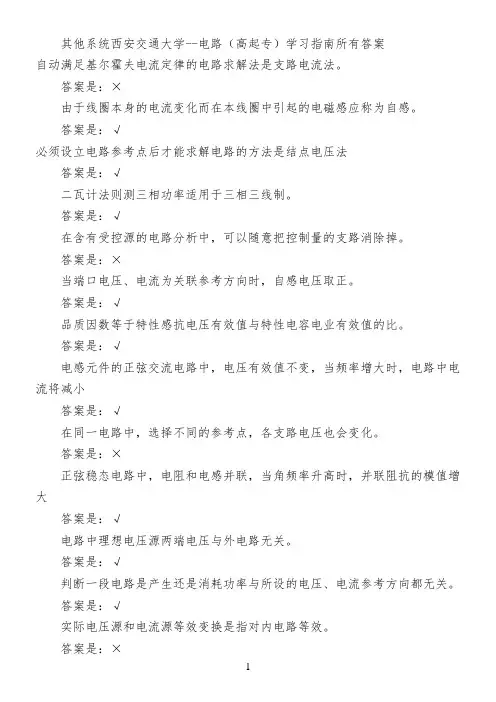

其他系统西安交通大学--电路（高起专）学习指南所有答案
自动满足基尔霍夫电流定律的电路求解法是支路电流法。
答案是：×
由于线圈本身的电流变化而在本线圈中引起的电磁感应称为自感。
答案是：√
必须设立电路参考点后才能求解电路的方法是结点电压法
答案是：√
二瓦计法则测三相功率适用于三相三线制。
答案是：√
在含有受控源的电路分析中，可以随意把控制量的支路消除掉。
答案是：×
当端口电压、电流为关联参考方向时，自感电压取正。
答案是：√
品质因数等于特性感抗电压有效值与特性电容电业有效值的比。
答案是：√
电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将减小
答案是：√
在同一电路中，选择不同的参考点，各支路电压也会变化。
答案是：×
正弦稳态电路中，电阻和电感并联，当角频率升高时，并联阻抗的模值增大
答案是：√
电路中理想电压源两端电压与外电路无关。
答案是：√
判断一段电路是产生还是消耗功率与所设的电压、电流参考方向都无关。
答案是：√
实际电压源和电流源等效变换是指对内电路等效。
答案是：× 叠加定理既适合线性电路，也适合非线性电路。
答案是：×
在直流电路中，电容可视作短路。
答案是：×
理想电感元件在某时刻其电压值为零，则该时刻电感上的储能一定为零。
答案是：×
理想电压源的串联内阻可以看做零。
答案是：√
理想电压源、理想电流源在电路中的功率由电源本身与外电路共同决定。
答案是：√
载流线圈之间通过彼此的磁场联系的物理现象称为磁耦合。
答案是：√
绝对安全电压是36V。
答案是：×
电流的参考方向假定为正电荷的运动方向。
答案是：√
基尔霍夫定律只适用于线性电路。
答案是：×
在直流电路中，电感元件可视作开路。
答案是：×
电路中理想电流源两端电压与外电路无关。
答案是：×
在通路状态下，负载电阻变大，端电压变高
答案是：√
集总参数电路的最大尺寸满足远远小于电磁波波长。
