电磁流量计MBmagCPV4 485通讯简本

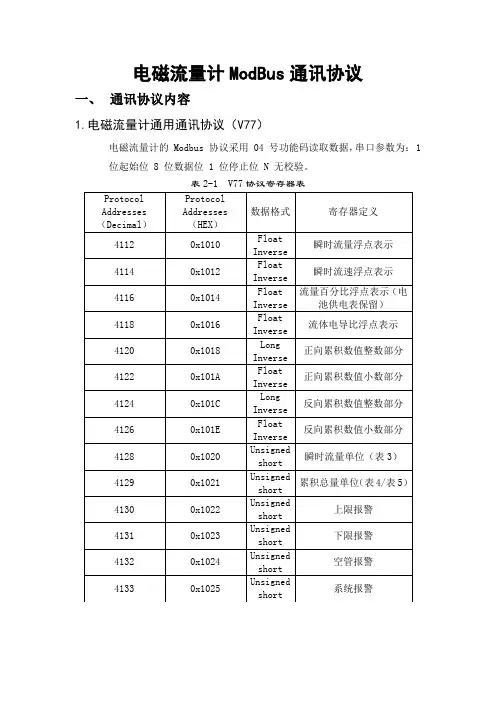

电磁流量计ModBus通讯协议一、通讯协议内容1.电磁流量计通用通讯协议（V77）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。

表2-1 V77协议寄存器表2.电磁流量计热冷表通讯协议（L-mag_H）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。

3.电池供电电磁流量计通讯协议（W803C）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。

二、数据解析1.Float Inverse解析瞬时流量、瞬时流速、流体点导比、流量百分比等数据为Float Inverse格式，采用IEEE754 32位浮点数格式，其结构如下：E－指数；与十进制数127的差值表示。

M－尾数；低23位，小数部分。

当E不全”0”时,且不全”1时浮点数与十进制数转换公式：假设，流量计回复的数据为 C4 1C 60 00由上述公式可计算当前瞬时流量为：浮点数C4 1C 60 001100 0100 0001 1100 0110 0000 0000 0000浮点数字节1 浮点数字节2 浮点数字节3 浮点数字节4S=1: 尾数符号为1表示是负数。

E = 10001000: 指数为136M= 001 1100 0110 0000 0000 0000，尾数为= -625.5故C4 1C 60 00代表的值为-625.5。

)1(2)1()127(MV ES+-=-2.Long Inverse解析正向累积量整数部分、反向累计整数部分等数据为Long Inverse格式，可直接计算进行解析。

假设，流量计回复的数据为 01 23 45 67故01 23 45 67代表的值为19088743。

三、操作举例如客户想用上位机的一组数据读取到全部流量计的瞬时参数，可按如下方式发送上位机数据帧（以通讯地址为1.波特率为9600为例）。

电磁流量计说明书目录一、概述二、主要技术参数三、电磁流量计选型编码四、电磁流量计选型说明五、流量计接线六、流量计参数设置七、流量计自诊断信息与故障处理八、附录QWLD型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器.计算速度非常快、精度高、测量性能可靠。

转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db,对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。

其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复,使流量计小型流量化的特点。

使客户“买的放心，用的省心,服务称心”是我公司的宗旨。

产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲在现场可根据用户实际需要在线修改量程。

▲高清晰度背光LCD显示，全中文菜单操作，使用方便,操作简单,易学易懂（可定制其它语言）。

▲采用SMD器件和表面贴装（SMT电路可靠性高).▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低.▲全数字量的处理,抗干扰能力强，测量可靠，精度高,流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大,抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间▲具有RS-485、RS—232C、REMOTE(Hart）和Modbus数字通讯信号输出。

▲具有自检与自论功能1概述工作原理电流量计测量原理是基于法拉第电磁感应定律。

流量计的测量管是一内衬绝缘材料的非导磁合金短管.两只电极沿管径方向穿通管壁固定在测量管上。

其电极头与衬里内表面基本齐平。

励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场.此时，如果具有一定电导率的流体流经测量管。

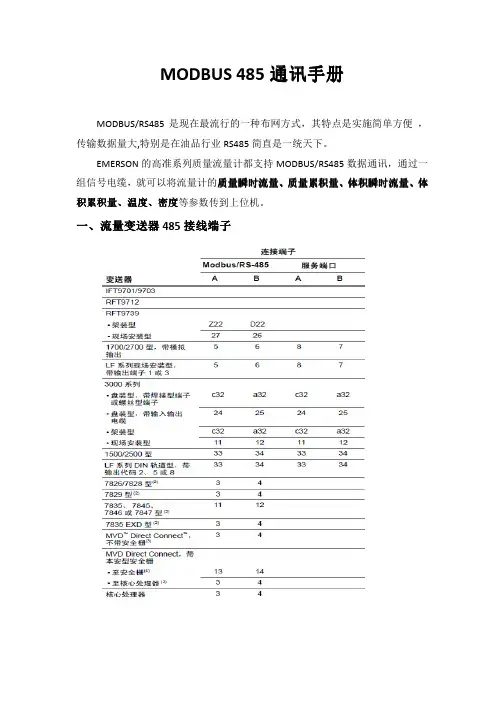

MODBUS 485通讯手册MODBUS/RS485是现在最流行的一种布网方式，其特点是实施简单方便 ，传输数据量大,特别是在油品行业RS485简直是一统天下。

EMERSON 的高准系列质量流量计都支持MODBUS/RS485数据通讯，通过一组信号电缆，就可以将流量计的质量瞬时流量质量瞬时流量、、质量累积量质量累积量、、体积体积瞬时瞬时瞬时流量流量流量、、体积累积量积累积量、、温度温度、、密度等参数传到上位机。

一、流量流量变送器变送器485接线接线端子端子二、变送器变送器通讯通讯通讯协议和设备地址协议和设备地址协议和设备地址组态组态1、1700/2700/新型9739架装型变送器1)同时按SCROLL （左）键和SELECT （右）键4秒以上（指示灯闪烁）。

2)按左键翻到OFF-LINE MAINT 菜单，再按右键-左键-右键-左键后进入菜单。

3)如果出现CODE?则输入密码，一般出厂设为1234。

按左键增加数字，按右键移位。

4)按左键翻到OFF-LINE CONFIG ，再按右键进入。

5)按左键到CONFIG -COMM ，按右键进入，再按左键选择要修改的通讯方式，按右键进入.PROTOCOL---选择通讯协议BAUD---设置波特率PARITY---奇偶校验STOP BITS---停止位ADDRESS MBUS---设备地址2、3000系列变送器进入Management---Configuration---Digital communication---Configure RS-4851）Protocol---设置通信协议2）Configure protocolBAUD---设置波特率PARITY---奇偶校验Data bits—数据位STOP BITS---停止位Polling address---设备地址三、流量计测量值流量计测量值的的485地址地址点位点位点位表表1、质量流量计系列数据类型：保持寄存器4X ； 32位浮点注意注意：：部分上位机读取地址位可能要减一位部分上位机读取地址位可能要减一位，，也就是从40246开始开始。

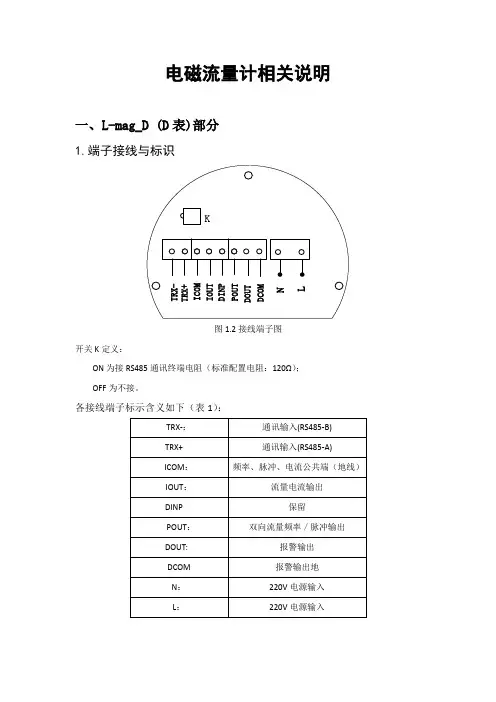

电磁流量计相关说明
一、L-mag_D (D 表)部分
1.N
L
T R X +I C O M I O U T D I N P P O U T D O U T D C O M
K
图1.2接线端子图
开关K 定义：
ON 为接RS485通讯终端电阻（标准配置电阻：120Ω）； OFF 为不接。

各接线端子标示含义如下（表1）：
2.输出接线方式
1）电流输出接线图
2）数字量电平输出接法
换
器
内
部
其中，电源为24V，电阻为3—10K之间。

二、L-mag_B (B 表)部分
1.端子接线与标识 1）方表
图4.3(a)方表接线端子图
各接线端子标示含义如下：
两路报警输出
SIG 1 信号1SGND 信号地
SIG 2
信号2DS 1 激励屏蔽1DS 2 激励屏蔽2接分体型传感器
EXT + 励磁电流+ E XT 励磁电流
VDIN 电流两线制24V 接点 I OUT 模拟电流输出 I COM 模拟电流输出地模拟电流输出
POUT 流量频率(脉冲)输出 P COM 频率(脉冲)输出地频率或脉冲输出
ALML 下限报警输出ALMH 上限报警输出 ACOM 报警输出地
TRX +
TRX 通讯输入(RS485-A)通讯输入(RS485-B)232通讯地
通讯输入
TCOM
2）圆表
图4.3 (c) 圆表接线端子图圆表各接线端子标示定义
2.输出接线方式 1）电流输出接线图
2）数字量电平输出接法
转换器内部
其中，电源为24V ，电阻为3—10K 之间。
