辽宁科技学院讲稿
由(9)式可见,首阳山电厂区建筑方格网的相对精度应达到1/30 000方能满足整个厂区施工的要求。

为此我们按照CB50026-93《工程测量规范》中四等导线的要求进行设计，
其导线相对闭合差为1/35 000，则更有一定的精度储备。

3、建筑方格网的建立
1方格网设计原则
在设计建筑方格网时应对整个厂区的平面布置、施工总体规划、原有测量资料等相关资料有一个全面的了解。

根据上述资料和现场的地形情况，其设计步骤为：首先选择主轴线，其次选择方格网点。

建筑方格网的主轴线应考虑控制整个场地，当场地较大时，主轴线可适当增加。

因此，主轴线的位置应当在总平面布置图上选择。

选择时应考虑以下因素：第一，主轴线原则上应与厂房的主轴线或主要设备基础的轴线一致或平行，主轴线中纵横轴线的长度应在建筑场地采用最大值，即纵横轴线的各个端点均应布置在场区的边界上；第二，应避开地下管线、管沟，避免落入建筑物、构筑物上或者土方工程区内，并使其不受邻近挖掘基础壕沟的影响，以便于施测和保存；第三，主轴线的数量及布设采用的图形，应满足图形强度相关要求；第四，标桩能够长期保存。

为此，首阳山电厂建筑方格网共布设10个建筑方格网点，其主轴线为经三路东侧的J2-J5一线，点位分布见图一，图中JA1-JA4是以前布置的控制点，是本次测量的起算基础。

2标志制作与埋设
按照甲方要求，采用现场浇注的方式埋设标石。

现场挖Φ300mm³10m深的基坑，基坑内浇注混凝土，并用震动棒将其捣固，然后在其上部固定测量基盘，基盘面平整度应不超过4′，并使基盘面高度与地面相平，最后做好保护井。

保护井的尺寸为500mm³500mm³300mm,在其上边沿压印点号，并用红漆描绘，右边沿喷印“测量标志”，左边沿喷印“严禁破坏”，下边沿喷印“黄河设计公司”字样。

保护井应设排水管，测量基盘中心距公路边沿为300mm。

基盘标志的中心最后用直径1mm的钻头钻一深3mm的小孔并镶嵌铜芯。

在基盘的右下角(东南方向)统一镶嵌一半球形不锈钢柱作为高程标志。

3一级导线测量
为了初放和精放方格网点，在测区内首先布设了一条一级导线。

具体如下：首先以JA2为导线起始点，以JA2至JA3的方向为导线起始方位角，在测区内布设一条闭合导线，用于放样的起始控制点。

导线精度为：全长闭合差为+6mm,相对闭合差为1/263 102,平差后单位权测角中误差为±0.9秒。

4方格网点的放样和测量
在各导线点上设站，后视一控制点，检核另外一个控制点，用极坐标法就近放样各控制点，以木桩固定。

之后，挖坑并现场用混凝土浇灌。

浇筑前用木桩打骑马桩，而后挖坑、夯实基础、浇铸方格网点。

待混凝土完全凝固后，使用全站仪采用极坐标法进行精确放样，并在桩面不锈钢板上刻划临时十字，作为方格网点的近似点位标志。

然后用TC2002按四等导线精度进行观测，并对观测数据应用清华山维软件进行平。

合集下载

利用方格网法计算土石方量的探讨

利用方格网法计算土石方量的探讨

利用方格网法计算土石方量的探讨
张衡;李通;肖鹏;吴学超;徐花芝
【期刊名称】《山西建筑》
【年(卷),期】2016(042)004
【摘要】介绍了方格网的建立方法,探讨了点栅格建立过程中,方格网法计算土方中区域边界与格网位置的相对关系,研究了格网顶点高程的内插算法,并分析了两期方格法土石方量的计算模型及计算中存在的问题,最后提出了简略的解决方法.
【总页数】2页(P217-218)
【作者】张衡;李通;肖鹏;吴学超;徐花芝
【作者单位】山东省国土测绘院,山东济南 250013;山东省国土测绘院,山东济南250013;山东省国土测绘院,山东济南 250013;山东省国土测绘院,山东济南250013;山东省国土测绘院,山东济南 250013
【正文语种】中文
【中图分类】TU198
【相关文献】
1.浅谈利用RTK法计算土石方工程量 [J], 陈莎;何柯达;吴会军
2.利用方格网法计算复杂地形开挖土方量 [J], 曾怀恩;葛奎
3.关于工程量清单中土石方量的计算和整理探讨 [J], 张宁
4.利用建立坐标数据文件的方法计算土石方量 [J], 涂群生
5.CASS中方格网法与两期间土方法计算土石方量对比分析 [J], 周寄;段睿;陈利超;王海军
因版权原因，仅展示原文概要，查看原文内容请购买。

建筑基线测设

建筑基线测设

第二节建筑施工场地的控制测量一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网施工高程控制网采用水准网。

2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

如图11-1所示，设xoy 为测量坐标系，x ′o ′y ′为施工坐标系，x o 、y o 为施工坐标系的原点O ′在测量坐标系中的坐标，α为施工坐标系的纵轴o ′x ′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x ′P 、y ′P ），则可按下式将其换算为测量坐标（x P 、y P ）：⎩⎨⎧'+'+='-'+=ααααcos sin sin cos P P o P P P o P y x y y y x x x（11-1）如已知P 的测量坐标，则可按下式将其换算为施工坐标：⎩⎨⎧-+--='-+-='ααααcos )(sin )(sin )(cos )(o P o P P o P o P P y y x x y y y x x x（11-2）2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

施工测量的基本方法[1]

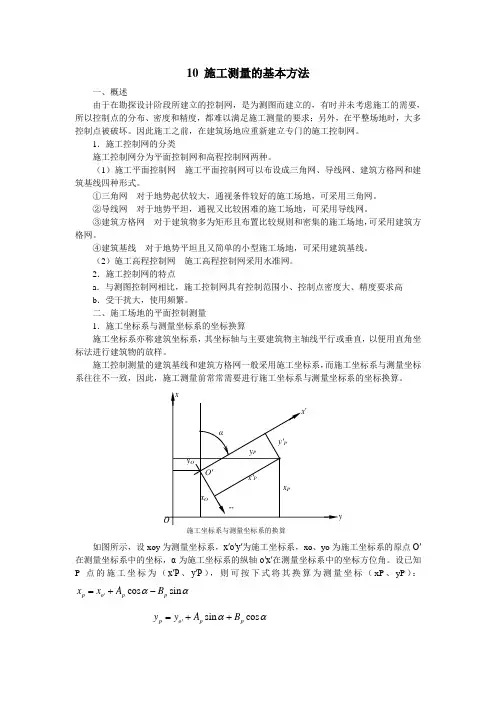

施工测量的基本方法[1]

10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网 对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网 施工高程控制网采用水准网。

2．施工控制网的特点a ．与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高b ．受干扰大，使用频繁。

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

如图所示，设xoy 为测量坐标系，x′o′y′为施工坐标系，xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x′P 、y′P ），则可按下式将其换算为测量坐标（xP 、yP ）：'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标，则可按下式将其换算为施工坐标：''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

第二节 建筑施工场地的控制测量

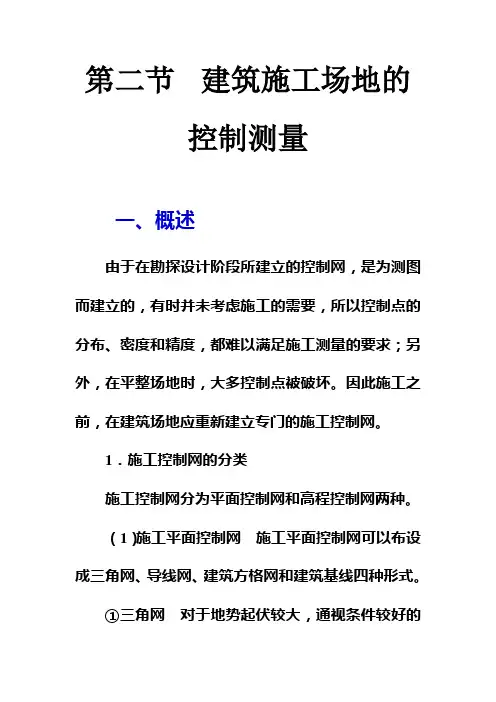

第二节 建筑施工场地的控制测量
