虚拟仪器在波形测量中的误差与可靠性研究

虚拟仪器实验报告虚拟仪器实验报告引言虚拟仪器是一种基于计算机技术的新型实验设备，它通过软件模拟各种实验仪器的功能，使得学生可以在电脑上进行实验操作和数据分析。

本文将探讨虚拟仪器在教育中的应用，并通过一个具体的实验案例来展示其实验效果和优势。

一、虚拟仪器在教育中的应用1. 提供实验资源丰富虚拟仪器可以模拟各种实验设备，如示波器、信号发生器、光谱仪等，为学生提供了丰富的实验资源。

学生可以通过虚拟仪器进行多种实验操作，从而拓宽实验内容和范围。

2. 提高实验操作的安全性传统实验设备操作存在一定的风险，如高压电、有毒气体等。

而虚拟仪器通过模拟实验操作，避免了学生在实验过程中受伤的风险。

这对于初学者来说尤为重要，可以让学生在安全的环境下进行实验操作。

3. 提供实验数据的准确性虚拟仪器能够精确记录实验过程中的各种数据，避免了人为因素对数据的影响。

学生可以通过虚拟仪器获取准确的实验数据，并进行数据分析和处理，提高实验结果的可靠性。

二、虚拟仪器实验案例：电路实验以电路实验为例，通过虚拟仪器进行实验操作和数据分析。

1. 实验目的本次实验旨在通过虚拟仪器模拟电路实验，探究电路中电流、电压和电阻之间的关系，并验证欧姆定律。

2. 实验步骤首先，通过虚拟仪器搭建电路实验装置，包括电源、电阻、导线等元件。

然后，设置电源电压，并通过虚拟仪器测量电路中的电流和电压。

记录数据后，进行数据分析和处理。

3. 实验结果通过虚拟仪器获取的实验数据，可以绘制电流-电压曲线和电流-电阻曲线。

通过曲线分析，可以验证欧姆定律，并得出其他相关结论。

4. 实验优势通过虚拟仪器进行电路实验，不仅可以提供安全的实验环境，还可以准确记录实验数据。

学生可以通过虚拟仪器进行多次实验，观察不同条件下的实验结果，加深对电路原理的理解。

结论虚拟仪器在教育中的应用具有重要意义。

它丰富了实验资源，提高了实验操作的安全性，同时也提供了准确的实验数据。

通过一个具体的电路实验案例，我们可以看到虚拟仪器在实验过程中的优势和效果。

虚拟仪器试验报告实验报告：虚拟仪器在实验中的应用一、引言：虚拟仪器是指利用计算机技术和虚拟现实技术来模拟和替代传统仪器的一种技术手段，它能够实现对实验的模拟、仿真和控制。

虚拟仪器的应用已经越来越广泛，例如电路实验、物理实验、化学实验等领域。

本实验将通过使用虚拟仪器来进行电路实验，以验证虚拟仪器在实验中的应用效果。

二、实验目的：1.了解虚拟仪器的原理和应用；2.掌握使用虚拟仪器进行电路实验的方法；3.验证虚拟仪器在电路实验中的应用效果。

三、实验仪器与材料：1. 虚拟仪器软件：LabVIEW；2.计算机；3.电路实验板；4.各种电路元件：电阻、电容、开关等。

四、实验步骤：1. 安装并打开LabVIEW软件；2. 根据实验要求，在LabVIEW中导入电路图；3.连接电路实验板并正确连接电路元件；4. 使用LabVIEW中的仪器控制模块，设置电流、电压等参数；5.执行电路实验，记录实验结果。

五、实验结果与分析：在使用虚拟仪器进行电路实验的过程中，我们可以实时监测电流、电压、功率等参数，并且可以通过LabVIEW软件进行实时分析和数据处理。

这使得实验结果更加直观、准确，并且可以轻松获得实验数据的变化趋势。

在本次实验中，我们设计了一个简单的电路，通过测量电阻上的电压和电流，来验证欧姆定律。

实验结果显示，电压和电流成正比，符合欧姆定律的要求。

虚拟仪器的应用还存在一些优势和挑战。

首先，虚拟仪器能够减少实验成本，省去了购买昂贵仪器的费用。

其次，虚拟仪器的使用更加方便灵活，可以实时调整参数和观察实验结果。

同时，虚拟仪器还可以进行实时模拟和仿真，对实验结果进行预测和分析。

然而，虚拟仪器也存在一些挑战。

例如，虚拟仪器的准确性和稳定性需要得到保证；同时，对于一些需要进行物理操作的实验，虚拟仪器可能无法完全取代传统仪器。

六、结论：本实验通过使用虚拟仪器进行电路实验，验证了虚拟仪器在实验中的应用效果。

虚拟仪器能够提高实验的准确性和效率，并且能够实时分析和处理实验结果。

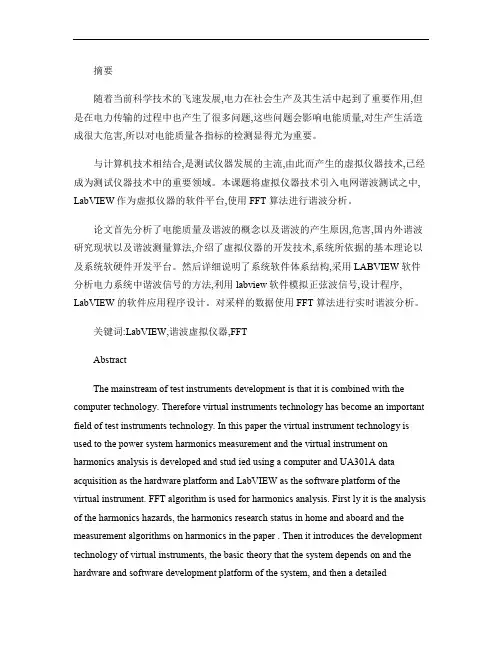

摘要随着当前科学技术的飞速发展,电力在社会生产及其生活中起到了重要作用,但是在电力传输的过程中也产生了很多问题,这些问题会影响电能质量,对生产生活造成很大危害,所以对电能质量各指标的检测显得尤为重要。

与计算机技术相结合,是测试仪器发展的主流,由此而产生的虚拟仪器技术,已经成为测试仪器技术中的重要领域。

本课题将虚拟仪器技术引入电网谐波测试之中, LabVIEW作为虚拟仪器的软件平台,使用FFT 算法进行谐波分析。

论文首先分析了电能质量及谐波的概念以及谐波的产生原因,危害,国内外谐波研究现状以及谐波测量算法,介绍了虚拟仪器的开发技术,系统所依据的基本理论以及系统软硬件开发平台。

然后详细说明了系统软件体系结构,采用LABVIEW软件分析电力系统中谐波信号的方法,利用labview软件模拟正弦波信号,设计程序, LabVIEW 的软件应用程序设计。

对采样的数据使用FFT 算法进行实时谐波分析。

关键词:LabVIEW,谐波虚拟仪器,FFTAbstractThe mainstream of test instruments development is that it is combined with the computer technology. Therefore virtual instruments technology has become an important field of test instruments technology. In this paper the virtual instrument technology is used to the power system harmonics measurement and the virtual instrument on harmonics analysis is developed and stud ied using a computer and UA301A data acquisition as the hardware platform and LabVIEW as the software platform of the virtual instrument. FFT algorithm is used for harmonics analysis. First ly it is the analysis of the harmonics hazards, the harmonics research status in home and aboard and the measurement algorithms on harmonics in the paper . Then it introduces the development technology of virtual instruments, the basic theory that the system depends on and the hardware and software development platform of the system, and then a detaileddescription of the system software architecture is shown, including the interface driving program design between the data acquirement and LabVIEW and the software application program design using the way of the quasi-synchronous sampling and synchronous sampling to acquire data of the signal. FFT algorithm is used to make the real–time harmonics analysis. Finally it carrys through a simulation, the experiment circuit design and the measurement of parameters of the experiment system. The software of the system is composed by the human-machine interface, data transmission and data processing. The measurement functions of the main interface in the system include three modules--spectrum measurements, harmonics analysis and power measurements. The measured data are saved to excel format and the shown graphics are saved to bmp format. Through the simulation and the measurement of parameters in experiment system, it proves that the design of the system is reasonable and feasible.Key Words: LabVIEW, Harmonics, Virtual Instrument s, FFT目录摘要 (1Abstract (2第1章绪论 (11.1课题背景 (11.2选题内容 (11.3选题意义 (270年代以来,由于电力电子技术的飞速发展,各种电力电子装置在电力系统、工业、交通及家庭中的应用日益广泛,谐波所造成的危害也日趋严重。
