浅谈铝合金在轨道交通中的应用铝合金在轨道交通领域的应用是一项长期受到关注的技术。

它在轨道交通中的广泛应用，包括高铁、地铁、有轨电车等，都展现了其独特的优势和价值。

本文将就铝合金在轨道交通中的应用进行探讨，着重介绍其优势、现状和未来发展趋势。

一、铝合金在轨道交通中的应用优势轻量化: 铝合金具有较低的密度和良好的强度，因此在轨道交通中可以大幅减轻车辆自重，有利于降低能耗和减少磨损，同时提高运行效率和安全性。

耐腐蚀: 铝合金具有良好的耐腐蚀性能，可以在恶劣的环境下保持长期稳定的性能，这使其在地铁、高铁等密闭环境下的应用更为适宜。

成型加工性能好: 铝合金易于成型加工，可以适应各种车辆结构需求，提高车辆设计的灵活性和多样性。

节能减排: 利用铝合金替代传统材料，如钢材，车辆重量减轻可带来降低动力消耗、减少排放的效果，有助于节能减排。

二、铝合金在高铁领域的应用铝合金在高铁领域得到了广泛的应用。

高铁列车以高速、大载客量、运行稳定著称，而铝合金正是其“减重”之选。

高铁车体及部分结构件采用铝合金制造，不仅减轻了车辆自重，提高了运行速度和载客量，还增强了车辆的整体抗腐蚀和使用寿命。

同时，铝合金的可回收再利用特性也符合高铁领域可持续发展的要求。

三、铝合金在地铁领域的应用在地铁领域，铝合金同样发挥着重要作用。

地铁车辆需要应对密闭环境、潮湿腐蚀等问题，而铝合金的优异耐腐蚀性能使其成为地铁车辆的理想选择。

通过采用铝合金材料，地铁车辆的自重得以降低，利于提高整体运行效率和降低能耗，同时也能够提高车辆的整体安全性。

四、铝合金在有轨电车领域的应用在有轨电车领域，铝合金的应用也日益普及。

相比于传统的钢制车辆，铝合金车辆在减轻自重的同时，也可提高车辆的运行速度和舒适性。

此外，铝合金具有优异的导电性能，有利于电车的性能提升和整车电气系统的稳定运行。

五、未来展望随着轨道交通行业的不断发展和技术进步，铝合金在该领域的应用前景依然广阔。

未来，随着铝合金材料制造工艺的不断完善和成本的进一步降低，铝合金在轨道交通领域的应用将进一步扩大，有望实现更多创新和突破。

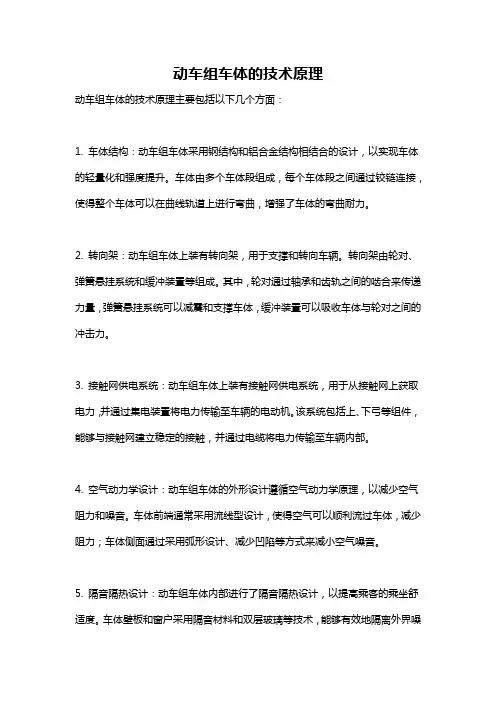

动车组车体的技术原理
动车组车体的技术原理主要包括以下几个方面：
1. 车体结构：动车组车体采用钢结构和铝合金结构相结合的设计，以实现车体的轻量化和强度提升。

车体由多个车体段组成，每个车体段之间通过铰链连接，使得整个车体可以在曲线轨道上进行弯曲，增强了车体的弯曲耐力。

2. 转向架：动车组车体上装有转向架，用于支撑和转向车辆。

转向架由轮对、弹簧悬挂系统和缓冲装置等组成。

其中，轮对通过轴承和齿轨之间的啮合来传递力量，弹簧悬挂系统可以减震和支撑车体，缓冲装置可以吸收车体与轮对之间的冲击力。

3. 接触网供电系统：动车组车体上装有接触网供电系统，用于从接触网上获取电力，并通过集电装置将电力传输至车辆的电动机。

该系统包括上、下弓等组件，能够与接触网建立稳定的接触，并通过电缆将电力传输至车辆内部。

4. 空气动力学设计：动车组车体的外形设计遵循空气动力学原理，以减少空气阻力和噪音。

车体前端通常采用流线型设计，使得空气可以顺利流过车体，减少阻力；车体侧面通过采用弧形设计、减少凹陷等方式来减小空气噪音。

5. 隔音隔热设计：动车组车体内部进行了隔音隔热设计，以提高乘客的乘坐舒适度。

车体壁板和窗户采用隔音材料和双层玻璃等技术，能够有效地隔离外界噪
音和温度。

通过以上技术原理的应用，动车组车体可以实现轻量化、高强度、稳定性好、能耗低等特点，更好地满足了现代高速铁路的要求。

b型铝合金地铁车辆车体制造工艺B型铝合金地铁车辆车体制造工艺一、引言地铁作为现代城市交通的重要组成部分，对于人们的出行和城市发展有着重要的影响。

B型铝合金地铁车辆以其轻量化、高强度和抗腐蚀等特点，成为地铁车辆制造的重要选择。

本文将介绍B型铝合金地铁车辆车体的制造工艺，以及其在地铁运营中的优势。

二、B型铝合金地铁车辆车体制造工艺1. 材料选择B型铝合金地铁车辆车体的制造首先要选择合适的材料。

常用的铝合金材料有6061和6063两种，它们具有良好的可加工性和强度，能够满足地铁车辆对轻量化和强度要求。

2. 钣金加工车体的制造主要通过钣金加工来实现。

首先，将铝合金板材切割成适当大小的零部件，然后进行弯曲、冲孔、焊接等加工工艺，最后将零部件进行组装。

钣金加工工艺需要高度精确的操作和控制，以确保车体的精度和质量。

3. 焊接工艺焊接是B型铝合金地铁车辆车体制造中的重要一环。

铝合金的焊接需要采用氩弧焊或激光焊等方法，以保证焊缝的质量和强度。

在焊接过程中，还需要注意控制焊接温度和速度，避免产生焊接变形和应力集中。

4. 表面处理车体的表面处理主要包括除油、除氧化和喷涂等工艺。

除油和除氧化可以去除车体表面的污染物和氧化层，保证喷涂的附着力和耐腐蚀性。

喷涂工艺可以采用静电喷涂或涂装等方法，使车体表面呈现出美观且耐用的涂层。

5. 质量检测地铁车辆的制造过程中需要进行严格的质量检测。

包括对材料、零部件和车体整体的尺寸、强度、密封性等性能进行检测。

通过质量检测，可以确保地铁车辆在使用过程中的安全和可靠性。

三、B型铝合金地铁车辆的优势1. 轻量化相比传统的钢铁车体，B型铝合金地铁车辆车体重量更轻，能够降低车辆的能耗和运营成本，同时减少地铁线路的磨损和振动。

2. 高强度B型铝合金具有优异的强度和刚度，能够有效抵抗外部冲击和振动，保证乘客的安全和舒适。

3. 抗腐蚀铝合金具有良好的耐腐蚀性，能够在潮湿和腐蚀环境中长期使用，并减少维护和修复成本。

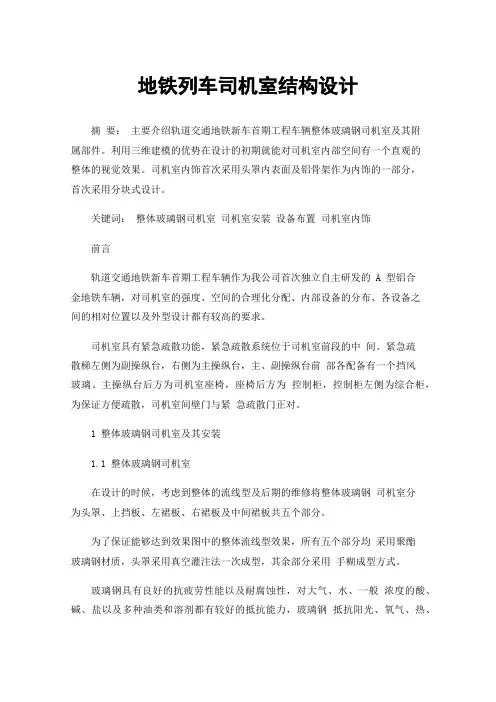

地铁列车司机室结构设计摘要：主要介绍轨道交通地铁新车首期工程车辆整体玻璃钢司机室及其附属部件。

利用三维建模的优势在设计的初期就能对司机室内部空间有一个直观的整体的视觉效果。

司机室内饰首次采用头罩内表面及铝骨架作为内饰的一部分，首次采用分块式设计。

关键词：整体玻璃钢司机室司机室安装设备布置司机室内饰前言轨道交通地铁新车首期工程车辆作为我公司首次独立自主研发的 A 型铝合金地铁车辆，对司机室的强度、空间的合理化分配、内部设备的分布、各设备之间的相对位置以及外型设计都有较高的要求。

司机室具有紧急疏散功能，紧急疏散系统位于司机室前段的中间。

紧急疏散梯左侧为副操纵台，右侧为主操纵台，主、副操纵台前部各配备有一个挡风玻璃。

主操纵台后方为司机室座椅，座椅后方为控制柜，控制柜左侧为综合柜，为保证方便疏散，司机室间壁门与紧急疏散门正对。

1 整体玻璃钢司机室及其安装1.1 整体玻璃钢司机室在设计的时候，考虑到整体的流线型及后期的维修将整体玻璃钢司机室分为头罩、上挡板、左裙板、右裙板及中间裙板共五个部分。

为了保证能够达到效果图中的整体流线型效果，所有五个部分均采用聚酯玻璃钢材质，头罩采用真空灌注法一次成型，其余部分采用手糊成型方式。

玻璃钢具有良好的抗疲劳性能以及耐腐蚀性，对大气、水、一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力，玻璃钢抵抗阳光、氧气、热、雨、雪、风、沙、雾等方面的性能是非常优异的。

通过在玻璃钢表面喷涂涂层等方法可以起到保护和维修的作用，进一步提高其耐腐蚀性。

1.2 整体玻璃钢司机室的安装头罩与底架、顶棚、司机室门框均采用 MA590 结构胶粘接的方式，为保证结构胶的强度，在结构胶的外部涂抹一层密封胶作为防潮保护层。

同时为了保证头罩与车体的连接强度及头罩安装时方便调整，在头罩与顶棚、头罩与门框位置增加了可以调整的连接件。

除头罩外，其余部分均用螺栓与车体把接，运营后如果某个部分需要更换，只需松开螺栓后取下该部分即可，在方便维修的同时也降低了维修成本。

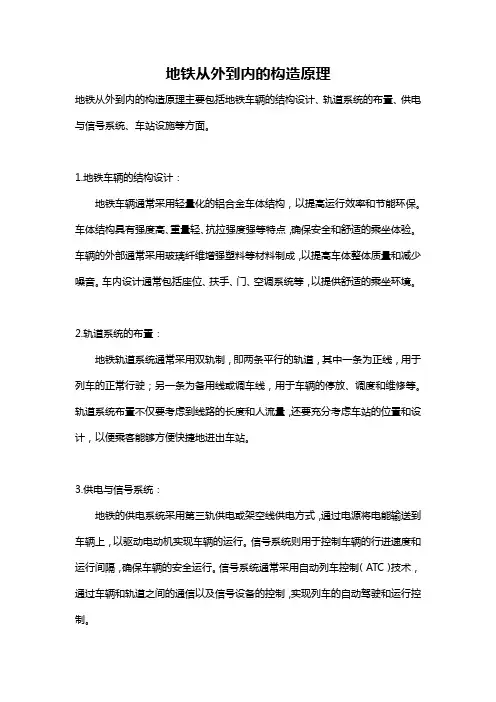

地铁从外到内的构造原理
地铁从外到内的构造原理主要包括地铁车辆的结构设计、轨道系统的布置、供电与信号系统、车站设施等方面。

1.地铁车辆的结构设计：
地铁车辆通常采用轻量化的铝合金车体结构，以提高运行效率和节能环保。

车体结构具有强度高、重量轻、抗拉强度强等特点，确保安全和舒适的乘坐体验。

车辆的外部通常采用玻璃纤维增强塑料等材料制成，以提高车体整体质量和减少噪音。

车内设计通常包括座位、扶手、门、空调系统等，以提供舒适的乘坐环境。

2.轨道系统的布置：
地铁轨道系统通常采用双轨制，即两条平行的轨道，其中一条为正线，用于列车的正常行驶；另一条为备用线或调车线，用于车辆的停放、调度和维修等。

轨道系统布置不仅要考虑到线路的长度和人流量，还要充分考虑车站的位置和设计，以便乘客能够方便快捷地进出车站。

3.供电与信号系统：
地铁的供电系统采用第三轨供电或架空线供电方式，通过电源将电能输送到车辆上，以驱动电动机实现车辆的运行。

信号系统则用于控制车辆的行进速度和运行间隔，确保车辆的安全运行。

信号系统通常采用自动列车控制（ATC）技术，通过车辆和轨道之间的通信以及信号设备的控制，实现列车的自动驾驶和运行控制。

4.车站设施：
地铁车站设施包括站台、通道、电梯、楼梯、自动售票机、安检设施等。

站台通常设有候车区、座椅、屏幕等，为乘客提供舒适的候车环境。

通道和楼梯用于连接不同层次的车站设施，方便乘客进出车站。

电梯则用于为老、弱、病、残等乘客提供便利的上下楼方式。

自动售票机和安检设施则提供乘客购票和安全检查等服务。

高速列车车体结构的轻量化设计与优化一、引言高速列车作为现代交通工具的重要组成部分，其运行速度和乘坐体验直接影响着人们的出行效率和舒适度。

其中，车体结构的轻量化设计是提高列车综合性能的重要手段之一。

本文将探讨高速列车车体结构轻量化设计与优化的相关问题，并对其中的一些关键技术进行分析和总结。

二、高速列车车体结构轻量化的目标和挑战1. 目标：高速列车车体结构轻量化的主要目标是降低列车整体重量，从而降低能耗、提高运行速度和加强行车稳定性。

同时，轻量化还有助于减少材料成本和延长车体的使用寿命。

2. 挑战：高速列车车体结构轻量化的实现面临着一系列挑战。

首先，轻量化设计需要在保证列车结构强度和刚度的前提下实现，因此需要充分考虑车体的受力特点和结构的稳定性。

其次，车体的轻量化设计需要综合考虑材料的机械性能、制造工艺和成本等方面的因素，需要进行全面的优化。

三、高速列车车体结构轻量化的设计方法1. 结构拓扑优化：结构拓扑优化是高速列车轻量化设计的重要方法之一。

通过数学优化模型和计算机仿真技术，对车体结构进行优化，找到最佳的结构布局和材料利用率，从而实现降低车体重量的目标。

2. 材料优化：材料的选择和优化也是高速列车轻量化设计的重要环节。

现代工程材料如复合材料、高强度钢和铝合金等具有较高的强度和刚度，可以在一定程度上减少车体的重量，同时保证结构的强度。

3. 结构优化：高速列车车体结构的轻量化设计还需要考虑结构的合理布置和连接方式。

例如，在车体连接处采用铝合金焊接可以减少连接点的重量，提高整体刚度和力学性能。

四、高速列车车体结构轻量化的关键技术1. 复合材料应用技术：复合材料具有较高的强度和刚度，同时具备轻质化的特点，是高速列车车体轻量化设计的重要技术之一。

通过使用复合材料制作车体结构零部件，可以明显减少车体重量。

2. 疲劳寿命评估技术：高速列车运行时会受到振动和冲击等复杂载荷的作用，因此需要对车体结构的疲劳寿命进行评估。

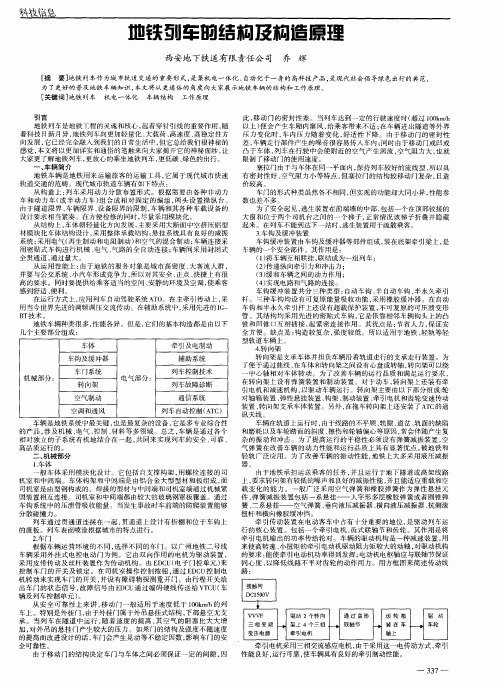

地铁列车硇结构及构造原理　西安地下铁道有限责任公司　乔辉　［摘要］地铁列车作为城市轨道交通的重要形式，是集机电一体化、自动化于一身的高科技产品，是现代社会倡导绿色出－ｆＳ－＠典范　为了更好的普及地铁车辆知识，本文将从更通俗的角度向大家展示地铁车辆的结构和工作原理。　［关键词］地铁列车　机电一体化　车辆结构　工作原理　

引言　地铁列车是地铁ｌ＿厂程的灵魂和核心，起着穿针引线的重要作用，随　着科技日新月异，地铁列车向更加轻量化、大载荷、高速度、高稳定性方　向发展，它已经完全融入到我们的日常生活中，但它总给我们很神秘的　感觉，本文将以更加详实和通俗的笔触来向大家揭开它的神秘面纱，让　大家更了解地铁列车，更放心的乘坐地铁列车，更低碳、绿色的出行。　一、车辆简介　地铁车辆是地铁用来运输旅客的运输工具，它属于现代城市快速　轨道交通的范畴。现代城市轨道车辆有如下特点：　从构造上：列车采用动力分散布置形式。根据需要由各种非动力　车和动力车（或半动力车）组合成相对固定的编组，两头设置操纵台。　由于隧道限界、车辆限界、设备限界的限制，车辆和其各种车载设备的　设计要求相当紧凑。在方便检修的同时，尽量采用模块化。　从结构上，车体朝轻量化方向发展，主要采用大断面中空挤压铝型　材模块化车体结构设计，采用整体承载结构；悬挂系统具有良好的减振　系统；采用电气（再生制动和电阻制动）和空气的混合制动；车辆连接采　用密贴式车钩进行机械、电气、气路的全自动连接；车辆间采用封闭式　全贯通道，通过量大。　从运用性能上：由于地铁的服务对象是城市高密度、大客流人群，　并要与公交系统、小汽车形成竞争力，所以对其安全、正点、快捷上有很　高的要求。同时要提供给乘客适当的空间、安静的环境及空调，使乘客　感到舒适、便利。　在运行方式上，应用列车自动驾驶系统ＡＴＯ。在主牵引传动上，采　用当今世界先进的调频调压交流传动。在辅助系统中，采用先进的ＩＧ—　ＢＴ技术。　地铁车辆种类很多，性能各异。但是，它们的基本构造都是由以下　几个主要部分组成　车体　牵引及电制动　车钩及缓冲器　辅助系统　车门系统　列车控制技术　机械部分：　电气部分：　转向架　列车故障诊断　空气制动　通信系统　空调和通风　列车自动控制（ＡＴＣ）　车辆是地铁系统中最关键，也是最复杂的设备，它是多专业综合性　的产品，涉及机械、电气、控制、材料等多领域。总之，车辆是通过各个　相对独立的子系统有机地结合在一起，共同来实现列车的安全、可靠、　高品质运行的。　二、机械部分　１车体　一般车体采用模块化设计。它包括自支撑构架，用螺栓连接的司　机室和中间端。车体构架和中间端是由铝合金大型型材和板组成，而　司机室是由型钢构成的。焊接的型材与中间端和司机室端通过机械紧　固装置相互连接。司机室和中间端都由较大的玻璃钢罩板覆盖。通过　车钩系统中的压溃管吸收能量。当发生事故时车前端的防爬装置能够　分散碰撞力。　列车通过贯通道连接在一起，贯通道上设计有折棚和位于车钩上　的渡板。列车表面喷涂根据城市的特点进行。　２．车门　根据车辆运营环境的不同，选择不同的车门。以广州地铁二号线　车辆采用外挂式电控电动门为例。它由双向作用的电机为驱动装置，　采用皮带传动及丝杆装置作为传动机构。由ＥＤＣＵ（电子门控单元）来　控制车门的开关及锁定。在司机室操作控制按钮，通过ＥＤＣＵ控制电　机转动来实现车门的开关，并设有障碍物探测重开门。由行程开关给　出车门的状态信号，故障信号由ＥＤＣＵ通过编码硬线传送给ＶＴＣＵ（车　辆及列车控制单元）。　从安全可靠性上来讲，移动门一般适用于速度低于１００ｋｍ／ｈ的列　车上。特别是外挂门，由于外挂门属于外吊悬挂式结构，下部悬空无支　承。当列车在隧道中运行，随着速度的提高，其空气的阻塞比大大增　加，对外吊的悬挂门产生较大的压力。如果门的结构及强度不随速度　的提高而改进设计的话，车门会产生晃动等不稳定因数，影响车门的安　全可靠性。　由于移动门的结构决定车门与车体之间必须保证一定的间隙，因　此，移动门的密封性差。当列车达到一定的行驶速度时（超过１００ｋｍ／ｈ　以上）便会产生车厢内窜风，给乘客带来不适；在车辆进出隧道等外界　压力变化时，车内压力随着变化，舒适性下降。南于移动门的密封性　差，车辆走行部件产生的噪音很容易传人车内；同时由于移动门或凹或　凸于车体，列车在行驶中会使附近的空气产生涡流，空气阻力大，也就　限制了移动门的使用速度。　塞拉门由于与车体在同一平面内，保持列车较好的流线型，所以具　有密封性好、空气阻力小等特点，但塞拉门的结构较移动门复杂，且造　价较高。　车门的形式种类虽然各不相同，但实现的功能却大同小异，性能参　数也差不多。　为了安全起见，逃生装置在前端墙的中部，包括一个在顶部铰接的　大窗和位于两个司机台之间的一个梯子，正常情况该梯子折叠并隐藏　起来。在列车不能到达下一站时，逃生装置用于疏散乘客。　３．车钩及缓冲装置　．　车钩缓冲装置由车钩及缓冲器等部件组成，装在底架牵引梁上，是　车辆的一个安全部件。其作用是：　（１）将车辆互相联挂，联结成为一组列车；　（２）传递纵向牵引力和冲击力；　（３）缓和车辆之间的动力作用；　（４）实现电路和气路的连接。　车钩缓冲装置共分三种类型：自动车钩、半自动车钩、半永久牵引　杆。＝三种车钩均设有可复原能量吸收功能，采用橡胶缓冲器。在自动　车钩和半永久牵引杆上还设有超载保护装置，不可复原的可压溃变形　管。其结构均采用先进的密贴式车钩，它是依靠相邻车辆钩头上的凸　锥和凹锥口互相插接，起紧密连接作用。其优点是：节省人力，保证安　全方便。缺点是：构造较复杂，强度较低。所以适用于地铁、轻轨等轻　型轨道车辆上。　４．转向架　转向架是支承车体并担负车辆沿着轨道走行的支承走行装置。为　了便于通过曲线，在车体和转向架之间设有心盘或转轴，转向架可以绕　一中心轴相对车体转动。为了改善车辆的运行品质和满足运行要求，　在转向架上设有弹簧装置和制动装置。对于动车，转向架上还装有牵　引电机和减速机构，以驱动车辆运行。转向架主要由以下部分组成：轮　对轴箱装置、弹性悬挂装置、构架、制动装置、牵引电机和齿轮变速传动　装置、转向架支承车体装置。另外，在拖车转向架上还安装了ＡＴＣ的通　讯天线。　车辆在轨道上运行时，由于线路的不平顺、轨隙、道岔、轨面的缺陷　和磨耗以及车轮踏面的斜度、擦伤和轮轴偏心等原因，常会伴随产生复　杂的振动和冲击。为了提高运行的平稳性必须设有弹簧减振装置，空　气弹簧在改善车辆的动力性能和运行品质上具有显著优点，被地铁和　轻轨广泛应用。为了改善车辆的振动性能，地铁上大多采用液压减振　器。　南于地铁承担运送乘客的任务，并且运行于地下隧道或高架线路　上，要求转向架有较低的噪声和良好的减振性能，并且能适应重载和空　载变化的能力。一般广泛采用空气弹簧和橡胶弹簧作为弹性悬挂元　件，弹簧减振装置包括一系悬挂——人字形多层橡胶弹簧或者圆锥弹　簧、二系悬挂——空气弹簧、垂向液压减振器、横向液压减振器、抗侧滚　扭杆和横向橡胶缓冲挡。　牵引传动装置在电动客车中占有十分重要的地位，是驱动列车运　行的核心装置。包括一个牵引电机，齿式联轴节和齿轮。其作用是将　牵引电机输出的功率传给轮对。车辆的驱动机构是一种减速装置，用　来使高转速、小扭矩的牵引电动机驱动阻力矩较大的动轴，对驱动机构　的要求：能使牵引电动机功率得到发挥；电动机电枢轴应与联轴节保证　同心度，以降低线路不平对齿轮的动作用力。用方框图来简述传动线　路：
