五、无线发射与接收装置（1～2人）
设计并制作一个无线发射与接收装置。
设计要求：
(1) 产生一个周期为2秒的周期信号。
在一个周期中
0()sin 2-
=t
U t U e ft τπ
其中：U 0：10mV ～1V 可调；
τ： 100ms ～1s 可调；
f ： 1KHz ～4KHz 可调。
(2) 将上述信号用一根导线做成的发射天线发射出去。
(3) 设计一个无线接收装置，将上述发射装置所发射的信号，通过一个20米长的导线围成的一匝圆形天线接收，并放大至少60dB ；
(4) 该接收装置对频率低于100Hz 的信号至少有80dB 的衰减。
在放大器的输出端用示波器可以明显地观察到上述U (t)信号；
无线发射与接收装置原理框图。

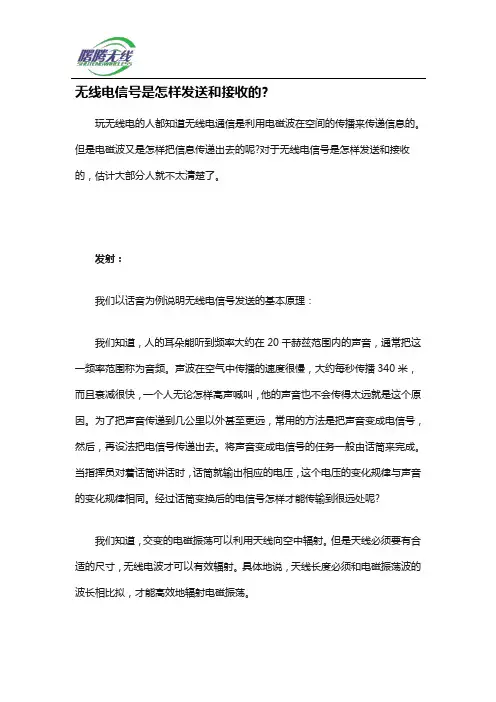

无线电信号是怎样发送和接收的?玩无线电的人都知道无线电通信是利用电磁波在空间的传播来传递信息的。
但是电磁波又是怎样把信息传递出去的呢?对于无线电信号是怎样发送和接收的，估计大部分人就不太清楚了。
发射：我们以话音为例说明无线电信号发送的基本原理：我们知道，人的耳朵能听到频率大约在20千赫兹范围内的声音，通常把这一频率范围称为音频。
声波在空气中传播的速度很慢，大约每秒传播340米，而且衰减很快，一个人无论怎样高声喊叫，他的声音也不会传得太远就是这个原因。
为了把声音传递到几公里以外甚至更远，常用的方法是把声音变成电信号，然后，再设法把电信号传递出去。
将声音变成电信号的任务一般由话筒来完成。
当指挥员对着话筒讲话时，话筒就输出相应的电压，这个电压的变化规律与声音的变化规律相同。
经过话筒变换后的电信号怎样才能传输到很远处呢?我们知道，交变的电磁振荡可以利用天线向空中辐射。
但是天线必须要有合适的尺寸，无线电波才可以有效辐射。
具体地说，天线长度必须和电磁振荡波的波长相比拟，才能高效地辐射电磁振荡。
声音信号的频率约为20赫兹~20000赫兹，其波长范围为15千米~15000千米，想要制造出与此尺寸相当的天线显然是很困难的。
因此，直接把音频信号辐射到空中去也并不容易，即使辐射出去，各个电台所发出的声音信号频率都几乎相同，它们在空中混在一起，收听者也是无法选择所要接收的信号的。
人们发现，在实际生活中男声不如女声传的远，而女声的频率的确比男生的频率高，那么“在一定条件下，高频比低频传得远”这个结论便产生了，科学家们随后产生了这样一个设想：如果要达到同一个目的地，走路肯定不如坐车快，而且还需要一定的体力，如果传送低频（音频）也能够象坐车那样，到地方再下车，不就完成了低频（音频）的远传了吗？因此，便又产生了使用不同的高频电磁波，把音频信号“寄载”到这种高频电磁波上，由天线发射出去。
这样，不同的发射机可以采用不同的高频电磁波频率，使彼此互不干扰，这样，天线的尺寸不是也可以设计的比较小了吗？实践证明，科学家的设想是非常正确的。
第三节：广播、电视和移动通信
电磁波是传递信息的载体。
无线电通信系统由发射装置和接收装置两大部分组成。
1、无线电广播信号的发射和接受：
无线电广播信号的发射由广播电台完成，信号的接受由收音机完成。
2、电视信号的发射与接收：
电视用电磁波传送图像信号和声音信号。
电视信号的发射由电视台完成，接收由电视机完成。
3、移动电话：
移动电话由空间的电磁波来传递信息。
移动电话机既是无线发射台又是无线电接收台。
移动电话的体积很小，发射功率不大，它的天线也很简单，灵敏度不高，因此，它和其他用户的通话要靠较大的固定无线电台转移，这种固定的电台叫基地台。
4、音频、视频、射频和频道：
由声音变成的电信号，它的频率跟声音相同，在几十赫到几千赫之间，叫做音频信号。
由图像变成的电信号，它的频率在几赫到几兆赫之间，叫做视频信号。
音频电流和视频电流在空间激发电磁波的能力很差，需要把它们加载到具有更好的发射能力的电流上，才能发射到天空中，这种电流的频率更高，这种更高频率的电流教做射频电流。
不同的电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围就叫做频道。
1。

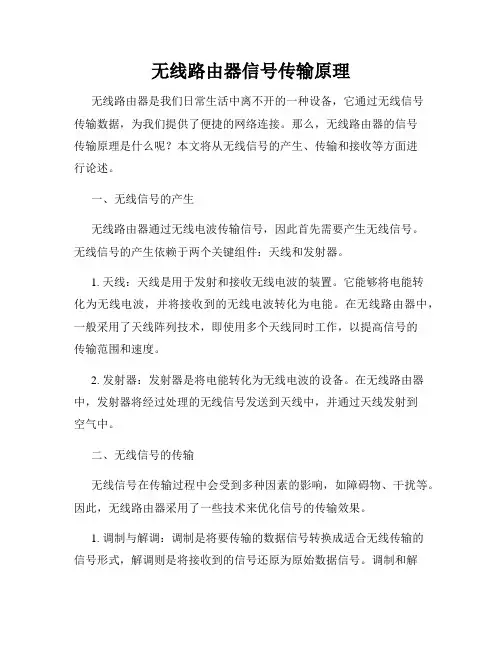

无线路由器信号传输原理无线路由器是我们日常生活中离不开的一种设备，它通过无线信号传输数据，为我们提供了便捷的网络连接。
那么，无线路由器的信号传输原理是什么呢？本文将从无线信号的产生、传输和接收等方面进行论述。
一、无线信号的产生无线路由器通过无线电波传输信号，因此首先需要产生无线信号。
无线信号的产生依赖于两个关键组件：天线和发射器。
1. 天线：天线是用于发射和接收无线电波的装置。
它能够将电能转化为无线电波，并将接收到的无线电波转化为电能。
在无线路由器中，一般采用了天线阵列技术，即使用多个天线同时工作，以提高信号的传输范围和速度。
2. 发射器：发射器是将电能转化为无线电波的设备。
在无线路由器中，发射器将经过处理的无线信号发送到天线中，并通过天线发射到空气中。
二、无线信号的传输无线信号在传输过程中会受到多种因素的影响，如障碍物、干扰等。
因此，无线路由器采用了一些技术来优化信号的传输效果。
1. 调制与解调：调制是将要传输的数据信号转换成适合无线传输的信号形式，解调则是将接收到的信号还原为原始数据信号。
调制和解调的过程中，采用了不同的调制技术，如频率调制、相位调制等，以提高信号的传输效率和准确性。
2. 信道管理：无线路由器在传输信号时，会将信号分成不同的信道进行传输。
通过合理地分配信道，可以减少信号之间的干扰，提高信号的传输质量和速度。
三、无线信号的接收无线信号在接收端需要经过一系列的处理才能被设备识别和使用。
1. 接收天线：接收天线接收到从发送端发射过来的无线信号，并将其转化为电信号。
2. 接收器：接收器是将接收到的电信号进行解调和处理的设备。
它会还原信号的原始数据，以便设备能够正确地处理和使用这些数据。
3. 数据处理：接收到的数据会经过一系列的处理，如差错校验、解码等。
这些处理能够保证数据的完整性和准确性，确保接收到的数据能够正常使用。
通过以上的论述，我们可以看出，无线路由器信号传输的原理主要包括无线信号的产生、传输和接收三个方面。
