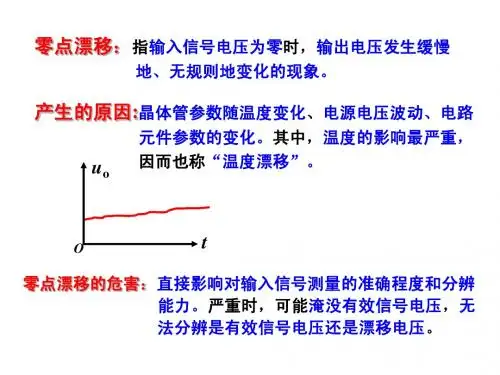

差分放大电路

ui2 = 18 mV － 2 mV
共模信号 差模信号
对称差分放大电路对两管所产生的同向漂移都有抑制作用。
典型差分放大电路
+UCC RC + uo – T1 R T2 P RE –EE + RC
RB +
u i1 –
RB +
ui2 –
Rp的作用：在静态时将输出电压调零。 RE的作用：稳定静态工作点，限制每个管子的漂移。 EE：用于补偿RE上的压降，以获得合适的工作点。
+UCC
RB2 RC RB1
+ +
+ uo –
T1 T2
RC
RB2
RB1
+– ui2 – +
ui1
–– (2) 差模信号
ui1 = – ui2 大小相等、极性相反
两管集电极电位一减一增，呈等量异向变化。
uo= (VC1－VC1 )－(VC2 + VC１ ) =－2 VC1
在差模输入信号的作用下，差分放大电路两管集电极之间 的输出电压为两管各自输出电压变化量的两倍。
(3) 比较输入 ui1 、ui2 大小和极性是任意的。
ui1是给定信号电压，ui2是一个缓慢变化
的信号，两者在放大电路的输入端进行比较 后，得出偏差值（ ui1 - ui2 ），差值电压经放 大后，输出电压为
uo=Au（ ui1 - ui2 ）
输出电压值的大小与极性仅与偏差值有关，而不需要 反映两个信号本身的大小。——差分放大电路
有信号输入时的工作情况
+UCC
+ uo – RC
RB2
RB2 RC RB1
+ +
T1

差分放大电路单电源介绍差分放大电路是一种常见的电子电路，它可以将输入信号的差异放大到更高的电压范围，常用于信号放大和滤波等应用中。

本文将详细介绍差分放大电路的原理、性能指标和设计方法。

原理差分放大电路是由两个输入端和一个输出端组成的，输入端的信号分别通过电阻与晶体管的基极相连接，输出端通过电阻与晶体管的发射极相连接。

输入信号的差异将导致输出信号的放大，从而实现对信号的放大作用。

优点1.抗共模干扰能力强：差分放大电路可以将共模干扰信号抵消掉，提高了信号的纯净度。

2.场效应晶体管：差分放大电路常采用场效应晶体管作为放大元件，具有高输入阻抗和低输出阻抗的特点。

3.单电源供电：差分放大电路可以使用单一电源供电，简化了电路设计。

性能指标差分放大电路的性能主要包括增益、带宽、输入阻抗、输出阻抗和共模抑制比等指标。

增益增益是指电路输出信号与输入信号之间的比例关系。

差分放大电路的增益一般通过电路设计和晶体管工作区域的选择来实现。

带宽带宽是指差分放大电路能够有效放大信号的频率范围。

带宽受到电路的增益和频率响应的限制，设计时需要综合考虑这些因素。

输入阻抗输入阻抗是指差分放大电路对输入信号的阻抗。

输入阻抗越高，表示电路对输入信号的加载效应越小。

输出阻抗输出阻抗是指差分放大电路对输出信号的阻抗。

输出阻抗越低，表示电路对外部负载的加载效应越小。

共模抑制比共模抑制比是指差分放大电路抵抗共模信号的能力。

共模干扰是指输入信号中同时包含的干扰信号，差分放大电路通过抵消共模信号来提高信号的纯净度。

设计方法差分放大电路的设计需要考虑以下几个方面：选择合适的放大元件常见的放大元件有双极型晶体管和场效应晶体管，根据具体的应用需求选择合适的放大元件。

设计电阻网络差分放大电路中的电阻网络可以通过计算和实验来确定。

电阻网络的设计包括输入电阻、输出电阻和偏置电阻等。

偏置电压的确定偏置电压是为了使差分放大电路正常工作而添加的一种稳定电压。

偏置电压的确定需要根据放大元件的特性和工作点要求来进行计算和调整。

基本差分放大电路详解：
差分放大电路是一种电子电路，通过对两个相同型号的管子的共模输入信号进行放大，实现差分信号的放大。

这种电路广泛应用于各种电子设备和系统中，如通信、测量、计算机等。

差分放大电路由两个完全对称的共射放大电路组成，每个管子的参数完全一样，温度特性也完全相同。

这两个管子的集电极分别接在一起，并通过公共电阻Ree 进行供电。

这样做的目的是使两个管子的工作点相同，从而减小了零点漂移的影响。

差分放大电路的特点包括：
1.抑制零点漂移：由于电路的对称性，差分放大电路可以有效地抑制零点漂移，提高
了电路的稳定性。

2.差模信号放大：差分放大电路主要对差模信号进行放大，这种信号是由两个输入端
输入大小相等、极性相反的信号组成的。

3.抑制共模信号：差分放大电路对共模信号有抑制作用，共模信号是指大小相等、极
性相同的两个信号。

差分放大电路在直接耦合电路和测量电路的输入端中有着广泛的应用。

由于其具有对称性，可以有效地稳定静态工作点，同时具有抑制共模信号的作用。

在实践中，为了获得更好的性能，可以采用适当的负反馈和温度补偿措施。

差分放⼤电路6.1集成电路运算放⼤器中的电流源1．基本电流源 分压式射极偏置电路为基本电流源电路。

当三级管⼯作在放⼤区，由于射极电流仅由两分压电阻决定， 因此当负载发⽣变化（也即集电极电阻发⽣变化），输出电流（即集电极电流）保持不变，体现了恒流特性。

2．有源负载 由于电流源具有直流电阻⼩⽽交流电阻⼤的特点，因此在模拟集成电路中，常把它作为负载使⽤，称为有源负载。

3．电流源的应⽤（1）为集成运放各级提供稳定的偏置电流；（2）作为各放⼤级的有源负载，提⾼电压增益。

6.2差分式放⼤电路主要作⽤：作为多级放⼤电路的输⼊级，抑制零点漂移。

⼀、基本差分放⼤电路电路特点：由两个互为发射极耦合的共射电路组成，电路参数完全对称。

它有两个输⼊端，两个输出端，当输出信号从任⼀集电极取出，称为单端输出，⽽当从两个集电极之间取出，则称为双端输出或浮动输出。

1．差分式放⼤电路的类型：按输⼊和输出的⽅式分为：双端输⼊双端输出、双端输⼊单端输出、单端输⼊双端输出、单端输⼊单端输出。

2．静态分析 静态是指⽆外输⼊信号时电路所处的状态。

因此，在进⾏静态分析时，应把输⼊信号置零，即输⼊端短路。

共⽤电阻Re在半电路中应等效为2*Re。

3．动态分析（1）差模信号与共模信号 在讨论差分放⼤电路的性能特点时，必须先区分差模信号和共模信号这两个不同的概念，因为差分放⼤电路对差模信号和共模信号具有完全不同的放⼤性能。

⼀对任意数值的输⼊信号可以⽤差模信号和共模信号来表⽰。

通常，可以认为，共模信号是由⼀对幅值相等、极性相同的输⼊信号组成，差模信号是由⼀对幅值相等、极性相反的输⼊信号组成。

（2）垂直对称⽹络的⼆等分 垂直对称⼆端⼝⽹络，当在两输⼊端分别加上幅值相等、极性相同的信号和幅值相等、极性相反的输⼊信号时，其垂直对称线上分别等效为开路和对地短接。

这样，⼀个⼆端⼝⽹络变分解为两个半⽹络。

（3）差模信号输⼊ 将差分放⼤电路分解为两个半电路，在半电路中：双端输⼊：共⽤电阻Re短接或恒流源交流短接；单端输⼊共⽤电阻Re或恒流源开路。
