第四章--地震构造解释-ok

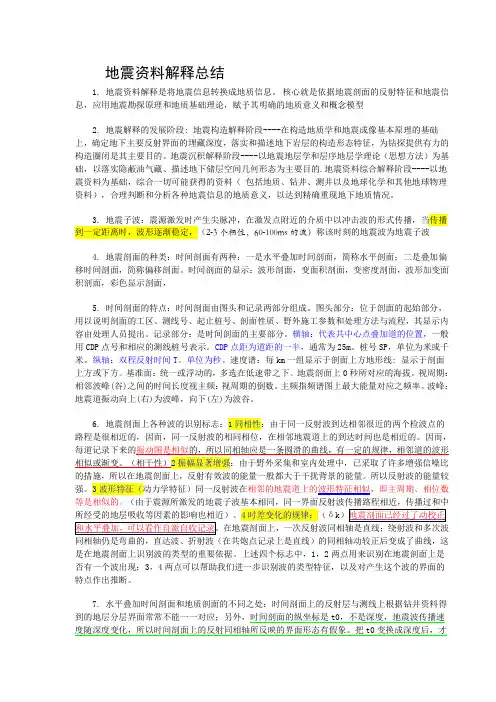

地震资料解释总结1. 地震资料解释是将地震信息转换成地质信息。

核心就是依据地震剖面的反射特征和地震信息，应用地震勘探原理和地质基础理论，赋予其明确的地质意义和概念模型2. 地震解释的发展阶段: 地震构造解释阶段----在构造地质学和地震成像基本原理的基础上，确定地下主要反射界面的埋藏深度，落实和描述地下岩层的构造形态特征，为钻探提供有力的构造圈闭是其主要目的。

地震沉积解释阶段----以地震地层学和层序地层学理论（思想方法）为基础，以落实隐蔽油气藏、描述地下储层空间几何形态为主要目的.地震资料综合解释阶段----以地震资料为基础，综合一切可能获得的资料（包括地质、钻井、测井以及地球化学和其他地球物理资料），合理判断和分析各种地震信息的地质意义，以达到精确重现地下地质情况。

3. 地震子波：震源激发时产生尖脉冲，在激发点附近的介质中以冲击波的形式传播，当传播到一定距离时，波形逐渐稳定，（2-3个相位，60-100ms的波）称该时刻的地震波为地震子波4. 地震剖面的种类：时间剖面有两种：一是水平叠加时间剖面，简称水平剖面；二是叠加偏移时间剖面，简称偏移剖面。

时间剖面的显示：波形剖面，变面积剖面，变密度剖面，波形加变面积剖面，彩色显示剖面，5. 时间剖面的特点：时间剖面由图头和记录两部分组成。

图头部分：位于剖面的起始部分，用以说明剖面的工区、测线号、起止桩号、剖面性质、野外施工参数和处理方法与流程，其显示内容由处理人员提出。

记录部分：是时间剖面的主要部分。

横轴：代表共中心点叠加道的位置，一般用CDP点号和相应的测线桩号表示。

CDP点距为道距的一半，通常为25m。

桩号SP，单位为米或千米。

纵轴：双程反射时间T。

单位为秒。

速度谱：每km一组显示于剖面上方地形线: 显示于剖面上方或下方。

基准面：统一或浮动的，多选在低速带之下。

地震剖面上0秒所对应的海拔。

视周期：相邻波峰(谷)之间的时间长度视主频：视周期的倒数。

断裂 发育 期
二、典型盆地地震相模式
（2）断陷盆地地震相模式划分 １、断陷盆地地震相模式 ②分带地震相分布模式总结－袁秉衡，１９８５年
三大沉积背景分带：
陡岸带 缓坡及沿岸带 深洼带（深湖）
主要砂体：陡（坡）扇体、缓（坡）辩（状河三角洲）
、轴（深洼）曲（流河三角洲）。
十四类地震相:
二、典型盆地地震相模式
渤海湾盆地新近纪 松辽盆地白垩纪 鄂尔多斯盆地中生代 准噶尔盆地中生代 珠江口盆地新近纪
大型河流-三角洲沉积体系发育
盆大、水浅（湖 相）、沉积体系简单 、规模大。
海底扇沉积体系发育
大型坳陷湖盆三角洲：松辽盆地青山口组－嫩江组三角洲
大型坳陷湖盆三角洲
准噶尔盆地三工河组三角洲
N T(0)
K J2S5 J2S4 三角洲 J1S1 J2S3 J1S2
A.发散地震相—正 常滨-浅湖相 B.叠瓦前积地震相-滩坝沉积或小型三 角洲 C.斜交前积地震相-三角洲沉积 D.丘状充填地震相 --浅水重力流水道 或三角洲分支河道
A.发散地震相
D.丘状充填地震相
B.叠瓦前积地震相 C.斜交前积地震相
叠瓦型前积结构
发散反射结构
二、典型盆地地震相模式
１、断陷盆地地震相模式 （5）深洼带地震相模式
水
道
水 道
T52
T53
深 切 谷
T60
深切谷
上扇的补给水道（海底峡谷）—其顶界面在横剖面上为平的或凹面向上的，
底界面为Ｕ型或Ｖ型，具侵蚀充填结构，水道的宽深比低，堤岸高度大。在纵剖 面上可表现为杂乱前积结构或斜交前积结构。一般为低振幅中连续性结构。该类 型水道往往下部富砾，上部富泥。
2）中扇水道－堤坝体系

一、平均速度与均方根速度
Vi
一般地 VR VaV
一、平均速度与均方根速度
平均速度的测量方法：
（1） 声波测井法（AC曲线积分法）
H
T0 t(h)dh 0
VaV H H
0 t(h)dh
（2） 地震测井法（VSP法）——高精度平均速度
不是直线而是折线。
第二节 主要地震速度的概念
二、均方根速度
在均匀介质、水平界面情况下反射波的时距曲线是 一条双曲线，即：
t2
t02
X2 V2
式中 t0是双程垂直反射时间， X 是接收点与激发
点距离， t 是在 X处接收到反射波的时间。
二、均方根速度
1、定义
如果有一水平界面，覆盖介质是不均匀的，地震波总 是遵循费马原理，故反射波时距曲线就不是双曲线。 但是，如果近似地把它看成双曲线来处理，将有较大 的意义。因为在生产中进行动校正时，不管介质是否 均匀，都采用双曲线公式计算动校正量。
1、定义
六、层速度
在地震勘探中把某一速度层的波速叫做这一层 的层速度。
速度层指地层剖面上从浅到深按速度差异所划 分的一系列层段。
六、层速度
2、地层模型
单个岩层的速度 以上几种速度都反映地震波在所有各层中总
的传播情况，但并不反映单个岩层的速度。
第四章 地震速度－岩性分析 第三节 主要地震速度之间的关系
VR
V 1 V2 t02
4 L2
其两中个，道上L 是同地相面轴上的任时意差两；点（是A倾,B角）。之间距离，t0 是A,B
第三节 主要地震速度之间的关系
三、均方根速度与层速度 Dix（迪克斯）公式表达均方根速度与层速度关系：
Vint

断块披覆构造是受断裂活动控制，根据基岩断块的 形态特征可单断式、断阶式和地垒式披覆构造。不整 合面以下基岩断块具有倾斜地层中断层的反射特征。
不整合面
古背斜披覆构造位于古背斜之上
3 地震构造解释
3.1 3.2 3.3 3.4 3.5
概述 复杂构造形态的特殊地震响应 断层解释 典型构造样式的地震识别 构造活动时期分析方法
披覆褶皱的实例
3.5 构造活动时期分析方法
3.5.１ 3.5.2 3.5.3 3.5.4
基本概念 不整合面分析和构造层分析 褶皱相关的生长地层分析 断层相关的生长地层分析
课堂练习：复杂构造下的断层及层序解释Leabharlann 2）底辟构造的结构
底辟构造由底辟核和核上变形岩层两部分所组成； 底辟核指发生了塑性流动变形的那部分地层；通常为盐 岩、膏盐岩、泥岩和火山侵入岩等； 核上变形岩层指底辟核之上的因底辟核的侵入而发生了 构造形变的非塑性岩层。

核 上 岩 层 底辟核 核下岩层
3）底辟核常见的内部结构特征有： ①均匀结构，表现为弱反射特征（下部） ②搅混结构，表现为杂乱反射特征（上部） ③与围岩常具有指状交互的关系
地震资料解释基础
第10课
王英民 2010年
3.4 典型构造样式的地震识别
3.4.1 构造样式的概念与意义 3.4.2 水平伸展构造 3.4.3 水平收缩构造 3.4.4 水平走滑构造 3.4.5 垂直升降构造
3.4.5 垂直升降构造
（1）垂直升降构造的主要构造样式 （2）底辟构造的识别 （3）披覆构造的识别
盐枕构造
伸展带
伸展带 中性面 挤压带
底辟构造与断层滑脱褶皱的比较
②因剪切力使底辟核侧翼的地层发生牵引。
