单层工业厂房课程设计任务书(1006-1007)

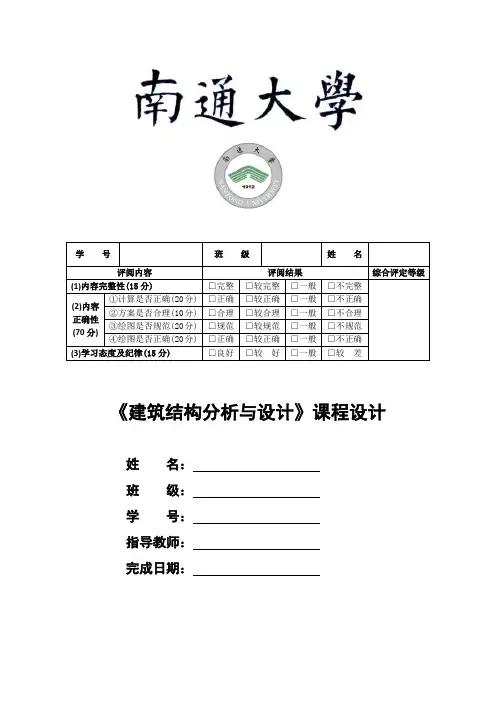

《建筑结构分析与设计》课程设计姓名：班级：学号：指导教师：完成日期：单层工业厂房设计任务书一、题目：单层工业厂房排架结构设计二、目的单层工业厂房设计课程设计是对学生进行的一次专业设计训练，是教学计划中一个重要的实践性教学环节，对培养和提高学生的基本技能，启发学生对实际结构设计工作情况的认识和巩固所学的理论知识具有重要作用。

通过课程设计使学生获得以下几方面能力。

1. 掌握单厂结构的一般设计方法和内容，为毕业设计以及今后从事实际工作奠定初步基础。

2. 进一步巩固和加深学生所学的“荷载与结构设计方法”、“混凝土结构基本原理”、“混凝土与砌体结构设计”等课程的理论知识，复习巩固加深所学的极限状态设计理论、受压构件和单厂结构等章节的等理论知识。

培养学生荷载组合、设计计算、工程绘图、文献查阅、运用标准与规范、报告撰写等基本技能。

3. 培养学生实践动手能力、独立分析问题和解决工程实际问题的能力。

4. 培养学生创新意识、严肃认真的治学态度和理论联系实际的工作作风。

三、设计资料（1）平、剖面图：该车间为双跨等高无天窗厂房，跨度18m, 柱距为6m，车间总长为60m。

厂房的平、剖面图如图所示。

（2）不考虑地震作用，设计使用年限50年。

（3）吊车：根据生产工艺要求，车间内设有两台15/5t天桥式软钩吊车，吊车工作级别为A5级，吊车轨顶标高+9.60m，柱顶标高12.3m。

（4）风荷载：基本风压（50年）如表。

（5）雪荷载：基本雪压（50年）标准值为0.25 kN/㎡。

（6）工程地质及水文条件：地形平坦，地表以下0.8米内为杂填土，其下为e及I L均小于0.85的粘性土，其承载力特征值f a=200kN/m2，土质均匀，地下水位在天然地表下5.00m，且无侵蚀性；该地区为非地震区。

（7）建筑构造1）屋面：改性沥青防水层0.4kN/m220厚1:2.5水泥砂浆找平层0.4kN/m280厚泡沫混凝土保温层0.6kN/m2冷底子油一道、热沥青二道0.05kN/m2水泥砂浆找平层15厚0.3kN/m22）墙体：370mm厚长江淤泥烧结多空砖砌筑；10kN/m33）地面：室内混凝土地面，室内外高差150mm。

1《单层工业厂房结构设计》任务书一、 设计资料某市某金工车间厂房（无天窗），根据相关工艺要求，该厂房采用双跨等高排架结构，每跨跨度均为24m ，每跨设有30/5t 吊车各2台，中级工作制，柱距6m ，厂房长60m ，有柱间支撑和屋架间支撑；选用钢筋混凝土杯口基础，基础顶面标高为-0.8m 。

1、屋面作法：三毡四油防水层撒绿豆砂保护层1：2.5水泥砂浆找平层20mm 厚加气混凝土保温层150mm 厚预应力大型屋面板板底抹灰20mm 厚大型屋面板：板自重为1.3kN/m 2,灌缝重0.1 kN/m 22、屋架：采用24m 预应力混凝土折线型屋架,自重为60.5kN/榀坡度为：1﹕63、吊车：30/5Q t =桥式吊车，软钩，工作制吊车吊车梁：先张法预应力混凝土吊车梁，自重为44.2kN/根吊车轨道连接：轨道和连接件等重为1 kN/m吊车荷载：最大轮压，,200max KN P =最小轮压，KN P 70min =小车总重KN g 80=，大车宽mm B 5650=，轮距mm K 4400=4、 地质资料：地面以下2.4m 左右即可见中密粗砂层，地基承载力特征值为250kN/m 2，历年最高水位为-5.00m 左右，冻土深度-1.0m 。

5、气象资料：基本风压为0.30kN/m 2；基本雪压为0.15 kN/m 2。

二、设计内容1、确定所用材料2、确定柱的截面尺寸3、计算内容：⑴荷载① 恒载： 屋盖自重：大型屋面板，屋架，保温层等柱自重吊车梁及轨道等自重。

②屋面活载：1.5kN/m 2。

③吊车荷载：吊车竖向荷载和吊车水平荷载。

④ 风荷载：左风和右风⑵ 排架的内力分析①恒载作用下的内力②屋盖活荷载作用下的内力③吊车荷载作用下的内力2 max D 在边柱， min D 在中柱max D 在中柱，min D 在边柱max T 在边柱，max T 向左，max T 向右max T 在中柱max T 向左，max T 向右④风荷载作用下的内力；⑶内力组合柱：边柱，中柱；截面位置：上柱底面处、牛腿顶面处和下柱柱底。

《单层工业厂房砼排架课程设计》任务书专业：班级：姓名：指导老师：年学期钢筋砼单层工业厂房排架课程设计任务书一、工程名称：××厂装配车间二、设计资料：（一）建筑地点：长沙地区（非抗震区）（二）气象资料：温度：最热月平均28℃，最冷月平均6.2℃，极端最高39.8℃，极端最低－9.5℃。

主导风向：全年为偏北风，夏季为偏南风。

雨雪量：年降雨量1450mm，最大积雪深度100mm。

（三）地质条件厂区自然地坪下0.8m内为填土，填土下层3.5m内为粉质粘土，地基承载力特征值fak=260KPa，地下水位为－4.05m，无腐蚀性，B 类地面粗糙程度。

（四）根据生产工艺要求，车间的平面布置图如下图1，剖面图如图2，车间内设有两台200/50KN（或150/30KN）A5中级工作制桥式吊车。

（五）车间的主要承重构件采用装配式钢筋砼结构，厂房中标准构件选用如下：1、层面板：采用04G410-1标准图集中的预应力砼大型层面板，板重（包括灌缝在内）标准值为1.4KN/m2。

YWB-2Ⅱ（中间跨）、YWB-2Ⅱs（端跨）。

2、天沟板：采用04G410-1标准图集中的TGB68天沟板，板自重标准值为2.13KN/m。

3、天窗架：采用04G316中的Π型钢筋砼天窗架CJ9-03，自重标准值为2×36KN/榀；天窗端壁：选用04G316中的DB9-3，自重标准值为2×57KN/榀（包括自重、侧板、窗档、窗扇、支撑、保温材料、天窗、电动启动机、消防栓等）。

4、屋架：采用04G415-1标准图集中的预应力砼折线屋架，屋架YWJ24-2A自重标准值为106KN/榀。

YWJ21-2A自重标准值为92.9KN/榀。

5、吊车梁：采用04G323-2标准图集中砼吊车梁DL-9，吊车梁高1200mm，DL-9Z（中间跨），自重标准值为39.5KN/根，DL-9B（边跨），自重标准值为40.8KN/根，轨道及零件重1KN/m，轨道及垫层构造高度为200mm。

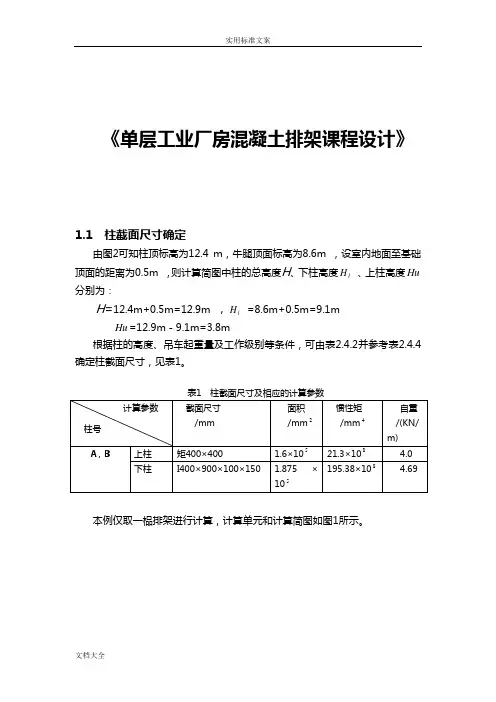

实用标准文案《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度l H、上柱高度Hu 分别为：H=12.4m+0.5m=12.9m，H=8.6m+0.5m=9.1mlHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。

本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层0.35KN/m220mm厚水泥砂浆找平层20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2一毡二油隔气层0.05 KN/m215mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN(3）柱自重重力荷载设计值：上柱G4A= G4B =1.2×4kN/m×3.8m =18.24 KN下柱G5A= G5B=1.2×4.69kN/m×9.1m =51.21KN各项恒载作用位置如图2所示。
