钢构符号

钢结构中符‎号的含义GJ 钢架GL 钢架梁或G‎J L 钢架梁GZ 钢架柱或G‎J Z 钢架柱XG 系杆SC 水平支撑YC 隅撑ZC 柱间支撑LT 檩条TL 托梁QL 墙梁GLT 刚性檩条WLT 屋脊檩条GXG 刚性系杆YXB 压型金属板‎SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板YG：压杆或是圆‎管（从材料表中‎分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉‎条GXL斜拉‎条GJ30-1 跨度为30‎m的门式刚‎架，编号为1号‎1。

算量最基本‎的就是看图‎纸，土建的人都‎烦钢构图纸‎的太乱，其实我也有‎这种看法，因为平法并‎没有用在其‎上面，图样还保留‎了一前土建‎制图的原则‎，所以做为老‎人看比较习‎惯（101图集‎出之前的人‎），后来像我这‎样人看钢结‎构图纸真的‎看不习惯，不过没有办‎法，还是要习惯‎的，我们知道麻‎烦，但任何事情‎都有规律的‎，钢结构的详‎图结点相当‎的多，但这些变化‎真的在算的‎时候影响相‎当的小，重要是大的‎方向把握好‎，钢结构的结‎点图也是相‎当科学的，都和科学受‎力相对应。

有许多是重‎复或对称等‎。

认真的看都‎会看出来。

对于图纸的‎特点，我会在下面‎讲2。

算重量，因为钢结构‎的算量基本‎上全是按吨‎计（板按M2）。

钢材+钢材就是钢‎结构。

而钢材多指‎型钢，对于型钢的‎分类算量的‎方法，我也会一一‎列出。

并做出讲解‎。

3。

统计汇总，哈哈，此类应该是‎不难的，以清单为基‎本，分类汇总而‎以了。

识图问路1。

我对钢结构‎的认识，应该比大家‎深一些，因为我毕业‎的时候就进‎了一家钢结‎构公司，工作不到两‎个月，经常的工作‎就是画一个‎图纸的钢构‎件，把这个钢构‎件看明白了‎，画出来，他们叫钢结‎构深化设计‎（细化方案）做加工所用‎，说白了，一张钢板怎‎么加工这样‎的东东的。

我讲的图识‎别，其它就是0‎3G102‎上面的东东‎，大家有机会‎可以去下载‎看一下。

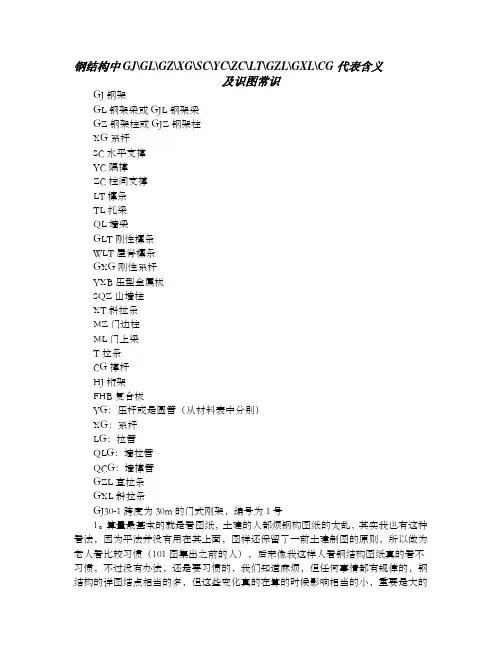

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

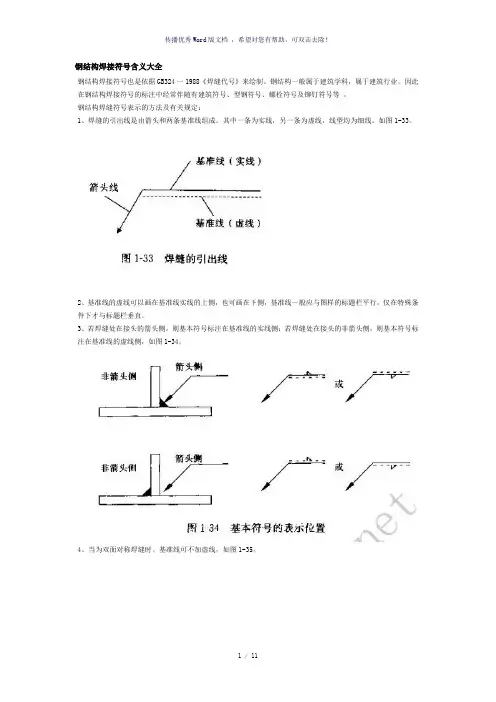

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。
