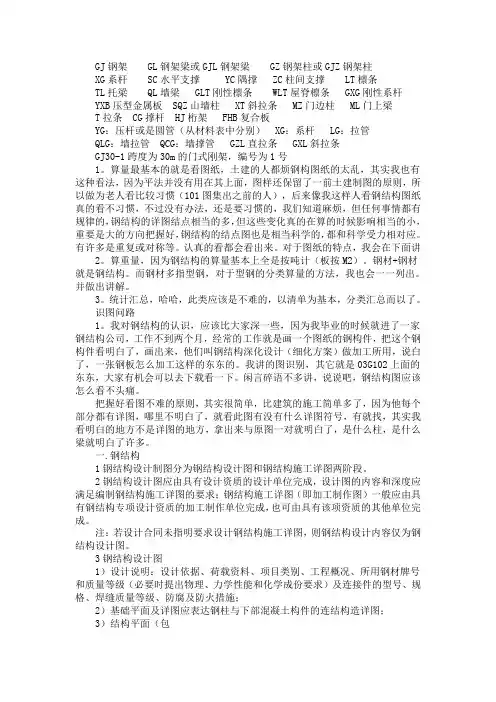

GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁T拉条 CG撑杆 HJ桁架 FHB复合板YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3。
统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1。
我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。
我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
最全的钢结构术语和符号（二）二、符号1、作用和作用效应设计值F——集中荷载；H——水平力；M——弯矩；N——轴心力；P——高强度螺栓的预拉力；Q——重力荷载；R——支座反力；V——剪力。
2、计算指标E ——钢材的弹性模量；Ec——混凝土的弹性模量；G ——钢材的剪变模量；Nat——个锚栓的抗拉承载力设计值；Nbt、Nbv、Nbc——一个螺栓的抗拉、抗剪和承压承载力设计值；Nrt、Nrv、Nrc——一个铆钉的抗拉、抗剪和承压承载力设计值；Ncv——组合结构中一个抗剪连接件的抗剪承载力设计值；NpjtNpjc——受拉和受压支管在管节点处的承载力设计值；Sb——支撑结构的侧移刚度(产生单位侧倾角的水平力)；F ——钢材的抗拉、抗压和抗弯强度设计值；fv——钢材的抗剪强度设计值；fce——钢材的端面承压强度设计值；fst——钢筋的抗拉强度设计值；fy——钢材的屈服强度(或屈服点)；fat——锚栓的抗拉强度设计值；fbtfbvfbc——螺栓的抗拉、抗剪和承压强度设计值；frtfrvfrc——铆钉的抗拉、杭剪和承压强度设计值；fwtfwvfwc——对接焊缝的抗拉，抗剪和抗压强度设计值；fwt——角焊缝的抗拉、抗剪和抗压强度设计值；fc ——混凝土抗压强度设计值；Δu——楼层的层间位移；[υQ]——仅考虑可变荷载标准值产生的挠度的容许值；[υT]——同时考虑永久和可变荷载标准值产生的挠度的容许值；σ——正应力；σc——局部压应力；σf——垂直于角焊缝长度方向，按焊缝有效截面计算的应力；Δσ——疲劳计算的应力幅或折算应力幅；Δσ——变幅疲劳的等效应力幅；[Δσ]——疲劳容许应力幅；Σcrσc.crτcr——板件在弯曲应力、局部压应力和剪应力单独作用时的临界应力；τ——剪应力；τf——沿角焊缝长度方向，按焊缝有效截面计算的剪应力；ρ——质量密度。
3、几何参数A ——毛截面面积；An——净截面面积；H——柱的高度；H1、H2、H3——阶形柱上段、中段(或单阶柱下段)、下段的高度；I ——毛截面惯性矩；It——毛截面抗扭惯性矩；Iw——毛截面扇性惯性矩；In——净截面惯性矩；S ——毛截面面积矩；W ——毛截面模量；Wn——净截面模量；Wp——塑性毛截面模量；Wpn——塑性净截面模量；ag ——间距，间隙；b——板的宽度或板的自由外伸宽度；bo——箱形截面翼缘板在腹板之间的无支承宽度；混凝土板托顶部的宽度；bs——加劲肋的外伸宽度；be——板件的有效宽度；d ——直径；de——有效直径；do——孔径；e ——偏心距；h ——截面全高；楼层高度；hc1——混凝土板的厚度；hc2——混凝土板托的厚度；he——角焊缝的计算厚度；hf——角焊缝的焊脚尺寸；hω——腹板的高度。
钢结构制图中常用的代表符号截面高度H=mm；截面宽度B=mm；翼缘厚度tf=mm；腹板厚度tw=mm；圆角r=mm；截面面积A=mm2；惯性矩Ix=mm4；惯性矩Iy=mm4；截面模量Wx=mm3；截面模量Wy=mm3；回转半径ix=mm；回转半径iy=mm；单位重量:Kg/m；2．1术语2．1．1零件 part组成部件或构件的最小单元，如节点板、翼缘板等。
2．1．2部件 component由若干零件组成的单元，如焊接H型钢、牛腿等。
2．1．3构件 element由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。
2．1．4小拼单元 the smallest assembled rigid unit钢网架结构安装工程中，除散件之外的最小安装单元，一般分平面桁架和锥体两种类型。
2．1．5中拼单元 intermediate assembled structure钢网架结构安装工程中，由散件之外的最小安装单元组成的安装单元，一般分条状和块状两种类型。
2．1．6高强度螺栓连接副 set of high strength bolt高强度螺栓和与之配套的螺母、垫圈的总称。
2．1．7抗滑移系数 slip coefficent of faying surface高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。
2．1．8预拼装 test assembling为检验构件是否满足安装质量要求而进行的拼装。
2．1．9空间刚度单元 space rigid unit由构件构成的基本的稳定空间的体系。
2．1．10焊钉（栓钉）焊接 stud welding将焊钉（栓钉）一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给焊钉（栓钉）一定压力完成焊接的方法。
2．1．11环境温度 ambient temperature制作或安装时现场的温度。
说明：2．1术语本规范给出了11个有关钢结构工程施工质量验收方面的特定术语，再加上现行国家标准《建筑工程施工质量验收统一标准》GB50300中给出了18个术语，以上术语都是从钢结构工程施工质量验收的角度赋予其涵义的，但涵义不一定是术语的定义。
钢结构中代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑Z C柱间支撑TL托梁QL墙梁GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条M Z门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条B板WB屋面板KB空心板CB槽形板Z B折板MB密肋板TB楼梯板GB盖板或沟盖板YB挡雨板或檐口板DB吊车安全走道板QB墙板TGB天沟板L梁WL屋面梁DL吊车梁QL圈梁GL过梁LL连系梁JL基础梁TL楼梯梁檩条WJ屋架TJ托架CJ天窗架KJ框架GJ钢架Z J支架Z柱J基础SJ设备基础ZH 桩ZC柱间支撑CC垂直支撑SC水平支撑T梯YP雨蓬YT阳台LD梁垫M预埋件TD天窗端壁W钢筋网G钢筋骨架L代表角钢`GZ代表钢柱Q T-球墨铸铁SC铸钢SCS-不锈钢铸件GJ 刚架GJZ 刚架柱G J L刚架梁T L托梁Q L墙梁SC 水平支撑ZC 柱间支撑GJ 刚架GJZ 刚架柱G J L刚架梁T L托梁L T檩条Q L墙梁G L T刚性檩条W L T屋脊檩条SC 水平支撑ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱M L门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱M L门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为-1。
钢结构中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。
W-GSC-1即屋面水平支撑(钢)编号是1.在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。
GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。
GXG：刚性系杆总之：1、G（）L，第一个G表示材料，为钢；最后一个L，表示梁；中间如果有的话表示修饰性的。
如GKL表示钢框梁，GCL表示钢次梁等等。
2、G（）Z，表示钢柱，中间修饰的意义如上。
3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。
如WHJ：外伸桁架；DHJ：带状桁架等等。
4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。
◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。
H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H型钢是焊制，HW、HM、HN是热轧，其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。
钢结构的符号大全1 .碳素结构钢①由 Q+ 数字 + 质量等级符号 + 脱氧方法符号组成。
它的钢号冠以“ Q ”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是 MPa 例如 Q235 表示屈服点(σ s )为 235 MPa 的碳素结构钢。
②必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为 A 、 B 、 C 、 D 。
脱氧方法符号： F 表示沸腾钢;b 表示半镇静钢： Z 表示镇静钢; TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和 TZ 都可不标。
例如 Q235-AF 表示 A 级沸腾钢。
③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2 .优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.45% 的钢，钢号为“ 45 ” ，它不是顺序号，所以不能读成 45 号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如 50Mn 。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1% 的半镇静钢，其钢号为 10b 。
3 .碳素工具钢①钢号冠以“ T ”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“ T 8 ” 表示平均碳含量为 0.8% 。
③锰含量较高者，在钢号最后标出“ Mn ”，例如“ T8Mn ”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A ”，以示区别，例如“ T8MnA ”。
4 .易切削钢①钢号冠以“ Y ”，以区别于优质碳素结构钢。
②字母“Y ”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.3% 的易切削钢，其钢号为“ Y 30 ” 。
③锰含量较高者，亦在钢号后标出“ Mn ”，例如“ Y40Mn ”。
5 .合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如 40Cr 。
钢结构图纸符号代表含义及识图常识（转）GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3。
统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1。
我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。
我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
最全的钢结构术语和符号（二）二、符号1、作用和作用效应设计值F——集中荷载；H——水平力；M——弯矩；N——轴心力；P——高强度螺栓的预拉力；Q——重力荷载；R——支座反力；V——剪力。
2、计算指标E ——钢材的弹性模量；Ec——混凝土的弹性模量；G ——钢材的剪变模量；Nat——个锚栓的抗拉承载力设计值；Nbt、Nbv、Nbc——一个螺栓的抗拉、抗剪和承压承载力设计值；Nrt、Nrv、Nrc——一个铆钉的抗拉、抗剪和承压承载力设计值；Ncv——组合结构中一个抗剪连接件的抗剪承载力设计值；NpjtNpjc——受拉和受压支管在管节点处的承载力设计值；Sb——支撑结构的侧移刚度(产生单位侧倾角的水平力)；F ——钢材的抗拉、抗压和抗弯强度设计值；fv——钢材的抗剪强度设计值；fce——钢材的端面承压强度设计值；fst——钢筋的抗拉强度设计值；fy——钢材的屈服强度(或屈服点)；fat——锚栓的抗拉强度设计值；fbtfbvfbc——螺栓的抗拉、抗剪和承压强度设计值；frtfrvfrc——铆钉的抗拉、杭剪和承压强度设计值；fwtfwvfwc——对接焊缝的抗拉，抗剪和抗压强度设计值；fwt——角焊缝的抗拉、抗剪和抗压强度设计值；fc ——混凝土抗压强度设计值；Δu——楼层的层间位移；[υQ]——仅考虑可变荷载标准值产生的挠度的容许值；[υT]——同时考虑永久和可变荷载标准值产生的挠度的容许值；σ——正应力；σc——局部压应力；σf——垂直于角焊缝长度方向，按焊缝有效截面计算的应力；Δσ——疲劳计算的应力幅或折算应力幅；Δσ——变幅疲劳的等效应力幅；[Δσ]——疲劳容许应力幅；Σcrσc.crτcr——板件在弯曲应力、局部压应力和剪应力单独作用时的临界应力；τ——剪应力；τf——沿角焊缝长度方向，按焊缝有效截面计算的剪应力；ρ——质量密度。
3、几何参数A ——毛截面面积；An——净截面面积；H——柱的高度；H1、H2、H3——阶形柱上段、中段(或单阶柱下段)、下段的高度；I ——毛截面惯性矩；It——毛截面抗扭惯性矩；Iw——毛截面扇性惯性矩；In——净截面惯性矩；S ——毛截面面积矩；W ——毛截面模量；Wn——净截面模量；Wp——塑性毛截面模量；Wpn——塑性净截面模量；ag ——间距，间隙；b——板的宽度或板的自由外伸宽度；bo——箱形截面翼缘板在腹板之间的无支承宽度；混凝土板托顶部的宽度；bs——加劲肋的外伸宽度；be——板件的有效宽度；d ——直径；de——有效直径；do——孔径；e ——偏心距；h ——截面全高；楼层高度；hc1——混凝土板的厚度；hc2——混凝土板托的厚度；he——角焊缝的计算厚度；hf——角焊缝的焊脚尺寸；hω——腹板的高度。
钢结构字母代号大全（最新版）目录一、钢结构字母代号的意义二、钢结构字母代号的分类1.构件类型代号2.构件形状代号3.构件连接方式代号4.构件材料代号5.构件功能代号三、钢结构字母代号的应用四、钢结构字母代号的发展趋势正文一、钢结构字母代号的意义钢结构字母代号是钢结构设计、制造、施工及验收过程中表示构件属性的重要标识。
通过字母代号，可以简洁明了地表达钢结构构件的类型、形状、连接方式、材料、功能等信息，为钢结构工程的顺利进行提供保障。
二、钢结构字母代号的分类1.构件类型代号钢结构构件类型代号主要有：A（轴心受压构件）、B（偏心受压构件）、C（受弯构件）、D（受扭构件）、E（压弯构件）、F（弯扭构件）等。
2.构件形状代号钢结构构件形状代号主要有：H（H 型钢）、I（I 型钢）、L（L 型钢）、T（T 型钢）、U（U 型钢）、Z（Z 型钢）等。
3.构件连接方式代号钢结构构件连接方式代号主要有：B（螺栓连接）、C（焊接连接）、D （铆接连接）、E（粘结连接）、F（榫接连接）等。
4.构件材料代号钢结构构件材料代号主要有：Q（普通碳素钢）、Q235（优质碳素钢）、Q345（高质碳素钢）、Q390（特级碳素钢）、Q420（高强度碳素钢）等。
5.构件功能代号钢结构构件功能代号主要有：G（板件）、H（桁架）、K（柱）、L（梁）、M（门式框架）、N（节点）等。
三、钢结构字母代号的应用钢结构字母代号在钢结构设计、制造、施工及验收过程中具有重要作用。
设计人员可以根据字母代号快速准确地表达构件的属性，制造人员可以根据字母代号选择合适的材料和加工工艺，施工人员可以根据字母代号进行构件的组装和连接，验收人员可以根据字母代号检查构件是否符合设计要求。
四、钢结构字母代号的发展趋势随着钢结构行业的不断发展，钢结构字母代号也在不断完善和丰富。
cgtx钢结构符号
对于钢结构的符号，一般来说在工程图纸中会使用一些特定的
符号来表示不同的构件或者材料。
以下是一些常见的钢结构符号：
1. 钢梁，在图纸中一般用"L"来表示，有时也会标注梁的型号
和尺寸。
2. 钢柱，在图纸中一般用"C"来表示，同样也会标注柱的型号
和尺寸。
3. 钢框架，在图纸中可能会用特定的符号来表示钢框架结构，
这通常是根据具体的图纸标准来确定的。
4. 螺栓连接，螺栓连接在图纸中会用特定的符号和标注来表示，包括螺栓的规格、数量等信息。
5. 焊接，焊接在钢结构中也是常见的连接方式，图纸中会用特
定的符号和标注来表示焊缝的类型、尺寸等信息。
除了上述的符号外，钢结构在工程图纸中还会涉及到各种尺寸
标注、材料标识等内容。
在实际的工程设计和施工中，这些符号和标注都需要严格遵循相应的标准和规范，以确保钢结构的设计和施工质量。
需要根据具体的工程图纸和相关标准来理解和应用这些符号。
