第三章几类常见的纳米微粒及其性质资料.

的方法。
沉淀法是通过化学反应使溶液中的离子形成沉淀，再 经过洗涤、干燥得到纳米微粒的方法。
化学法是通过化学反应制备纳米微粒的方法， 主要包括化学气相沉积法、溶胶-凝胶法、沉淀 法等。
溶胶-凝胶法是利用溶胶中的胶体粒子相互聚结 形成凝胶，再通过干燥和热处理得到纳米微粒的 方法。
生物法
1
生物法是利用生物体系中的酶、微生物等生物分 子进行催化或合成纳米微粒的方法，主要包括生 物合成法和生物提取法。
根据应用需求选择合适的制备方法， 如根据所需纳米微粒的尺寸、形貌、 化学成分等特性选择合适的制备方法 。
03
纳米微粒的性质与应用
纳米微粒的物理性质
小尺寸效应
由于纳米微粒的尺寸在纳米级别，其电子能级发 生分裂，导致新的光学、电学和磁学等性质。
表面效应
纳米微粒的巨大表面积与体积比使其表面原子活 性增加，影响其化学反应活性。
量子效应
在纳米尺度上，电子的运动受到限制，表现出显 著的量子效应，影响材料的导电性和磁性。
纳米微粒的化学性质
01
02
03
高反应活性
纳米微粒具有高表面能， 使其在化学反应中表现出 高反应活性。
催化性能
纳米微粒可作为高效的催 化剂，应用于许多化学反 应中。
稳定性与相容性
通过表面修饰，纳米微粒 可以改善其在不同介质中 的稳定性和相容性。
研究和评估。
跨学科合作
纳米微粒的研究和应用涉及多 个学科领域，需要加强跨学科 的合作和交流，促进创新发展 。
技术瓶颈
目前纳米微粒的制备、表征和 应用技术还存在一些瓶颈，需 要加强技术研发和创新。
法规和伦理问题
随着纳米微粒的广泛应用，相 关的法规和伦理问题也逐渐凸 显，需要建立相应的规范和标

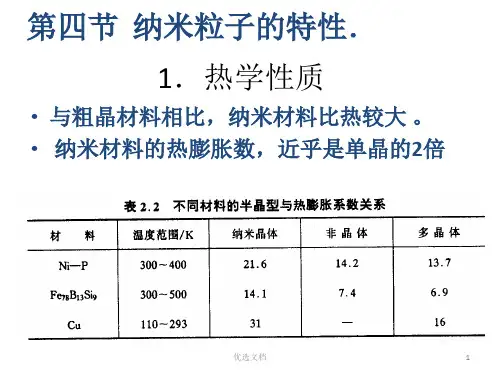

2．2 磁学性能
纳米微粒的小尺寸效应、量子尺寸效应、 表面效应等使得它具有常规粗晶粒材料 所不具备的磁特性．纳米微粒的主要磁 特性可以归纳如下： (1)超顺磁性 纳米微粒尺寸小到一定临界值时进入 超顺磁状态
超顺磁状态的起源可归为以下原因：在小 尺寸下，当各向异性能减小到与热运动能 可相比拟时，磁化方向就不再固定在一个 易磁化方向，易磁化方向作无规律的变化， 结果导致超顺磁性的出现．不同种类的纳 米磁性微粒显现超顺磁的临界尺寸是不相 同的．
对纳米微粒吸收带“蓝移”的解释有几种说法， 归纳起来有两个方面； 一是量子尺寸效应，由于颗粒尺寸下降能隙变 宽，这就导致光吸收带移向短波方向． Ball 等 对这种蓝移现象给出了普适性的解释：已被电 子占据分子轨道能级与未被占据分子轨道能级 之间的宽度 ( 能隙 ) 随颗粒直径减小而增大，这 是产生蓝移的根本原因。这种解释对半导体和 绝缘体都适用．
此外，纳米磁 性微粒还具备 许多其他的磁 特性．纳米金 属Fe(8nm)饱和 磁化强度比常 规α-Fe低40％， 纳米Fe的比饱 和磁化强度随 粒径的减小而 下降(见图)；
Байду номын сангаас
2.3光学性能
纳米粒子的一个最重要的标志是尺寸与物理的 特征量相差不多，例如，当纳米粒子的粒径与 超导相干波长、玻尔半径以及电子的德布罗意 波长相当时，小颗粒的量子尺寸效应十分显 著．与此同时，大的比表面使处于表面态的原 子，电子与处于小颗粒内部的原子、电子的行 为有很大的差别，这种表面效应和量子尺寸效 应对纳米微粒的光学特性有很大的影响．甚至 使纳米微粒具有同样材质的宏观大块物体不具 备的新的光学特性．主要表现为如下几方面：
例如，常规Al2O3烧结温度在2073-2173K， 在一定条件下，纳米的 Al2O3 可在 1423K 至1773K烧结，致密度可达99.7％．常规 Si3N4 烧结温度高于 2273K，纳米氮化硅 烧结温度降低673K至773K，纳米TiO2在 773K 加热呈现出明显的致密化，而晶粒 仅有微小的增加，致使纳米微粒 TiO2 在 比大晶粒样品低 873K 的温度下烧结就能 达到类似的硬度．

电子数为奇数的磁化率服从： 居里－外斯定律：＝ C
T Tc
量子尺寸效应使磁化率遵从d-3规律(d平均颗粒直径)
电子数为偶数的磁化率服从： kBT
磁化率遵从d2规律
4
• 在纳米材料中，当粒径小于某一临界值时，
每个晶粒都呈现单磁畴结构，其磁化过 程完全由旋转磁化进行,即使不磁化也 是永久性磁体。
• 20世纪80年代以来，人们用纳米SiO2和纳米TiO2微 粒制成了多层干涉膜，总厚度为微米级，衬在有 灯丝的灯泡罩的内壁，结果不但透光率好，而且 有很强的红外线反射能力。有人估计这种灯泡亮 度与传统的卤素灯相同时，可节省约15％的电.
17
优异的光吸收材料
•
纳米微粒的量子尺寸效应等使它对某种波长的光吸收
27
例如，纳米银细粒径 和构成粒子的晶粒直 径分别减小至等于或 小于18nm和11nm时， 室温以下的电阻随温 度上升呈线性下降， 即电阻温度系数a由正 变负。
28
介电特性
• 介电特性是材料的基本物性, 电介质材料中介电 常数和介电耗损是最重要的物理特性.
• 常规材料的极化都与结构的有序相联系，而纳米 材料在结构上与常规粗晶材料存在很大的差 别．它的介电行为（介电常数、介电损耗）有自 己的特点。主要表现在介电常数和介电损耗与颗 粒尺寸有很强的依赖关系。电场频率对介电行为 有极强的影响。
• 在一些情况下，可以观察到光吸收带相对粗 晶材料呈现“红移”现象，即吸收带移向长 波长。
• 此外，纳米固体有时会呈现一些比常规粗晶 强的，甚至新的光吸收带。
• 纳米材料光学性能研究的另一个方面为非线 性光学效应。
14
发光现象
• 纳米二氧化钛的光致发光现象
15
• 纳米激光通讯技术的应用

优选文档
12
其它磁性材料
• 软磁材料的发展经历了晶态、非晶态、纳米微 晶态的历程。纳米做晶金属软磁材料具有十分 优异的性能，高磁导率，低损耗、高饱和磁化 强度，己应用于开关电源、变压器。传感器等， 可实现器件小型化、轻型化、高频化以及多功 能化，近年来发展十分迅速。
• 磁电子纳米结构器件是20世纪末最具有影响力 的重大成果。除巨磁电阻效应读出磁头、 MRAM、磁传感器外，全金属晶体管等新型器 件的研究正方兴未艾。磁电子学已成为一门颇 受青睐的新学科。
(2).矫顽力 纳米粒子尺寸高于超顺磁临界尺寸时通常呈现高的矫顽力 每个粒子是一个单磁畴.
优选文档
4
(3).居里温度（铁磁体与顺磁体的转变温度） 居里温度Tc与交换积分J成正比，并与原子构形和间距有
关纳米粒子的Tc比固体相应的低。 纳米粒子中原子间距随着颗粒尺寸减少而减小。原子间距
小将会导致J的减小，因而Tc下降。 5nm Ni:点阵参数缩小2.4%
优选文档
3
2．磁学姓质
(1).超顺磁性
居里－外斯定律：＝ C
T Tc
超顺磁性：矫顽力H c
0，对于 H
kBT
1时：
磁化强度：M P
2 H ，为粒子磁距
3k BT
起源：在小尺寸下，当各向异性能减少到与热易磁化方向，易磁化
方向作无规律的变化，结果导致超顺磁性的出现。
8
• 以Cr中电子为中介的铁层间的耦合，随着Cr层厚度 增加而振荡衰减。其平均作用范围为1~3nm，这是 对Cr层厚度的一个限制。在金属中，特别是在磁性 金属中，电子平均自由程(10~20nm)和自旋扩散长 度(30~60nm)很短。这是对多层膜各个亚层厚度的 又一限制。
