GPRS网络在矿区水源井群控制中的应用葛文（中煤科工集团南京设计研究院，江苏南京210031）摘要矿区水源井远程自动化监控系统主要工作原理是将现场传感器的水位模拟量和深井泵、加压泵、电磁阀的开关量数据通过远程数据采集终端完成采集，并把采集的数据通过GPRS网络主动传输至调度中心计算机，调度中心控制机监测水源井现场的实时情况，并远程控制深井泵、加压泵、电磁阀的开关。
保证矿区供水系统更加安全、可靠、经济地运行。
关键词深井泵加压泵电磁阀水位流量远程监测监控GPRS通讯网络控制系统中图分类号TD676文献标识码B某矿区随着生产和生活用水量的增加，对供水系统的要求也在提高，由于水源井大部分分布在离矿区较远的地方，采用传统的控制系统不可靠，效率低。
现采用GPRS通讯网络控制系统，对水源井的深井泵、加压泵、电磁阀、水位、流量等各种参数进行远程监测在线控制，提高了供水系统的运行效率，降低了投资。
1工程概况由于水源地水源井布置比较分散，且距离矿区较远，采取将各水源井水先抽至水源地集中水池，再用水泵二次加压输送至矿区的供水方式，具体情况如下：（1）水源地共有10眼水源井，每眼井设置1台深井泵（编号为M1、M2 M10）。
M1 M3水源井选用井用250QJ140－120型潜水泵3台（Q=140m3/h，H=120m，N=75kW）。
M4 M7水源井选用井用300QJ300－88型潜水泵4台（Q= 300m3/h，H=88m，N=125kW）。
M8 M10水源井选用井用250QJ100－108型潜水泵3台（Q=100m3/h，H =108m，N=45kW）。
各潜水泵的工作电压等级均为380V。
配低压软启动控制柜进行控制。
根据水源地集中水池水位情况，自动开启深井泵，10台深井泵采取任意组合运行方式。
（2）水源地集中水池共设置2座，每座容积为2500m3。
2座集中水池之间设置连通管，并安装阀门进行控制。
（3）水源地集中水池采用二次加压的工作方式，通过两条DN500输水管路输送到矿区本部，输水管线长度约20km。

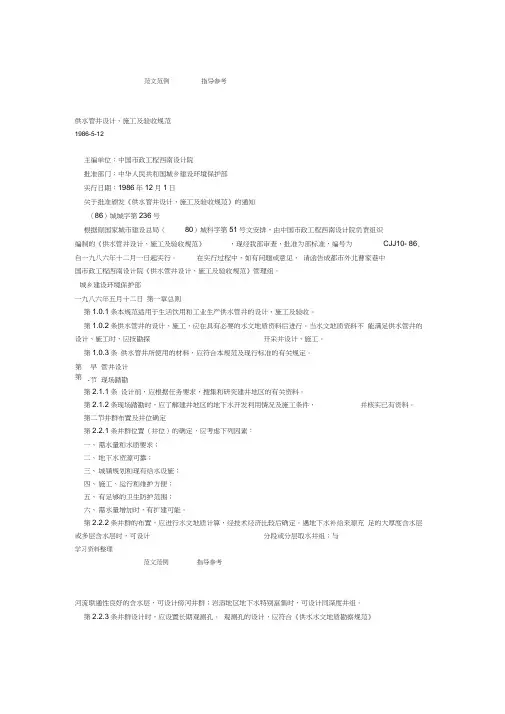

范文范例指导参考供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10- 86, 自一九八六年十二月一日起实行。
在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。
城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。
第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。
当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。
第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。
第二早管井设计第一-节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。
第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。
第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。
第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。
遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与学习资料整理范文范例指导参考河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。
第2.2.3条井群设计时，应设置长期观测孔。
观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

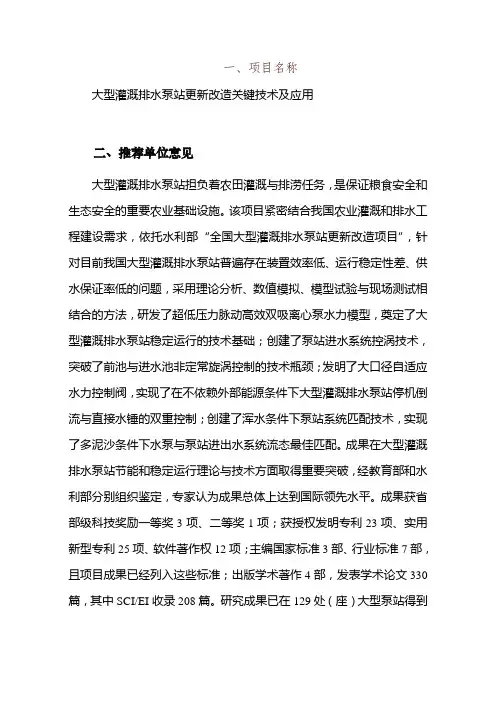

一、项目名称大型灌溉排水泵站更新改造关键技术及应用二、推荐单位意见大型灌溉排水泵站担负着农田灌溉与排涝任务，是保证粮食安全和生态安全的重要农业基础设施。
该项目紧密结合我国农业灌溉和排水工程建设需求，依托水利部“全国大型灌溉排水泵站更新改造项目”，针对目前我国大型灌溉排水泵站普遍存在装置效率低、运行稳定性差、供水保证率低的问题，采用理论分析、数值模拟、模型试验与现场测试相结合的方法，研发了超低压力脉动高效双吸离心泵水力模型，奠定了大型灌溉排水泵站稳定运行的技术基础；创建了泵站进水系统控涡技术，突破了前池与进水池非定常旋涡控制的技术瓶颈；发明了大口径自适应水力控制阀，实现了在不依赖外部能源条件下大型灌溉排水泵站停机倒流与直接水锤的双重控制；创建了浑水条件下泵站系统匹配技术，实现了多泥沙条件下水泵与泵站进出水系统流态最佳匹配。
成果在大型灌溉排水泵站节能和稳定运行理论与技术方面取得重要突破，经教育部和水利部分别组织鉴定，专家认为成果总体上达到国际领先水平。
成果获省部级科技奖励一等奖3项、二等奖1项；获授权发明专利23项、实用新型专利25项、软件著作权12项；主编国家标准3部、行业标准7部，且项目成果已经列入这些标准；出版学术著作4部，发表学术论文330篇，其中SCI/EI收录208篇。
研究成果已在129处（座）大型泵站得到应用，为我国大型灌溉排水泵站的安全、稳定、高效运行提供了技术支撑，取得了显著的社会和经济效益。
推荐该项目为国家科学技术进步奖一等奖。
三、项目简介我国大型灌溉排水泵站主要担负农田灌溉和排涝任务，有效灌溉面积1.92亿亩，有效排涝面积1.37亿亩，生产占全国总产量1/4的粮食，保护着1.5亿群众的生命财产安全。
我国大型灌溉排水泵站多建于20世纪70~80年代，普遍存在装置效率低、运行稳定性差、供水保证率不足的问题，面临着艰巨的更新改造任务。
依靠传统技术难以改变这种状况。
项目组自2006年开始，在国家科技支撑计划和国家自然科学基金重点项目等支持下，依托水利部“全国大型灌溉排水泵站更新改造项目（2010-2015）”，采用理论分析、数值模拟、模型试验与现场测试相结合的方法，系统开展了以节能降耗和提高运行稳定性为主要目标的大型灌溉排水泵站更新改造关键技术研究，取得了一系列创新性成果。
供水管井设计施工验收规范供水管井设计、施工及验收规范CJJ10—86主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。
在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。
城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。
第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。
当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。
第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。
第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。
第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。
第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。
第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。
遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。
第2.2.3条井群设计时，应设置长期观测孔。
观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。
