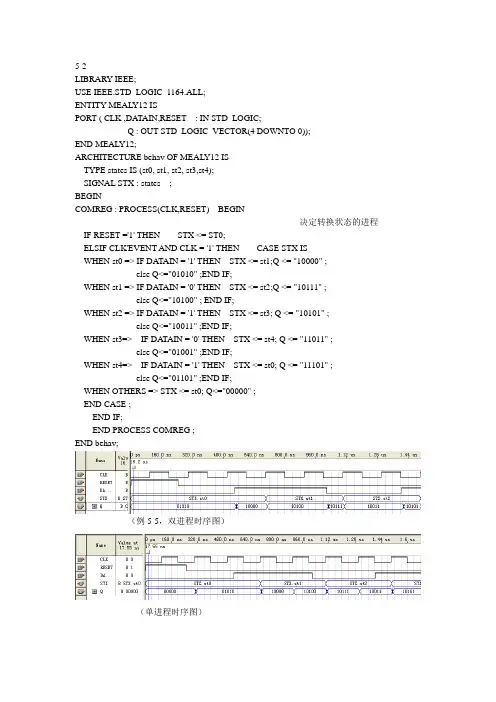

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MEALY12 ISPORT ( CLK ,DA TAIN,RESET : IN STD_LOGIC;Q : OUT STD_LOGIC_VECTOR(4 DOWNTO 0));END MEALY12;ARCHITECTURE behav OF MEALY12 ISTYPE states IS (st0, st1, st2, st3,st4);SIGNAL STX : states ;BEGINCOMREG : PROCESS(CLK,RESET) BEGIN--决定转换状态的进程IF RESET ='1' THEN STX <= ST0;ELSIF CLK'EVENT AND CLK = '1' THEN CASE STX ISWHEN st0 => IF DA TAIN = '1' THEN STX <= st1;Q <= "10000" ;else Q<="01010" ;END IF;WHEN st1 => IF DA TAIN = '0' THEN STX <= st2;Q <= "10111" ;else Q<="10100" ; END IF;WHEN st2 => IF DA TAIN = '1' THEN STX <= st3; Q <= "10101" ;else Q<="10011" ;END IF;WHEN st3=> IF DA TAIN = '0' THEN STX <= st4; Q <= "11011" ;else Q<="01001" ;END IF;WHEN st4=> IF DA TAIN = '1' THEN STX <= st0; Q <= "11101" ;else Q<="01101" ;END IF;WHEN OTHERS => STX <= st0; Q<="00000" ;END CASE ;END IF;END PROCESS COMREG ;END behav;(例5-5,双进程时序图)(单进程时序图)要求一:表达的是moore型状态机,特点是输出仅为当前状态的函数。
选择题1.大规模可编程器件主要有FPGA、CPLD 两类,下列对FPGA 结构与工作原理的描述中,正确的是(C)。
A.FPGA 全称为复杂可编程逻辑器件;B.FPGA 是基于乘积项结构的可编程逻辑器件;C.基于SRAM 的FPGA 器件,在每次上电后必须进行一次配置;D.在Altera 公司生产的器件中,MAX7000 系列属FPGA 结构。
2.不完整的IF语句,其综合结果可实现(A)A. 时序逻辑电路B.组合逻辑电C. 双向电路D. 三态控制电路3.综合是EDA设计流程的关键步骤,在下面对综合的描述中,(D)是错误的。
A.综合就是把抽象设计层次中的一种表示转化成另一种表示的过程;B.综合就是将电路的高级语言转化成低级的,可与FPGA / CPLD的基本结构相映射的网表文件;C.为实现系统的速度、面积、性能的要求,需要对综合加以约束,称为综合约束;D.综合可理解为一种映射过程,并且这种映射关系是唯一的,即综合结果是唯一的。
4.大规模可编程器件主要有FPGA、CPLD两类,下列对FPGA结构与工作原理的描述中,正确的是( C )。
A.FPGA全称为复杂可编程逻辑器件;B.FPGA是基于乘积项结构的可编程逻辑器件;C.基于SRAM的FPGA器件,在每次上电后必须进行一次配置;D.在Altera公司生产的器件中,MAX7000系列属FPGA结构。
5.以下关于状态机的描述中正确的是(B)A.Moore型状态机其输出是当前状态和所有输入的函数B.与Moore型状态机相比,Mealy型的输出变化要领先一个时钟周期C.Mealy型状态机其输出是当前状态的函数D.以上都不对6.目前应用最广泛的硬件描述语言是(B)。
A. VHDLB. Verilog HDLC. 汇编语言D. C语言7.一模块的I/O 端口说明:“input [7:0] a;”,则关于该端口说法正确的是( A )。
A. 输入端口,位宽为8B. 输出端口,位宽为8C. 输入端口,位宽为7D. 输出端口,位宽为78.基于EDA 软件的FPGA / CPLD 设计流程为:原理图/HDL 文本输入→综合→___ __→→适配→编程下载→硬件测试。

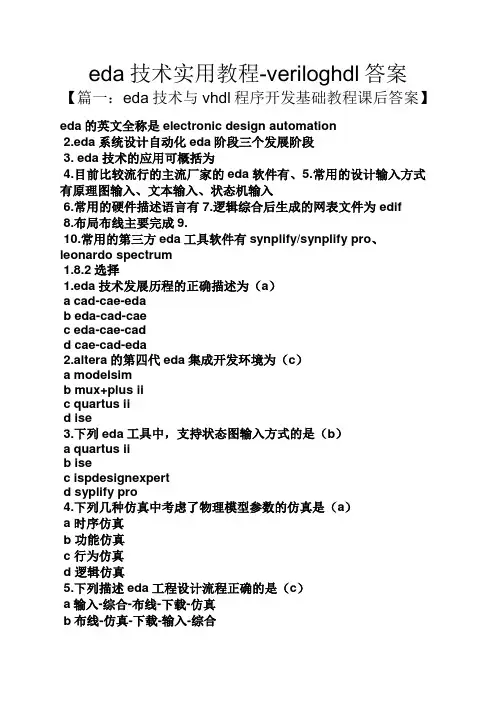

eda技术实用教程-veriloghdl答案【篇一:eda技术与vhdl程序开发基础教程课后答案】eda的英文全称是electronic design automation2.eda系统设计自动化eda阶段三个发展阶段3. eda技术的应用可概括为4.目前比较流行的主流厂家的eda软件有、5.常用的设计输入方式有原理图输入、文本输入、状态机输入6.常用的硬件描述语言有7.逻辑综合后生成的网表文件为 edif8.布局布线主要完成9.10.常用的第三方eda工具软件有synplify/synplify pro、leonardo spectrum1.8.2选择1.eda技术发展历程的正确描述为(a)a cad-cae-edab eda-cad-caec eda-cae-cadd cae-cad-eda2.altera的第四代eda集成开发环境为(c)a modelsimb mux+plus iic quartus iid ise3.下列eda工具中,支持状态图输入方式的是(b)a quartus iib isec ispdesignexpertd syplify pro4.下列几种仿真中考虑了物理模型参数的仿真是(a)a 时序仿真b 功能仿真c 行为仿真d 逻辑仿真5.下列描述eda工程设计流程正确的是(c)a输入-综合-布线-下载-仿真b布线-仿真-下载-输入-综合c输入-综合-布线-仿真-下载d输入-仿真-综合-布线-下载6.下列编程语言中不属于硬件描述语言的是(d)a vhdlb verilogc abeld php1.8.3问答1.结合本章学习的知识,简述什么是eda技术?谈谈自己对eda技术的认识?答:eda(electronic design automation)工程是现代电子信息工程领域中一门发展迅速的新技术。
2.简要介绍eda技术的发展历程?答:现代eda技术是20世纪90年代初从计算机辅助设计、辅助制造和辅助测试等工程概念发展而来的。

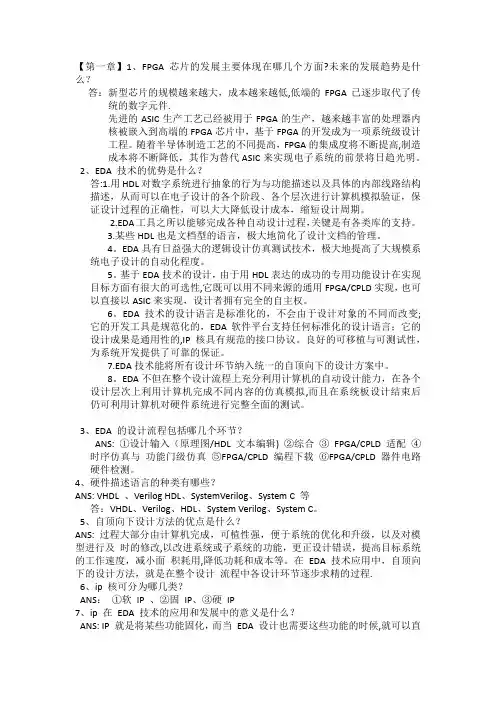

【第一章】1、FPGA 芯片的发展主要体现在哪几个方面?未来的发展趋势是什么?答:新型芯片的规模越来越大,成本越来越低,低端的FPGA已逐步取代了传统的数字元件.先进的ASIC生产工艺已经被用于FPGA的生产,越来越丰富的处理器内核被嵌入到高端的FPGA芯片中,基于FPGA的开发成为一项系统级设计工程。
随着半导体制造工艺的不同提高,FPGA的集成度将不断提高,制造成本将不断降低,其作为替代ASIC来实现电子系统的前景将日趋光明。
2、EDA 技术的优势是什么?答:1.用HDL对数字系统进行抽象的行为与功能描述以及具体的内部线路结构描述,从而可以在电子设计的各个阶段、各个层次进行计算机模拟验证,保证设计过程的正确性,可以大大降低设计成本,缩短设计周期。
2.EDA工具之所以能够完成各种自动设计过程,关键是有各类库的支持。
3.某些HDL也是文档型的语言,极大地简化了设计文档的管理。
4。
EDA具有日益强大的逻辑设计仿真测试技术,极大地提高了大规模系统电子设计的自动化程度。
5。
基于EDA技术的设计,由于用HDL表达的成功的专用功能设计在实现目标方面有很大的可选性,它既可以用不同来源的通用FPGA/CPLD实现,也可以直接以ASIC来实现,设计者拥有完全的自主权。
6。
EDA技术的设计语言是标准化的,不会由于设计对象的不同而改变;它的开发工具是规范化的,EDA软件平台支持任何标准化的设计语言;它的设计成果是通用性的,IP核具有规范的接口协议。
良好的可移植与可测试性,为系统开发提供了可靠的保证。
7.EDA技术能将所有设计环节纳入统一的自顶向下的设计方案中。
8。
EDA不但在整个设计流程上充分利用计算机的自动设计能力,在各个设计层次上利用计算机完成不同内容的仿真模拟,而且在系统板设计结束后仍可利用计算机对硬件系统进行完整全面的测试。
3、EDA 的设计流程包括哪几个环节?ANS: ①设计输入(原理图/HDL 文本编辑) ②综合③FPGA/CPLD 适配④时序仿真与功能门级仿真⑤FPGA/CPLD 编程下载⑥FPGA/CPLD 器件电路硬件检测。
