1.11 软母线安装作业指导书 1.11.1适用范围 适用于500kV及以下变电所软母线及设备引连线施工。 1.11.2 编制依据 (1) 《电气装置安装工程母线装置施工及验收规范》GBJ149—90 (2) 《电力建设安全工作规程（变电所部分）》DL 5009.3-1997 (3) 《变电工程施工过程控制程序》(MP17) (4) 《电气装置安装工程质量检验及评定规程》DL /T5161.4-2002 (5) 《架空送电线路导线及避雷线液压施工工艺规程》SDJ226-87 (6) 《110~500kV架空电力线路施工及验收规范》GBJ233-90 (7) 《国家电网公司电力安全工作规程》（变电站和发电厂电气部分） 1.11.3组织措施 1.11.3.1 人员组织 岗 位 人 数 岗 位 人 数 安装总负责人 1人 作业组长 2人 起重指挥 1人 安环员 1人 质检员 1人 技术员 1人 压接工 2人 变电工及辅助工 根据工作量而定 1.11.3.2 作业组划分 (1) 软母线制作组：负责软母线挡距测量、瓷瓶串长度测量、导线下料长度计算和安装后的母线弧垂测量，并负责下料、压接。 (2) 软母安装组：负责将制作好的母线搬运到位，瓷瓶、金具清点、检查和组装，并负责母线架设、弧垂调整、间隔棒安装及引流线、设备连线安装。 1.11.3.3 人员职责 (1) 安装总负责人：全面负责本次施工组织和协调工作，并对整个施工过程中的安全、质量、进度、物资和文明施工负责。 (2) 起重指挥：对整个软母安装中的起重机械、工器具准备检验、起重机指挥、并对整个软母吊装组立过程中的安全负责。 (3) 技术员：负责现场技术交底，深入现场指导施工，及时发现和解决施工中的技术问题。对施工措施执行情况进行监督和指导。 (4) 质检员：熟悉图纸并掌握有关标准规范、程序文件。负责检查、监督施工过程中的质量保证和质量检验工作。 (5) 安环员：负责对整个软母制作及安装过程中的现场安全监督。 (6) 作业组长：负责本作业组内的各项工作，并负责对本作业组成员的安全监护。.配合质检，负责施工记录的填写。 (7) 压接工：对压接过程质量及安全负责。并对液压设备的安全使用负责，压接好的产品进行自检。 1.11.4 作业人员资质要求 1.11.4.1 安装总负责人 (1) 有较强的现场组织能力及管理经验； (2) 从事本岗位工作6年以上，熟知工作程序，有能够对工程进度、安全、质量等方面做出正确决策的能力； (3) 熟知本专业的生产技术和国家标准规范及有关安全环境健康知识。 1.11.4.2 作业组长 (1) 具有一定的电工、钳工、起重工、焊工基础知识； (2) 从事本岗位工作5年以上，有独立工作能力； (3) 熟悉本专业的生产技术和国家标准规范，掌握有关安全环境健康知识。 1.11.4.3 压接工 从事压接工作3年以上，并持有关主管部门颁发的资格证书。 1.11.4.4 技术员 (1) 具有技术员以上专业技术职称； (2) 从事施工技术工作三年以上。 1.11.4.5 起重指挥 (1) 具有一定的现场生产技术水平； (2) 从事起重指挥工作3年以上，持有劳动主管部门颁发的起重指挥证； (3) 熟悉本专业各种规程。 1.11.4.6 质检员 (1) 有一定的焊接基础知识； (2) 熟悉本专业的生产技术和质量检验标准； (3) 从事本专业工作不得少于3年。 1.11.4.7 安环员 (1) 具有较高的生产技术水平； (2) 熟悉各种安全规定和安全专业知识； (3) 从事本专业工作不得少于4年。 1.11.5 工作流程

电瓷串长度测量 软母线挡距测量

导线压接、试件检验 计算放线长度、放线

软母线搬运、金具组装 挂 线 弛度测量、调整 自 检 结 束

现场技术交底 机具材料准备

开 始 作业指导书 图纸规范

工器具材

料 安全用具等

金具及电瓷清点检查 电 瓷 耐 压 试 验 试验报告

液压记录、检验报验评记录 1.11.6 工机具及材料配备 序号 名 称 规 格 单位 数 量 备 注

1 放线架 付 大 2 放线轴 φ80圆钢 根 3 卷扬机 0.5t~ 5t（带钢丝绳） 台 根据工程需要配备 4 钢丝绳 φ18.5 3.5米 根 挂滑轮用 5 白麻绳 φ11、φ16 米 6 液压机 100t~200t（含泵钳） 台 根据工程需要配备

7 滑轮 0.5t~ 5t、 只 根据工程需要配备 8 双钩紧线器 3t、5t 个 根据工程需要配备 9 工具包 个 若干 10 钢卷尺 30m、50m 把 各2把 11 钢直尺 1m 把 12 旋转地锚 3t 个 根据工程需要配备 13 钢钎 30×30×1500 根 14 钢丝绳轧头 Y-12、Y-16 只 15 化纤地毯 张 16 汽油 kg 17 钢丝刷 细 把 18 U型环 只 若干 19 电力脂 只 20 记号笔 只 1.11.7 作业过程 1.11.7.1 技术交底 开工之前，全体施工人员必须接受技术交底，技术交底应包含但不仅限于以下内容：图纸设计特点及意图、工作内容及范围、主要质量要求及保证质量的措施、施工程序及主要施工方案、职业安全健康及环境保护等。 1.11.7.2 作业准备 (1) 场地准备 为确保导线尺寸量取的准确性，尽量安排在不妨碍正常通行的路面下料制作，路面应采取成品保护措施。 (2) 原材料进场检验 a) 母线不得有扭结、松股、断股、其他明显的损伤或严重腐蚀等缺陷；扩经导线不得有明显的凹陷和变形。 b) 采用的金具除应有质量合格证外，还应进行下列检查：规格应相符，零部件配套齐全。 c) 表面应光滑，无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷，锌层不应剥落。 d) 金具表面必须光洁、无毛刺凸凹不平之处。悬垂线夹的转动应灵活。 e) 软母线与金具的规格和间隙必须匹配，并应符合现行国家标准。 1.11.7.3 档距测量 首先测量出软母线的档距，然后再计算出导线的放样长度。 母线放量的计算公式为：△L=8f2/3L 式中：△L-----计算放量 f----- 母线设计弧垂 L----- 档距实测值 我们再根据测量出的尺寸，计算放线长度：L1=L－2L0＋△L 式中：L1-----导线下料长度 L0-----金具瓷瓶串长度 1.11.7.4 导线的架设施工

(1) 导线切割长度的测量 我们将采用集中放线，统一压接的方法，以提高施工进度。由于导线截面积大，单位长度内导线重，为防止磨损，地面应铺地毯。为节省人力，大截面导线用1t卷扬机牵引施放。在量导线的场地上首先标上25m、50m基准线，这样切割时可以减小人为的误差，测量精确度高，缩短测量时间。导线严格要求拉直后用钢卷尺测量，用切割机切割（见下图）。

(2) 导线的液压连接施工 液压连接设备应有专人负责，对施工工艺要交底，实行严格的压接质量检查，并做好记录。 a) 压出的截面形状应为正六角。 b) 调整好压接机口内模具位置，调节导线位置，使它与压接机内的套管处于同一轴心上。当模具在挤压耐张线夹或设备线夹时，要把持住线夹端部，在压接过程中一但出现弯曲现象，就应朝变形相反的方向压接。当进行下一模压接时，要重复压接上一段最后的三分之一部分，为避免压接部分弯曲，在开始几模内，要重复压接上一模的一半。 c) 线夹压接好后，要把出现的毛刺挫平，以避免运行放电。任何情况下，都不允许把压接后弯曲的线夹调直。 d) 需要压接部分，要清洁干净，并涂上电力脂。线夹要穿到位，压接方向不能错。压接后的钢芯要刷防腐漆。在整个压接过程中，要用工具保持导线轴线始终处于压接管的轴心上。 e) 耐张线夹的压接方向和步骤（见下图）。

导线切割方法示意图 切割机 卷扬机

放线架 20m 100m或80m画基准线 地毯

导线盘

注：如铝管未画有起压印记N时，可自管口向底端量Ly＋f处画印记N。 条件 K≥14.5 K＝11.4~7.7 K＝6.15~4.3 Ly值 ≥7.5×d ≥7.0×d ≥6.5×d K——钢芯铝绞线铝、钢截面积比； D——钢芯铝绞线外径（单位：mm）; F——管口拔梢部分长度。 1.11.7.5 导线的架设 (1) 导线的试拉： 为了保证大跨距软母线驰度符合要求，减少因为档距测量、计算和导线的施放、压接等过程中的误差，在大批量施工前应首先试拉一相耐张段(取中相试拉)，测量出弛度，找出误差的原因，并予以纠正后，方可成批施放、压接。 (2) 大跨距软母线架设： 大跨距软母线一般档距长，导线重，宜采用2台卷扬机挂牵方式。各牵引导

1 2 3 4 N

4 3 1 2

1、钢芯 2、钢锚、3、导线 4、铝管 耐张线夹钢锚施压图

1、钢芯 2、钢锚、3、导线 4、铝管 5、引流板 耐张线夹铝管施压图（a）

C A

1

2 3 4 n 4

3

1 2

5

C C 铝管不压区 N N Ly f

60~62

1 2 3 4 2

5 1 3 4

1、钢芯 2、钢锚、3、导线 4、铝管 5、引流板 耐张线夹铝管施压图（b）

合集下载

12 软母线及绝缘子作业指导书

12 软母线及绝缘子作业指导书

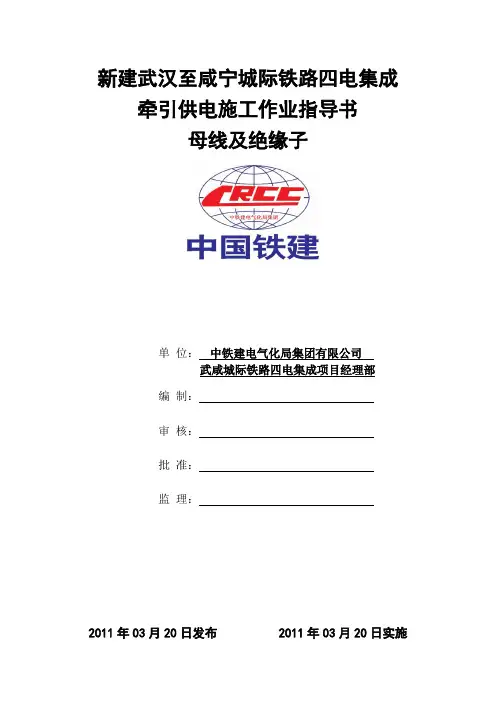

新建武汉至咸宁城际铁路四电集成牵引供电施工作业指导书母线及绝缘子单位：中铁建电气化局集团有限公司武咸城际铁路四电集成项目经理部编制：审核：批准：监理：2011年03月20日发布 2011年03月20日实施母线及绝缘子施工作业指导书主控项目1 设备运达观场应进行检查，其质量应符合下列规定：1.1 母线及金具的规格、型号符合设计要求，并与所用母线规格匹配。

1.2 金具表面光洁无损伤、尖角及毛刺，均压环或屏蔽罩完整无变形。

其材质不会形成闭合磁路。

1.3 绝缘子的瓷件表面无破损及裂纹，瓷、铁粘合牢固，连接可靠。

1.4 绝缘子的规格、型号符合设计规定；悬式绝缘子的连接配件齐全，弹簧销弹性充足；充油式穿墙套管无渗漏油现象。

检验数量：施工单位按品种、牌号、批号抽检。

监理单位平行检验抽取数量不少于施工单位抽检的10%。

检验方法：检查质量证明文件并进行外观检查、测试检查。

绝缘子、穿墙套管绝缘检查和耐压试验检验方法可按有关规定进行抽检。

2 软母线及硬母线的相间及对地安全净距应符合设计要求其最小安全净距的规定。

检验数量：施工单位全部检查；监理单位抽检目视检查不合格者，比例数不少于50%。

检验方法：测量检查。

3 母线的相序及相色标志正确，各类母线金属支架、托架和绝缘子底座接地可靠。

检验数量：施工单位全部检查；监理单位抽检不少于50%。

检验方法：观察、测量检查。

一般项目1 软母线的安装应符合下列规定：1.1 悬式绝缘子串与球头挂环、碗头挂板及锁紧销的规格互相匹配。

1.2 母线与各类金具的规格互相匹配，钳压压接管的压接长度和规格符合有关标准的规定。

1.3 母线弛度一致，符合设计要求。

检验数量：施工单位全部检查。

检验方法：观察、测量检查。

2 矩形母线的安装应符合下列规定：2.1 母线与支柱绝缘子均处于同一水平或垂直安装中心线上，且固定牢靠，母线伸缩节的安装位置及材质符合设计规定。

2.2 母线的接触面平整无氧化膜，加工后截面的减小值：铜母线不超过原截面的3%，铝母线不应超过原截面的5%，母线表面油漆涂层完整无脱落。

软母线挂设作业指导书11资料

软母线挂设作业指导书11资料

兰新铁路安红标段电气化改造变电专业工程编号：安红变电-11 软母线安装施工作业指导书单位：中铁电气化局集团兰新线红乌项有限公司兰新线安红段电气化改造工程项目经理部编制人：负责人：审核人：批准人：软母线安装施工作业指导书(AHBD-11)1.1 适用范围适用于兰新线室内外电力牵引变电所、分区所、AT所工程软母线安装施工。

1.2 作业准备1.2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计、施工安全保证措施、应急预案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

已对参加施工人员进行上岗前技术培训，考核合格后持证上岗、进行技术安全交底。

1.2.2 外业技术准备软母线安装施工所涉及的各种外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。

1.3 技术要求1 软母线不得有扭结、松股、断股及其它明显的损伤或严重腐蚀等缺陷。

2 软母线与线夹连接应根据设计要求，采用液压压接或螺栓连接线夹。

3 软母线和组合导线在档距内不得有连接接头，并应采用专用线夹在跳线上连接；软母线经螺栓型耐张线夹引至设备时不得切断，应成为一体。

4 放线过程中，母线不得与地面磨擦。

5 切断母线时，端头应加绑扎；端面应整齐、无毛刺，并与导线垂直。

压接母线前需要切割铝线时，严禁伤及钢芯。

6 当软母线采用钢制螺栓型耐张线夹或悬垂型耐张线夹连接时，必须在母线表面缠绕铝包带，其绕向应与外层铝股的旋向一致，两端露出线夹口不应超过10mm，且其端口应回到线夹内压住。

7 当软母线采用压接型线夹连接时，母线的端头伸入耐张线夹或设备线夹的长度应达到规定的长度。

8 软母线和各种连接线夹连接时，尚应符合下列规定：1）母线及线夹接触面均应清除氧化膜，并用汽油或丙酮清洗，清洗长度不应少于连接长度的1.2倍，导电接触面应涂以电力复合脂。

2）软母线的设备线夹与电器接线端子或硬母线连接时，应符合硬母线搭接的连接要求。

设备线夹的宽度、孔位、孔数、孔径应与电器接线端子相匹配。

软导线安装作业指导书

软导线安装作业指导书

软导线安装作业指导书110kV 石塘变电站软母线施工作业指导书1 工程内容:1.1 110kV 石塘变电站内各种规格的架空软母线及设备连线的安装作业施工。

2 主要工程量序号名称型号及技术要求单位数量备注 1 110kV 架空线 LGJX-300/40 米 860 2110kV 架空线LGJX-400/35米4403. 作业流程3.1作业（工序）图3－1 作业流程图绝缘子金具串组装导线长度测量及计算下料压接、试验导线架设弧垂测量、调整施工前准备结束4. 作业准备4.1 人员配备表4－1 作业人员配备工序名称建议工作人数负责人数监护人数1、绝缘子金具串组装 3 1 12、导线长度测量及计算 3 1 13、下料压接 5 1 -4、导线架设 6 1 1 注:作业人数根据具体工程量规模配备。

4.2 工器具及仪器仪表配置表4－2 主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1 高空作业车19m/25m 台 12 绞磨机3T 台 23 压接机380V/400A 台 14 放线架3T 副 25 金属切割机/ 台 16 链条葫芦3T 只 27 台钻/ 台 18 游标卡尺0-300mm 把 19 钢卷尺50m 把 110 单柄滑车3T 个 411 测距仪台 112 锉刀把 213 钢丝刷把 2注:工器具及仪器仪表根据具体工程量规模配备。

5．作业方法5.1施工准备5.1.1 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；5.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；5.1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；5.1.4 施工材料准备：导线、绝缘子、金具、螺栓等。

5.2 绝缘子金具串组装5.2.1 绝缘子和金具检查检查绝缘子型号规格是否符合设计要求，并集中放置在适当的地方，做好保护；在安装之前应作耐压试验；凡外观检查不合格的绝缘子或耐压值达不到要求的，均应标上明显标志，另行存放。

软母线架设作业指导书

软母线架设作业指导书

目录1.概述 (1)2.编制依据 (1)3.人员组织 (1)4.施工方法 (1)5.质量目标质量保证技术措施 (8)6.软母线安装架设的重大危险因素 (9)7.安全注意事项 (10)8.文明施工 (11)1.概况：华电甘肃环县40万千瓦风电场工程330kV升压站电气安装工程，330kV 屋外配电装置本期新本期新上330kV系统进线2回、主变压器系统1台、35kV 系统,具体软母线施工内容如下：安装330kV上空软母线、330kV 主母线，安装主变高中压侧引下线，安装全站设备之间的引流线。

2.编制依据2.1《电气装置安装工程母线装置施工验收规范》GBJ149-2012。

2.2《电气装置安装工程电气交接试验标准》GB50150-2006。

2.3《架空送电线路导线及避雷线液压施工工艺规程》SDJ226-87。

2.4《电力建设安全工作规程》（变电所部分）DL5009-3-2006。

2.5国家电力公司《电力建设安全健康与环境管理工作规定》。

2.6《电气装置安装工程质量检验及评定规程第4部分：母线装置施工质量检验》DL/T5161.4—2012；2.7华电甘肃环县40万千瓦风电场工程330kV升压站工程（电气）施工图。

3.人员组织施工总负责人：张铁铧技术总负责人：陈光义安全员：魏万江液压操作：程养文吊车司机：1人；高空作业：5人；4施工方法软导线架设流程见图1- 1 -（图一）4.1施工准备4.1.1工器具的准备：见附表1：4.1.2确认导线、金具、瓷瓶规格符合设计要求；采用的金具、导线、绝缘子必- 2 -须技术资料齐全。

导线、金具、瓷瓶等材料需向监理报验, 导线检查不得有扭结、松股、断股、其它明显的损伤或严重腐蚀等缺陷；扩径导线不得有明显凹陷和变形。

金具检查：采用的金具除应有质量合格证外，尚应进行下列检查：一、规格应相符，零件配套齐全。

二、表面应光滑，无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷，锌层不应剥落。

三、线夹船形压板与导线接触面应光滑平整，悬垂线夹的转动部分应灵活。
