220KV软母线安装作业指导书

业民220千伏变电站新建工程管母线安装作业指导书BFGJ/YMBD-ZZ03-2011北方国际电力工业有限公司业民220千伏变电站新建工程施工项目部业民220千伏变电站新建工程管母线安装作业指导书批准：年月日审核：年月日编制：年月日编制单位：北方国际电力工业有限公司业民220千伏变电站新建工程施工项目部目录1 目的 (1)2 范围 (1)3 引用文件 (1)4 工程概况 (1)5 标准化作业流程图 (2)6 施工前准备 (3)6.1 作业人员要求 (3)6.2 作业人员分工 (3)6.3 施工机械设备及工器具准备 (4)6.4 材料及备品备件准备 (5)6.5危险点分析及安全控制措施 (6)6.6环境因素分析及环境控制措施 (6)6.7质量控制及预防措施 (7)6.8 文明施工要求 (7)7 标准化作业 (7)7.1 作业项目流程图 (8)7.2 开工条件验证 (9)7.3 施工电源使用 (9)7.4 悬吊式管母施工过程示意图 (9)7.5 施工方法及安全、质量、工艺要求 (10)8 作业交付验收 (13)业民220千伏变电站新建工程管母线安装作业指导书1目的确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。

2范围全所管母线施工。

3引用文件《电气装臵安装工程母线装臵施工及验收规范》 GBJ149-90《电气装臵安装工程电气设备交接试验标准》 GB50150-2006《电力建设安全工作规程（变电所部分）》 DL 5009.3-1997《防止电力生产十八项电网重大反事故措施》国家电网生技[2005]400号《国家电网公司输变电优质工程评选办法（2011版）》国家电网基建[2011]146号《国家电网公司输变电工程达标投产考核办法》国家电网基建[2011]148号）《输电线路钢管杆制造技术条件》 DL-T 646-1998《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号）工程设计文件及施工图纸4工程概况业民220千伏变电站新建工程管母线安装作业指导书5标准化作业流程图业民220千伏变电站新建工程管母线安装作业指导书6施工前准备6.1作业人员要求6.2.1组织分工及职责业民220千伏变电站新建工程管母线安装作业指导书6.2.2作业分工业民220千伏变电站新建工程管母线安装作业指导书业民220千伏变电站新建工程管母线安装作业指导书6.5 危险点分析及安全控制措施6.6境因素分析及环境控制措施业民220千伏变电站新建工程管母线安装作业指导书7 标准化作业7.1 作业项目流程图业民220千伏变电站新建工程管母线安装作业指导书业民220千伏变电站新建工程 管母线安装作业指导书7.2开工条件验证7.4.1坡口加工图7.4.2下管支架断面图5~8mm业民220千伏变电站新建工程 管母线安装作业指导书注：1 道木 2下管支架 3管母7.4.37.5施工方法及安全、质量、工艺标准3业民220千伏变电站新建工程管母线安装作业指导书业民220千伏变电站新建工程管母线安装作业指导书业民220千伏变电站新建工程管母线安装作业指导书8 作业交付验收。

软母线作业指导书引言概述软母线是一种用于电气系统中的柔性导线，具有良好的导电性能和柔韧性，广泛应用于电力系统、交通系统和建筑系统中。

软母线的正确操作和维护对于保障系统的安全稳定运行至关重要。

因此，制定一份软母线作业指导书对于提高工作效率、降低事故风险具有重要意义。

一、软母线的基本知识1.1 软母线的结构：软母线由铜箔、绝缘材料和外护套组成，铜箔为导电部分，绝缘材料用于保护铜箔，外护套则用于增加软母线的耐磨性和防护性。

1.2 软母线的优点：软母线具有柔韧性好、导电性能优越、耐热性能强、安装方便等优点，适用于复杂的布线环境。

1.3 软母线的应用范围：软母线广泛应用于电力系统的配电柜、交通系统的轨道交通、建筑系统的楼宇配电等领域。

二、软母线的安装与维护2.1 安装前的准备工作：在安装软母线之前，需要对安装位置进行清理、测量，确保软母线的长度和尺寸符合要求。

2.2 软母线的安装方法：软母线的安装应按照规范要求进行，确保软母线与连接设备之间的接触良好，避免出现接触不良导致的故障。

2.3 软母线的维护与检查：定期对软母线进行维护和检查，确保软母线表面清洁、无损伤，及时发现并处理软母线的故障。

三、软母线的故障处理3.1 软母线的常见故障：软母线常见的故障包括接触不良、绝缘破损、过载等，需要及时处理以避免影响系统的正常运行。

3.2 故障排除方法：对于软母线的故障，首先需要确定故障原因，然后采取相应的排除方法，修复软母线并进行测试验证。

3.3 故障预防措施：为了降低软母线的故障率，可以采取预防措施，如定期检查软母线、加强维护保养等。

四、软母线的安全操作规范4.1 安全操作流程：在操作软母线时，应按照安全操作规范进行，确保自身和他人的安全。

4.2 个人防护措施：在操作软母线时，应佩戴好相应的个人防护用具，避免因操作不慎导致的伤害。

4.3 应急处理措施：在软母线操作过程中，如发生意外情况，应及时采取应急处理措施，保障人员安全。

软导线安装作业指导书作业人员共：___人工作负责人（监护人）：___人吊车司机：___人安装工人：___人；由负责人指派担负相应工作，工作人员必须经考试合格，持证上岗。

（1）工作负责（监护）人职责：组织并合理分配工作，进行安全教育，督促、监护工作人员遵守安全规程，检查安全措施是否符合现场实际条件。

工作前对工作人员交代安全事项，对整个工程的安全、技术等负责。

工作结束后总结经验与不足之处，工作负责（监护）人不得兼做其他工作。

（2）工作班成员：认真学习本作业指导书，严格遵守、执行安全规程和现场安全措施卡，互相关心施工安全（1）《国家电网公司电力安全工作规程（变电所和发电厂电气部分）（试行）》（2）《电气装置安装工程母线装置施工及验收规范》GBJ149____90（3）《电气装置安装工程质量检验及评定规程》DL/T5161.422开工前工作负责人应组织全班人员学习施工措施，检查接地线遮拦，标牌是否设置正确，清楚，并向工作班成员指明工作范围及周围带电设备。

工作班成员进入工作现场应戴安全帽，按规定着装。

服从命令听指挥，不准在现场打闹，不准超越遮拦进入运行设备。

（1）配电装置构、梁、柱施工全部结束，同时基础构架达到允许安装的强度，符合设计要求。

（2）构架用的混凝土电杆、螺旋钢管等质量符合要求。

钢结构的镀锌层无黄锈、锌瘤、毛刺、漏锌。

上部道板、栏杆、平台应齐全、紧固且便于施工。

（3）构架行、列轴线坐标符合设计要求，钢梁母线悬挂点标高符合设计要求。

（4）场地基本平整，无积水。

（5）引下线及设备连线施工前，其电气设备应安装完毕。

检查的内容包括：导线规格是否符合设计要求和国家标准GB1179的有关规定；导线应无扭结、松股、断股、其他明显的损伤或严重腐蚀等缺陷；导电部分的断面损伤不大于___%，单股导线的损伤不大于___%，钢芯无损伤；扩径导线不得有明显的凹陷和变形。

检查内容包括下列内容：型号、规格是否符合设计要求；表面应光滑，无裂纹、伤痕、锈蚀、砂眼、滑扣等缺陷，锌层无剥落；线夹与导线接触面应光滑平整、悬垂线夹的转动部分应灵活；用精度为0.02mm游标卡尺测量耐张线夹受压部分的内外直径，用钢尺测量各部长度，其尺寸、公差应符合国家标准GB2314____2345的规定；5kV用的金具表面必须光洁、无毛刺和凹凸不平之处。

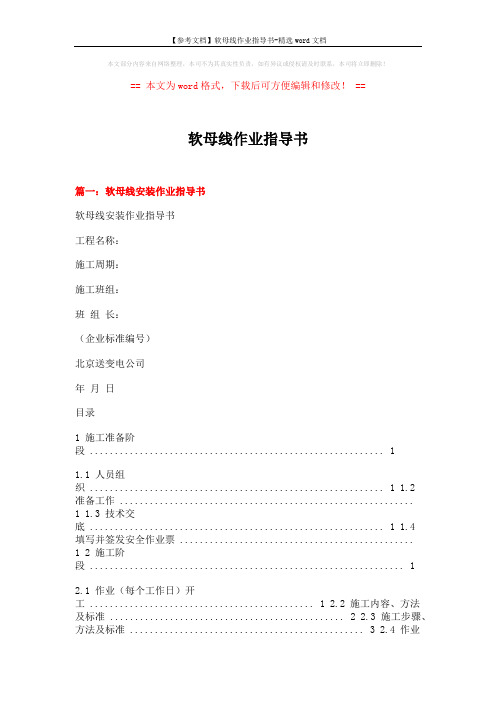

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==软母线作业指导书篇一：软母线安装作业指导书软母线安装作业指导书工程名称：施工周期：施工班组：班组长：（企业标准编号）北京送变电公司年月日目录1 施工准备阶段 (1)1.1 人员组织 ........................................................... 1 1.2 准备工作 ...........................................................1 1.3 技术交底 ........................................................... 1 1.4 填写并签发安全作业票 ...............................................1 2 施工阶段 (1)2.1 作业（每个工作日）开工 ............................................. 1 2.2 施工内容、方法及标准 ............................................... 2 2.3 施工步骤、方法及标准 ............................................... 3 2.4 作业（每个工作日）结束 ............................................. 3 3 安全技术措施 (5)3.1 风险预测及控制措施 ................................................. 5 3.2 安全文明施工及环境保护措施 ......................................... 5 3.3 应急措施 ........................................................... 6 4 质量措施 (6)5 结束阶段 (7)6 附件 ...................................................................76.1 机械、工器具 ....................................................... 7 6.2 材料 (7)6.3 施工作业卡 (8)1 施工准备阶段1.1 人员组织施工负责人：安全员：质检员：技术员：施工人员：1.2 准备工作1.3 技术交底项目总工、技术员对施工人员进行图纸、施工作业卡、作业指导书交底。

220KV牵引变电所软母线施工工艺一、施工准备二、操作程序1.工序流程图2.操作要领(1)施工准备：1）检查母线架构的安装工作是否已全部结束,并达到质量要求。

2）清理施工现场内的障碍物，并对场地安放的设备做好安全防护。

3）根据设计图纸认真核对施工所用的母线、耐张线夹、设备线夹等材料的型号、规格数量。

4）检查压接模具型号、压接直径是否与母线配套，钢芯模具与钢芯铝绞线直径是否配套。

（2）测量下料：1）在现场选择宽阔平坦且靠近安装现场的地带，把母线线盘支起来。

2）分别测量同一挡内每根母线的跨距长度，并根据设计给定的母线弛度及有关的技术条件计算每根母线的实际使用长度。

3）常用的测量方法和计算方法如下：a.测量母线的跨距长度为同一档距内两组架构横梁挂环内沿之间的净距。

b.悬式绝缘子串的长度为U型挂环内沿至碗头挂板销钉孔中心的距离。

c.导线实际悬挂长度的经验计算公式为：S1 =L-S01-S02 +8/3×F2/L+K式中 L—两横梁挂环间内沿之净距；S01、S02-悬式绝缘子的长度；F—导线的设计弛度；S1—导线的实际悬挂长度；K—不同安装跨距修正值；（表4）。

d．母线的下料长度为：实际悬挂长度减去耐张线夹连接长度和U型环长度（与耐张线夹相连）。

展放母线，按计算出的下料长度进行测量及下料。

（3）线夹打孔：根据设备接线板的孔经和孔距，在线夹上做好标记。

在台钻上钻孔，钻完后要除净毛刺，铜铝过渡线夹要从铜的一面向下钻孔。

（4）线夹压接（耐张线夹压接）：1）对需要压接的钢芯铝绞线铝股用棉纱醮少量汽油（以用手攥不出油滴为适宜）擦净油垢；清洗长度不少于连接长度的1.2倍。

2）剥铝股：自钢芯铝绞线端头向内量L+△L+20mm 处用绑线扎牢，自钢芯端头向内量 L+△L+5mm长度做一割铝股印记。

为防止铝股剥开后钢芯散股，在松开绑线后先在端头打开一端铝股，将露出的钢芯端头用绑线扎牢固。

然后用钢锯在印记处将铝股割掉。
