助剂基础

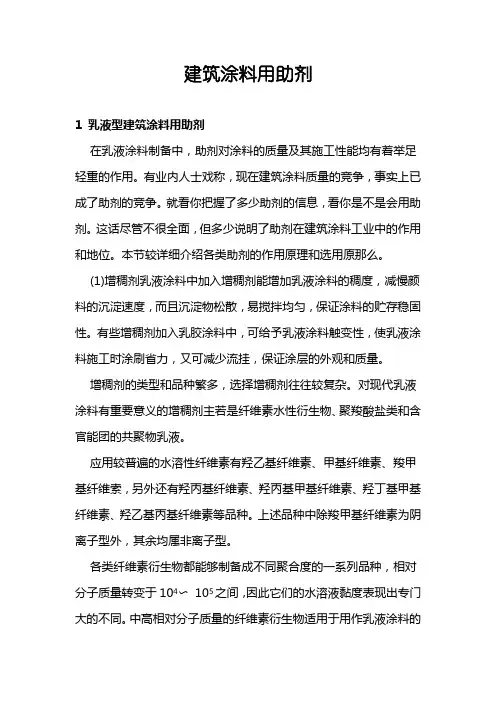

建筑涂料用助剂1 乳液型建筑涂料用助剂在乳液涂料制备中，助剂对涂料的质量及其施工性能均有着举足轻重的作用。

有业内人士戏称，现在建筑涂料质量的竞争，事实上已成了助剂的竞争。

就看你把握了多少助剂的信息，看你是不是会用助剂。

这话尽管不很全面，但多少说明了助剂在建筑涂料工业中的作用和地位。

本节较详细介绍各类助剂的作用原理和选用原那么。

(1)增稠剂乳液涂料中加入增稠剂能增加乳液涂料的稠度，减慢颜料的沉淀速度，而且沉淀物松散，易搅拌均匀，保证涂料的贮存稳固性。

有些增稠剂加入乳胶涂料中，可给予乳液涂料触变性，使乳液涂料施工时涂刷省力，又可减少流挂，保证涂层的外观和质量。

增稠剂的类型和品种繁多，选择增稠剂往往较复杂。

对现代乳液涂料有重要意义的增稠剂主若是纤维素水性衍生物、聚羧酸盐类和含官能团的共聚物乳液。

应用较普遍的水溶性纤维素有羟乙基纤维素、甲基纤维素、羧甲基纤维索，另外还有羟丙基纤维素、羟丙基甲基纤维素、羟丁基甲基纤维素、羟乙基丙基纤维素等品种。

上述品种中除羧甲基纤维素为阴离子型外，其余均属非离子型。

各类纤维素衍生物都能够制备成不同聚合度的一系列品种，相对分子质量转变于104〜105之间，因此它们的水溶液黏度表现出专门大的不同。

中高相对分子质量的纤维素衍生物适用于用作乳液涂料的增稠剂。

纤维素类增稠剂与聚合物乳液的相容性一样并非好，因此常引发乳液涂料的失光，如羧甲基纤维素对乳液涂料的消光作用专门明显，因此不宜用于有光乳液涂料中。

另外，纤维素类增稠剂容易被微生物降解和发霉。

鉴于上述缺点，纤维素类增稠剂在乳液涂料生产中已慢慢淡出。

聚羧酸盐是又一类重要的增稠剂。

要紧包括聚丙烯酸盐和聚甲基丙烯酸盐。

聚丙烯酸盐和聚甲基丙烯酸盐在乳液涂料生产中有专门大作用。

当其相对分子质量较小时（小于103)可用作分散剂，而相对分子质量大于103时可作为增稠剂。

这种增稠剂在碱性条件下对乳液的增稠作用明显。

聚丙烯酸盐和聚甲基丙烯酸盐的最大优势是与丙烯酸酯类乳液相容性好，所增稠的乳液容易成膜，涂膜平整而且可不能被消光，适合有光乳液涂料的制备。

化学试剂和助剂制造行业介绍
化学试剂和助剂制造行业是指以化学原料为基础，经过一系列的化学反应或加工工艺制造出各种化学试剂和助剂的产业。

该行业广泛涉及生物技术、医药、冶金、石油化工、农业、食品等领域。

化学试剂主要是指在化学实验、分析、研究和工业生产中用于检验、测定、试验和制备的物质。

常见的化学试剂包括无机试剂、有机试剂、标准物质、分析试剂、溶剂、中间体等。

化学试剂的制造通常需要严格的程序控制和质量检验，以确保其准确度和可靠性。

助剂是指用于改善某种物质性能、调整工艺过程或增强特定功能的添加剂。

根据用途和功能的不同，助剂可以分为多种类型，例如催化剂、阻燃剂、稳定剂、增塑剂、防腐剂、增溶剂等。

助剂的制造需要掌握特定的化学配方和生产工艺，以确保其性能和质量的稳定。

化学试剂和助剂制造行业的发展受到各个相关领域的需求推动。

在医药和生物技术领域，对于高纯度、高效性和高稳定性的化学试剂和助剂需求不断增加；在石油化工和冶金领域，对于催化剂和稳定剂等助剂的需求也呈现出快速增长的趋势；而在农业和食品领域，对于增溶剂、防腐剂等助剂也有着广泛的需求。

然而，化学试剂和助剂制造行业也面临一些挑战。

例如，原材料的供应和质量的保障、环境污染处理、成本控制等问题都需要解决。

同时，国际竞争的加剧也对企业的创新能力和市场开
拓能力提出了更高的要求。

总体来说，化学试剂和助剂制造行业是一个关键的基础产业，对于推动其他相关领域的发展具有重要作用。

随着技术的不断进步和需求的不断变化，该行业仍然具有较大的发展潜力。

塑料助剂熔点相差太大偏流或抱螺杆现象
塑料助剂的熔点与基础塑料的熔点相差太大，会导致在塑料加工过程中出现偏流或抱螺杆现象。

这是因为在塑料加工过程中，塑料助剂的熔点较高，需要较高的温度才能使其熔化，而基础塑料的熔点较低，可以在较低的温度下熔化。

当两者一起加热时，塑料助剂不能完全熔化，形成了不均匀的熔体。

由于塑料助剂没有熔化，它们无法与基础塑料均匀混合在一起，从而产生了粘性差异。

在塑料加工机器的螺杆旋转时，较低粘性的基础塑料会被推向前方，而较高粘性的塑料助剂则会滞留在后方，产生偏流或抱螺杆现象。

为了解决这个问题，可以采取以下措施：
1. 调整加热温度：增加加热温度可以提高塑料助剂熔化的温度，与基础塑料更好地混合在一起。

2. 调整螺杆速度：降低螺杆速度可以减少塑料助剂滞留在后方的现象，提高混合效果。

3. 使用分散剂：添加适量的分散剂可以降低塑料助剂的粘性，使其更容易与基础塑料混合在一起。

4.设计合理的模具结构：合理设计模具结构可以减少偏流或抱
螺杆现象的发生。

5.选择更适合的塑料助剂：选择与基础塑料熔点相近的塑料助剂，可以减少熔点差异带来的问题。

在涂料制备的分散阶段，需要涂料具有较低的黏度，即流动性好，易分散；在涂料贮存阶段，涂料则需要在流变助剂的帮助下保持较高黏度，维持涂料系统的稳定，防止颜填料沉降；在涂料施工阶段，需要涂料系统呈现牛顿型流体的特性。

而涂料自身无法满足这些特性需要加入一定量的流变助剂，改善涂料的流变特性，以满足各方面要求。

聚酰胺蜡流变助剂因其具有良好的防沉性、防流挂性，通用性广等优点而广泛应用于水性涂料体系。

聚酰胺蜡粉体经过溶剂活化后，通过分子间氢键形成立体的网状结构，从而使涂料具备良好的触变性能。

由于活化过程中的溶剂、温度、剪切速率等均会影响聚酰胺蜡的流变性能]，为使操作工艺简化，市面供选择的产品有已活化的蜡浆。

聚酰胺蜡流变助剂的作用主要体现在通过分子间氢键形成立体的网状结构，增加涂料的触变性，使涂料具有更好的抗流挂性。

触变系数反映了流体在剪切力作用下，结构被破坏后恢复原有结构的能力的好坏.触变系数越大则表明低剪切力下涂料黏度高，有助于涂料的防沉与抗流挂，高剪切力下涂料黏度低，有利于涂料湿膜的流平效果。

在液体涂料体系中，成膜物、颜填料、溶剂、助剂各组分之间构成一种相互作用的网状结构，当体系受到剪切速率逐渐增大时，体系中各组分之间的网状结构逐渐被破坏，体系黏度逐渐降低；当剪切停止时，黏度不再下降，开始回升。

但是组分之间的网状结构并不是立刻就能形成，只能是逐渐恢复，恢复时间的快慢体现在涂层的抗流挂性能的好坏上，恢复时间相对较快的抗流挂性能较好。

施工过程中理想的涂料系统呈现牛顿流体的特性，剪切力撤消后的结构恢复与时间的相关性，既要恢复迅速防止流挂和流淌，又不能太快而影响流平. 聚酰胺蜡流变助剂对涂膜的光泽存在轻微的影响，会使涂膜光泽稍微下降，但影响较小，对涂膜光泽要求不高的情况下可以使用。

增稠剂是水性涂料黏度的主贡献者，是抗流挂能力的基础。

水性涂料可以通过高黏度来实现抗流挂的需求，这是基于对流平性的牺牲，尤其对于立面施工来讲.在相同斯托默黏度的前提下无机流变助剂Ａ可以带来更快的黏度回复速度。
