第四讲 PCB设计实例

图10-10 过孔的设置

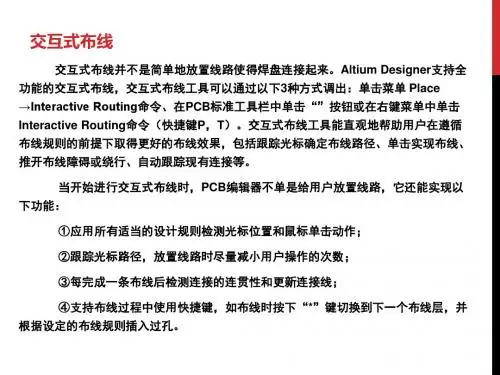

1．添加过孔并切换板层 在布线过程中按数字键盘的“*”或“+”键添加一个过孔并切换到下一个信 号层。按“-”键添加一个过孔并切换到上一个信号层。该命令遵循布线层 的设计规则，也就是只能在允许布线层中切换。单击以确定过孔位置后可继 续布线。 2．添加过孔而不切换板层 按“2”键添加一个过孔，但仍保持在当前布线层，单击以确定过孔位置。 3．添加扇出过孔 按数字键盘的“/”键为当前走线添加过孔，单击确定过孔位置。用这种方 法添加过孔后将返回原交互式布线模式，可以马上进行下一处网络布线。本 功能在需要放置大量过孔（如在一些需要扇出端口的器件布线中）时能节省 大量的时间。 4．布线中的板层切换 当在多层板上的焊盘或过孔布线时，可以通过快捷键L把当前线路切换到另 一个信号层中。本功能在布线时当前板层无法布通而需要进行布线层切换时 可以起到很好的作用。 5.PCB板的单层显示 在PCB设计中，如果显示所有的层，有时显得比较零乱，需要单层显示， 仔细查看每一层的布线情况，按快捷键Shift + S就可单层显示，选择那一层 的标签，就显示那一层；在单层显示模式下，按快捷键Shift + S又可回到多 层显示模式。
② 450（B）；
③ 450圆角（C）； ④ 900（D）；
⑤ 900圆角（E）。
图10-3 不同的拐角类形
弧形的拐角的弧度可以通过快捷键“，”（逗号）或“。” （句号）进行增加或减小。使用Shift+“。”快捷键或Shift＋“，” 快捷键则以10倍速度增加或减小控制。 使用Space键可以对拐角的方向进行控制切换。
2 连接飞线自动完成布线
在交互式布线中可以通过Ctrl十单击操作对指定 连接飞线自动完成布线。这比单独手工放置每条线路效 率要高得多，但本功能有以下几方面的限制。

29
初学者设计时需掌握的基本原则是：
1. 板面允许的情况下，导线尽量粗一些。 2. 导线与导线之间的间距不要过近。 3. 导线与焊盘的间距不得过近。 4. 板面允许的情况下，焊盘尽量大一些。
30
（三）常见错误
① 可挽回性错误
多余连接——切断 丢失连线——导线连接
② 不可挽回性错误
IC引脚顺序错误 元件安装方向、外形尺寸、引脚方向错误。
34
送厂家加工印制板的工艺要求：
1. 板材厚度 板材的平整度 2. 印制板实际尺寸 3. 阻焊 4. 丝印 5. 镀铅锡 镀金 6. 通孔测试（针床测试、非针测试） 7. 厂家测试报告等
35
训练、大赛、科研需要手工制作印制板,请 到清华大学科教仪器厂电子实习基地, 使 用印制板快速制作系统设备。
转印机
高速视频台转
高速组合台转
36
特点:
快捷————30分钟，立等可取 廉价————0.01～0.05元/ cm2 优质————手工操作，专业水平 精密————线宽≥0.2mm
37
谢谢
38
16
3. 确认元器件安装方式
① 表面贴装 ② 通孔插装
17
4. 阅读分析原理图
① 线路中是否有高压、大电流、高频电路，
对于元器件之间、线与线之间通常耐压200V/mm； 印制板上的铜箔线载流量，一般可按1A/mm估算； 高频电路需注意电磁兼容性设计以避免产生干扰。
18
4. 阅读分析原理图
② 找出干扰源
热压铜箔(厚度35μm)
单面板
基板（材料、厚度有多种规格）
13
热压铜箔(厚度35μm) 双面板
基板（材料、ቤተ መጻሕፍቲ ባይዱ度有多种规格）

3.2.3 加载元件库
（3）选择ST Microelectronics文件夹中元件库 ST Operational Amplifier.Intlib，单击“打开”按 钮，完成元件库的加载。
3.2.4 放置元件
1．打开库文件面板 （Libraries）
在面板中选择 ST Operational Amplifier.Intlib 库，将其设置为当前元件库
（4）勾选当前图纸名称（系统默认为选中） （5）使用索引控制，勾选起始索引，系统默认的起 始号为1，习惯上不必改动，如需改动可以单击右侧 的增减按钮 ，或直接在其文本框内输入起始号码。 对于单张图纸来说，此项可以不选。
3.3.1 自动标识元件
2. 自动标识的操作 （6）单击更新列表按钮“Update changes List” ， 弹出如下信息框。单击 按钮确认后，可见元件列表
3.3.1 自动标识元件
2. 自动标识的操作
（7）单击接受修改（创建ECO文件） 按钮，弹出项目修改命令对话框
（8）单击校验修改
按钮，验证修改是否正
确， “Check”栏显示“√”标记，表示正确。
（9）单击执行修改
按钮，“Check”和
“Done”栏同时显示“√”标记，说明修改成功
3.3.1 自动标识元件
3.2.1 创建一个项目
（1）启动Atium Designer系统。 （2）执行菜单命令【File】/【New】/【PCB Project】，弹出项目面板 （3）执行菜单命令【File】/ 【Save Project】， 在弹出的保存文件的对话框中输入文件名
3.2.2 创建原理图文件
（1）执行菜单命令【File】/【New】/ 【Schematic】，在项目中创建一个新原理图文件
