智能消防泵振动噪声检测仪的设计
摘要 根据光电转换原理，采用反射式光纤位移传感器对振动量进行检测，
采用电容式驻极体对噪声信号进行检测，设计振动信号、噪声信号调理电路和带
通滤波器，通过高速A/D板采集和转换数据。计算机显示结果表明，反射式光纤
位移传感器和驻极体是消防泵振动、噪声检测的有效工具，在消防泵的减振降噪
中有很好的应用价值。

关键词 振动测量；噪声测量；光纤传感器；驻极体
0 引言
消防泵是消防灭火供水系统的核心部件，振动和噪声可以反映消防泵的设计
和制造质量，是消防泵重要的质量指标，准确的测量消防泵的振动和噪声有利于
更好的评价消防泵的质量。机械振动在媒介中传播会产生噪声，通过对噪声的检
测，进而分析振动的情况。

消防泵一般使用环境较差，容易锈蚀、氧化，如没有好的检测手段，就不便
于及时测试检修，将会带来很大的消防隐患。目前消防监督执法人员主要凭工作
经验到现场启动水泵看振动，听噪音，判断消防水泵是否正常运行。这种人工测
试方法费时费力、效率低，且测试的振动及噪声误差大，随机性大。因此我们需
要一种造价低廉、使用方便且测量准确的振动噪声检测仪。

1 系统总体设计
1、1 主要技术指标
1) 功能：本仪器可用于ZZ20H20kH～振动和噪声信号的智能检测；
2) 仪器的检测项目：振动、噪声；
3) 振动信号的技术参数：
位移测试范围：0.5～20mm
不确定度：5%
频率范围：20HZ～20kH
Z

探头：￠2.5

光纤长度：3m左右
4) 噪声信号的技术参数：
频响：20～20kH
Z
输出阻抗：600Ω
信噪比：S/N=46dB（1kHZ，1μbar）
最大声压电平：126dB SPL

1、2 方案选择
1） 开关电源选择降压式；
2） 测振传感器的选择：
振动测量中，可以选用加速度传感器，速度传感器和位移传感器。最常用的
振动测量传感器按各自的工作原理可分为压电式加速度传感器、磁电式速度传感
器、电涡流式位移传感器、光纤测振传感器。

考虑四种方案，压电式传感器具有“低通”特性，在测量低频尤其小振幅振
动时，加速度值小，灵敏度有限，输出的信号很微弱，信噪比很低；磁电式振动
速度传感器中存在机械运动部件，它与被测系统同频率振动，限制了传感器的测
量上限（上限频率一般在1000Hz以下）；电涡流式位移传感器表面的微裂缝和被
测材料的电导率和导磁率对灵敏度有影响；光纤位移传感器灵敏度高（可达到纳
米量级）、响应速度快、分辨率高（0.01%FS），测量范围宽（300μm～20mm），抗
电磁干扰能力强，非接触式测量，可在小位移范围内进行高速位移测量。综合考
虑以上四种传感器的特点，本设计选用光纤式位移传感器。

3） 噪声传感器的选择：
根据声级计的工作原理，采用传声器及相关电路设计噪声传感器。传声器部
分选用电容式驻极体。

2 原理分析
2、1 反射式光纤位移传感器的工作原理
反射式光纤位移传感器是一种传输型光纤传感器。其原理如图1所示，光纤
采用Ｙ型结构，两束光纤一端合并在一起组成光纤探头，另一端分为两支，分别
作为光源光纤和接收光纤。光从光源耦合到光源光纤，通过光纤传输，射向反射
片，再被反射到接收光纤，最后由光电转换器接收，转换器接受到的光源与反射
体表面性质、反射体到光纤探头距离有关。当反射表面位置确定后，接收到的反
射光光强随光纤探头到反射体的距离的变化而变化。显然，当光纤探头紧贴反射
片时，接收器接收到的光强为零。随着光纤探头离反射面距离的增加，接收到的
光强逐渐增加，到达最大值点后又随两者的距离增加而减小。
图1 反射式位移传感器原理
如图1所示的光纤传感探头，当光纤传感器固定时，反射器可在光纤探头前
作垂直于探头方向的移动。设反射面到探头的间距为x，则光纤探头的调制函数
为：




)2(exp)2()(2220xrxRSIxI
A


其中： 对于本系统设计采用的多模光纤，＝1；
光纤芯半径0a＝0.1mm；
两光纤间距mmr34.0；
综合调制参数＝0.026。
图2所示就是反射式光纤位移传感器的输出特性曲线，系统可工作于两个区
域中，前沿工作区和后沿工作区。当在前沿工作区中工作时，可以获得较宽的动
态范围。利用这条特性曲线可以通过对光强的检测得到位移量。在下图中可以看
出，系统得出的光强和距离对应在0.5～20mm线性度很好。

图2 反射式光纤位移传感器的输出特性
2、2 驻极体传声器的工作原理
噪声传感器探头采用电容式驻极体传声器，它由声电转换和阻抗转换两部分

0 20 30 40 50 60 70 80 90

Lux
80
70
60
50
40
30
20
组成，如图3所示。声电转换部分的关键元件是驻极体振动膜，它是一个极薄的
塑料膜片，在它上面蒸发一层纯金薄膜，然后经高压电场驻极后，两面分别驻有
异性电荷。膜片的蒸金面向外与金属外壳相连通，膜片的另一面用薄的绝缘垫圈
隔开，这样蒸金膜面与金属极板之间就形成了一个电容器。驻极体振膜与背极靠
得很近，它们之间的电容约3OpF。由于容量小，该电容话筒输出阻抗很高，约
几十兆欧，所以使用时须加入阻抗转换部分。阻抗转换部分由场效应管担任，它
的主要作用就是把几十兆欧的阻抗转变为与放大器匹配的阻抗。场效应管的G
极接金属极板，D和S极与外接电路连接，其输出形式如图4所示。

1
2
3

4
5

6

1━内前壳 2━驻极体振动膜 3━绝缘垫
4━金属极板 5━场效应管 6━外壳
图3 驻极体传声器结构示意图
图4 驻极体传声器的输出形式
3 系统电路设计
系统总体框图如图5所示。

图5 系统总体框图
光纤传感器及相关线路如图6所示。

滤
波
电
路

数
据
存
储
及
分
析

硬件实现
软件实现

计
算
机

放
大
电
路

驻极体 滤波电路 消防泵 测振传感器 开关电源 放
大
电
路
图6 光纤传感器及相关电路
用驻极体采集噪声信号时，因为带宽较宽，所以采用一级二阶高通滤波器和
一级低通滤波器相级联组成带通滤波器。电路图如图7所示。

图7 宽带带通滤波器
4 数据采集和分析
试验时，对消防泵进水口、叶轮、出水口和电机分别进行数据采集。图8
是一组具有代表性的数据。图中上半部分为振动信号的时域信号特性曲线，下半
部分为噪声信号的频率特性曲线。
（a）进水口的信号
（b）叶轮的信号
（c）出水口的信号

（d）电机的信号
图8 各信号的单边自功率谱

由试验结果可以清楚地了解振动和噪声的频率分布情况，信号主要集中在几
个主要的频率上，各数据接近程度较高，说明检测中所得到的噪声信号主要是由
于振动引起的，进一步表明检测对象设计和制造的质量较好，处于正常工作状态。

5 结论
实验结果表明，系统基本能达到设计所要求的参数指标，实现了振动噪声检
测的一体化及智能化，经济实用，在消防泵振动、噪声检测中有很好的应用价值。
参考文献
[1] 胡斌.图表细说元器件及实用电路, 电子工业出版社, 2006
[2] 吴宗汉、王丽、李军. 驻极体与驻极体话筒，东南大学出版社，2004
[3] 王昊、李昕. 集成运放应用电路设计360例，电子工业出版社，2007
[4] 罗光明、张春喜等.光纤振动传感器的信号检测电路设计.北京：北京航空航天大学
仪器科学与光电工程学院.2008-2
[5] 金强有.振动信号测试分析系统分析设计.浙江杭州：中国计量学院信息工程学
院.2008
[6] Zielinski M, Ziller G Non-contact blade vibration measurement system for
aero engine application [C]//17 th International Symposium on Air breathing
Engines, September 4-9,2005. Munich, Germany, 2005:1220

合集下载

消防给水及消火栓系统系统调试与验收

消防给水及消火栓系统系统调试与验收

消防给水及消火栓系统系统调试与验收【1】系统调试1、消防给水及消火栓系统调试应在系统施工完成后进行，并应具备下列条件：（1）天然水源取水口、地下水井、消防水池、高位消防水池、高位消防水箱等蓄水和供水设施水位、出水量、已储水量等符合设计要求；（2）消防水泵、稳压泵和稳压设施等处于准工作状态；（3）系统供电正常，若柴油机泵油箱应充满油并能正常工作；（4）消防给水系统管网内已经充满水；（5）湿式消火栓系统管网内已充满水，手动干式、干式消火栓系统管网内的气压符合设计要求；（6）系统自动控制处于准工作状态；（7）减压阀和阀门等处于正常工作位置。

2、系统调试应包括下列内容：（1）水源调试和测试；（2）消防水泵调试；（3）稳压泵或稳压设施调试；（4）减压阀调试；（5）消火栓调试；（6）自动控制探测器调试；（7）干式消火栓系统的报警阀调试，并应包含报警阀的附件电动或磁阀等阀门的调试；（8）排水设施调试；（9）联动试验。

3、水源调试和测试应符合下列要求：（1）按设计要求核实高位消防水箱、高位消防水池、消防水池的容积，高位消防水池、高位消防水箱设置高度应符合设计要求；消防储水应有不作他用的技术措施；当有江河湖海、水库和水塘等天然水源作为消防水源时应验证其枯水位、洪水位和常水位的流量符合设计要求；地下水井的常水位、出水量等应符合设计要求；（2）消防水泵直接从市政管网吸水时，应测试市政供水的压力和流量能否满足设计要求的流量；（3）应按设计要求核实消防水泵接合器的数量和供水能力，并应通过消防车车载移动泵供水进行试验验证；（4）应核实地下水井的常水位和设计抽升流量时的水位。

检查数量：全数检查。

检查方法：直观检查和进行通水试验。

4、消防水泵调试应符合下列要求：（1）以自动直接启动或手动直接启动消防水泵时，消防水泵应在55s内投入正常运行，且应无不良噪声和振动；（2）以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应分别在1min或2min内投入正常运行；（3）消防水泵安装后应进行现场性能测试，其性能应与生产厂商提供的数据相符，并应满足消防给水设计流量和压力的要求；（4）消防水泵零流量时的压力不应超过设计额定压力的140%；当出流量为设计额定流量的150%时，其出口压力不应低于设计额定压力的65%。

水泵技术参数

水泵技术参数

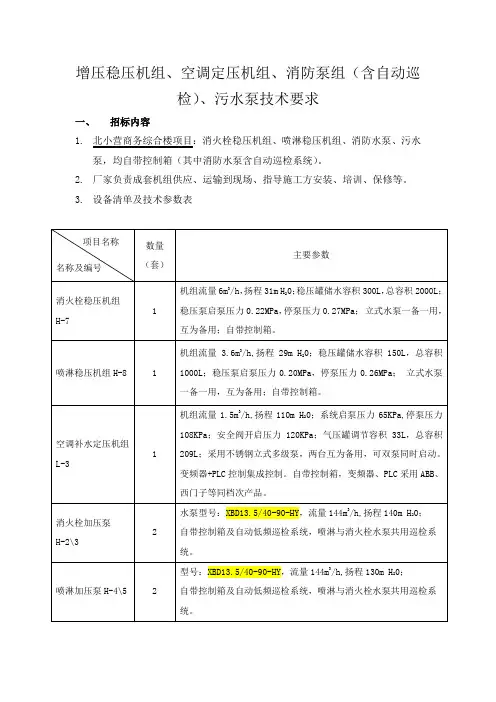

增压稳压机组、空调定压机组、消防泵组（含自动巡检）、污水泵技术要求一、招标内容1.北小营商务综合楼项目：消火栓稳压机组、喷淋稳压机组、消防水泵、污水泵，均自带控制箱（其中消防水泵含自动巡检系统）。
