2019苏科版九年级物理下册一课一测(含答案)——15.4家庭电路与安全用电(家庭电路)

第15章电功和电热单元测试1．如图所示的用电器中，工作时主要将电能转化为机械能的是( )2．电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（）A．电视机B．电饭锅C．电冰箱D．电风扇3. 各种不同的用电器各不相同，功率为200W的用电器可能是 ( )A.空调B.吸尘器C.电子计算机D.学生计算器4．家庭电路中，保险丝的主要作用是( )A．可以节省电能B．防止电路中出现短路C．限制用电器的电功率D．当电路中电流过大时自动切断电路5．发现有人触电时，正确的做法是（）A．立即打电话报警B．立即用手直接去拉触电人C．立即用干燥的木棍把电线从触电的人身上挑开D．立即远离触电的人6. 中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。

以下判断正确的是（）A.骑车发电利用了电流的磁效应B.骑车发电利用了磁场对电流的作用C.获胜小组获得的电流要大些D.两个小组烤熟面包用的发热体是串联的7．下列四个灯泡正常发光时，最亮的是( )A．“220 V 25 W”B．“220 V 60 W”C．“100 V 60 W”D．“100 V 100 W”8．关于家庭用电及安全常识。

下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施9.如图所示，两透明容器中密封着等质量的空气，通电t秒后（两容器都不向外放热），下列说法正确的是（）A.两容器中电阻产生的热量相同B.右边容器中空气的温度是左边容器中空气温度的两倍C.右边容器中空气温度的变化量是左边容器中空气温度变化量的两倍D.右边容器中空气温度的变化量是左边容器中空气温度变化量的四倍10．王老师的新家买了250 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，2200 W的柜式空调机一台，250 W的电脑一台，800 W的电饭锅一个，40 W的照明灯8盏．请为王老师选择一种合适的电能表( ) A．220 V 5 A B．220 V 15 AC．220 V 20 A D．220 V 30 A11．生活中常用的微波炉是用来加热食品的，电烤炉是利用电流的效应来取暖的。

2019-2020年九年级物理下册《15.4 家庭电路与安全用电》课堂互动学案苏科版[互动学习目标]1、知道家庭电路的组成及布线情况示意图2、会画家庭电路的电路图3、会使用测电笔判别火线和零线4、知道熔断器的作用[互动学习过程]一、家庭电路1、常见的家庭电路组成及布线情况的示意图2、部分家庭电路电路图由图可知，家庭电路的主要组成部分为：_______________________________________________________________________________ _______________________________________________________________________________ __________________1、进户线：一根是火线___________________________________________________，用字母_____表示.一根是零线___________________________________________________，用字母_____表示.家庭电路中:火线与零线之间的电压是__________V地线______________________________________________用字母_____表示.零线与地线之间的电压为___________V火线与地线之间的电压为___________V2、活动 : 观察三线插头与三线插座(1)三线插座的接线有什么要求？_________________________________________三线插座是怎样接入电路中的呢？（2）三线插头上接地线的金属片有什么特点？为什么要这样设计？观察发现：接地的插脚比其他两个插脚__________________________一些。

这样当将插头插入插座的瞬间，用电器的金属外壳首先接地，然后用电器跟火线、零线连通；而当拔下插头，用电器先与火线、零线断开，最后金属外壳再与地线分开；保证在插入和拔下插头的瞬间，即使用电器的外壳“漏电”，也不会使人触电。

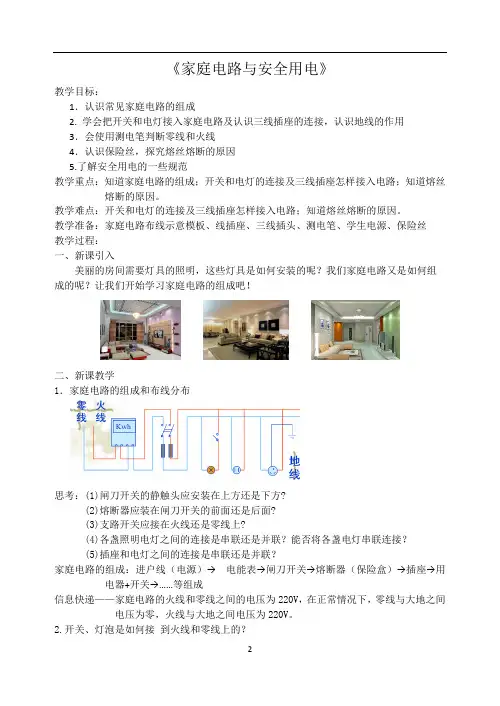

《家庭电路与安全用电》教学目标：1．认识常见家庭电路的组成2. 学会把开关和电灯接入家庭电路及认识三线插座的连接，认识地线的作用3．会使用测电笔判断零线和火线4．认识保险丝，探究熔丝熔断的原因5.了解安全用电的一些规范教学重点：知道家庭电路的组成；开关和电灯的连接及三线插座怎样接入电路；知道熔丝熔断的原因。

教学难点：开关和电灯的连接及三线插座怎样接入电路；知道熔丝熔断的原因。

教学准备：家庭电路布线示意模板、线插座、三线插头、测电笔、学生电源、保险丝教学过程：一、新课引入美丽的房间需要灯具的照明，这些灯具是如何安装的呢？我们家庭电路又是如何组成的呢？让我们开始学习家庭电路的组成吧！二、新课教学1．家庭电路的组成和布线分布思考：(1)闸刀开关的静触头应安装在上方还是下方?(2)熔断器应装在闸刀开关的前面还是后面?(3)支路开关应接在火线还是零线上?(4)各盏照明电灯之间的连接是串联还是并联？能否将各盏电灯串联连接？(5)插座和电灯之间的连接是串联还是并联？家庭电路的组成：进户线（电源）→ 电能表→闸刀开关→熔断器（保险盒）→插座→用电器+开关→……等组成信息快递——家庭电路的火线和零线之间的电压为220V，在正常情况下，零线与大地之间电压为零，火线与大地之间电压为220V。

2.开关、灯泡是如何接到火线和零线上的？你认为该按哪一种安装？为什么？3.活动：15.3观察三线插头和三线插座三线插座的接线原则：左零右火。

三线插头的接法与插座上电线的接法相对应。

思考：洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线（通常标有L字样），一条接零线（标着N），第三条线标着E，它是做什么用的？解析：原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连，万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。

4.活动：练习使用测电笔请学生自学测电笔的使用结构：金属电极、绝缘外壳、高电阻、氖管、弹簧、金属电极使用方法：三、安全用电用电安全包括：用电设备安全和人身安全1．活动：探究熔丝熔断的原因安装在熔断器中的熔丝，俗称“保险丝”，是由电阻率较大而熔点较低的铅锑合金材料制成的。

??? 如何选用保险丝？
某同学家里由于用电不当，经常烧保险丝， 一气之下，他找了一根铁丝代替保险丝接上 结果这“保险丝”真的没有烧坏，你觉得他 这样做妥当吗？为什么？
不行，因为铁丝、铜丝在电流过大时不熔 断，起不到保险的作用。（该行为千万不 能试!）
四、两种类型的触电
是否人体一接触到电就称为触电呢？
保险丝应安装在__干__路上。
家庭电路中电流过大的原因
原因一: 短路(电流过大) 原因二: 总功率过大
❖1、使教育过程成为一种艺术的事业。 ❖2、教师之为教，不在全盘授予，而在相机诱导。2021/10/262021/10/262021/10/2610/26/2021 1:58:59 AM ❖3、一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人4、智力教育就是要扩大人的求知范围 ❖5、教育是一个逐步发现自己无知的过程。 ❖6、要经常培养开阔的胸襟，要经常培养知识上诚实的习惯，而且要经常学习向自己的思想负责任。2021年10月 2021/10/262021/10/262021/10/2610/26/2021 ❖7、风声雨声读书声，声声入耳；家事国事天下事，事事关心。2021/10/262021/10/26October 26, 2021 ❖8、先生不应该专教书，他的责任是教人做人；学生不应该专读书，他的责任是学习人生之道。2021/10/262021/10/262021/10/262021/10/26
况下零线和地之间电压为_零____。
➢低压供电线路先后通过 电能表 闸刀开关 熔断器 接到家庭电路上。
➢家庭电路中各盏灯应 并 联，开关与它所 控制 的电灯应是 串 联，插座与电灯应 是 并 联，熔断器和用电器应 串 联。
四、探究熔丝熔断的原因 思考：熔丝熔断的原因是什么？
