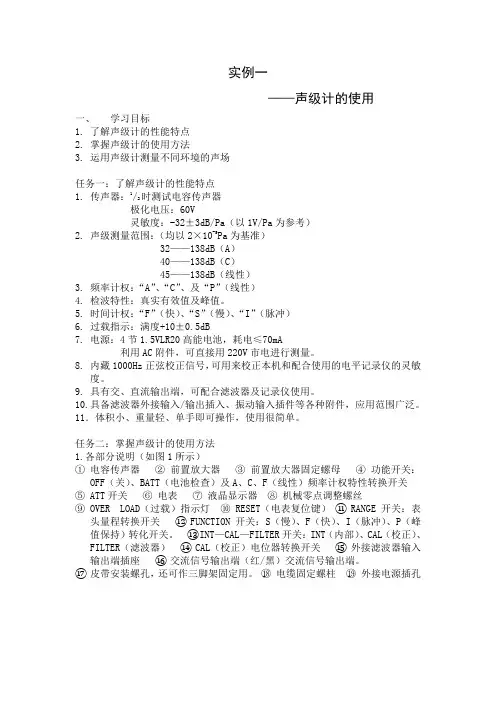

实例一——声级计的使用一、学习目标1.了解声级计的性能特点2.掌握声级计的使用方法3.运用声级计测量不同环境的声场任务一：了解声级计的性能特点时测试电容传声器1. 传声器：1/2极化电压：60V灵敏度：-32±3dB/Pa（以1V/Pa为参考）2. 声级测量范围：（均以2×10-5Pa为基准）32——138dB（A）40——138dB（C）45——138dB（线性）3. 频率计权：“A”、“C”、及“P”（线性）4. 检波特性：真实有效值及峰值。
5. 时间计权：“F”（快）、“S”（慢）、“I”（脉冲）6. 过载指示：满度+10±0.5dB7. 电源：4节1.5VLR20高能电池，耗电≤70mA利用AC附件，可直接用220V市电进行测量。
8. 内藏1000Hz正弦校正信号，可用来校正本机和配合使用的电平记录仪的灵敏度。
9. 具有交、直流输出端，可配合滤波器及记录仪使用。
10.具备滤波器外接输入/输出插入、振动输入插件等各种附件，应用范围广泛。
11．体积小、重量轻、单手即可操作，使用很简单。
任务二：掌握声级计的使用方法1.各部分说明（如图1所示）①电容传声器②前置放大器③前置放大器固定螺母④功能开关：OFF（关）、BATT（电池检查）及A、C、F（线性）频率计权特性转换开关⑤ ATT开关⑥电表⑦液晶显示器⑧机械零点调整螺丝⑨ OVER LOAD（过载）指示灯⑩ RESET（电表复位键）⑪ RANGE开关：表头量程转换开关⑫ FUNCTION开关：S（慢）、F（快）、I（脉冲）、P（峰值保持）转化开关。
⑬INT—CAL—FILTER开关：INT（内部）、CAL（校正）、FILTER（滤波器）⑭ CAL（校正）电位器转换开关⑮外接滤波器输入输出端插座⑯交流信号输出端（红/黑）交流信号输出端。
⑰皮带安装螺孔，还可作三脚架固定用。
⑱电缆固定螺柱⑲外接电源插孔图12.测量前准备2.1电池的安装方法（如图2所示）2.1.1将功能开关④置OFF，按本机背面电池盖上部的▲处，取出电池盖。
数字式声级计操作指导书（IATF16949-2016/ISO9001-2015）1.0目的提供GM1353数字式声级计的正确操作方法，确保噪音检测数据的准确性。
2.0适用范围适用于GM1353数字式声级计（以下简称声级计）的操作及管理。
3.0职责质管部负责声级计的管理工作，检验员实施具体操作。
4.0内容4.1声级计的技术参数4.2声级计的各部件名称①防风球（电容麦克风）②LCD显示屏③最大/最小/当前值锁定键④测量数据保持键⑤电源开关/背光开关键GM1353数字式声级计4.3声级计操作说明4.3.1打开声级计背面电池盖，装入3节1.5VAAA电池，盖上电池盖。
4.3.2声级值读取：按下电源开关/背光开关键，LCD面板全屏显示1秒钟后即时显示当前环境噪音的声级值，数值根据当前环境噪音的大小而变动。
4.3.3最小声级值锁定：按下按键③，进入“MIN”测量模式，当前数值被锁定，直到最小值出现之后替换当前值。
4.3.4最大声级值锁定：再按一下按键③，进入“MAX”测量模式，当前数据将被锁定，直到最大值出现之后替换掉当前值，再按一下该按键，返回测量模式。
4.3.5测量数据保持：按下“HOLD”键，当前测量数据将被锁定，再次按下该键退出锁定。
4.3.6LCD背光灯操作：短按电源开关/背光开关键，LCD背光灯打开，再次短按该键，LCD背光关闭。
4.3.7关机：声级计默认10分钟无任何操作自动关机，或者长按电源开关/背光开关键2秒后手动关机，开机时长按电源开关/背光开关键3秒，LCD显示“UOF”则不会自动关机，只能手动关机。
4.4声级计使用注意事项4.4.1当电池电力不足时，LCD面板上会出现欠电符号，表示此时电池电力将不够用，必须更换新电池。
4.4.2请勿将声级计置于高温、潮湿的地方使用。
4.4.3长时间不使用时请取出电池，避免电解液漏出而损伤声级计。
4.4.4在室外场合测量噪音时，将防风球装于麦克风头上，避免麦克风直接被风吹到而测量到其他杂音。
AWA6218A+/B+噪声统计分析仪操作规程
一、使用条件
1、气温：-10℃～+50℃
2、相对温度：25%～90%
3、气压：65kPa～108 kPa
二、操作步骤
1、按下仪器上端“开/复位”键，仪器屏幕上提示仪器型号，接着进入主菜单。
2、在主菜单下，光标在“测量”处按下“确定”键，可以进入测量子菜单。
3、在测量子菜单下，选择噪声统计分析，按下“确定”键，仪器进入噪声统计分析。
4、在噪声统计分析模式下，按“启动/暂停”键进入测量状态，当右上角显示“完成”时，说明测量结束并保存了当前数据。
5、返回主菜单，可选择调阅，查看测量结果。
6、在主菜单下选择综合参数设置，可对测量时间，计权方法，采样间隔、时钟日期等进行设置。
三、注意事项
1、测试电容传声器是一种精密仪器，不能碰撞，存放时注意防潮。
2、仪器长期不用时，应取出电池以免电池漏液。
3、仪器不用时，建议发入便携箱内保存。
4、仪器不得暴晒、雨淋，当有风时应带上风罩。
5、仪器日历时钟和设置的参数在关机状态下有效保存期为三个
月，届时请开机充电一天，以免日历时钟和参数丢失。
