多级真空泵厂家产品原理及特点 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 一、BZJ系列多级罗茨真空泵概述： BZJ系列双段罗茨真空泵（罗茨泵），是我公司在2ZJ系列单级罗茨泵的基础上，经过精心研究研发成功的新一代更新换代产品，各项指标均达到国外同类产品水平。 目前在国内，罗茨真空机组获得高真空的主要方式是多台罗茨泵串联再加前级泵，多台罗茨泵串联虽然比较灵活，但是管路连接复杂，设备组成复杂，增加了泄漏点和维修成本，随着罗茨真空泵的广泛应用和相关产业技术要求的提高，人们越来越需要一种使用及维护简便、运行可靠的新式罗茨真空泵提高自己的生产效率，降低生产成本。 双段式罗茨真空泵将两台串联的单级罗茨真空泵集成为一体，将设备的使用，双段式罗茨真空泵的研制成功，优化了机组的结构组成，降低了使用成本。 二、BZJ系列多级罗茨真空泵主要结构及原理： 1、转子:转子为罗茨真空泵的核心部件，设计加工要求高，经精密数控机床加工而成，每台共四个，装在一对平行的轴上，每根轴上装配尺寸不同，两个转子； 2、壳体：根据一定的抽速比例，壳体由中大小不一的两个腔，也即高低真空腔；
水环式机械真空泵选型计 算 （业务培训教材） （4） 苏州和顺泵业有限公司 2007年1月15日 一. 前言 多年以来，关于电站凝汽器真空泵的选型一直是各方争执的焦点：真空泵如何选才经济合理？用哪一 个标准来判定真空泵选型满足电厂设计与运行要求。 现综述国内、外相关真空泵选型资料，并参照国内电厂多年的运行经验，在广泛征求设计人员意见的同时结合国内运行实际，对真空泵的选型做一个简要的说明。从中找出一种适合中国国情的真空泵选型计算方法。 此选型方法仅适用于燃煤机组（不包含空冷机组）、燃机电厂、核电站及射水抽吸气改造------别成册。 二. 电厂凝汽器真空泵的选型计算 真空泵的作用就是从凝汽器内抽出不凝结的气体，以及随不凝结气带出来的来不及冷却的水蒸汽，维 持凝汽器的真空。具体来说就汽轮机凝汽器排汽压力的高低直接影响到汽轮的效率，火电机组靠凝汽器在汽轮机排汽口建立并维持一定的真空（由真空泵来完成），以增加汽轮机蒸汽的可用焓降，提高汽轮机的热效率。
据统计，300MW机组凝汽器压力每降低1KPa，汽轮机的汽耗将减少1.5%-2.5%。发电量约增加1%， 由此可见维持凝汽器真空作用的重要性。 选型计算的目的，是为了选取适当的真空泵与电厂汽轮机发电机组及使用条件相匹配。 水环式机械真空泵选型需要满足汽轮机凝汽器起动和正常运行两种工况。 1.启动工况： 众所周知，汽轮机在启动前，凝汽器两侧容积均被空气所占有，水环真空泵需抽吸、排除凝汽器汽侧 汽缸内及抽吸管道内等部位的空气，使凝汽器在规定的时间内达到一定的真空度。在西欧国家一般要求30分钟内使凝汽器压力达到200mbar～400mbar，以便启动汽轮机。我国要求启动真空压力为300mmHg相当于上限400mbar(1mmHg=1.33mbar)。 水环式机械真空泵抽吸时间计算公式： T=（60V k /ns）Ln(P 2 /P 1 ) t-----真空泵需抽吸凝汽器真空时间 min V k ----真空泵需抽吸空间容积 m3 n----启动时，真空泵运行数量 S----真空泵在抽吸压力P 1 条件下真空泵下抽气量 m3/h P 2 ---真空泵排出口压力 mbar P 1 ---真空泵需要抽吸的真空度 mbar 2.运行工况

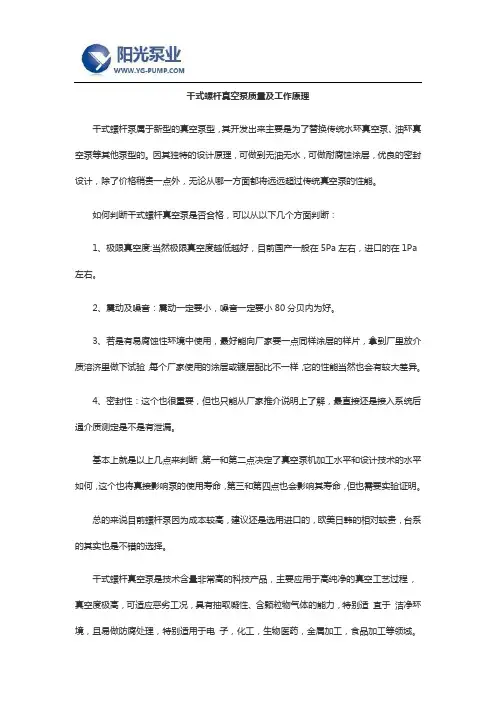

干式螺杆真空泵质量及工作原理 干式螺杆泵属于新型的真空泵型，其开发出来主要是为了替换传统水环真空泵、油环真空泵等其他泵型的。因其独特的设计原理，可做到无油无水，可做耐腐蚀涂层，优良的密封设计，除了价格稍贵一点外，无论从哪一方面都将远远超过传统真空泵的性能。 如何判断干式螺杆真空泵是否合格，可以从以下几个方面判断： 1、极限真空度:当然极限真空度越低越好，目前国产一般在5Pa左右，进口的在1Pa 左右。 2、震动及噪音：震动一定要小，噪音一定要小80分贝内为好。 3、若是有易腐蚀性环境中使用，最好能向厂家要一点同样涂层的样片，拿到厂里放介质溶济里做下试验，每个厂家使用的涂层或镀层配比不一样，它的性能当然也会有较大差异。 4、密封性：这个也很重要，但也只能从厂家推介说明上了解，最直接还是接入系统后通介质测定是不是有泄漏。 基本上就是以上几点来判断，第一和第二点决定了真空泵机加工水平和设计技术的水平如何，这个也将真接影响泵的使用寿命，第三和第四点也会影响其寿命，但也需要实验证明。 总的来说目前螺杆泵因为成本较高，建议还是选用进口的，欧美日韩的相对较贵，台系的其实也是不错的选择。 干式螺杆真空泵是技术含量非常高的科技产品，主要应用于高纯净的真空工艺过程, 真空度极高，可适应恶劣工况，具有抽取凝性、含颗粒物气体的能力，特别适宜于洁净环境，且易做防腐处理，特别适用于电子，化工，生物医药，金属加工，食品加工等领域。
1、工作腔内无任何介质，可获得清洁真空 2、工作腔及螺杆转子表面有防腐涂层，可适应恶劣工况 3、气体在泵内无压缩，适宜抽取可凝性气体 4、单台泵可从大气抽至1Pa，真空系统可大大简化。 5、水温对真空影响小，节水达90%以上,甚至可以不耗水。 6、不耗油,无滴漏 7、旋转部件间无摩擦,可高速运转,整机体积小 8、结构简单，维护方便。 9、被抽气体直接排出泵体，不污染水，无环保压力，气体回收更便捷。
论述题 11.试述离心式水泵减漏环的作用及常见类型。 答：作用：减少回流，承受摩损。常见类型：单环型，双环型，双环迷宫型。 12.单级单吸式离心泵可采用开平衡孔的方法消除轴向推力，试述其作用原理及优缺点。 答：在叶轮后盖板上开平衡孔并在后盖板与泵壳之间加装减漏环。压力水经减漏环时压力下降，并经平衡孔流回叶轮中，使叶轮 后盖板的压力与前盖板相近，这样即消除了轴向推力。 优点：结构简单，容易实行。 缺点：叶轮流道中的水流受到平衡孔回流水的冲击，使水力条件变差，水泵效率有所降低。 13.为什么离心泵的叶轮大都采用后弯式（β2＜90°）叶片。 答：后弯式叶片其Ｑ－Ｎ曲线上升平缓，有利于配用电机的运行。另外，后弯式叶片叶槽弯度小，水力损失小，有利于提高水泵 效率。因此，离心泵大都采用后弯式叶片。 14.为什么一般情况下离心式水泵要闭阀启动而轴流式水泵要开阀启动？ 答：一般离心泵随流量的增加轴功率增加，零流量时轴功率最小，而轴流式水泵随流量增加而轴功率减小，零流量时轴功率最大。故离心泵要闭阀启动而轴流式水泵要开阀启动。以达到轻载启动得目的。 15.轴流泵为何不宜采用节流调节？常采用什么方法调节工况点？ 答：轴流泵Ｑ－η曲线呈驼峰形，也即高效率工作范围很小，流量在偏离设计工况不远处效率就下降很快。因此不宜采用节流调节。轴流泵一般采用变角调节来改变其性能曲线，从而达到改变工况点的目的。 单项选择题 1.下列泵中哪一种是叶片式泵 Ａ.混流泵；Ｂ. 活塞泵；Ｃ. 齿轮泵；Ｄ. 水环式真空泵。 2.下列泵中那些属于叶片式 Ａ. 离心泵；Ｂ. 轴流泵；Ｃ. 齿轮泵; Ｄ. 水射泵; Ｅ. 混流泵；Ｆ. 旋涡泵；Ｇ. 水环式真空泵。 3.水泵性能参数中的额定功率是指水泵的 Ａ.有效功率；Ｂ. 轴功率；Ｃ. 配用电机功率；Ｄ. 配用电机的输出功率。 4.与低比转数的水泵相比,高比转数的水泵具有 Ａ. 较高扬程、较小流量; Ｂ. 较高扬程、较大流量; Ｃ. 较低扬程、较小流量; Ｄ. 较低扬程、较大流量。 5. 与高比转数水泵相比,低比转数水泵具有 Ａ. 较高扬程、较小流量；Ｂ. 较高扬程、较大流量； Ｃ. 较低扬程、较小流量; Ｄ. 较低扬程,较大流量。 ６.两台相同型号的水泵对称并联工作时每台泵的扬程为ＨⅠ(＝ＨⅡ),当一台停车只剩一台水泵运行时的扬程为Ｈ，若管路性能曲线 近似不变,则有 Ａ. ＨⅠ>Ｈ；Ｂ．ＨⅠ<Ｈ；Ｃ．ＨⅠ＝Ｈ；Ｄ.Ｈ＝２Ｈ１。 7. 某台离心泵装置的运行功率为Ｎ,采用节流调节后流量减小，其功率变为Ｎ'，则调节前后的功率关系为Ａ. Ｎ'>Ｎ ; Ｂ. Ｎ'＝Ｎ; Ｃ. Ｎ'＝２Ｎ；Ｄ.Ｎ'<Ｎ。 8. 定速运行水泵从低水池向高水池供水,当低水池水位不变而高水池水位逐渐升高时,水泵的流量 Ａ. 逐渐减小; Ｂ. 保持不变; Ｃ. 逐渐增大；Ｄ.可能增大也可能减小。 9. 离心泵的叶轮一般都采用 Ａ. 前弯式叶片; Ｂ. 后弯式叶片；Ｃ. 径向式叶片；Ｄ.可调式叶片。 10. 两台同型号水泵对称并联运行时,其总流量为ＱⅠ+Ⅱ，当一台水泵停车只剩一台运行时的流量为Ｑ,若管路性能曲线近似不变, 则有 Ａ. ＱⅠ+Ⅱ>2Ｑ ; Ｂ. ＱⅠ+Ⅱ＝2Ｑ ; Ｃ. Ｑ<ＱⅠ+Ⅱ<2Ｑ；Ｄ.ＱⅠ+Ⅱ＝Ｑ。 11. 水泵铭牌参数（即设计参数）是指水泵在 Ａ. 最高扬程时的参数; Ｂ. 最大流量时的参数; Ｃ. 最大功率时的参数; Ｄ. 最高效率时的参数。 12. 高比转数的水泵应在 Ａ. 出口闸阀全关情况下启动; Ｂ. 出口闸阀半关情况下启动; Ｃ. 出口闸阀全开情况下启动。 13. 低的比转数水泵应在 Ａ. 出口闸阀全关情况下启动; Ｂ. 出口闸阀半关情况下启动；Ｃ.出口闸阀全开情况下启动。 14. 当水泵站其它吸水条件不变时，随输送水温的增高水泵的允许安装高度 Ａ. 将增大; Ｂ. 将减小；Ｃ. 保持不变；Ｄ.不一定。 15. 离心式清水泵的叶轮一般都制成Ａ. 敞开式; Ｂ. 半开式; Ｃ.闭封式；Ｄ. 半闭封式。 16. 具有敞开式或半开式叶轮的水泵适合于输送 Ａ. 清水; Ｂ. 腐蚀性介质; Ｃ. 含有悬浮物的污水；Ｄ.高温水。 17. 减漏环的作用是 Ａ. 密封作用; Ｂ. 引水冷却作用; Ｃ. 承摩作用；; Ｄ. 减漏作用；Ｅ. 润滑作用。 18. 离心泵装置工况点可采用切削叶轮外径的方法来改变,其前提条件是 Ａ. 控制切削量在一定范围内；Ｂ. 要符合相似律; Ｃ. 要保持管路特性不变。 19. 下列哪一项不属于水泵内的水力损失 Ａ. 冲击损失; Ｂ. 摩阻损失; Ｃ. 局部损失; Ｄ. 圆盘损失。 20.下列哪几项属于水泵的水力损失 Ａ. 冲击损失; Ｂ. 摩阻损失；Ｃ. 容积损失; Ｄ. 圆盘损失; Ｅ. 局部损失。
干式真空泵介绍及发展现状 干式真空泵式指泵能从大气压下开始抽气，又能将气体直接排到大气中去，泵腔内无油或其他工作介质，而且泵的极限压力与油封式真空泵同等量级或接近的机械真空泵。 目前，大多数机械真空泵都是用油、水或其他流体充当泵的工作介质，在泵内起冷却、密封、润滑等多种作用。随着科技发展及真空应用领域的扩大，原有的真空泵出现了两个急需解决的问题：一是泵的工作解释返流污染被抽容器，在许多情况下影响产品的质量、数量，增加设备的维护成本;其次，由于某些工艺过程中的反应物质使真空泵内的介质严重变质，是泵不能正常工作。这时就要用到干式真空泵。 干式真空泵的应用主要有以下几个方面： 1.低压化学气相沉积中的多晶硅制备工艺 2.半导体刻蚀工艺，在这些生产工艺中往往用到或生成腐蚀性气体和研磨微粒。 3.除半导体工艺外某些产生微粒的工艺，不希望微粒混入泵油中，而希望微粒排出泵外，则用一定型式的干式真空泵可以满足要求。 4.在化学工业、医药工业、食品工业中的蒸馏、干燥、脱泡、包装等，要防止有机溶剂造成污染，适合用干式真空泵。 5.用做一般无油清洁真空系统的前级泵，以防止油污染。 随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体捕集泵和气体传输泵。随着真空技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求，由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。 为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。常用真空泵包括干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺过程中必不可少的主力泵种。近年来，伴随着我国经济持续高速发展，真空泵相关下游应用行业保持快速增长势头，同时在真空泵应用领域不断拓展等因素的共同拉动下，我国真空泵行业实现了持续稳定地快速的发展。 真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。随着真空应用技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求，由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。 水环式真空泵/液环真空泵的工作原理： 水环真空泵(简称水环泵)是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2
幻灯片1 真空泵的结构及原理 河南第一火电建设公司 检修公司信阳项目部汽机专业 幻灯片2 泵型号简介 ●一期真空泵型号：2BE1353-OMY4-Z ●真空泵外观（又称平圆盘式真空泵）： 幻灯片3 两侧的平圆盘 幻灯片4 平圆盘式真空泵转子 幻灯片5 被汽蚀的真空泵转子
真空泵的典型结构和工作原理
工作原理
● 该型号真空泵，叶轮上偏心安装，外侧带一对圆盘，侧盖上开有吸气口和排气口，工作时泵内充以 ●一定数量的工作水。 ●当叶轮旋转时，水形成一紧贴壳 ●壁的水环 ●水环内表面与叶轮轮毂表面 ●及两侧盖端面之间形成一个 ●月牙形的工作空间 ●该空间被叶片分隔成若干个 腔室，腔室容积随叶轮回转不断地改变。 幻灯片8 工作过程
● 1.吸入过程 ●右半转，叶间腔室的V增大， ●气体通过吸入口被吸入。 ● 2. 压缩过程 ●左半转，叶间腔室的V缩小， ●气体受到压缩。 ● 3. 排出过程 ●当叶间转到与排出口相通时， ●气体被排出。 ●总结：主要是靠工作腔室的容 ●积的变化来产生吸排汽。 幻灯片9 水环和汽水分离器的作用 ●水环 ●传递能量 ●密封工作腔室 ●吸收气体压缩热
●泵出口常设汽水分离器 ●压缩和水力损失转换成的热量会使部分工作水汽化 ●水通过轴封和排气会流失 ●需连续地向泵内补水 ●补水量应大于损失水量 ● 幻灯片10 动画演绎 幻灯片11 安装过程中各参数 部件名称质量标准 铸件外观检查无铸砂、毛刺、气孔、裂纹， 结合面光洁，无伤痕 泵体结合面检查平整，无毛刺，凹坑轴承与轴承座检查轴承座无裂纹、夹渣、铸砂、气孔等, 油漆清理干净(耐油漆可不清 理) 水平结合面无损伤,紧螺 栓后局部间隙<0.05；油路, 水路疏油孔清洁畅通无泄漏 滚动轴承外观清洁、无锈蚀、无损伤、 内外圈转动灵活,不松旷。 对轮找中心径向、端面≤0.08mm 真空泵检修组装泵轴径向晃度≤0.05 mm 叶轮、轴套端面光洁，无毛刺，与轴线垂直 叶轮与轴套端面接触严密 密封环外观光洁，无变形、裂纹 ≤0.05 mm 叶轮密封环处和轴套外园处 径向晃度 轴与轴套间隙0.03~0.06 mm 密封环与泵壳径向总间隙0.00~0.03 mm 密封环定位销钉锁紧 转子与泵体顶部间隙≥0.50 mm 轴承与轴承室轴向间隙传动侧0.10-0.20自由端,0 固定叶轮的锁母装置完好,紧固可靠 结合面定位销紧密、接触良好 结合面垫料厚度应保证有关部件的紧力 结合面紧固均匀，牢固
摘要 本文的研究对象,螺杆型干式真空泵,吸入腔没有任何工作液,保证了空间用泵无污染;没有油蒸汽排放,保证清洁的外部环境。由于转子齿面之间有间隙,因而可以抽除含有灰尘或腐蚀性的有毒气体。本课题主要集中在以下几个方面:基本原理的干式螺杆真空泵,阴阳转子螺杆型线的研究,螺旋型面线是单边等螺距型线,演绎数学的计算,建立几何模型面型线方程推导,然后螺旋齿面方程推导。几何特征研究等。 设计完成后应用solidworks软件做运动仿真对真空泵转子做三维建模,并且模拟转子运动展示其工作过程. 关键词:干式螺杆真空泵转子型线三维建模运动仿真
Modeling and Simulation of LGZ-30 single screw dry vacuum pump Abstract The research object of this paper, Dry screw vacuum pump, The suction chamber with no working fluid, ensure the space is pumped from pollution; No oil vapor emissions, guarantee the clean of the external environment. Due to the gaps between the rotor tooth surface of Yin and Yang, thus it can be pumped in addition to containing dust, or corrosive, poisonous gases. The author studies mainly focus on the following aspects: the basic principles of dry screw vacuum pump. Yin and Yang screw type line of research. Screw type face line made bilateral symmetric circular arc line, deduce the mathematical expressions of meshing principle, establish geometric model face type line equation is deduced, and then screw tooth surface equation is deduced. Geometric characteristics research, etc. After the design is completed using SolidWorks software to do motion simulation to do 3D modeling of vacuum pump rotor.And the simulation of rotor motion display their works. Keywords: dry screw vacuum pump rotor type line Three-dimensional modeling Motion simulation
旋片式真空泵的原理与结构 旋片式真空泵是应用转子和可在转子槽内滑动的旋片的旋转运动以取得真空的一种变容机械真空泵。当采用任务液来停止光滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的油封旋片真空泵。无任务液时，即为干式旋片真空泵。 在油封旋片真空泵中，国际习气上称皮带传动的为旋片式真空泵，而把泵与电机间接衔接或用联轴器衔接的称为直联旋片真空泵。在每种泵中，又有单级和双级之分。在单级泵中，由于选用的构造方式和参数不同，泵的极限压力和用处也不同。 它们的共同特点是构造较复杂，运用方便，能从大气压力下起动，可间接排人大气，公平质量较小，维护简便，双级泵的极限压力为 6 *10-2~1*10-2Pa，—种单级泵可达4Pa左右，另一种单级泵为50~20 OPa左右。 在泵的构造方面，为了能在停泵时避免返油，有的设有能自动切断油路的止回阀，有的设有进气通道截止阀，有的为了能在泵开气镇运转忽然停电时自动切断气路来坚持泵口处于真空形态而设有油泵和控制构造。在附件方面，有消雾器，气息过滤器，阻挠碎玻璃等杂物用的人口过滤器，灰尘过滤器，蒸汽凝结阱，化学阱，有控制泵温以进步水蒸气抽除率和维护泵的温控水量调理阀。又推出了油过滤器，能监视油温、油压、油质等的电子显示器，甚至可以与计算机联合，停止自动控制，采用强迫光滑和风冷，使泵的延续任务人口压力达10KPA甚至更高，同
一台泵的适用范围因此更大。 双级旋片真空泵，可以普遍用于冰箱、空调机、灯泡、日光灯、瓶胆消费和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业，可作为分散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研讨使用。由于直联泵没有皮带摩擦的粉尘的净化，体积小、分量轻、资料浪费、功用日趋完善，更被普遍推行使用。 一、抽气原理与构造 旋片式真空泵，它有公平地装在定子腔内的转子及转子槽内的两个或数个旋片，转子与泵壳内外表或相切或相交，转子带动旋片旋转时，旋片借向心力（有的还有弹簧力）紧贴缸壁，把进排气口联系开来，并使进气腔容器周期性扩展而吸气，排气腔容积则周期性地减少而紧缩气体，借气体和油的压力推开排气阀排气，从而取得真空。双级泵由二个单级串联而成，进气压力高时，普通大中型泵，二级可同时排气，进气压力低时，气体由初级排入低级，然后再排出泵外。 由于泵是应用吸气容积的变化来抽吸气体的，其名义抽速可按吸气的几何容积来设计计算。 二、气镇原理与构造 由于真空泵的抽气进程是一紧缩进程，故当有水蒸气之类的可凝性气体时，假如在排出泵腔前到达其饱和蒸汽压力，则会凝结在油中, 使泵油乳化蜕变，光滑密封功能变坏，凝结物在吸气腔中还会重新变成气态，使真空度降低。据引见，当含水超越50%寸，还会毁坏光滑 功能，形成频繁换油和糜费。经过研讨，创造了气镇泵。其原理是，排
各类真空泵原理概述大全 真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。极限压力(极限真空)从粗真空到10-12Pa以上的极高真空范围。 真空区域的划分 粗真空105～103Pa 低真空103～10-1Pa 高真空10-1～10-6Pa 超高真空10-6～10-10Pa 极高真空<10-10Pa 真空泵的分类 按真空泵的工作原理，真空泵基本上可以分为两种类型，即变容真空泵和动量传输泵。 变容真空泵是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。气体在排出泵腔前被压缩。 动量传输泵（分子真空泵）依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。（单独段介绍） 变容真空泵又分为：往复式，旋转式（旋片式、滑阀式、液环式、罗茨式、螺旋式、爪形转子式），其它型式。 各类真空泵工作压力范围 真空泵种类工作压强范围（Pa） 往复式真空1×105～1.3×102
泵 旋片式真空 泵 1×105～6.7×10-1 液环式真空 泵 1×105～2.7×103 罗茨式真空 泵 1.3×103～1.3 水蒸气喷射 泵 1×105～1.3×10-1 油扩散泵 1.3×10-2～1.3×10-7 钛升华泵 1.3×10-2～1.3×10-9 真空泵的规格及型号表示法： 国产的各种机械真空泵的型号通常是用汉语拼音字母来表示。汉语拼音字母表示泵的类型；字母前的数字表示泵的级数，单级时“1”省略；字母后边横线后的数字表示泵的抽速(L/S) 。 国产真空泵型号对照表 型号名称型 号 名称 W往复式 真空泵 H 滑阀式真空泵 WY移动阀 式往复 泵 YZ余摆线真空泵 WL立式往 复泵 ZJ罗茨真空泵SZ水环泵X旋片式真空泵 SZ B 悬臂式 结构水 环泵 F分子真空泵 SZ Z 直联式 水环泵 XZ直联式旋片泵 常用真空泵技术 蒸汽喷射泵 湿式泵（液环真空泵、旋转叶片泵） 干式泵（罗茨泵、螺杆泵、爪式泵） 1、蒸汽喷射泵 喷射真空泵工作原理：蒸汽喷射真空泵有一定压强的工作的真空泵设备，蒸汽通过拉瓦尔喷咀，减压增速，蒸汽的势能转变为动能并以超音速喷入混合室，与被抽介质混合，进行能量交换，混合后的气体进入扩压器，减速增压，动通转化为压强能，为了减少后级泵的抽气负荷，配置冷凝器，通过有一定温差的两种介质对流，进行热交换，达到冷凝高温介质目的，排到大气压。工作原理如下图所示： 常用真空泵技术 优点：缺点：
1 水泵设备技术要求 1.1单级双吸泵 1.1.1总述 本节规定了单级双吸泵的设计、制造、工厂试验的技术要求。 为了获得标准化的外观、运行、维修、备品备件以及制造商服务，所提供的这类设备必须是一个制造商的最终产品。 1.1.2设备清单与性能要求 安装位置规格水泵型式台数设备编号 Q=1735m3/h H=17m 单级双吸泵 2 1-1M-1~2 泵房 N≤110kw η≥ 清单中个各符号意义： Q为设计工况点流量 H为设计工况点扬程 N为配套电机参考额定功率 η为水泵效率 1.1.3 供货范围 承包商提供的单级双吸泵应为成套装置，包括电机、传动总成、油润滑系统、冷却及密封水系统、进水弯管、机座、基础螺栓、就地控制箱及配电结线等安全、有效和可靠运行所必需的附件。 1.1.4资料提交 供方应提交下列资料但不限于以下内容： —详细的泵装配结构、特性曲线（流量、扬程效率、NPSHr、功率）、零件材料和防护涂层等实质性说明，以及泵设备的总图布置图、泵结构装配图（包括泵轴承润滑与冷却系统，填料函）、设备的外形尺寸和安装、维修、运行所需的
空间要求； —配套电机规格、技术特性和制造厂家； —详细设备的性能说明； —安装、维修、运行手册； —制造及质量保证设施； —安装方法的详细描述及安装精度规定； —试运转前的调试及检测要求； —单级双吸泵控制箱接线图及控制原理图； —设备各部分的重量。 1.1.5经验和资格 制造商应有3年以上的该设备制造资历并出示2个以上的用户证明。 1.1.6技术要求 1.1.6.1 泵的形式和结构 a.单级双吸泵为单级双吸轴向中开蜗壳离心泵，卧式安装，驱动机可根据需要设置在泵的左侧或右侧（即面向出口，驱动机在左侧为逆时针旋转，在右侧为顺时针旋转）。 b.泵应具有足够的强度，以承受各种正常及异常操作情况下引起的（最险峻条件下的）力，包括停泵时所引起的水流惯性力。 c.泵旋转总成（泵电动机与传动总成作为一个系统）的设计其第一临界转速至少为泵最大转速的115％。 d.泵体的壁厚，应满足强度要求外，还需有适当的磨损余量。 e.泵连同电动机和传动机组应能以不低于130％泵的最大运行速度倒转运转。 f.泵正常运转时在10－1000Hz频率范围测出的振动烈度应不大于 1.12mm/s。距泵体表面1m处，噪声不超过85dB(A)。 g.机架上应设有吊攀，并设置吊环螺栓，并能承受整个装置的重量。 h.叶片表面应平整光滑，叶片平衡精度等级不低于G 6.3级。 i.泵轴承额定寿命（L10）应不低于10万小时。 j.轴与联轴器等所有转动部件，应设置安全防护措施。
中石化高桥分公司SIHIdry螺杆干式真空泵 说明手册 SIHIdry螺杆干式真空泵
第一部分安全说明 安全说明部分描述了SIHIdry干式真空泵的操作和维护过程中需要了解和遵守的指示和警告。泵的操作和维护人员务必掌握有关安全知识，提高自身防护以及设备防护能力。 1.1前言 1、在阅读说明手册之前请不要操作设备； 2 1.2注意 以上安全说明标签贴在你所购买的设备上，请勿移除、覆盖或弄脏； 如果不正确遵守以上警告，有可能会导致操作人员的人身伤害。 1.3安全 1.个人培训及上岗认证 必须明确操作此设备人员的职责。如果不具备必须的专业知识，必须经过卖方的培训以保证机器的安全操作。 2.不遵守安全指令的风险 不遵守安全指令会对个人、环境、系统都面临一定的风险，更会导致损失。举例来说，可能会面临如下风险： 导致系统产生重大故障 一些特定的维护和修复程序产生损坏 让操作人员面临电气、机械以及化学危害的风险 向环境释放危险物质的风险 3.操作运行安全指南 当吸入自燃气体时，尤其含有氧气时，需引入惰性气体。 当进料介质为化学性质不稳定的气体或蒸汽时，这些被认为是可能的危险源，额外的安全措施是需要的，以阻止聚合或过氧化氢物的形成。 当易燃、易爆、有毒和高温的气体或水蒸气作为进料介质时，要确保对环境和人没有危害。 真空系统中流量、温度、压力的参数的设置是为了安全操作，改变时需要咨询真空泵厂家系统在运行时，避免拆除部件，比如说拆除冷却液输送泵的联轴器。 泄漏的危险介质必须立即处理以避免对人员、环境造成伤害。相应的法律法规必须遵守。 由于电气造成的风险已经排除.(详情如下：通过地方企业认证、VDE认证). 4.维护、检查和安装时安全指南 在开关泵时，严格安装操作守则中的条目进行。 泵系统输送危险介质时要及时进行排出。 5.所有安全保护装置必须重新安装，在完成安装后，必须进行一次操作调试。 当重新调试设备时，要遵循操作手中的相关条款。 如需对泵进行拆卸等工作，泵需要先停机，必须完全停下时，在与电气单元脱开连接后方可进行拆卸。 6未经过授权的改变和使用非原厂备件
真空泵及其工作原理介绍 真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。 由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。 1、真空泵的种类 随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。随着真空技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求。 常用真空泵包括：干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺过程中必不可少的
主力泵种。近年来，伴随着我国经济持续高速发展，真空泵相关下游应用行业保持快速增长势头，同时在真空泵应用领域不断拓展等因素的共同拉动下，我国真空泵行业实现了持续稳定地快速的发展。 2、真空泵的总体结构式与传动方式 真空泵的泵体的布置结构决定了泵的总体结构：1)、立式结构：进、排气口水平设置，装配和连接管路都比较方便。但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵；2)、卧式结构：泵的进气口在上，排气口在下。有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是相互垂直的。此时，排气口可以从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。这种泵结构重心低，高速运转时稳定性好。一般大、中型泵多采用此种结构。泵的两个转子轴与水平面垂直安装。这种结构装配间隙容易控制，转子装配方便，泵占地面积小。但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。 真空泵的传动方式：真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。主动轴通过联轴器与电机联接。在传动结构布置上主要有以下两种：其一是电动机与齿轮放在转子的同一侧如图。从动转子由电动机端齿轮直接传过去带动，这样主动转子轴的扭转变形小，则两个转子之间的间隙不会因主动轴的扭转变形大而改变，故使转子之间的间隙在运转过程中均匀。这种传动方式的最大缺点是：a.主动轴上有三个轴承，增加了泵的加工和装配难度，齿轮的拆装及调整也不便；b.整体结构不匀称，泵的重心偏向电动机和齿轮箱一侧。 所具有的特点：1)、在较宽的压力范围内有较大的抽速；2)、转子具有良好的几何对称性，故振动小，运转平稳。转子间及转子和壳体间均有间隙，不用润滑，摩擦损失小，可大大降低驱动功率，从而可实现较高转速；3)、泵腔内无需
（自主）研究开发项目计划书 项目名称VD炉上的干式真空泵组装置 企业名称无锡东雄重型电炉有限公司 企业法人（签名） 项目负责人高建华电话0510-8 项目联系人谢立民电话0510-8 项目起止时间2014 年3月至2014 年8 月填报日期2014年10月20日
一、立项依据 1.国内外现状、水平和发展趋势： 真空脱气处理工艺，作为炉外精炼的一种，在冶金工业得到广泛使用。其原理利用对真空室进行抽真空，在真空状态下 对钢水进行脱气，降低钢水中的[H]、[N]，同时利用钢渣界面 反应进行脱硫处理。在大型现代化冶金生产中，VD钢包真空 精炼已成为现代二次冶金的基本手段。在世界钢铁冶炼技术 中，VD钢包真空精炼炉作为钢铁企业生产高洁净度钢水的必 备精炼装置，其应用可直接影响产品结构和钢材品质的优化提 升；而在全球VD精炼工艺100多年的发展应用中，尤其是国 内的近二十年，全部采用的是成熟的湿法（以蒸汽为动力的蒸 汽喷射泵）抽真空技术。 钢水真空脱气（VD）及真空氧脱碳（VOD）是两个主要二次炼钢法。处理时钢水中会逸出大量溶解杂质气体并产生金属细粉及氧化物粉尘，因而需采用坚固、抽力极大的真空抽吸设备。目前面世的最新干式机械真空抽吸设备之所以比先前所用同类用途设备优越，就在于新设备能更有效地排除粉尘、提高抽吸速度、降低生产成本及维护费用。干式（机械）真空泵与蒸汽喷射泵的最大区别在于驱动能源，前者采用电能，而后者则采用蒸汽。然而，炼钢生产本身就是钢铁流程中最为复杂的工序之一，其中精炼又是炼钢工序中技术最密集的环节，从工艺到技术结构上都有巨大的挑战。 2.项目开发的目的、意义 目前，无论是新建设备，还是已有设备的升级，对真空脱气处理的项目投资都在继续增加，其原因是厂家们看准了这种投资带来的机遇：提高产品质量，推出独具特色的钢就能使钢
北京卓力新航代理爱德华真空包括（GXS系列、EOS系列、EH系列、E系列）、soluvac干式螺杆真空泵WIN系列。 干式螺杆真空泵俗称螺杆泵，主要是利用一对螺杆，其特点是两螺杆经精细动平衡校正，由轴承支撑，安装在泵壳中，螺杆与螺杆之间有一定的间隙，所以使得干式螺杆真空泵工作时，相互之间无磨擦，运转平稳，噪音低，工作腔无需润滑油，干式螺杆泵能抽除含有大量水蒸汽及少量粉尘的气体场合，极限真空更高。但是在我国使用的螺杆泵主要依靠进口，进口的主要泵是韩国的soluvac、英国的爱德华、美国的希赫，其中韩国性价比比较符合国内大多数医药化工企业，爱德华属于在全球属于最受欢迎的品牌，有适用于各种工况的成品和机组。 干式螺杆真空泵，它利用一对螺杆，在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备。它的优势弥补了油封式真空泵的不足，我们都称之为油封式真空泵的升级版。但是干式螺杆真空泵的造价也是它的不足之处。接下来主要介绍它的优点和缺点： 干式螺杆真空泵的优点： 1、工作腔及螺杆转子表面有防腐涂层，可适应恶劣工况 2、气体在泵内无压缩，适宜抽取可凝性气体 3、不耗油，无滴漏 4、结构简单，维护方便。 5、被抽气体直接排出泵体，不污染水，无环保压力，气体回收更便捷。 干式螺杆真空泵的缺点：
1、由于螺杆泵加工难度大，我国使用的螺杆泵主要依靠进口，价格非常昂贵。 2、不适于抽除含有爆炸性的气体。 3、不适于抽除含氧过高的气体。 随着我国工业界的发展，在半导体工业、液晶显示器等工艺制造中，对清洁真空环境的要求越来越高，而传统的有油真空泵已经达不到这样的要求了。螺杆型干式真空泵以其抽速范围宽、结构简单紧凑、抽气腔元件无摩擦、寿命长、能耗低、无油污染等优点，得到越来越多制造和应用单位的重视，在干式真空泵市场中占有重要的地位。在欧美和日本等发达国家，螺杆型干式真空泵在很多领域已经越来越多的代替了传统的有油泵。
流体输送设备一章习题及答案 一、选择题 1、离心泵开动以前必须充满液体是为了防止发生( )。A A. 气缚现象； B. 汽蚀现象； C. 汽化现象； D. 气浮现象。 2、离心泵最常用的调节方法是 ( )。B A. 改变吸入管路中阀门开度； B. 改变压出管路中阀门的开度； C. 安置回流支路，改变循环量的大小； D. 车削离心泵的叶轮。 3、离心泵的扬程，是指单位重量流体经过泵后获得的( )。B A. 包括内能在内的总能量； B. 机械能； C. 压能； D. 位能（即实际的升扬高度）。 4、离心泵的扬程是 ( )。D A. 实际的升扬高度； B. 泵的吸液高度； C. 液体出泵和进泵的压差换算成液柱高度 D. 单位重量液体出泵和进泵的机械能差值。 5、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )。C A. 水温太高； B. 真空计坏了； C. 吸入管路堵塞； D. 排出管路堵塞。 6、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。A A. 大于； B. 小于； C. 等于。 7、流量调节，离心泵常用（），往复泵常用（）。A；C A. 出口阀 B. 进口阀 C. 旁路阀 8、欲送润滑油到高压压缩机的气缸中，应采用（）。输送大流量，低粘度的液体应采用（）。C；A A. 离心泵； B. 往复泵； C. 齿轮泵。 9、1m3 气体经风机所获得能量，称为（）。A A. 全风压； B. 静风压； C. 扬程。 10、往复泵在启动之前，必须将出口阀（）。A A. 打开； B. 关闭； C. 半开。 11、用离心泵从河中抽水，当河面水位下降时，泵提供的流量减少了，其原因是（）。C A. 发生了气缚现象； B. 泵特性曲线变了； C. 管路特性曲线变了。 12、离心泵启动前_____，是为了防止气缚现象发生。D A 灌水； B 放气； C 灌油； D 灌泵。 13、离心泵装置中_____的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。A A. 吸入管路； B. 排出管路； C. 调节管路； D. 分支管路。 14、为提高离心泵的经济指标，宜采用_____ 叶片。B A 前弯； B 后弯； C 垂直； D 水平。 15、离心泵最常用的调节方法是（）。B A. 改变吸入管路中阀门开度； B. 改变排出管路中阀门开度； C. 安置回流支路，改变循环量的大小； D. 车削离心泵的叶轮。 16、往复泵的_____ 调节是采用回路调节装置。C A. 容积； B. 体积； C. 流量； D. 流速。 二、填空题 1、某输水的水泵系统,经管路计算得,需泵提供的压头为H = 19m水柱,输水量为20kg·s-1,则泵的有效功率为_________。3728w 2、离心泵的主要部件有如下三部分:______,_____,_______。泵壳；叶轮；泵轴 3、调节泵流量的方法有：___________,___________,____________。改变阀门的开度；改变泵的转速；车削叶轮外径 4、泵起动时，先关闭泵的出口开关的原因是______________________________。降低起动功率，保护电机，防止超负荷而受到损伤；同时也避免出口管线水力冲击 5、离心泵的流量调节阀安装在离心泵______管路上，关小出口阀门后，真空表的读数______，压力表的读数______。出口；减小；增大 6、离心泵的工作点是______曲线与______曲线的交点。离心泵特性；管路特性 7、泵的扬程的单位是______，其物理意义是______。M；泵提供给单位重量流体的能量 8、离心泵输送的液体粘度越大，其扬程______，流量_______,轴功率______，效率________。越小；越小；越大；越小 9、离心泵输送的液体密度变大，则其扬程_________，流量________，效率_________，轴功率_________。不变；不变；不变；变大 10、通风机的全风压是指_________的气体通过风机所获得的能量，单位常用_________；习惯上以_________单位表示。单位体积；Pa；mmH2O 11、水环真空泵可以造成的最大真空度为85%，即真空泵能达到的最低压力（绝压）是_________mmHg。114 12、启动往复泵时灌泵。不需要 13、齿轮泵的流量 _____ 而扬程 ______。较小；较高 14、石油化工厂常用的压缩机主要有_____和_______两大类。往复式；离心式 15、往复泵常用 _____ 的方法来调节流量。回路调节 16、往复泵适用于。流量较小，扬程较高的场合
书山有路勤为径，学海无涯苦作舟 干式螺杆真空泵研究现状与展望(1) 目前各种真空泵的发展愈来愈受到真空应用场合的影响，通常的真空系统无法满足清洁无油及耐腐蚀的要求，因此近年来干式真空泵市场需求量很大, 真空获得产品已经出现更新换代的局面, 大量的有油真空系统已被无油清洁的真空系统所代替。国外几乎每一家较大的真空公司都生产各种不同型式的干式真空泵.螺杆真空泵属于非接触型干式泵, 是20 世纪90 年代初期出现的一种理想的泵种,以其抽速范围宽、结构简单紧凑、抽气腔元件无摩擦、寿命长、能耗低、无油污染等优点, 但其制造技术为国外掌握, 我国尚处于起步阶段,市场对于干式真空泵有迫切的需求。 1、研究现状干式螺杆真空泵由于其优越的性能，在欧美和日本目前已经成为微电子、半导体、制药、精密加工等行业首选真空获得设备，日本在螺杆压缩机基础上，很早就研发出了真空泵的多头转子型线，并投入市场。德国几家真空设备公司也逐步的开发出了等螺距、变螺距转子型线，并在转子和机体冷却方面做了很多研究。螺杆泵的技术关键问题。 （1）转子端面型线螺杆真空泵主要部件是一对旋向相反的螺距螺杆，电机的传动轴连接主动转子，通过一对高精度的同步齿轮带动从动螺杆，两螺杆间留有间隙，通过两转子的啮合达到抽气的目的(如核心技术是螺杆齿形，不同的齿形直接决着泵的极限真空、抽气速率、容积效率、振动和噪声等技术性能指标的差异。目前螺杆真空泵的端面型线主要分为两种，单头转子型线和多头转子型线。如源于螺杆压缩机的多头转子型线起步较早，有的厂家直接用螺杆压缩机的转子型线用在真空泵上使用。日立公司很早就把4－6 头螺杆转子型线用在真空泵上，韩国LG 公司的真空泵目前也使用多头转子型线，由于两啮合
