选煤厂精煤仓滑模
施工方案
山西柳林宏盛聚德煤业有限公司选煤厂精煤仓
滑模施工方案

审批: ________________
审核: ________________
编制: ________________


山西四建
二0一一年一月十八日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
1
1.工程概况
1．0．1筒仓施工方案根据已提供的精煤仓施工图编制。
1．0．2贮煤仓为2个Φ22m( 内径) 、 壁厚350mm、 高度
51.3m的独立钢筋砼圆形筒仓, 由基础、 仓底支撑结构、 仓底板、
仓壁、 仓顶板等组成, 各部分构件的结构概况见表1.0.2。

精煤仓各构件结构概况 表1.0.2
构件名称 结构概况 备注
基础 筏板
仓底支撑结构 支撑筒壁、 柱支撑
仓底板 漏斗
仓壁 浇制仓壁
仓顶板 钢筋砼结构

2．施工方案

2.0.1现浇钢筋砼筒仓优先采用滑模施工方案。根据精煤仓的
结构特点和设计要求, 施工采取从－15.600m开始组装滑模装置, 先
滑升仓底支撑筒壁, 至HL2下平, 然后将滑模装置空滑至标高-4.00,
常规施工HL2及漏斗后, 继续滑升仓壁至标高21.52mHL3下平, 滑
模结束, 滑模装置空滑后, 将操作平台降至适当高度, 拆除滑模设
备。仓顶在操作平台上搭设满堂脚手架, 常规施工。
3.施工方法和技术措施
3.1滑模装置设计
3.1.1滑模装置由模板系统、 操作平台系统和液压提升系统等
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
2
三部分组成。
①模板系统: 由内外组合钢模板( 模板高度为1.2m, 宽度为
200mm―300mm, 回形销组拼) , 内外各两道8#槽钢围檁等组成。模
板与围檁之间用钩头圆钢连接, 上下两道围檁用钢筋焊接成桁架式,
以增加钢度。
②操作平台系统: 由外挑平台、 内平台、 辐射梁及内外吊架等
组成。外挑操作平台包括三角挑架、 木龙骨、 铺板、 护栏和护网
等; 内平台包括中心毂筒、 辐射梁、 木龙骨、 铺板等; 内外吊架包
括钢筋吊杆、 圆钢护栏和铺板、 护网等。外挑操作平台仅供人员
操作使用,不准堆放物料;内外吊架为混凝土表面整修、 养护及予留
洞口,予埋件清理用,内挑操作平台为滑模施工的主要操作和物料堆
放平台,台面上并搭设液压控制台和配电板的遮阳、 防雨工作棚。
③液压提升系统由单横梁”门”型提升架、 液压控制台、 千
斤顶、 油路、 支撑杆和限位器等组成。控制台用YKD―72型; 千
斤顶采用GYD―60型; 支撑杆采用Φ48钢管; 油路由Φ19、 Φ16、
Φ8高压橡胶油管和分油器, 采用三级并联等长布置, 限位装置包括
限位调平器和针形阀。
3.1.2千斤顶数量的计算
⑴、 参数: 摩阻力: 1.5KN/㎡
滑模装置: 2.2KN/㎡
可变荷载: 1.5KN/㎡
模板与砼接触面积:
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
3
①∏×[22+( 22+0.7) ×1.2]=168㎡( 仓壁)
结构面积: ∏×11²=380㎡
内外平台面积:
∏×( 11.7+0.9) ²=499㎡
⑵、 荷载: 设备自重: 380×2.2=836KN
摩阻力: 168×1.5=252KN
可变荷载: 499×1.5=749KN
总荷载为: 1.2×( 836+252+749) =2204KN
⑶、 千斤顶需用量: 2204÷60=37只
实际用量: 46只( 按图排列)
⑷、 按平台面积核算: 380/46=8.26㎡/只
3.2滑模装置组装
3.2.1滑模装置的组装程序为: 基础承台表面弹出筒壁及墙内外
模板边线、 门窗洞口模板边线→施工缝清理、 甩出钢筋修整→绑
扎1200mm高水平筋→抄平→围檁就位→安装提升架→固定围檁→
安装模板→安装内平台、 外挑架→内平台、 外挑架铺木龙骨及板
→护网安装→安装千斤顶及液压控制台( 含工作棚) →油路及电器线
路安装→千斤顶编号→千斤顶、 油路排气调压试压→插入支撑杆
→安装限位器→弹出标高基准点和垂直度检测点→滑模装置检查验
收→滑升至适当高度, 安装内、 外吊脚手架。
3.2.2滑模装置的组装必须精心认真, 严格按顺序进行。提升架
立柱要垂直, 横梁总高差不大于20mm, 吊准外模板垂直度, 内模板
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
4
垂直度为3‰, 上口小, 下口大, 严禁倒锥。构件间连接要牢固可
靠。
3.3钢筋配制、 绑扎和运输
3.3.1钢筋在现场集中配制, 钢筋下料要严格按设计及施工规范
的要求, 并结合滑模施工特定的穿绑条件, 竖筋及支撑杆、 骨架长
度宜为4m―6m。≥Φ16mm竖筋宜釆用直螺纹连接接头, ≤Φ
16mm竖筋为绑扎接头, 环筋下料长度宜为4.5m―9m, 绑扎接头, ≤
Φ16mm环筋可用直条, ＞Φ16mm环筋于地面先弯成弧形, 以利穿
绑。支撑杆连接用焊接打磨。骨架制作时要考虑内模板锥度因素,
竖筋间距要比设计要求小5mm。
3.3.2砼保护层厚度控制采取在内外模板上口点焊”┓”型Φ
25mm短筋, 间距为了1.5m―2m。
3.3.3钢筋绑扎要注意埋件和预留洞口的准确、 牢固可靠。滑
升中对避雷接地引下线每日进行一次电阻检测。
3.3.4筒壁外挑部件的雨蓬、 平台采取预留插筋, 砼表面滑出后
及时凿出板槽或梁窝, 待筒仓滑升结束后再二次支模浇筑。
3.3.5钢筋垂直运输用塔吊吊运至内平台, 要少量多次, 均匀堆
放, 防止平台荷截不均。
3.4砼配制、 输送及浇筑
3.4.1砼配制除按设计强度等级要求外, 并结合滑模施工的要求,
坍落度为70mm―90mm, 砼初凝时间为4h―6h等。外加剂现场必
须试配后方可使用。

合集下载

产品仓滑模施工方案

产品仓滑模施工方案

红庆河矿井选煤厂产品仓滑模专项施工方案项目名称：红庆河矿井选煤厂产品仓文件编号:受控标识:实施日期:目录第一章工程概况 (4)1.1 工程简介 (4)1.2 工程概况 (4)第二章编制依据 (4)第三章施工部署 (5)3.1 组织机构 (5)3.2 人员部署 (6)3.3 施工机具及设备配置计划 (8)3.4 主要滑模材料配置计划 (8)3.5 施工准备 (9)3.6 施工平面布置 (9)第四章滑模施工技术 (10)4.1 滑模施工技术设计 (10)4.2 滑模施工 (18)4.3 中心脚手架及桁架变形监测. (31)第五章工程质量保证措施 (32)5.1 工程质量保证措施 (32)5.2 质量通病防治措施 (34)5.3 检验批的划分 (36)第六章施工进度计划及工期保证措施 (36)6.1 工期保证措施 (36)6.2 劳动力保证措施 (38)第七章职业健康、安全保证措施 (38)7.1 职业健康、安全管理体系 (39)7.2 安全管理制度 (39)7.3 安全防护措施 (40)7.4 防触电、防高处坠落、防火灾、防坍塌处置方案 (40)7.5 滑模过程中的消防措施. (46)7.6 职业健康管理制度 (46)7.7 职业健康防护措施 (46)第八章雨季及夜间施工 (47)8.1 雨季施工措施 (47)8.2 夜间施工措施 (48)第九章现场文明施工、环境保护措施 (48)9.1 现场文明施工保证体系 (48)9.2 施工环境健康管理措施. (48)9.3 创文明工地保证措施 (49)9.4 施工垃圾、污水排放措施 (49)9.5 扬尘治理措施 (50)第十章计算 (51)10.1 滑模荷载计算 (51)10.2 施工时构件验算 (52)10.3 锥壳支撑体系 (54)10.4 中心脚手架受力分析 (56)10.5 中心架承载力的计算 (60)10.6 吊点处钢丝绳验算 (63)10.7 漏斗口处工字钢的验算：. (64)10.8 钢桁架支撑计算 (64)第一章工程概况1.1 工程简介本工程为内蒙古伊泰广联煤化有限责任公司红庆河矿井选煤厂产品仓工程，该工程位于内蒙古鄂尔多斯市伊金霍洛旗扎萨克镇红庆河煤矿内。

滑模施工专项施工方案

滑模施工专项施工方案

滑模施工专项施工方案一、施工工序及内容1.地基处理：对施工现场进行地基处理，保证地基稳固和平整。

2.滑模板安装：安装滑模板，包括固定基础、支撑架安装等。

3.混凝土浇筑：进行混凝土的浇筑工作，保证混凝土的质量和完整性。

4.模板拆除：在混凝土达到设计强度后，进行滑模板的拆除工作。

5.后续工作：包括处理滑模板、清理现场等工作。

二、施工方案1.地基处理1.1地基勘察：进行地基勘察，确定地基的荷载情况和地质状况。

1.2地基处理：根据勘察结果，采取相应的地基处理措施，如夯实、灌注等方法，确保地基的稳固和平整。

2.滑模板安装2.1确定滑模板尺寸：根据施工图纸确定滑模板的尺寸和形状。

2.2安装固定基础：根据滑模板的具体要求，进行固定基础的设置和固定。

2.3安装支撑架：根据滑模板的高度和形状，进行支撑架的安装，确保滑模板的稳定。

3.混凝土浇筑3.1施工准备：进行混凝土材料的调配，设备的调试等工作。

3.2浇筑前准备：对滑模板进行润滑处理，确保混凝土顺利脱模。

3.3混凝土浇筑：按照设计要求进行混凝土的浇筑，注意混凝土的均匀和充实。

3.4浇筑后处理：在混凝土浇筑完毕后，进行压光、防裂等处理，保证混凝土的质量和表面平整度。

4.模板拆除4.1确定拆除时间：根据混凝土的强度等因素确定模板拆除的最佳时间。

4.2拆除模板：使用专用工具进行模板的拆除，注意保护混凝土的完整性，防止损坏。

5.后续工作5.1处理滑模板：对拆除下来的滑模板进行清洗和维护，确保下次使用时的正常运行。

5.2清理现场：清理施工现场，清除垃圾和杂物，保持施工现场的整洁。

5.3整理资料：整理施工过程中的相关资料，如测量记录、施工记录等。

三、安全措施1.工人必须穿戴个人防护装备，如安全帽、防护鞋等。

2.施工现场必须设置安全警示标志，指示施工区域和危险区域。

3.在进行混凝土浇筑时，必须有专人负责确保施工安全，如监测混凝土浇筑的均匀性和充实度等。

4.操作滑模板时，必须确保滑模板的稳定，避免发生滑模板倾斜或翻倒等事故。

原煤仓滑模施工方案

原煤仓滑模施工方案

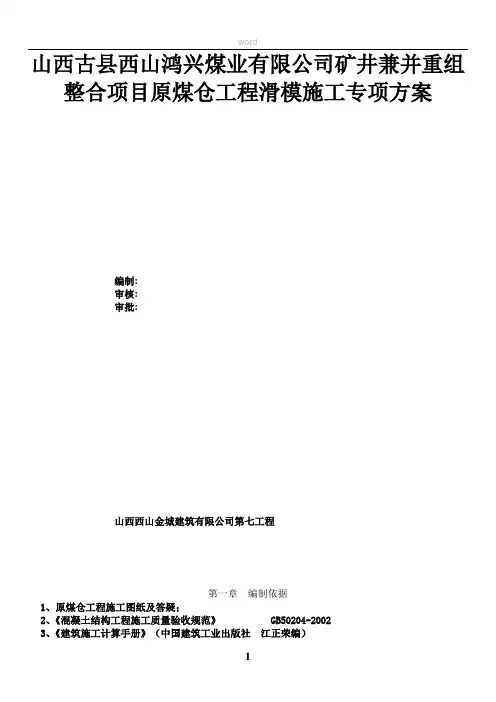

山西古县西山鸿兴煤业有限公司矿井兼并重组整合项目原煤仓工程滑模施工专项方案编制:审核:审批:山西西山金城建筑有限公司第七工程第一章编制依据1、原煤仓工程施工图纸及答疑；2、《混凝土结构工程施工质量验收规范》GB50204-20023、《建筑施工计算手册》（中国建筑工业出版社江正荣编）4、滑动模板工程技术规范 GB50113-20055、液压滑升模板工程设计与施工规程 JGJ9-786、混凝土泵送施工技术规程 JGJ/T10-957、液压滑动模板施工安全技术规程 JGJ65-898、无粘结预应力混凝土结构技术规程 JGJ92-20049、预应力筋用锚具、夹具和连接器应用技术规程 JGJ85-200210、建筑结构荷载规范 GB50009-2001（2006版）11、建筑工程模板施工手册（第二版）12、钢结构设计规范 GB50017-200313、建筑施工手册（第四版）第二章工程概况一、工程概况本工程为山西古县西山鸿兴煤业有限公司矿井兼并重组整合项目原煤仓工程，结构形式为两个直径为15.0m的现浇钢筋混凝土落地圆筒仓，丙类建筑。
