《计算机图形学》实验五 要求
时间：2016年5月19日（周四）5、6节 地点：WM2408
实验课名称：
计算机图形学
实验项目名称：图形综合实验
教 师 姓 名： 张朝阳
实验室名称： 计算中心机房
实验目的与要求：
掌握图形综合展示效果，包括图形的三维创建，空间旋转，平移，简单
纹理映射与光照。
实验内容：
实现图形的综合展示效果
a) 利用opengl函数，实现给定图形的创建和展示，满足相应展示要求。
b) 完成给定图形展示要求的相关代码。
【注】：（提交电子文档，文档名称为学号，发给班长并以班号为文件夹名称提交）
请大家认真填写实验报告中的内容，内容填写为宋体小四号字，单倍行距，
程序运行结果以图片形式展示，图片要求高度为6cm，单行居中显示，图标
题在图正下方居中，采用“图1：图题”，“图2：图题”的形式。如要附流程
图等请采用Microsoft Visio或者Smart Draw等画图软件生成。
计算机科学与技术学院2013－2014学年第一学期《计算机图形学》实验报告班级：110341C学号：110341328姓名：田野教师：惠康华成绩：实验（一）：平面图形直线和圆的生成一、实验目的与要求1.在掌握直线和圆的理论基础上，分析和掌握DDA生成直线算法、中点生成直线算法、Bresenham生成直线算法、中点画圆算法、Bresenham圆生成算法。
2.熟悉VC6.0MFC环境，利用C语言编程实现直线和圆的生成。
3.比较直线生成三种算法的异同，明确其优点和不足。
同时了解圆的生成算法适用范围。
二、实验内容1.掌握VC6.0环境中类向导和消息映射函数的概念，并且为本次实验做好编程准备工作。
2. 用Ｃ语言进行编程实现上述算法，并且调试顺利通过。
3. 在MFC图形界面中显示不同算法下的图形，并且注意对临界值、特殊值的检验。
完成后保存相关图形。
三、算法分析➢DDA直线生成算法描述：1)给定一直线起始点（x0,y0）和终点（x1,y1）。
分别计算dx=x1-x0,dy=y1-y0。
2)计算直线的斜率k=dy/dx。
当|k|<1时转向3）；当|k|<=1时，转向4）；3)当x每次增加1时，y增加k。
即(xi,yi)→(xi+1,yi+k)。
直到xi增加到x1。
并且每次把得到的坐标值利用系统函数扫描显示出来。
但要注意对y坐标要进行int（y+0.5）取整运算。
结束。
4)对y每次增加1时，x增加1/k，即（xi,yi）→(xi+1/k,yi+1)。
直到yi增加到y1. 并且每次把得到的坐标值利用系统函数扫描显示出来。
但要注意对x坐标要进行int（x+0.5）取整运算。
结束。
➢中点生成算法描述：算法基本思想：取当前点（xp,yp）,那么直线下一点的可能取值只能近的正右方点P1（xp+1,yp）或者P2（xp+1,yp+1）。
为了确定好下一点，引入了这两点中的中点M（xp+1,yp+0.5）。
这时可以把改点带入所在直线方程，可以观察该中点与直线的位置关系。
计算机图形学动画实验报告计算机图形学动画实验报告引言：计算机图形学是一门研究如何利用计算机生成、处理和显示图像的学科。
而图形学动画则是图形学领域中的一个重要分支，它致力于通过计算机技术创造出具有运动效果的图像。
本实验旨在探索计算机图形学动画的基本原理和实现方法，并通过实践来加深对其理论知识的理解。
实验目的：1. 学习和掌握计算机图形学动画的基本原理和概念。
2. 熟悉使用图形学动画软件进行实验操作，并能够根据需要进行图像的生成、编辑和渲染。
3. 设计和实现一个简单的计算机图形学动画项目，展示所学知识的应用。
实验步骤：1. 实验准备：安装和配置图形学动画软件。
在本次实验中，我们选择了常用的图形学动画软件Blender进行实验。
首先，我们需要下载并安装Blender软件，并对其进行基本配置，如选择适合的渲染引擎、设置分辨率等。
2. 学习基本概念：了解计算机图形学动画的基本概念和术语。
在开始实验之前，我们需要了解一些基本概念，如3D建模、材质、动画关键帧等。
这些概念将在后续实验中发挥重要作用。
3. 创建场景：使用Blender创建一个简单的场景。
在Blender中，我们可以通过添加各种几何体、光源和相机来创建一个虚拟的3D场景。
我们可以使用鼠标和键盘来进行场景的编辑和调整，使其符合我们的需求。
4. 设计模型：使用Blender进行3D建模。
3D建模是图形学动画的基础，它涉及到对物体形状、纹理、材质等方面的设计。
在Blender中，我们可以使用各种建模工具来创建和编辑模型，如平面建模、多边形建模等。
5. 添加材质和纹理：为模型添加材质和纹理。
材质和纹理是赋予模型真实感的重要因素。
在Blender中，我们可以为模型添加各种材质和纹理，并对其进行调整和编辑，以达到想要的效果。
6. 设置动画关键帧：为模型添加动画效果。
动画关键帧是实现图形学动画的关键。
在Blender中，我们可以通过设置关键帧来控制模型的运动、旋转和缩放等动画效果。

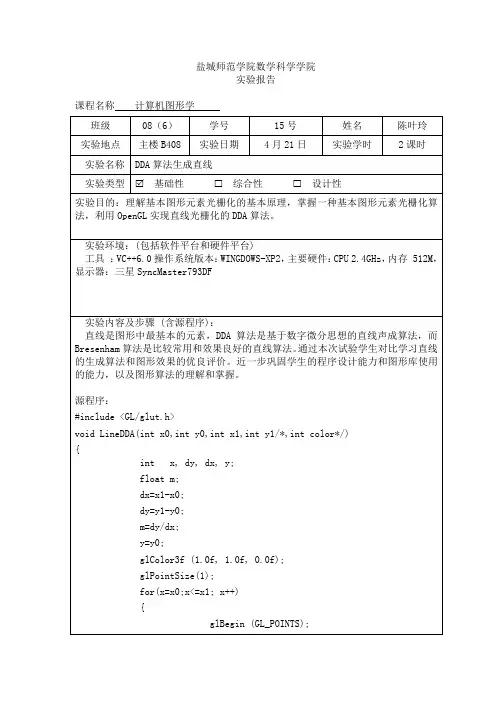

盐城师范学院数学科学学院实验报告课程名称计算机图形学班级08（6）学号15号姓名陈叶玲实验地点主楼B408 实验日期4月21日实验学时2课时实验名称DDA算法生成直线实验类型 基础性 综合性 设计性实验目的：理解基本图形元素光栅化的基本原理，掌握一种基本图形元素光栅化算法，利用OpenGL实现直线光栅化的DDA算法。
实验环境：(包括软件平台和硬件平台)工具：VC++6.0操作系统版本：WINGDOWS-XP2，主要硬件：CPU 2.4GHz，内存 512M，显示器：三星SyncMaster793DF实验内容及步骤 (含源程序)：直线是图形中最基本的元素，DDA算法是基于数字微分思想的直线声成算法，而Bresenham算法是比较常用和效果良好的直线算法。
通过本次试验学生对比学习直线的生成算法和图形效果的优良评价。
近一步巩固学生的程序设计能力和图形库使用的能力，以及图形算法的理解和掌握。
源程序：#include <GL/glut.h>void LineDDA(int x0,int y0,int x1,int y1/*,int color*/){int x, dy, dx, y;float m;dx=x1-x0;dy=y1-y0;m=dy/dx;y=y0;glColor3f (1.0f, 1.0f, 0.0f);glPointSize(1);for(x=x0;x<=x1; x++){glBegin (GL_POINTS);glVertex2i (x, (int)(y+0.5));glEnd ();y+=m;}}void myDisplay(void){glClear(GL_COLOR_BUFFER_BIT);glColor3f (1.0f, 0.0f, 0.0f);glRectf(25.0, 25.0, 75.0, 75.0);glPointSize(5);glBegin (GL_POINTS);glColor3f (0.0f, 1.0f, 0.0f); glVertex2f (0.0f, 0.0f);glEnd ();LineDDA(0, 0, 200, 300);glBegin (GL_LINES);glColor3f (1.0f, 0.0f, 0.0f); glVertex2f (100.0f, 0.0f);glColor3f (0.0f, 1.0f, 0.0f); glVertex2f (180.0f, 240.0f); glEnd ();glFlush();}void Init(){glClearColor(0.0, 0.0, 0.0, 0.0);glShadeModel(GL_FLAT);}void Reshape(int w, int h){glViewport(0, 0, (GLsizei) w, (GLsizei) h);glMatrixMode(GL_PROJECTION);glLoadIdentity();gluOrtho2D(0.0, (GLdouble) w, 0.0, (GLdouble) h);}int main(int argc, char *argv[]){glutInit(&argc, argv);glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE);glutInitWindowPosition(100, 100);glutInitWindowSize(400, 400);glutCreateWindow("Hello World!");Init();glutDisplayFunc(myDisplay);glutReshapeFunc(Reshape);glutMainLoop();return 0;}实验结果及分析：通过本次实验，初步了解了计算机图形学在计算机图像处理，工程制作，平面设计上的应用，掌握了计算机绘制圆和直线的几种算法，DDA直线和圆的生成算法，并且理解和掌握了他们的优缺点，在以后的实验中会努力学习，争取把这门计算机图形学课学好。
