控制点坐标计算

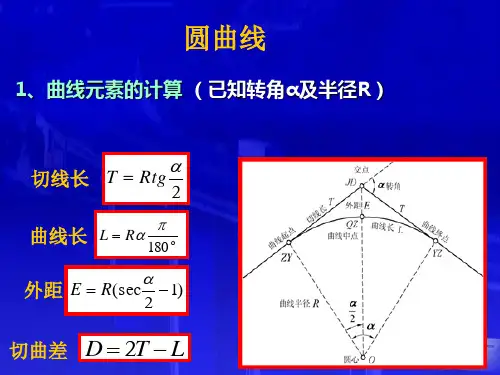

第五章 坐标中线测量与计算采用全站仪测量线路中线，其基本的原理就是：利用假定坐标系或大地坐标系，测量各交点的坐标，并计算中线上的任意一点的坐标，利用坐标放样的原理，把各中桩在地面上确定（打桩），以备后续测量。

第一节 控制点测设由于线路通常较长，为确保测量各交点坐标的准确性，通常在线路的全长，每隔一定的距离设置一个坐标控制点，该控制点的坐标是测量该段线路交点的坐标基准点。

因此，坐标中线测量的第一步就是进行控制点的测量。

一、控制点的布设控制点布置在线路沿线两侧，点位尽量放置在较高的位置上，能够看见越长的线路越好。

点位要固定，不能有移动的现象。

尽量设置在建筑物的顶上等位置，若在没有建筑物的地区，则应在地上打入大木桩，在桩顶上订小钢钉。

两相邻的控制点能够相互通视，距离在50m —500m 的范围之内。

如图5-1，控制点为D1、D2、D3。

二、控制点坐标测量控制点坐标测量可以分成两类，其一是有提供大地坐标系的，即提供地上固定的两可通视点及其坐标。

其二是不能提供大地坐标系统的，可以自己假定坐标系统。

（一）无已知的大地坐标，坐标系统是假定的假定坐标时应注意坐标的起点位置最好数据能大，以免中线测量的时候出现负坐标。

如第一点的坐标假定为（10000，10000）。

X图5-1图5-2 控制点测量程序1（二）有已知的大地坐标，坐标系统是已知的大地坐标系统是已知的，必须提供已知的两点坐标和实地的点位。

其测量出来的坐标均是大地坐标。

如提供两点点位与坐标，S1、S2。

图5-3 控制点测量程序2实训项目：在实训场地进行三个控制点的测量，假定坐标系统。

实训时间：2课时。

第二节 坐标计算一、已知某点的坐标,求另一点的坐标 置罗盘仪于D1，后视D2，瞄准JD 1，得方位角β0，测JD 1—D1的距离L 1得 X JD1 = X D1 +L 1cos β0JD1 = Y D1 +L 1sin β0 同理测JD 2、JD 3……的坐标。

坐标放样原理坐标放样是一种常用的测量方法，它是通过已知的控制点坐标和方位角，来确定其他点的坐标和方位角的方法。

在工程测量和地理信息系统中，坐标放样是非常重要的一项技术，它可以用来确定各种地物的位置和形状，为工程设计和规划提供准确的数据支持。

坐标放样的原理主要包括三个方面，控制点的选择、测量方法和坐标计算。

首先，控制点的选择是坐标放样的第一步。

控制点是已知坐标和方位角的点，它们通常是地理标志物或者人工设置的控制点。

在进行坐标放样时，需要选择足够数量的控制点，以保证测量的准确性和可靠性。

控制点的选择需要考虑地物的分布情况、地形地貌和测量的需要，以及控制点之间的相互关系。

其次，测量方法是确定其他点坐标和方位角的关键。

常用的测量方法包括全站仪测量、GPS测量、激光测距仪测量等。

不同的测量方法有不同的适用范围和精度要求，需要根据实际情况选择合适的测量方法。

在进行测量时，需要注意测量仪器的校准和环境条件的影响，以保证测量的准确性。

最后，坐标计算是根据已知的控制点坐标和方位角，来确定其他点的坐标和方位角的过程。

坐标计算通常采用三角测量、距离比例法、坐标变换法等。

在进行坐标计算时，需要考虑误差的传递和积累，以及计算方法的精度和稳定性。

在实际工程中，还需要考虑坐标系统的选择和坐标转换的问题，以适应不同的测量需求和数据处理要求。

总之，坐标放样是一种重要的测量方法，它在工程测量和地理信息系统中有着广泛的应用。

掌握坐标放样的原理和方法，对于工程设计和规划具有重要的意义。

在实际应用中，需要根据实际情况选择合适的控制点、测量方法和坐标计算方法，以保证测量的准确性和可靠性。

同时，还需要不断提高测量技术和数据处理能力，以适应不断发展的工程测量和地理信息系统的需求。

G P S简易操作求坐标测量及坐标放样Document number：NOCG-YUNOO-BUYTT-UU986-1986UT本章将分三种情况介绍野外实际操作过程（一）用户有已知坐标，基站架未知点1．第一次开始作业2.关基站或收测后第二次作业（二）用户有已知坐标，基站架已知点1．第一次开始作业2.关基站或收测后第二次作业（三）用户没有已知点，测自定义坐标1．第一次开始作业2.关基站或收测后第二次作业（四）坐标文件的转换输出（一）用户有已知坐标，基站架未知点1．第一次开始作业基准站在测区中央选择地势较高、视野开阔的位置架好基站（不用对中整平、不用量取仪器高，只用架稳就行了），连接好基站、电台、电瓶连线，开机。

Ok！（开机时主机STA和PWR指示灯常亮，达到条件会自动发射，发射时，STA 灯1秒闪一次，DL灯5秒快闪2次，电台的TX灯1秒闪一次）主机和电台都由电瓶供电移动站比如nanning开主机，主机和手簿正常连接后，新建工程，选择北京54椭球，输入当地中央子午线。

中央子午线的算法：假如测量的经度是110度23分30秒，则用除以3四舍五入取整得到－>37，再用所得的整数乘以37*3，就得到常用的中央子午线了111。

改移动站天线高点击“设置－其他设置－移动站天线高”进入输入2米，选择杆高，选中直接显示实际高程，点击ok。

注意：每次新建工程后第一步要做的就是改天线高固定解坐标，并保存。

在固定解状态下，测出已知点A的坐标（对中后，按手簿上的字母A或者向左的方向键，弹出储存的界面，点名输入A，杆高是固定的2米，回车或者确定）；同样，到B点扶平对中杆，测量并保存B点坐标。

计算转换参数（至少两个已知点，一个已知点只能求出平移Δx、Δy、Δz）点击设置－>控制点坐标库，点击增加，把用于求转换参数的点增加到库里面计算参数。

输入刚才所测的已知点A的已知坐标，输入后点击OK进入原始坐标的输入界面：点击“从坐标管理库选点”，如果坐标管理库里面没有坐标，点击“导入”，把刚才所测的原始值导入到临时库里以供选择。

全站仪坐标测量步骤与计算全站仪是测量工程中常用的一种仪器，它能够同时测量水平角、垂直角和斜距，并能通过内置的计算机进行数据记录和处理。

下面是全站仪的坐标测量步骤与计算过程的详细介绍。

步骤1：设立基点在测量区域内选择一个固定不动的基准点作为基点，通常是在已知的控制点上设立。

这个基点将作为后续测量的基准。

步骤2：放置全站仪将全站仪放置在距离待测点较近的位置上，并通过三脚架固定仪器。

在放置过程中要确保全站仪水平，可以通过调整三脚架的高度和使用气泡管进行水平校准。

步骤3：测量水平角使用全站仪的水平刻度，对准待测点。

通过观察全站仪显示的水平角度，记录下水平角的读数。

在记录之前，最好进行目标中心的精确定位和观察，使数据更加准确。

步骤4：测量垂直角将全站仪的望远镜对准待测点，并使用全站仪上的竖直刻度对准垂直角。

通过观察全站仪显示的垂直角度，记录下垂直角的读数。

同样，在记录之前进行目标中心的精确定位和观察，以确保数据的准确性。

步骤5：测量斜距使用全站仪上的测距仪，对准待测点。

通过观察全站仪上显示的测距结果，记录下斜距的读数。

在记录之前，确保使用的棱镜反光板放置在待测点上，以获得准确的测距结果。

步骤6：数据处理与计算将所测得的水平角、垂直角和斜距数据输入全站仪的内置计算机中进行处理和计算。

全站仪内置的计算机能够根据所输入的数据，计算出测点的坐标。

计算过程主要包含以下几个步骤：1.根据测量的水平角和垂直角，可以计算出待测点相对于基准点的方向角和仰角。

2.根据测量的斜距和方向角，可以计算出待测点与基准点之间的水平距离和垂直距离。

3.结合基准点的已知坐标，可以计算出待测点的绝对坐标。

在实际操作中，需要注意以下几个问题：1.在测量水平角和垂直角时，要保持仪器的稳定和准确。

避免震动和移动，以获得准确的角度读数。

2.在测量斜距时，要确保棱镜反光板正确放置在待测点上，并保持稳定。

避免棱镜反光板的移动导致测距误差。

3.在数据处理和计算过程中，要仔细核对输入的数据，确保准确性。
