水泥分类及代号及强度等级嘿，朋友们！今天咱们来聊一聊那个老话题——水泥。
水泥可是建筑界的“大拿”，它分得清清楚楚，代号和强度等级更是让人眼花缭乱。
咱们今天就来好好聊聊这水泥的分类、代号以及那令人头疼的强度等级，让你在选购水泥时心里有数，不花冤枉钱！#### 1. 水泥的分类说说水泥的分类。
水泥啊，按用途分，大概能分成三大类：道路用水泥、建筑用水泥和特种水泥。
道路用水泥嘛，就是专门用来铺路的那种，比如硅酸盐水泥和普通硅酸盐水泥。
这些水泥强度高，耐久性好，但价格稍微有点贵。
而建筑用水泥呢，就更多了，比如快硬水泥、抗硫酸盐水泥、油井水泥等等，各有各的特点，能满足不同建筑的需求。

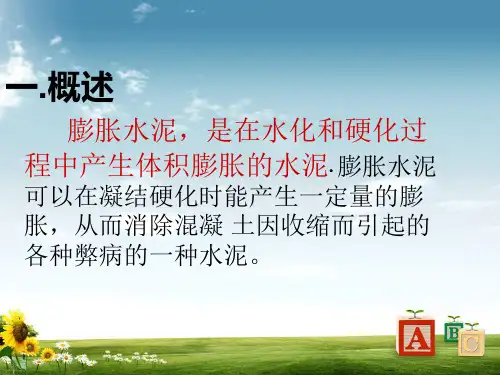

特种水泥就更厉害了，比如膨胀水泥、自应力水泥，它们可是专门为特殊场合设计的哦！#### 2. 水泥的代号再来说说水泥的代号。
水泥的代号可是五花八门，每个代号背后都有一段故事呢！比如说，P.I.表示硅酸盐水泥，P.A.表示铝酸盐水泥，P.C.表示粉煤灰水泥。
还有啊，C3A、C4A这些数字，都是指水泥中的三氧化二铝含量，数字越大，水泥的强度就越高哟！#### 3. 水泥的强度等级最后说说水泥的强度等级。
水泥的强度等级可是衡量水泥质量的重要标准。
你知道吗？水泥的强度等级从C15到C60，每个等级都有它的适用范围和特点。
比如C15以下的水泥，适合做地面、墙面等低强度要求的地方；C15到C30的水泥，适合做基础、柱子等中等强度要求的地方；C30以上的水泥，则适合做高层建筑、桥梁等高强度要求的地方。
选水泥时，可得根据自己的需求来选择合适的强度等级哦！好啦，关于水泥的分类、代号和强度等级，今天就先聊到这里啦！如果你还有其他问题或者想了解更多关于水泥的知识，记得留言告诉我哦！我会尽力为你解答的！。

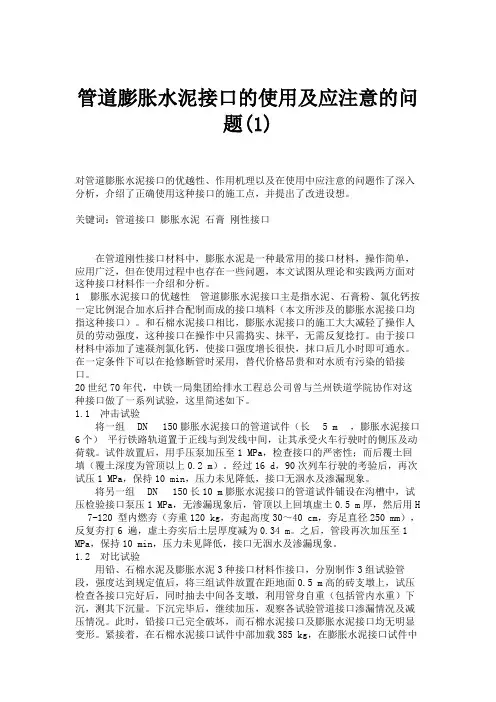

管道膨胀水泥接口的使用及应注意的问题(1)对管道膨胀水泥接口的优越性、作用机理以及在使用中应注意的问题作了深入分析，介绍了正确使用这种接口的施工点，并提出了改进设想。
关键词：管道接口膨胀水泥石膏刚性接口在管道刚性接口材料中，膨胀水泥是一种最常用的接口材料，操作简单，应用广泛，但在使用过程中也存在一些问题，本文试图从理论和实践两方面对这种接口材料作一介绍和分析。
1 膨胀水泥接口的优越性管道膨胀水泥接口主是指水泥、石膏粉、氯化钙按一定比例混合加水后拌合配制而成的接口填料（本文所涉及的膨胀水泥接口均指这种接口）。
和石棉水泥接口相比，膨胀水泥接口的施工大大减轻了操作人员的劳动强度，这种接口在操作中只需捣实、抹平，无需反复捻打。
由于接口材料中添加了速凝剂氯化钙，使接口强度增长很快，抹口后几小时即可通水。
在一定条件下可以在抢修断管时采用，替代价格昂贵和对水质有污染的铅接口。
20世纪70年代，中铁一局集团给排水工程总公司曾与兰州铁道学院协作对这种接口做了一系列试验，这里简述如下。
1.1 冲击试验将一组DN150膨胀水泥接口的管道试件（长 5 m，膨胀水泥接口6个）平行铁路轨道置于正线与到发线中间，让其承受火车行驶时的侧压及动荷载。
试件放置后，用手压泵加压至1 MPa，检查接口的严密性；而后覆土回填（覆土深度为管顶以上0.2 m）。
经过16 d，90次列车行驶的考验后，再次试压1 MPa，保持10 min，压力未见降低，接口无洇水及渗漏现象。
将另一组DN150长10 m膨胀水泥接口的管道试件铺设在沟槽中，试压检验接口泵压1 MPa，无渗漏现象后，管顶以上回填虚土0.5 m厚，然后用H 7-120 型内燃夯（夯重120 kg，夯起高度30～40 cm，夯足直径250 mm），反复夯打6 遍，虚土夯实后土层厚度减为0.34 m。
之后，管段再次加压至1 MPa，保持10 min，压力未见降低，接口无洇水及渗漏现象。
1.2 对比试验用铅、石棉水泥及膨胀水泥3种接口材料作接口，分别制作3组试验管段，强度达到规定值后，将三组试件放置在距地面0.5 m高的砖支墩上，试压检查各接口完好后，同时抽去中间各支墩，利用管身自重（包括管内水重）下沉，测其下沉量。
硅酸盐水泥部分1 胶凝材料：凡能在物理、化学作用下，从浆体变成坚固的石状体，并能胶结其它物料而具有一定机械强度的物质，统称为胶凝材料。
2 水泥：凡细磨成粉末状，加入适量水后成为塑性浆体，既能在空气中硬化，又能在水中硬化，并能将砂、石等散粒或纤维材料牢固地胶结在一起的水硬性胶凝材料。
3硅酸盐水泥是以硅酸钙为主要成分的熟料所制成的水泥的总称，又专指一种水泥。
4 硅酸盐水泥熟料系指以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分的产物5 活性混合材料：具有火山灰性或潜在水硬性的混合材料，6 非活性混合材料：质量的活性指标不符合国家标准要求的潜在水硬性或火山灰性的水泥混合材料，以及砂岩和石灰石7 矿渣硅酸盐水泥：由硅酸盐水泥熟料，混入适量粒化高炉矿渣及石膏磨细而成。
8 火山灰质硅酸盐水泥：由硅酸盐水泥熟料和火山灰质材料及石膏按比例混合磨细而成。
9 粉煤灰硅酸盐水泥：由硅酸盐水泥熟料和粉煤灰，加适量石膏混合后磨细而成。
10烧失量烧失量是样品中各种化学反应在重量上的增加和减少的代数和。
11 废品：氧化镁含量、三氧化硫含量、初凝时间、安定性中任一不符合标准规定。
12 粘土多种含水铝硅酸盐矿物的混合体。
13 天然粘土质原料：黄土、粘土、页岩、泥沙、粉砂岩及河泥等。
14黄土无层理的粘土与微粒矿物的天然混合物，轻质而多孔15 预均化原料在储存、取用过程中，通过采用特殊的堆取料方式及设施，使原料化学成分波动范围减小，为入窑前生料成分趋于均匀一致而作的必要准备过程。
简言之，所谓原料的预均化就是原料在粉磨之前所进行的均化。
16 机械倒库：利用螺旋运输机和提升机反复将库内物料卸出和装入，以达到混合均匀的目的。
17 压缩空气搅拌库：生料经压缩空气充气后，体积膨胀，产生上下翻滚的对流运动，使生料成分搅拌均匀。
18 固溶有少量氧化物的C2S称为贝利特，简称B矿。
19 填充在阿利特、贝利特之间的物质通称中间相20 玻璃体熟料通常冷却较快，部分液相来不及结晶就成为玻璃体，质点排列无序，组成也不固定。
《胶凝材料学》复习指导一、 填空题：（1×20＝20）1、由于α半水石膏的分散度（内比表面积）比β半水石膏的 小 ，因此，其需水量较 小 ，硬化体的强度 较高 。
2、新制备石灰的“活性”，即水化反映的能力，主要是由 内比表面积 和 晶格变形程度 两种因素决定，石灰水化时由于 水化反应迅速，伴随激烈的放热和显著的体积膨胀，使其凝胶结构向晶型结构转变(膨胀应力) 而使浆体结构受到破坏，硬化体强度低。
3、为了有效地使用镁质胶凝材料，要解决两个问题：一是要加速MgO 的 溶解 ；二是要降低体系的 过饱和度 。
因此常用 MgCl 2 溶液 代替 水 作MgO 的调和剂。
4、硅酸盐水泥熟料矿物主要由 C3S C2S C3A C4AF 矿物组成，水化活性的顺序是C3A ＞C4AF ＞C3S ＞C2S ，水化速率C3A ＞C4AF ＞C3S ＞C2S5、矿渣玻璃体具有三维网络结构，形成空间网络的是 SiO 2 CaO Al 2O 3 Fe 2O 3 等氧化物，而 Ca 2+Mg 2+ Al 3+ 等金属离子则嵌布在网络的空隙里。
6、二水石膏属于 单斜 晶系， Ca 2+ 联结-24SO 四面体构成 双层 的结构层，而 H 2O 分子 则分布于双层结构之间。
Ca 2+的配位数为 8 。
7、高铝水泥在常温下的主要水化产物是C 3AH 6、 CAH 10 、 C 2AH 8 ，它们在温度大于35℃的潮湿环境中可转化为 C 3AH 6 ，而使硬化体的强度 下降 。
8、S.戴蒙得认为水化硅酸钙至少有四种形态，分别是 纤维状 、 网络状 、 大而不规则的等大粒子或扁平粒子 、 内部产物，绉状，具有规正的孔隙或紧密集合的等大粒子 。
9、大坝水泥是 水化热较低的适用于浇筑坝体等大体积结构 的一类硅酸盐水泥。
10、C 3S 水化动力学全过程的制约因素：（1）C3S 表面的溶解或者称之为C3S 与液相之间的化学反应（2）成核与晶体生长反应（3）通过水化物层的扩散反应11、钙矾石的基本结构是沿c 轴具有 两 倍的柱状结构。
