和昌国际城居住小区(三期)D18住宅楼塔吊转料平台安拆专项方案

塔吊安装及拆除专项施工方案（正式版）编制：___________________审核：___________________日期：___________________塔吊安装及拆除专项施工方案一、工程概况工程占地面积8万余平方米, 建筑面积31536.9m2, 位于庐城庐江县世纪大道以北、黄山路以西、移湖路以东, 拥有住户600余户, 地下地上停车位300个, 配套建设社区用房, 幼儿园及部分西班牙风格商业铺面。

①各项性能参数先进, 起升高度高, 工作幅度大, 作业空间大, 使用效率高。

②起升机构采用电磁离合器换挡变速。

同时, 采用带涡流制服动器的电动机, 使得起升机构获得理想的起升速度及载荷的慢就位。

③各种安全装备齐全, 具有自销、自保、报警等多种功能, 使用安全, 维修方便。

二、塔吊安装所需设备1、塔机中心位置布置本工程根据施工实际情况, 需安装1台塔吊使用, 施工塔吊设置在5楼和4楼中间装置。

2、塔机基础塔吊承台基础采用钢筋混凝土：平面尺寸5000×5000mm, 厚度1280mm, 采用C25混凝土, 内配Φ20双层双向钢筋, 塔机基础顶面标高为裙房负四层地面板底标高, 在塔吊基础施工时预埋基座螺栓。

固定附着式起重机的基础是确保塔机安全检查的必有条件, 在附着之前为独立式使用。

所以对基础要求较高, 必须严格按厂家提供的技术资料和要求对基础进行计算和施工。

3、安装所需机具、工具的配置QY12汽车吊1台、枕木、足量的铁丝、钢丝绳吊索、绳扣卸扣等常用工具、活动扳手、锤子、钳子、加力杆、锯弓、扭力扳手、全站仪一台、水准仪一台、开口扳手、梅花扳手、凿子等工具。

4、安装工艺流程（安装步骤）安装十_大于8m/s时进行。

2) 必须遵循立塔程序。

3) 注意吊点的选择, 根据吊装部件选用长度适当、质量可靠的吊具。

4) 塔机各部件所有可拆的销轴, 塔身连接螺栓、螺母均是专用特制零件。

5) 必须安装并使用保护和安全措施, 如扶梯、平台、护栏等。

塔吊安拆安全措施一、编制依据1.1编制依据二、安装前的准备工作1塔机入场前使用单位项目部现场的准备工作1.1根据施工组织设计对塔机进行合理布置和准确定位。

1.2为满足塔机安装及正常使用，配备符合安全要求的专用配电箱，并距塔机中心不大于3m，一般塔机正常工作需用电容量为32.8kw；1.3清理进场道路，清理回填并夯实塔机基础20m范围内的场地，以便于进场塔机部件的摆放和部件地面组装。

1.4对安装汽车吊进行全面检查，特别是安全装置及钢丝绳及各运动部件，确保在安装过程中的安全使用。

2施工技术准备2.1工程部技术人员必须提前进行现场实地勘测，仔细地考虑在安装及以后拆卸中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时同施工单位项目部沟通，共同商讨解决对策，确保施工顺利安全的进行。

2.2安装前塔机的检查、维护做好保养、检查，清理安装部件，做好装运准备。

根据塔机安装需要，必备的施工设备、机具及安全防护用品如下：2.3施工机械2.4工具及索具对所使用的索具、吊具进行全面的安全检查，确认完好无损方可使用3塔机基础的制作和验收（1）塔机基础定位由使用单位施工项目部负责完成。

（2）建筑施工单位在制作砼基础砼时，根据租赁方提供的塔吊基础图纸绑扎配筋，必须做好控制记录和质量验收，避免振动跑偏。

（3）确保固定底脚四个角水平高低差在2mm以内。

当砼强度达到90%以上，并取得安全质检部门验收后方可安装。

（4）在塔机进场安装前，使用单位施工项目部须向租赁方提供以下有关基础资料：A基础地耐力报告；B基础制作技术方案（几何尺寸、制作工艺、施工图、变更计算书等）；C预埋固定支脚水平度测量报告；四、塔机的安装拆卸工艺流程1基础定位塔吊安装时，汽车吊停靠位置，参考汽车吊起重性能表，且必须严格按照起重性能表参数就位，严禁超过其性能要求进行作业。

2安装工序2.1吊装基础节2.1.1用专用的12条螺栓与基础节连接。

紧固至力矩达到2400KN·M。

塔吊安装及拆除方案（1）施工准备对施工现场的道路进行铺设与平整，并清除障碍等。

塔机安装技术负责人按基础制作的技术要求共同对塔机混凝土基础进行验收，基础表面的平整度应不大于1/1000。

由塔吊司机对塔机进行检查，检查内容如下：①.钢结构件有无开裂与脱焊；②.钢丝绳是否牢固可靠，是否合乎要求，绳扎头是否可靠；③.各部电路及电气元件是否正常；④.爬升机构导向轮是否转动灵活，与塔机间隙是否合乎要求⑤.顶升液压装置是否正常；⑥.对需拆卸的螺栓及销进行浸油除锈处理，埋在地下部分要清除泥土；⑦.转动塔机安装前应认真进行检修、保养，对变形件及时修复，必要时全机作油漆。

机械设备的配备：根据该塔机安装高度及最重部件的重量，本次安装（拆卸）所需配备的机械的具体情况如下：（2）塔吊安装1、立塔时应注意事项：1）塔吊机安装工作时，塔机最高风速不大于8m/s。

2）必须遵循立塔程序。

3）塔机各部件所有可拆的销轴，塔身，回转支承的连接螺、栓螺母均是专用特制零件，用户不得随意代换。

4）必须安装并使用保护和安全措施。

5）必须根据起重臂臂长，正确确定平衡重块数量，在安装起重臂之前，必须先在平衡臂上安装一块重量2.6T的平衡重，注意严禁超此数量。

2、预埋螺栓固定基础：1）垫板下混凝土填充率＞95%，四垫板上平面应在同一水平面，垫板允许嵌入混凝土内5～6mm。

2）四组地脚螺栓相对位置必须准备，组装后必须保证地脚螺栓孔的对角线误差不大于2mm，确保固定基节的安装。

3）允许在固定基节与垫板之间加垫片，垫片面积必须大于垫板面积的90%，且每个支脚下面最多只能加两块垫片，确保固定基节的安装后的水平度小于1/750，其中心线与水平垂直度误差为1.5/1000。

当固定基础的混凝土强度达到设计值的70%以上后就进行塔机组装。

3、安装塔身节：1）吊起一节标准节，吊装到埋好在固定基础上的固定节上，用12件10.9级高强度螺栓连接牢，但在吊装时必须严禁吊在水平斜腹杆上。

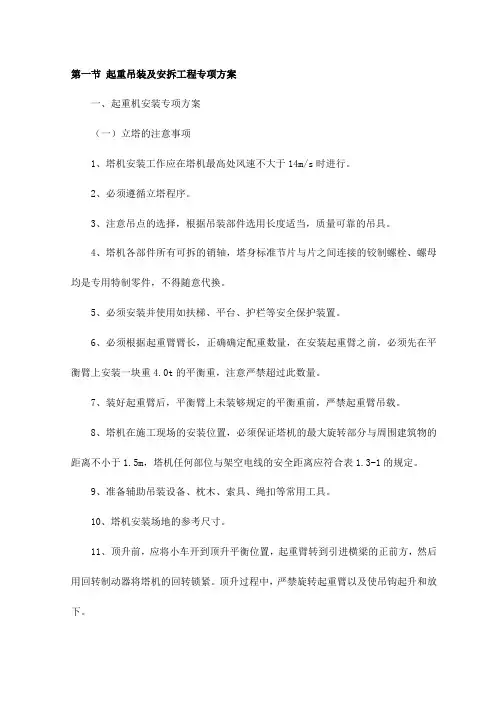

第一节起重吊装及安拆工程专项方案一、起重机安装专项方案（一）立塔的注意事项1、塔机安装工作应在塔机最高处风速不大于14m/s时进行。

2、必须遵循立塔程序。

3、注意吊点的选择，根据吊装部件选用长度适当，质量可靠的吊具。

4、塔机各部件所有可拆的销轴，塔身标准节片与片之间连接的铰制螺栓、螺母均是专用特制零件，不得随意代换。

5、必须安装并使用如扶梯、平台、护栏等安全保护装置。

6、必须根据起重臂臂长，正确确定配重数量，在安装起重臂之前，必须先在平衡臂上安装一块重4.0t的平衡重，注意严禁超过此数量。

7、装好起重臂后，平衡臂上未装够规定的平衡重前，严禁起重臂吊载。

8、塔机在施工现场的安装位置，必须保证塔机的最大旋转部分与周围建筑物的距离不小于1.5m，塔机任何部位与架空电线的安全距离应符合表1.3-1的规定。

9、准备辅助吊装设备、枕木、索具、绳扣等常用工具。

10、塔机安装场地的参考尺寸。

11、顶升前，应将小车开到顶升平衡位置，起重臂转到引进横梁的正前方，然后用回转制动器将塔机的回转锁紧。

顶升过程中，严禁旋转起重臂以及使吊钩起升和放下。

12、标准节起升（或放下时），必须尽可能靠近塔身。

吊装单元重量及高度（二）附着式主要组件装配关系附着式塔机的最大起升高度可达240.3m。

在工作高度≤120m时，可采取二倍率、四倍率钢丝绳起升，当工作高度>120m时，只能采取二倍率钢丝绳起升。

附着式的结构布置与独立式相同，只是为了增加起升高度，塔身增加了片式标准节。

为提高塔机的稳定性和塔身的刚度，在塔身的全高内还设置了若干层附着装置，标准附着时，要求塔身中心距离建筑物为5m。

1、第一道附着（1）第一道附着架以下的塔身高度h1 (支腿固定式含基节高度)：33(m) ≤ h1 ≤42(m)即第一道附着架以下的标准节数n1为：9.5 ≤n1≤12.5（2）附着架以上塔身悬高h0：h0≤39.3(m)即附着架以上标准节数:n0≤132、第二道或第二道以上附着（1）附着架之间的距离h2：18(m) ≤ h2 ≤27(m)即两道附着架之间的标准节数n2为：6≤n2≤9（2）附着架以上标准节的高度h0：工作高度h≤100m时，n0 ≤ 13工作高度h ＞100m时，至少要少加一节标准节即：n0≤123、支腿固定附着式最经济配置附着架的附着方式第一次附着后，附着架以上塔机悬出段≤39.3m，塔机最大工作高度81.3m，自下而上1个基节，1个加强节，23个片式标准节。
