跌落试验报告

OK
OK
外观
OK
OK
OK
OK
内部检查
OK
OK
OK
OK
吸塑/彩盒OKOK源自OKOK外箱
OK
OK
OK
OK
其它说明：
跌落后2PCS产品吸塑有轻微擦伤，在允收范围内
跌落结果： 合格
跌落测试图片：下述
审核：
5# OK OK OK OK OK
2013/9/4

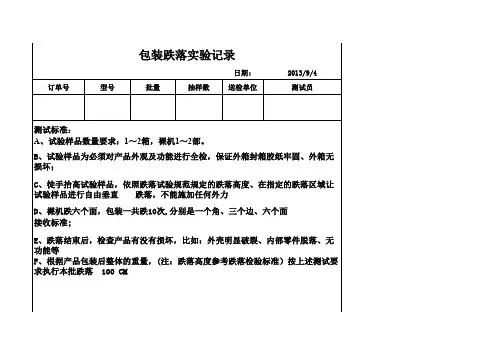

订单号
包装跌落实验记录
型号
批量
抽样数
日期: 送检单位
2013/9/4 测试员
测试标准： A、试验样品数量要求：1～2箱，裸机1～2部。
B、试验样品为必须对产品外观及功能进行全检，保证外箱封箱胶纸牢固、外箱无 损坏；
C、徒手抬高试验样品，依照跌落试验规范规定的跌落高度、在指定的跌落区域让 试验样品进行自由垂直 跌落，不能施加任何外力
D、裸机跌六个面，包装一共跌10次,分别是一个角、三个边、六个面 接收标准;
E、跌落结束后，检查产品有没有损坏，比如：外壳明显破裂、内部零件脱落、无 功能等 F、根据产品包装后整体的重量，(注：跌落高度参考跌落检验标准）按上述测试要 求执行本批跌落 100 CM
测试结果：
1#
2#
3#
4#
功能
OK
OK

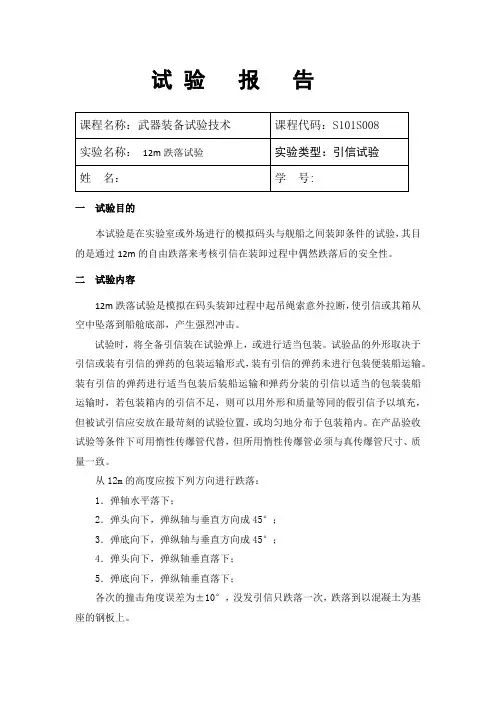

试验报告一试验目的本试验是在实验室或外场进行的模拟码头与舰船之间装卸条件的试验，其目的是通过12m的自由跌落来考核引信在装卸过程中偶然跌落后的安全性。

二试验内容12m跌落试验是模拟在码头装卸过程中起吊绳索意外拉断，使引信或其箱从空中坠落到船舱底部，产生强烈冲击。

试验时，将全备引信装在试验弹上，或进行适当包装。

试验品的外形取决于引信或装有引信的弹药的包装运输形式，装有引信的弹药未进行包装便装船运输。

装有引信的弹药进行适当包装后装船运输和弹药分装的引信以适当的包装装船运输时，若包装箱内的引信不足，则可以用外形和质量等同的假引信予以填充，但被试引信应安放在最苛刻的试验位置，或均匀地分布于包装箱内。

在产品验收试验等条件下可用惰性传爆管代替，但所用惰性传爆管必须与真传爆管尺寸、质量一致。

从12m的高度应按下列方向进行跌落：1．弹轴水平落下；2．弹头向下，弹纵轴与垂直方向成45°；3．弹底向下，弹纵轴与垂直方向成45°；4．弹头向下，弹纵轴垂直落下；5．弹底向下，弹纵轴垂直落下；各次的撞击角度误差为±10°，没发引信只跌落一次，跌落到以混凝土为基座的钢板上。

12m的高度是指试验弹最低点到钢板撞击面的距离，可以通过任何塔架、动臂起重机或构架装置来获得。

三试验原理本试验通过12m的自由跌落来模拟引信在装卸过程中偶然跌落情形，通过跌落后引信的各种指标检查来考核引信在装卸过程中的安全性。

12m的高度是指试验弹最低点到钢板撞击面的距离，远超过真实装卸过程中的实际高度，在试验中作为引信跌落安全性的考核标准。

四试验设备1.实验装置应满足：①撞击钢板最小厚度为75mm，布氏硬度不小于200，表面必须平整，其长宽尺寸至少是试验弹最大尺寸的1.5倍；②撞击钢板四周必须有一定的高度的栏板围栏，以防试验弹跳出来；③撞击钢板应安装在基座最小厚度为460nm的混凝土基座；④应使用导向装置来保证要求的撞击角度，但导向装置下端据撞击钢板应有一定距离，以保证不妨碍自由落下和回调，导向装置不得使试验弹落下的撞击速度比自由跌落时所达到的速度减少2%。

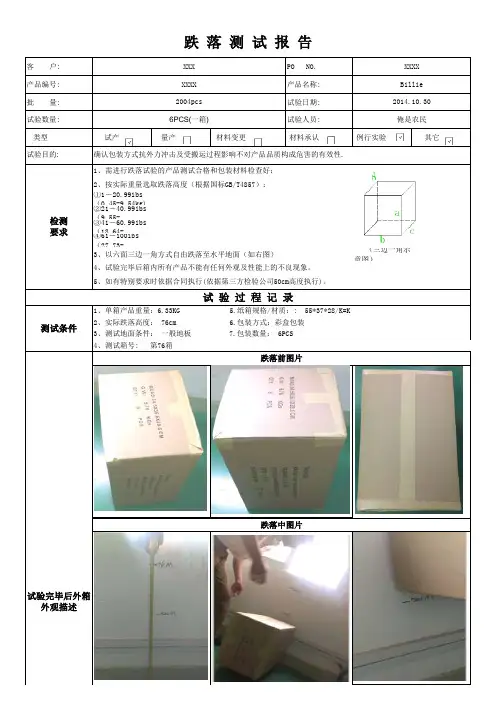

客 户:PO NO.产品编号:产品名称:批 量:试验日期:试验数量:试验人员: 类型 试产量产材料变更材料承认例行实验其它试验目的:①1－20.99ibs （0.45-9.54kg)②21－40.99ibs （9.55-③41－60.99ibs （18.64-④61－100ibs （27.73- （三边一角示意图）跌 落 测 试 报 告XXX XXXX XXXX Billie 2004pcs 2014.10.306PCS(一箱)俺是农民确认包装方式抗外力冲击及受搬运过程影响不对产品品质构成危害的有效性.1、需进行跌落试验的产品测试合格和包装材料检查好；2、按实际重量选取跌落高度（根据国标GB/T4857）：3、以六面三边一角方式自由跌落至水平地面（如右图）4、试验完毕后箱内所有产品不能有任何外观及性能上的不良现象。

5、如有特别要求时依据合同执行(依据第三方检验公司50cm高度执行)。

试 验 过 程 记 录1、单箱产品重量：6.33KG 5.纸箱规格/材质：: 55*37*28/K=K2、实际跌落高度： 76cm 6.包装方式：彩盒包装3、测试地面条件： 一般地板 7.包装数量： 6PCS4、测试箱号: 第76箱跌落前图片跌落中图片检测要求测试条件试验完毕后外箱外观描述跌落后纸箱图片试验完后产品与彩盒图片试验完毕后产品外观描述跌落后产品图片综上试验结果判定,本次跌落试验合格以上为试验完毕后产品与试验纸箱的照片审核：俺是农民项目要求检测结果产品通电测试合格POWER高压测试合格合格异响确认合格作成：俺是农民试验完毕后产品性能检测综合判定 合格 不合格产品外观。

钢化玻璃跌落测试报告
测试目的：
该测试是为了评估钢化玻璃的跌落性能，以确保其在正常使用条件下的耐用性和可靠性。

测试方法：
1.准备测试设备：测试台、3个试验品、尺子、标记笔、计时器、摄像机。

2.测量每个试验品的初始尺寸，并在其表面用标记笔做上标记。

3.将一个试验品放置在测试台的中心位置。

4.按照一定高度，把试验品从测试台上直接落下，此高度为所测算出的危险跌落高度的1.5倍。

5.观察试验品是否出现破裂等损坏情况，并记录试验品的表面破裂和裂纹情况。

6.通过摄像机记录测试过程和结果。

7.对第一个试验品进行3次测试，期间对试验品做任何修复或处理均无效。

8.重复步骤3-7针对剩下的2个试验品进行测试。

测试结果：
测试表明，所有试验品经受了跌落测试后表面未出现任何破碎或裂纹。

跌落高度分别为1.5m、2.25m、3.375m。

因此，我们认为这些钢化玻璃产
品的跌落性能达到了预期要求，可以在正常使用条件下稳定耐用。
