实验10 路由器基本配置

一、实验目的

1. 认识路由器的结构

2. 理解路由器的工作原理

3. 理解子网掩码的作用

4. 熟悉IP子网的计算

5. 掌握路由器的基本配置

二、实验内容

一个路由器连接二个IP子网（或两个局域网）

三、所需设备

路由器，交换机，电脑，网线

四、所需知识与技能

1.所需知识：

子网掩码的作用，子网号的概念，路由器的工作原理，路由的概念。

2. 所需能力：

识别子网掩码，子网号，计算子网号，路由器与计算机的连接与基本配置，识别路由表。

五、网络拓朴

192.168.1.2/24网网网网192.168.2.1/24网网网PC1PC2网网网网网192.168.1.1/24192.168.2.2/24网网网网网网网console网网网网网网网网网网网网网网网网网网com网网

六、实验步骤

1．认识路由器的外观，识别各个端口的名称和作用

2. 按照网络拓朴图搭建网络环境：用网线把计算机的网卡与路由器的以太网口相连。用配置线（也叫反转线）把计算机的com口和路由器 console口连起来。

3. 通过“开始—程序—附件---通讯---超级终端”，打开“超级终端”，建立一个连接登录到路由器。 com口的配置如下图：

2．在路由器中配置相关内容，使二边的计算机能够互通。下面给出锐捷2600系列中的配置：

Press Enter to Start

Router>

Router>enable

Router#config terminal

Router(config)#int fa0/1 //这个端口与IP地址为192.168.2.2/24的主机相连

Router(config-if)#ip add 192.168.2.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#exit

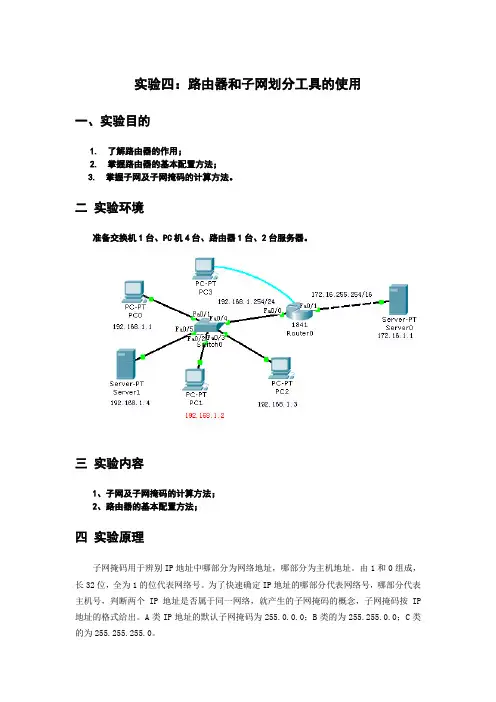

实验四：路由器和子网划分工具的使用

一、实验目的

1. 了解路由器的作用；

2. 掌握路由器的基本配置方法；

3. 掌握子网及子网掩码的计算方法。

二 实验环境

准备交换机1台、PC机4台、路由器1台、2台服务器。

三 实验内容

1、子网及子网掩码的计算方法；

2、路由器的基本配置方法；

四 实验原理

子网掩码用于辨别IP地址中哪部分为网络地址，哪部分为主机地址。由1和0组成，长32位，全为1的位代表网络号。为了快速确定IP地址的哪部分代表网络号，哪部分代表主机号，判断两个IP地址是否属于同一网络，就产生的子网掩码的概念，子网掩码按IP地址的格式给出。A类IP地址的默认子网掩码为255.0.0.0；B类的为255.255.0.0；C类的为255.255.255.0。

用子网掩码判断IP地址的网络号与主机号的方法是用IP地址与相应的子网掩码进行与运算，可以区分出网络号部分和主机号部分。

(IP 地址) AND (子网掩码) =网络地址

例如10.68.89.1是A类IP地址，所以默认子网掩码为255.0.0.0，分别转化为二进制进行与运算后，得出网络号为10。再如202.30.152.3和202.30.152.80为C类 IP地址，默认子网掩码为255.255.255.0，进行与运算后得出二者网络号相同，说明两主机位于同一网络。

四 实验步骤

1、 路由器的配置：

将SW1的0/4端口的连接路由器的fa 0/0端口,服务器的fasteathernet路由器的fa

0/1端口。

1）配置路由器主机名

Router>enable(注：从用户模式进入特权模式)

Router #configure terminal（注：从特权模式进入全局配置模式）

Router (config)#hostname R1（注：将主机名配置为“R1”）

R1 (config)#

2）为路由器各接口分配IP地址

路由器如何设置子网掩码

在网络设置中，子网掩码是一个十进制数，用于确定一个IP地址中哪些位数是网络号，哪些位数是主机号。子网掩码的设置对于网络的正常运行和通信起着至关重要的作用。本文将为你介绍如何正确地设置路由器的子网掩码。

一、了解子网掩码的作用

子网掩码用于将一个IP地址划分为网络号和主机号，以方便网络间的通信和路由器的转发。子网掩码是一个32位的二进制数，由连续的1和0组成。其中，1表示网络号的一部分，0表示主机号的一部分。子网掩码与IP地址进行“与”操作，将IP地址的网络号与子网掩码中的网络号部分进行相与运算，得到网络号，从而确定了该IP地址所在的网络。

二、登录路由器管理页面

首先，你需要登录路由器的管理页面。打开浏览器，输入路由器的IP地址，一般为192.168.1.1或192.168.0.1，按下回车键进入管理页面。输入正确的用户名和密码，登录到路由器的设置界面。

三、查找子网掩码设置选项

在路由器的设置界面中，查找并点击“网络设置”或类似的选项，然后寻找相关的网络设置项。不同的路由器品牌和型号的设置界面可能有所不同，你需要根据实际情况来查找。 四、设置子网掩码

找到子网掩码设置选项后，进入设置界面。根据你的需求，选择合适的子网掩码。一般情况下，子网掩码是由四个数字组成，如255.255.255.0。你可以根据实际需求来设置子网掩码的值。

五、保存设置并重启路由器

在设置好子网掩码后，记得点击保存或应用按钮，将设置保存到路由器中。然后，重启路由器以使设置生效。

六、验证子网掩码设置是否成功

设置完成后，你可以通过以下步骤验证子网掩码的设置是否成功：

1. 打开命令提示符或终端窗口。

2. 输入ipconfig（Windows系统）或ifconfig（Mac或Linux系统）命令，并按下回车键。

3. 在命令的输出结果中，查找你的网络适配器（一般是以太网或Wi-Fi适配器）的IP地址和子网掩码。
