涂漆矩形母线载流量

2---3片组合涂漆母线的载流量（θn=70℃θa=25℃ ）

母线尺寸

（宽X厚，mm) 铝(A) 铜（A）

交流 直流 交流 直流

2片 3片 2片 3片 2片 3片 2片 3片

40X4 855 1090

40X5 965 1250

50X5 1180 1525

50X6.3 1315 1700

63X6。3 1350 1720 1555 1940 1740 2240 1990 2495

80X6。3 1630 2100 2055 2460 2110 2720 2630 3220

100X6.3 1935 2500 2515 3040 2470 3170 3245 3940

63X8 1680 2180 1840 2330 2160 2790 2485 3020

80X8 2040 2620 2400 2975 2620 3370 3095 3850

100X8 2390 3050 2945 3620 3060 3930 3810 4690

125X8 2650 3380 3350 4250 3400 4340 4400 5600

63X10 2010 2650 2110 2720 2560 3300 2725 3530

80X10 2410 3100 2735 3440 3100 3990 3510 4450

100X10

2860 3650 3350 4160 3610 4650 4325 5385

125X10 3200 4100 3900 4860 4100 5200 5000 6250

380V铜导线负荷力具(KV.m，cos=1）

电压损失

（u%) 导线截面（mm）

1。5 2.5 4 6 10 16 25 35 50 70 95 120

1。0 125 208 332 498 830 1330 2080 2950 4150 5860 7890 9960

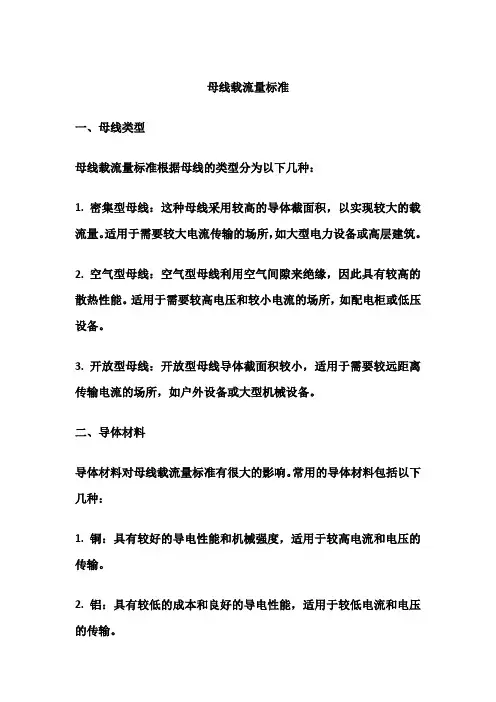

母线载流量标准

一、母线类型

母线载流量标准根据母线的类型分为以下几种：

1. 密集型母线：这种母线采用较高的导体截面积，以实现较大的载流量。适用于需要较大电流传输的场所，如大型电力设备或高层建筑。

2. 空气型母线：空气型母线利用空气间隙来绝缘，因此具有较高的散热性能。适用于需要较高电压和较小电流的场所，如配电柜或低压设备。

3. 开放型母线：开放型母线导体截面积较小，适用于需要较远距离传输电流的场所，如户外设备或大型机械设备。

二、导体材料

导体材料对母线载流量标准有很大的影响。常用的导体材料包括以下几种：

1. 铜：具有较好的导电性能和机械强度，适用于较高电流和电压的传输。

2. 铝：具有较低的成本和良好的导电性能，适用于较低电流和电压的传输。 3. 铝合金：具有较好的机械强度和导电性能，适用于较高电流和电压的传输。

三、导体截面积

导体截面积是影响母线载流量的重要因素。导体截面积越大，载流量越大。在选择导体截面积时，需要考虑以下因素：

1. 电流大小：传输的电流越大，需要的导体截面积越大。

2. 电压等级：电压等级越高，电流产生的热量越大，对导体截面积的要求越高。

3. 环境条件：在高温、低温、潮湿等恶劣环境下，需要适当增加导体截面积以保证安全。

四、导体温度

导体温度对母线载流量标准有很大的影响。随着温度的升高，导体的电阻率会增加，导致电流减小。因此，在选择母线时，需要考虑以下因素：

1. 环境温度：需要根据实际环境温度选择合适的母线，以保证安全运行。 2. 散热性能：需要选择具有良好散热性能的母线，以保证导体温度不会过高。

3. 温度补偿：对于高温环境下使用的母线，需要进行温度补偿以保持稳定的载流量。

五、母线连接方式

母线的连接方式对母线载流量标准也有影响。常用的母线连接方式包括以下几种：

1. 压接式连接：通过压接方式将母线与电气设备连接起来，具有安装简便、接触电阻小的优点。适用于较小电流和较低电压的传输。

(完整版)铜排载流量计算表及母线槽铜排规格 1 / 2

矩形母排载流量计算法

1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)

序号 排厚 D㎜ 厚度系数 E

1 12 ㎜

2 10 ㎜

3 8 ㎜

4 6 ㎜

5 5 ㎜

6 4 ㎜

此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。

例 :当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A

2、双层铜排【 40°】～1.58 倍的单层铜排（对应同样的矩形排和温

度）；

例 : 100*18.5=1850A*1.58=2940A

3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度） ；

4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不

介绍此类选择；

二、环境温度对铜排载流量的影响 :

【40°】时的铜排 =【25°】时的铜排的 0.85

【40°】时的铜排 =【40°】时的铝排的

三、变压器 KVA 容量输出电流计算公式为 :I(A)=K V A 值/(√ (完整版)铜排载流量计算表及母线槽铜排规格 2 / 2

母线槽铜排规格

一、母线槽 CFW

序号 电流范围 铜排规格

1 4000A 2*(150*8)

2 3150A 200*8

3 2500A 185*8

4 2000A 160*6

5 1600A 150*6

6 1250A 100*6

7 1000A 80*6

8 800A 60*6

9 630A 50*6

二、铜铝复合母线槽 KFM

1 4000A 2*(100*10)

2 3150A 230*8

3 2500A 125*10

4 2000A 160*6

5 1600A 100*8

6 1250A 100*6

7 1000A 80*6

8 800A 60*6
