建筑设备工程课件4

钢筋加工
01
包括除锈、调直、切断、成型等工序，确保钢筋尺寸和形状符
合设计要求。
钢筋连接
02
采用焊接、机械连接或绑扎连接等方式，保证钢筋连接质量和
强度。
钢筋安装
03
按照施工图纸和规范要求，将钢筋安装到模板中，确保位置准
确、固定牢固。
模板制作、安装与拆除流程
模板制作
根据混凝土结构形状和尺寸，制作合适的模板，确保模板平整、 光滑、尺寸准确。
内墙抹灰操作要点和注意事项
01
注意事项
02
03
04
抹灰前应先检查基层表面的平 整度，垂直度是否符合要求。
抹灰工程应分层进行，每层抹 灰厚度不宜过大。
不同材料基体交接处应采取防 止开裂的加强措施。
外墙涂料涂刷技巧和要求
基层处理
保持墙面干燥、清洁、无浮尘。
涂刷底漆
增强涂层附着力，提高面漆的装饰性。
外墙涂料涂刷技巧和要求
特种建筑施工
如高层建筑、大跨度桥梁、深 海工程等特种建筑的施工技术 ，挑战施工难度和技术极限。
基础知识与技能
02
建筑材料性能及选用
01
02
03
常用建筑材料分类
了解各种建筑材料的性质 、特点及应用范围，如水 泥、砂石、钢材、木材等 。
材料性能评估
掌握评估材料性能的方法 ，包括强度、耐久性、稳 定性等指标。
砌块排列
根据砌块尺寸和灰缝厚度确定皮数和排数，保证砌块排列整齐、 灰缝均匀。
施工方法
包括铺灰、砌块就位、校正、灌缝等步骤，需注意砌块的湿润程度 、铺灰长度和灰缝厚度等因素。
质量控制
在施工过程中需对砌块含水率、灰缝饱满度、轴线位移等质量指标 进行严格控制。

建筑设备工程第四版课后答案①建筑的含义是什么?构成建筑的基本要素是什么?答:建筑是指建筑物与构筑物的总称，是人工创造的空间环境，直接供人使用的建筑叫建筑物，不直接供人使用的建筑叫构筑物。

构成建筑的基本要素有三个，分别为建筑功能、建筑技术和建筑形象，三者是辩证统一的关系。

②什么叫做大量性建筑和大型性建筑?低层、多层、高层建筑按什么界限进行划分?答:大量性建筑是指量大面广，与人们生活密切相关的那些建筑，如学校、住宅、商店、医院等，修建的数量很大，故称之为大量性建筑。

大型性建筑是指规模宏大的建筑，如大型办公楼、大型火车站、大型展览馆等，因规模巨大而修建数量很有限，对所在地区获国家具有代表性，故称之为大型性建筑。

民用建筑按层数分类，1~3层为低层住宅，4~6层为多层住宅，7~9层为中高层住宅，10层及10层以上的为高层住宅（包括首层设置商业服务网点的住宅）。

③什么叫做构件的耐火等级?建筑的耐火等级如何划分?耐久等级乂如何划分? 答:耐火等级是指建筑构什按时间-温度标准曲线进行耐火实验，从受到火的作用时起，到时去支持能力或完整性被破坏或失去隔火作川时止:的这段时间，川小时表示。

建筑按耐火等级分类分为四级，分级确定的依据是组成房屋构建的耐火极限和燃烧性能。

按建筑的耐久年限分类同样分为四级，分级的依据是主体机构确定的耐久年限。

④实行建筑模数协调统一的意义何在?基本模数、扩大模数、分模数的含义和适川范围是什么?答:实行建筑模数协调统一标准是为了实现建筑工业化大规模生产，推进建筑工V 业化的发展而制定出来的。

基木模数是模数协调中选用的基木尺寸单位。

其数值定为100m，符号为M,即1M=100mm。

整个建筑物或其一部分以及建筑组合件的模数化尺寸都应该是基本模数的倍数。

扩大模数是基本模数的整倍数。

扩大模数的基数应符合下列规定:(1)）水平扩大模数的基数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。

.
第二节 重力坝的稳定分析 四、提高坝体抗滑稳定性的工程措施
（1）利用水重 （2）将坝基开挖成倾向上游的斜面 （3）在坝踵下设齿墙 （4）抽水措施 （5）加固地基 （6）利用预应力
.
第二节 重力坝的稳定分析
.
固常 措用 施的
几 种 抗 滑 加
.
第二节 重力坝的稳定分析
.
第二节 重力坝的稳定分析
足强度要求
.
第三节 重力坝的应力分析 应力分析方法
理论计算和模型试验法 理论计算方法主要有： 材料力学法和有限元法
对于中、低坝，当地质条件较简单时， 可按材料力学方法计算坝体的应力，有 时可只计算坝体的边缘应力。
.
.
应力分析内容
确定计算工况； 选择计算方法； 确定计算截面； 计算选定截面上的应力：
.
第三节 重力坝的应力分析
一、概 述
• 目的：
1、为了检验大坝在施工期 和运用期是否满足强度要 求；
2、为解决设计和施工中的 某些问题，如砼分区，某 些部位的配筋等提供依据。
.
第三节 重力坝的应力分析
应力分析的过程：
1、进行荷载计算及荷载组合 2、选择合适的方法进行应力计算 3、检验大坝各部位的应力是否满
Ⅰ类基岩——很好的岩石， f ′＝1.2～1.5, c’＝1.3～1.5Mpa
Ⅱ类基岩——好的岩石， f ′＝1.0～1.3, c’＝1.1～1.3Mpa
Ⅲ类基岩——中等的岩石， f '＝0.9～1.2, c’＝0.7～1.1Mpa
Ⅳ 类基岩——较差的岩石， f ′＝0.7～0.9, c’＝0.3～0.7Mpa
.
原规范规定，f的最后选取应以野外和室内试验成 果为基础，结合现场实际情况，参照地质条件 类似的已建工程的经验等，由地质、试验和设 计人员研究确定。

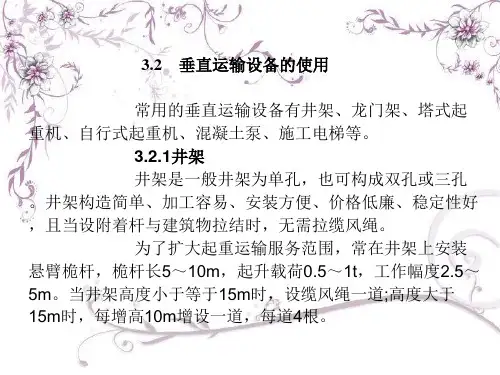

3.2 垂直运输设备的使用
常用的垂直运输设备有井架、龙门架、塔式起 重机、自行式起重机、混凝土泵、施工电梯等。
3.2.1井架 井架是一般井架为单孔，也可构成双孔或三孔 。井架构造简单、加工容易、安装方便、价格低廉、稳定性好 ，且当设附着杆与建筑物拉结时，无需拉缆风绳。 为了扩大起重运输服务范围，常在井架上安装 悬臂桅杆，桅杆长5～10m，起升载荷0.5～1t，工作幅度2.5～ 5m。当井架高度小于等于15m时，设缆风绳一道;高度大于 15m时，每增高10m增设一道，每道4根。
3.2.7施工电梯 施工电梯又名为外用施工电梯（图3―27），或称施工升 降机。在高层建筑施工中，它是—种重要的机械设备，它多 数是人货两用，少数仅供货用。电梯按其驱动方式可分为齿 条驱动和绳轮驱动两种：齿条驱动电梯又有单吊箱（笼）式 和双吊箱（笼）式两种，并装有可靠的限速装置，适于20层 以上建筑工程使用；绳轮驱动电梯为单吊箱（笼），无限速 装置，轻巧便宜，适于20层以下建筑工程使用。施工电梯的 安全控制要点： 1、凡建筑工程工地使用的施工电梯，必须是通过省、市 、自治区以上主管部门鉴定合格和有许可证的制造厂家的合 格产品。 2、在施工电梯周围5m内，不得堆放易燃、易爆物品及其 他杂物，不得在此范围内挖沟开槽。电梯2.5m范围内应搭坚 固的防护棚。
(a)
(b)
(c)
பைடு நூலகம்
(d)
图3-23 建筑施工用塔式起重机的几种主要类型示意图
a）轨道式 b）固定式 c)内爬式 d）附着式
3.2.4自行式起重机 自行式起重机包括履带式起重机、轮胎式起重机与汽车式 起重机等。 1、履带式起重机 履带式起重机的技术性能参数主要有三项：包括起重量Q、 起重高度H和回转半径R。三项参数间相互制约，其数值取决 于起重臂长度及其仰角。各种型号的起重机都有几种臂长，当 臂长一定时，随着起重臂仰角的增大，起重量和起重高度增加 ，而回转半径减小。当起重臂仰角一定时，随着起重臂长度的 增加，起重半径和起重高度增加而起重量减少。
