Ansoft Maxwell 2D/3D 使用说明 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢0 第1章 Ansoft 主界面控制面板简介
在Windows下安装好Ansoft软件的电磁场计算模块Maxwell之后，点击Windows的“开始”、“程序”项中的Ansoft、Maxwell Control Panel，可出现主界面控制面板（如下图所示），各选项的功能介绍如下。
1.1 ANSOFT
介绍Ansoft公司的联系方式，产品列表和发行商。
1.2 PROJECTS
创建一个新的工程或调出已存在的工程。要计算一个新问题或调出过去计算过的问题应点击此项。点击后出现工程控制面板，可以实现以下操作：
新建工程。
运行已存在工程。
移动，复制，删除，压缩，重命名，恢复工程。
新建，删除，改变工程所在目录。
1.3 TRANSLATORS
进行文件类型转换。点击后进入转换控制面板，可实现：
1. 将AutoCAD格式的文件转换成Maxwell格式。
2. 转换不同版本的Maxwell文件。
1.4 PRINT
打印按钮，可以对Maxwell的窗口屏幕进行打印操作。
1.5 UTILITIES
常用工具。包括颜色设置、函数计算、材料参数列表等。 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢1 第2章 二维（2D）模型计算的操作步骤
2.1 创建新工程
选择Mexwell Control Panel (Mexwell SV)启动Ansoft软件→点击PROJECTS打开工程界面（如图2.1所示）→点击New进入新建工程面板（如图2.2所示）。在新建工程面板中为工程命名（Name），选择求解模块类型（如Maxwell 2D, Maxwell 3D,
Maxwell SV等）。Maxwell SV为Student Version即学生版，它仅能计算二维场。在这里我们选择Maxwell SV version 9来完成二维问题的计算。
ansoft操作步骤(共23页)
-本页仅作为预览文档封面，使用时请删除本页- 2 1、创建二维电磁设计模型
Utility Menu-project-insert Maxwell 2D design
2、选择模型设计坐标系以及电磁分析求解器
Utility Menu-Maxwell 2D design-Solution type→Cartesian xy（笛卡儿坐标）-Transient（瞬态）
(1)电磁场的geometry [dʒi'ɔmitri] mode 几何模型有：平面xy坐标系和轴对称坐标系
(2_1)磁场Magnetic分析类型有：
Magnetostatic [mæɡ,ni:təu'stætik] 静磁的
Eddy current 涡流
Transient ['trænziənt ] 瞬态场
(2_2)电场Electric分析类型有：
electrostatic [i,lektrə'stætik] 静电
AC conduction [kən'dʌkʃən]传导
DC conduction
3、建模
建模命令：Utility Menu-Draw-相关指令
(1)初级铁心
绘制矩形（初级铁轭：0，0—@316，50）
绘制矩形（齿槽：，0—@12，35）-复制齿槽（edit-duplicate-along line-选择基点dx=，dy=0，total num=15）
Boolean-substract运算减去中间槽部
定义初级名称为CORE、材料（steel-1008）、颜色等属性。
(2)线圈
绘制矩形（线圈：，1—@10，16） →
纵向复制（dx=0，dy=17；total num=2）
选择槽1内的两个线圈横向复制（dx=，dy=0，total num=15）
定义线圈材料（copper）、颜色等属性/注意：可以先确定线圈的属性在进行复制等命令，以免重复定义/
（3）次级铝板

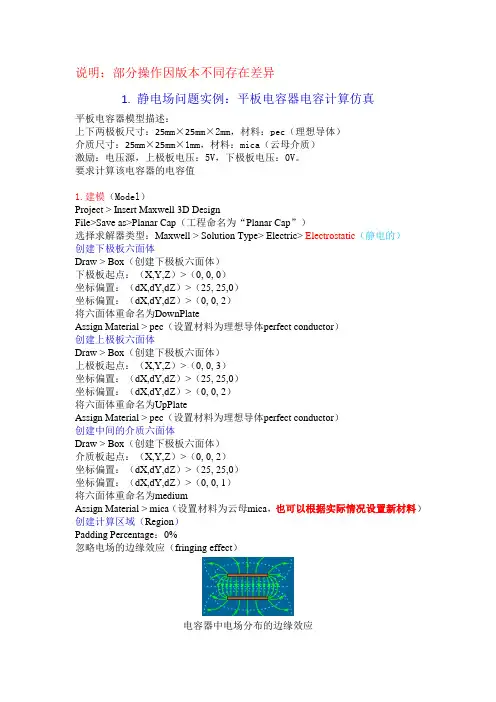

说明：部分操作因版本不同存在差异
1. 静电场问题实例：平板电容器电容计算仿真
平板电容器模型描述：
上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）
介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）
激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值
1.建模（Model）
Project > Insert Maxwell 3D Design
File>Save as>Planar Cap（工程命名为“Planar Cap”）
选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）
创建下极板六面体
Draw > Box（创建下极板六面体）
下极板起点：（X,Y,Z）>（0, 0, 0）
坐标偏置：（dX,dY,dZ）>（25, 25,0）
坐标偏置：（dX,dY,dZ）>（0, 0, 2）
将六面体重命名为DownPlate
Assign Material > pec（设置材料为理想导体perfect conductor）
创建上极板六面体
Draw > Box（创建下极板六面体）
上极板起点：（X,Y,Z）>（0, 0, 3）
坐标偏置：（dX,dY,dZ）>（25, 25,0）
坐标偏置：（dX,dY,dZ）>（0, 0, 2）
将六面体重命名为UpPlate
Assign Material > pec（设置材料为理想导体perfect conductor）
创建中间的介质六面体
Draw > Box（创建下极板六面体）
介质板起点：（X,Y,Z）>（0, 0, 2）
坐标偏置：（dX,dY,dZ）>（25, 25,0）
坐标偏置：（dX,dY,dZ）>（0, 0, 1）
将六面体重命名为medium
Assign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）

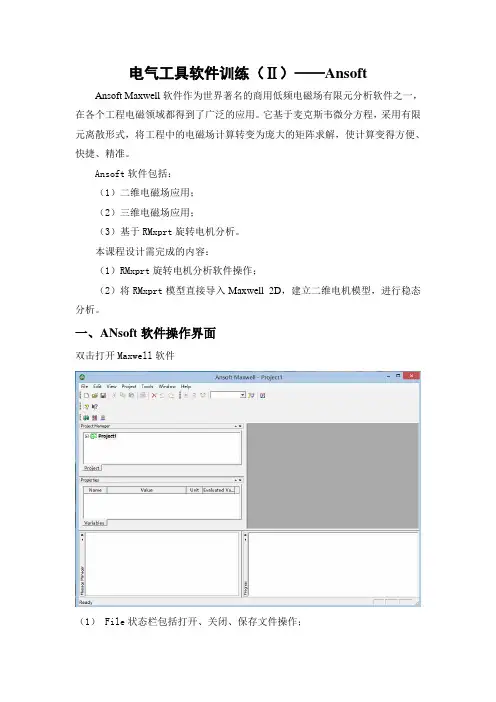

电气工具软件训练（Ⅱ）——Ansoft
Ansoft Maxwell软件作为世界著名的商用低频电磁场有限元分析软件之一，在各个工程电磁领域都得到了广泛的应用。它基于麦克斯韦微分方程，采用有限元离散形式，将工程中的电磁场计算转变为庞大的矩阵求解，使计算变得方便、快捷、精准。
Ansoft软件包括：
（1）二维电磁场应用；
（2）三维电磁场应用；
（3）基于RMxprt旋转电机分析。
本课程设计需完成的内容：
（1）RMxprt旋转电机分析软件操作；
（2）将RMxprt模型直接导入Maxwell 2D，建立二维电机模型，进行稳态分析。
一、ANsoft软件操作界面
双击打开Maxwell软件
（1） File状态栏包括打开、关闭、保存文件操作； （2） Edit状态栏包括剪切、复制、粘贴、删除、重命名等操作；
（3） View状态栏包括各工具条、状态窗口的选择操作；
（4） Project状态栏包括新建二维电磁场、三维电磁场、RMxprt软件操作。
二、RMxprt软件包
（1）电机模块选择
选择Adjust-Speed Synchronous Machine,点击OK，建立电机类型。
图1 RMxprt电机模块选择
图2 RMxprt电机模块界面
（2）Machine项设置过程
主要输入的参数分别是：极数、转子位置、计算时的初始速度、控制类型和绕组形式。做成表格如表1所示。
表1 Machine项参数设置
项目 数值
极数（number of pole） 6
转子位置（rotor position） inner rotor
初始速度（reference speed） 1000rpm
控制类型（control type） AC
绕组电路形式（circuit type） Y3
（3）Stator项设置过程
需要输入的参数主要依次有：定子外径、定子内径、铁心长度、铁心材料型号、槽数、槽形。如表2所示。
