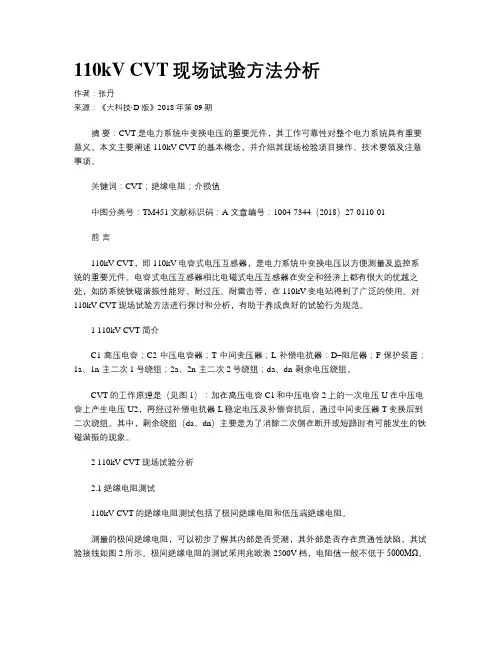

110kV CVT现场试验方法分析作者：张丹来源：《大科技·D版》2018年第09期摘要：CVT是电力系统中变换电压的重要元件，其工作可靠性对整个电力系统具有重要意义。
本文主要阐述110kV CVT的基本概念，并介绍其现场检验项目操作、技术要领及注意事项。
关键词：CVT；绝缘电阻；介损值中图分类号：TM451 文献标识码：A 文章编号：1004-7344（2018）27-0110-01前言110kV CVT，即110kV电容式电压互感器，是电力系统中变换电压以方便测量及监控系统的重要元件。
电容式电压互感器相比电磁式电压互感器在安全和经济上都有很大的优越之处，如防系统铁磁谐振性能好、耐过压。
耐雷击等，在110kV变电站得到了广泛的使用。
对110kV CVT现场试验方法进行探讨和分析，有助于养成良好的试验行为规范。
1 110kV CVT简介C1-高压电容；C2-中压电容器；T-中间变压器；L-补偿电抗器：D–阻尼器；F-保护装置；1a、1n-主二次1号绕组；2a、2n-主二次2号绕组；da、dn-剩余电压绕组。
CVT的工作原理是（见图1）：加在高压电容C1和中压电容2上的一次电压U在中压电容上产生电压U2，再经过补偿电抗器L稳定电压及补偿容抗后，通过中间变压器T变换后到二次绕组。
其中，剩余绕组（da、dn）主要是为了消除二次侧在断开或短路时有可能发生的铁磁谐振的现象。
2 110kV CVT现场试验分析2.1 绝缘电阻测试110kV CVT的绝缘电阻测试包括了极间绝缘电阻和低压端绝缘电阻。
测量的极间绝缘电阻，可以初步了解其内部是否受潮，其外部是否存在贯通性缺陷，其试验接线如图2所示。
极间绝缘电阻的测试采用兆欧表2500V档，电阻值一般不低于5000MΩ。
测量低压端对地绝缘电阻，可以初步了解电容式电压互感器电压端对地绝缘情况就，试验时应检查低压端有无脏污，受潮等，其试验接线如图3所示。
极间绝缘电阻的测试采用兆欧表1000V档，电阻值一般不低于100MΩ。
