实验九 DHCP服务

  • 格式：doc
  • 大小：143.00 KB
  • 文档页数：8

Linux系统高级管理员实训手册 54 实验九 DHCP服务 （一） 【需求】  为192.168.1.0/24网段创建一个DHCP服务器；  已知192.168.1.0/24网段的网关为192.168.1.1，DHCP服务器为192.168.1.7；  已知域名为gd-linux.com；  保留主机admin，其IP地址为192.168.1.100，其MAC地址为12:34:56:78:AB:CD；  分配的地址段为192.168.1.11～192.168.1.254。

【基本的拓扑图】 如图9-1。

图9-1 说明：由图9-1可知，DHCP服务器的IP地址为192.168.1.7，处于服务器群组中。

【系统及软件环境】 1． 操作系统：Red Hat AS 4.0 2． 服务器软件包： ① dhcp-3.0.1-12_EL.i386.rpm ② dhcp-devel-3.0.1-12_EL.i386.rpm

【实验配置文件及命令】 1．/etc/dhcpd.conf 实验九 DHCP服务 55 2．/usr/share/doc/dhcp-3.0.1/dhcpd.conf.sample 3．/etc/sysconfig/dhcpd

【实验步骤】 说明：以下所有操作均在DHCP服务器上进行（192.168.1.7）。 1． 安装DHCP服务器包。 [root@linux RPMS]# rpm -ivh --force dhcp-* Preparing... ########################################### [100%] 1:dhcp ########################################### [ 50%] 2:dhcp-devel ##################################### [100%] 2． 修改主配置文件。以下黑体部分为加入的内容。 [root@linux etc]# cp /usr/share/doc/dhcp-3.0.1/dhcpd.conf.sample /etc/dhcpd.conf [root@linux etc]# vi /etc/dhcpd.conf ＃编辑该文件，使其内容如下 [root@linux etc]# grep -v "#" /etc/dhcpd.conf ＃显示的黑体部分为修改的内容 ddns-update-style interim; ignore client-updates; subnet 192.168.1.0 netmask 255.255.255.0 { option routers 192.168.1.1; option subnet-mask 255.255.255.0; option domain-name "gd-linux.com"; option domain-name-servers 192.168.1.7; range dynamic-bootp 192.168.1.11 192.168.1.254; default-lease-time 21600; max-lease-time 43200; host admin { hardware ethernet 12:34:56:78:AB:CD; fixed-address 192.168.1.100; } } 3．启动DHCP服务器，并测试是否启动成功。 [root@linux etc]# vi /etc/sysconfig/dhcpd ＃编辑该文件，使其内容如下 [root@linux etc]# cat /etc/sysconfig/dhcpd # Command line options here DHCPDARGS="eth0" [root@linux etc]# service dhcpd start 启动dhcpd [确定] [root@linux etc]# ps -aux |grep dhcpd Warning: bad syntax, perhaps a bogus '-'? See /usr/share/doc/procps-3.2.3/FAQ root 7780 0.0 0.2 4024 1524 ? Ss 13:37 0:00 /usr/sbin/dhcpd eth0 Linux系统高级管理员实训手册 56 root 7804 0.0 0.1 5564 692 pts/1 R+ 13:43 0:00 grep dhcpd [root@linux etc]# netstat -anup |grep :67 udp 0 0 0.0.0.0:67 0.0.0.0:* 7780/dhcpd 4．测试。 说明：以下操作均可在DHCP客户端或PC1～PC10（见图9-1，下同）上进行。 （1）Windows客户端 打开虚拟DOS，输入“ipconfig /renew”，获取IP地址，如图9-2。

图9-2 （2）Linux客户端 在虚拟终端中输入“dhclient”命令，获取DHCP服务器IP地址。 [root@localhost ~]# dhclient ……中间内容省略 [root@localhost ~]# cat /var/lib/dhcp/dhclient.leases ＃显示获取的IP地址信息 lease { interface "eth0"; fixed-address 192.168.1.253; option subnet-mask 255.255.255.0; option time-offset -18000; option routers 192.168.1.1; option dhcp-lease-time 21600; option dhcp-message-type 5; option domain-name-servers 192.168.1.7; option dhcp-server-identifier 192.168.1.7; option domain-name "gd-linux.com"; renew 1 2006/2/20 11:02:12; rebind 1 2006/2/20 13:18:48; expire 1 2006/2/20 14:03:48; } 实验九 DHCP服务 57 【实验故障与分析】 下面的表格中列出了在实验过程中可能出现的故障及其解决方法。看看是不是对你的实验有帮助？如果你在实验中还遇到其他的问题或故障，不妨记录在表格中，通过自己的实践，或者与老师、同学一起找找解决的方法。 序 号 实验故障 分析与解决

1 dhcpd服务启动时，提示“No subnet declaration for eth0 (192.168.1.2).” 说明eth0的IP地址不在dhcp服务中配置的subnet网段中,只要将eth0的IP地址改在subnet网段中的任何一个IP地址即可

2 /etc/dhcpd.conf line 31: semicolon expected. } ^

说明dhcp服务的主配置文件中第31行出现语法错误

3 【启发联想】 1． DHCP服务器在进行IP地址分配时，是从大IP开始还是从小IP开始分配 2． DHCP服务器的option语句是不是必须存在？能不能将其写到subnet语句外？若将其写在subnet语句外，代表什么意思？

（二） 【需求】  创建一个基于192.168.10.88/26网段的DHCP服务器；  地址池为本子网网段的所有有效地址；  网关为本子网网段的最大IP地址；  保留主机，主机名www，其IP地址为192.168.10.68， MAC地址为11:14:56:38:D3:ED。

【基本的拓扑图】 如图9-3。 Linux系统高级管理员实训手册

58 图9-3 说明：由图9-3可知，DHCP服务器的IP地址为192.168.1.7，处于服务器群组中。

【系统及软件环境】 1． 操作系统：Red Hat AS 4.0 2．服务器软件包： ① dhcp-3.0.1-12_EL.i386.rpm ② dhcp-devel-3.0.1-12_EL.i386.rpm

【实验配置文件及命令】 1．/etc/dhcpd.conf 2．/usr/share/doc/dhcp-3.0.1/dhcpd.conf.sample 3．/etc/sysconfig/dhcpd

【实验步骤】 说明：以下所有操作均在DHCP服务器上进行（192.168.1.7）。 1． 安装DHCP服务器包。 [root@linux RPMS]# rpm -ivh --force dhcp-* Preparing... ########################################### [100%] 1:dhcp ########################################### [ 50%] 2:dhcp-devel ##################################### [100%] 2． 修改主配置文件。以下黑体部分为加入的内容。 [root@linux etc]# ipcalc -bmn 192.168.10.88/26 ＃计算192.168.10.88/26所属的子网地址、网络掩码和广播地址 NETMASK=255.255.255.192 BROADCAST=192.168.10.127 NETWORK=192.168.10.64

合集下载

网络设备配置与调试项目实训 项目9.1-动态主机配置协议(DHCP)

网络设备配置与调试项目实训 项目9.1-动态主机配置协议(DHCP)


路由器名称为ruijie 处于DHCP配置模式
第一个DNS地址
20
模块9.1 动态主机配置协议（DHCP）
例如：为DHCP 客户端指定DNS 服务器为 192.168.12.3。
ruijie(dhcp-config)#dns-server 192.168.12.3
21
模块9.1 动态主机配置协议（DHCP）
5
模块9.1 动态主机配置协议（DHCP）
DHCP使用UDP传输协议，使用67、68 端口号
从DHCP客户端到达DHCP服务器的报文 使用目的端口号67
从DHCP服务器到达DHCP客户端报文使 用源端口号68。
6
模块9.1 动态主机配置协议（DHCP）
工作过程：第1步：发现阶段
7
模块9.1 动态主机配置协议（DHCP）
13
模块9.1 动态主机配置协议（DHCP）
第3步：定义DHCP地址池
定义DHCP地址池
ruijie(config)# ip dhcp pool pool-name
路由器名称为ruijie 处于全局配置模式
地址池名称
14
模块9.1 动态主机配置协议（DHCP）
例如：定义名称为pool123的DHCP地址池 ruijie(config)#ip dhcp pool pool123 ruijie(dhcp-config)#
15
模块9.1 动态主机配置协议（DHCP）
第4步：定义DHCP地址池中地址范围
定义地址池的地址范围
子网掩码
ruijie(dhcp-config)# network network-number mask
路由器名称为ruijie 处于DHCP配置模式

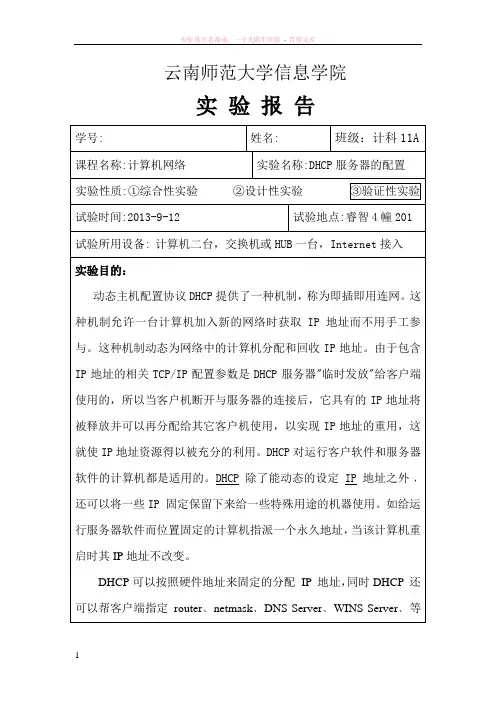

dhcp服务器的配置实验报告

dhcp服务器的配置实验报告

云南师范大学信息学院实验报告学号: 姓名: 班级：计科11A 课程名称:计算机网络实验名称:DHCP服务器的配置实验性质:①综合性实验②设计性实验③验证性实验试验时间:2013-9-12 试验地点:睿智4幢201 试验所用设备:计算机二台，交换机或HUB一台，Internet接入实验目的：动态主机配置协议DHCP提供了一种机制，称为即插即用连网。

这种机制允许一台计算机加入新的网络时获取IP地址而不用手工参与。

这种机制动态为网络中的计算机分配和回收IP地址。

由于包含IP地址的相关TCP/IP配置参数是DHCP服务器"临时发放"给客户端使用的，所以当客户机断开与服务器的连接后，它具有的IP地址将被释放并可以再分配给其它客户机使用，以实现IP地址的重用，这就使IP地址资源得以被充分的利用。

DHCP对运行客户软件和服务器软件的计算机都是适用的。

DHCP 除了能动态的设定 IP 地址之外﹐还可以将一些IP 固定保留下来给一些特殊用途的机器使用。

如给运行服务器软件而位置固定的计算机指派一个永久地址，当该计算机重启时其IP地址不改变。

DHCP可以按照硬件地址来固定的分配IP 地址，同时DHCP 还可以帮客户端指定router﹑netmask﹑DNS Server﹑WINS Server﹑等等项目实验原理：1．协议配置为了将软件协议做成通用的和便于移植的，协议软件的编写者不会将所有的细节都固定下来，他们会将协议软件参数化。

这使得在很多不同的计算机上使用同一个经过编译的二进制代码成为可能。

一台计算机和其它计算机的区别可以通过不同的参数来体现。

在软件协议运行之前，需要对参数进行赋值。

在协议软件中给这些参数赋值的动作叫做协议配置。

连接因特网的计算机的协议软件需要配置的项目包括IP地址、子网掩码、默认路由器的IP地址和域名服务器的IP地址。

2．动态主机配置协议DHCPHCP使用客户服务器方式，需要IP地址的主机在启动时就向DHCP服务器广播发送发现报文（目的地址置全1），这时该主机就成为DHCP客户，发送广播报文是因为现在还不知道DHCP服务器在什么地方，因引还要发现DHCP服务器的IP地址。

任务九 DHCP服务器的配置

任务九 DHCP服务器的配置

任务九DHCP服务器的配置知识点：1DHCP工作原理；IP请求→IP提供→IP选择→IP选择确认2DHCP提供的IP地址默认租期:8天租期到达一半需向服务器提交更新租期请求3 如果客户机启动了DHCP自动获取IP，而网络中DHCP服务器没有启动，则会获得一个保留地址169.254.0.0/16 的地址。

课后习题：(1) 建立DHCP 作用域名称为DHCP1 ，IP 地址范围为192.168.1.1. ~ 192.168.1.254，子网掩码为255.255.255.0，排除IP地址为192.168.1.254 。

1. 把建立 DHCP 作用域后IP地址范围的画面另存为JN9-1.jpg2. 对 DHCP 服务器进行授权,把授权的结果画面另存为JM9-2.jpg3.在DHCP作用域中设置网关IP地址为 192.168.1.254，使客户机在获取IP 地址的同时，也可能够获取到网关的IP地址，将设置后的结果画面另存为JN9-3.JPG.网(2) 建立DHCP作用域，作用域名称为DHCP2，IP地址范围10.0.0.1~10.0.0.254，子网掩码为255.255.255.0，排除IP地址范围为10.0.0.250~10.0.0.254。

1.把建立DHCP作用域后IP地址范围的画面另存为JN9-4.jpg。

2.在DHCP作用域中设置DNS服务器IP地址为10.0.8.1,使客户机在获取IP 地址的同时，也能够获取到DNS服务器的IP地址，将设置后的结果画面另存为JN9-4.jpg。

3. 在DHCP作用域中为网络中的仪态客户机（MAC地址为00-0A-EB-23-47-5C），新建保留，名称为“JT”，IP地址为10.0.0.100，使得该客户机能始终获取到这个IP地址，将设置的画面另存为JN9-6.jpg。

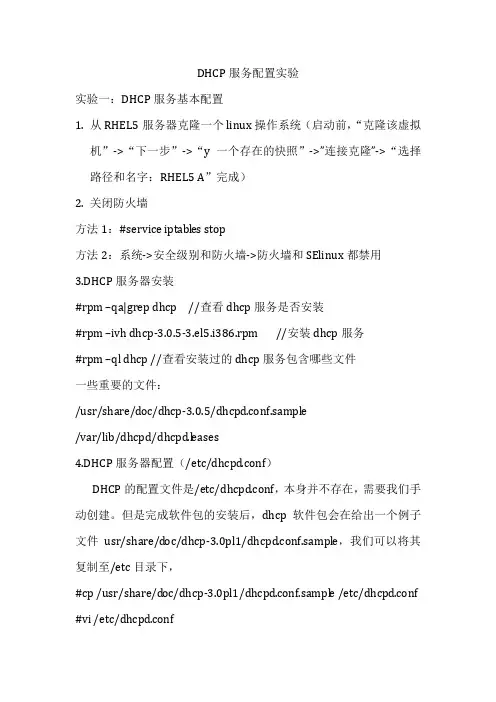

DHCP服务具体配置实验

DHCP服务具体配置实验

DHCP服务配置实验实验一：DHCP服务基本配置1.从RHEL5服务器克隆一个linux操作系统（启动前，“克隆该虚拟机”->“下一步”->“y一个存在的快照”->”连接克隆”->“选择路径和名字：RHEL5 A”完成）2. 关闭防火墙方法1：#service iptables stop方法2：系统->安全级别和防火墙->防火墙和SElinux都禁用3.DHCP服务器安装#rpm –qa|g rep dhcp //查看dhcp服务是否安装#rpm –ivh dhcp-3.0.5-3.el5.i386.rpm //安装dhcp服务#rpm –ql dhcp //查看安装过的dhcp服务包含哪些文件一些重要的文件：/usr/share/doc/dhcp-3.0.5/dhcpd.conf.sample/var/lib/dhcpd/dhcpd.leases4.DHCP服务器配置（/etc/dhcpd.conf）DHCP的配置文件是/etc/dhcpd.conf，本身并不存在，需要我们手动创建。

但是完成软件包的安装后，dhcp软件包会在给出一个例子文件usr/share/doc/dhcp-3.0pl1/dhcpd.conf.sample，我们可以将其复制至/etc目录下，#cp /usr/share/doc/dhcp-3.0pl1/dhcpd.conf.sample /etc/dhcpd.conf第一个红方框中为必写部分：Subnet 172.37.10.0 netmask 255.255.0.0{Option routers 172.37.10.1；Option subnet-mask 255.255.0.0；Rang 172.37.10.128 172.37.10.254 ; //地址池}第二个红方框中可以绑定某个主机的MAC地址；#service dhcpd restart //启动dhcp服务5.客户端测试RHEL5 A:#ifconfig //查看动态获取的IP6.服务器也可以通过自己的租约文件（数据库文件）中查看哪个IP地址已分配：#vi /var/lib/dhcpd/dhcpd.leases。
