泄洪洞事故闸门检修施工方案

  • 格式：doc
  • 大小：100.00 KB
  • 文档页数：6

第三篇 页脚内容6 XXXXX 泄洪洞事故闸门检修 施工方案

批 准： 审 核： 编 制： 第三篇

页脚内容6 1 闸门技术特性 序 号 名 称 特 性

1 孔口形式 潜没式

2 孔口净宽 7.0 m 3 孔口净高 8.3 m 4 设计洪水位 165.87 m 5 底槛高程 65.0 m 6 设计水头 102 m 7 总水压力 60792 kN 8 闸门形式 平面滑动钢闸门

9 操作条件 动水闭、静水启

10 平压方式 门顶充水阀 11 启闭机形式 高扬程卷扬机

12 启闭机容量 8000 kN

2 施工内容 泄洪洞事故闸门检修工作内容： (1) 泄洪洞事故闸门螺栓、水封、橡皮零件采购； (2) 泄洪洞事故闸门水封、支承滑道、充水阀拆除； (3) 泄洪洞事故闸门整体防腐 (4) 泄洪洞事故闸门水封、支承滑道、充水阀安装； (5) 泄洪洞事故闸门充水阀行程试验； (6) 泄洪洞事故闸门水封止水密封性试验； 3 施工技术要求 3.1 《水电水利工程钢闸门制造安装及验收规范》DL/T5018-2004； 3.2 滩坑水电站泄洪洞事故闸门（图号：H08J-6D4-601-0）； 3.3 合同文件。 4 施工组织措施（人员配置） 序号 岗位 姓名 备注

1 施工管理 曾伟平

2 安全员 曾伟平

3 安装工 陈寅斌

4 安装工 杨太发 第三篇 页脚内容6 5 防腐工 曹高强

5施工准备 5.1 材料准备 5.1.1充水阀部分 序号 名称 材质 规格 数量 备注

1 水封橡皮 LD19 φ800/φ520×20 1件 6.8 kg 2 螺栓 A2-70 M20×60 22只 GB/T5782—2000

3 螺栓 A2-70 M20×145 12只

GB/T5782—

2000

4 螺母 A2-70 M64×4 3只 GB/T6170—2000

5 螺母 A2-70 M20 12 只

GB/T6170—

2000 5.1.2 水封部分 序号 名称 材质 规格 数量 备注

1 顶水封橡皮 LD19 P160-1 6.9m 2 转角水封 LD19 P560—1 2件

3 侧水封 LD19 P160—1 8.2m×2

4 底水封橡皮 LD19 H120-4 10m 5 螺栓 A2-70 M20×95 81 只

GB/T5780—

2000

6 螺栓 A2-70 M20×130

216

只 GB/T5780—

2000

7 螺母 A2-70 M20 297 只 GB/T6170—

2000 5.1.3 支承滑道部分 序号 名称 材质 规格 数量 备注

5 螺栓 A2-80 M24×55 160 只 GB/T5782—

2000

6 弹簧垫圈 65Mn M20×130 160 只 GB/T93—86

5.2 设备和工器具配备 第三篇 页脚内容6 序号 设备名称 型号规格 数 量 备 注

1 电动扳手 1台

2 手拉葫芦 2t 2台

3 钢丝绳 若干

4 氧—乙炔割具 1套 5 氧气 若

干 6 乙炔 若干 根据螺孔规格配备

7 配电箱 1只

8 喷砂除锈设备 1套 9 空压气 1

台 1

0 帆布 20

m2 1

1 活动脚手架 若干

12 照明灯具 若干

13 安全带 6付

电源从启闭机房接出，配置配电盘柜 5.3 施工现场准备 5.3.1电源及照明布置 根据现场情况在泄洪洞事故闸门启闭机房接出电源，并在启闭机房外配电箱，满足空压机380V供电，从配电箱接出电源，至检修平台，满足电动工器具220V供电，同时在现场布置临时照明。 6 施工工艺 6.1水封、支承滑道拆除： 采用电动扳手拆除门叶水封、支承滑道紧固螺栓，水封拆除顺序从门叶顶部至底部分别拆除顶止水、侧止水和底止水。闸门水封、支承滑道拆除时可通过液压启闭机调整门叶开度时逐步拆除。 6.2门叶及配件防腐： 门叶及金属配件干燥后，进行防腐施工，锈蚀部位采用喷砂除锈方法，平面局部锈蚀部位采用角向磨光机除锈，油漆面较好部位清洁表面后，采用砂纸进行打毛。对除锈部位涂刷环氧富锌底漆1道后，整体涂刷氯化橡胶面漆一道。 防腐施工时，须对孔口位置铺设帆布，防止油漆滴落而造成环境污染。 6.3闸门水封、支承滑道安装： 将水封橡皮及水封压板定位于门叶上，定位好后采用橡皮钻头，冲出连接螺栓孔，第三篇 页脚内容6 冲孔尺寸应小于螺栓孔。安装顺序从门叶顶部至底部分别安装顶止水、侧止水和底止水。 6.4 充水阀拆除防腐 充水阀装置在闸门水封、支承滑道安装完成后进行，将门叶锁定至孔口位置，拆除充水阀装置，对拉杆及其附件进行防腐，替换充水阀水封，对各轴涂抹润滑脂。最后重新组装充水阀装置。 7 调试 7.1 充水阀行程试验：充水阀安装后，闸门锁定孔口位置，通过启闭机开闭充水阀，检查阀体上下运动是否灵活可靠，有无卡阻现象。 7.2 整体充水试验：将泄洪洞事故闸门沉放到底，泄洪洞弧形闸门开启，排出闸室内水后，进入闸室内进行目视检查，对水封止水位置，充水阀排水孔位置进行漏水检查。任意1m长止水范围内漏水量每秒钟不超过0.1L为合格。 8 施工协调 泄洪洞事故闸门检修施工过程中，电站需配专人进行现场监督及联络工作，闸门的启闭工作由电站工作人员进行配合操作。 9 工期进度 工期进度自人员、材料、设备进场后30日内完成。 10安全、文明生产和环保措施 10.1.主要危险点及控制办法 序号 危 害 因 素 辩 识 危 害 性 质 控 制 方 法

1 未对参与作业的工器具进行检查认可 机械设备缺陷 作业前按规定检查认可

2 未在施工区域拉设红白带警戒线 防护危害 拉设警戒区域

3 作业人员未带好安全帽、高空作业人员未带好安全带 防护缺陷 正确佩带和使用安全器具

4 作业人员酗酒或带病作业 生理性危害 作业人员酗酒后一律不得进入

作业区施工,特殊作业人员按规定进行体格检查 6 高空抛物和高空落物 防护危害 合理使用工具包、安装工具一律

系安全绳 7 作业区域照明昏暗 作业环境不良 增加照明强度

8 捆绑点位置选择不当 行为性危害 计算并核实、作业前检查认可

9 歪拉、斜吊 行为性危害 严格按起重作业十不吊规定作

业 第三篇 页脚内容6 10 高空作业时未搭设所需要安全防护设施 防护缺陷 正确合理搭设安全防护设施

10.2 主要安全防范重点、安全注意及注意事项 10.2.1施工过程中的安全防范重点： （1）防施工人员高空坠落或拆卸销轴、施工工具的高空落物。 （2）搭拆脚手架必须在专人的统一指挥下进行，凡不适高空作业者，不得上脚手架操作。脚手架搭设完毕，要有专业人员的验收并挂验收合格牌，未经验收不得擅自使用。 （3）防施工人员意外碰伤、挤伤。 （4）防施工人员触电事故。 （5）防施工人员工作时精力不集中或不遵守劳动纪律。 （6）防施工负责人安全员监督、检查不到位。 10.2.2主要安全纪律及注意事项： （1）施工人员必须遵守劳动纪律，严格执行现场安全管理制度及有关的安全工作规程。特殊作业人员必须持有劳动部门颁发的特殊工种作业证，并做到持证上岗。 （2）严格按照作业指导书规定的顺序和方法进行作业。 （3）使用电动工具必须经过检验，合格后方可使用，且必须使软橡胶电缆，配备漏电保护器，并应有良好接地。严禁私拉乱接电源。 （4）高空作业使用的所有工器具都要绑上防坠绳，配备工具包；安全带正确使用，悬挂安全带的位置必须牢固。 （5）作业人员在上下攀爬过程中必须注意力集中，防止抓脱、踩空。 （6）作业人员在拆除过程中必须注意力集中，防止挤压手脚。 （7）所有作业人员均应接受安全管理人员的监督。 （8）所有作业人员均应正确使用并自觉维护安全设施，保证安全设施的可靠性。 （9）施工人员要做好“一对一”结伴监护，防止意外伤害。 10.3 文明施工措施 （1） 施工区域拉设警戒绳。 （2） 所有施工人员带好安全帽和其他劳工防护用品。 （3） 安全警告牌放到醒目、重要的施工区域。 （4） 施工区域内工器具、机械构件应摆放整齐、有序、定点放置。 （5） 每日工作完毕，及时清理施工产生的废料垃圾，做到工完料尽场地清。

合集下载

泄洪闸门槽二期混凝土施工方案

泄洪闸门槽二期混凝土施工方案

××××××水库工程泄洪闸门槽二期混凝土施工方案×××××施工单位×××××年×月泄洪闸门槽二期混凝土施工方案一、简述泄洪闸共设有7个闸孔，闸孔宽6米，高1０米,闸孔内的二期混凝土浇筑项目有:工作闸门二期（弧形门槽)、检修闸门二期（直形门槽）及门楣二期。

主要工作量有:①门槽凿毛６60m３；②闸门模板支设４20．3 ㎡;③脚手架搭设707㎡（高10米）;④C3０二期混凝土浇筑1４5m3。

二、施工准备门槽埋件安装精度和二期混凝土浇筑是关系水闸运行管理的大事,为确保门槽的施工质量，组织懂技术的专业人员，成立由埋件组、模板组、测量组、凿毛组和混凝土浇筑组组成的专业施工队,实行专人负责,责任明确，密切配合的工作制度。

对一期混凝土预留槽进行凿毛,并对一期混凝土中预埋插筋进行调直，除去表面杂物。

埋件运至现场后,详细检查构件的外形尺寸等是否符合设计要求,检查构件拼装处的安装标记是否属同套门槽的埋件,防止不属同套的埋件组装到一起。

三、施工方法门槽二期混凝土按如下程序施工：凿毛测量、放线,确定埋件位置埋件安装搭设脚手架安装、加固模板混凝土浇筑拆模板、养护。

测量放线及埋件安装由专业班组承担,这里不再陈述,以下就与混凝土浇筑有关的程序进行简述。

1. 门槽及门楣凿毛凿毛前先清理底板门槽的淤泥及杂物，然后放线,确定各部位凿毛的范围，凿毛位置确定后，采用电动凿毛机凿毛,凿毛厚度均按１~2㎝控制，并凿出槽内的预留钢筋并进行调直，完后清理表面的松散混凝土与浮尘,确保凿毛面洁净。

2. 搭设脚手架脚手架采用ф50钢管搭设,为便于操作，针对不同部位,分别按如下方式进行:①．检修门槽与工作门槽脚手架采用满堂红脚手架形式,搭设高度10米,宽度同闸孔一致为6米，长度沿闸孔方向，每边宽出门槽1米，即检修门槽脚手架搭设长3.6米,工作门槽脚手架搭设长６.5米，搭设时立杆纵横间距可按1.5米左右设置，水平杆步距结合混凝土浇筑平台拟按１~1.5米设置,为确保其稳定性在脚手架外侧增剪刀撑加固。

泄洪通整治工程施工方案

泄洪通整治工程施工方案

泄洪通整治工程施工方案1. 引言泄洪通整治工程是指对泄洪通进行改造、整治，以提高其排洪能力和防洪能力，保障周边地区的安全。

本文档将详细介绍泄洪通整治工程的施工方案。

2. 工程概述泄洪通整治工程的主要目标是增加泄洪通的流量，改善其排洪能力。

具体工作包括清淤疏浚、加固泄洪通堤坝、修复和扩建泄洪通闸门等。

3. 施工步骤3.1 清淤疏浚首先，进行泄洪通的清淤疏浚工作。

具体步骤如下：1.确定疏浚区域和疏浚量，并制定疏浚计划。

2.清除疏浚区域内的淤泥、杂物等，保持疏浚区域的通畅。

3.进行疏浚过程中的废土处理，包括运输、存储和处置。

3.2 加固泄洪通堤坝在清淤疏浚完成后，需要进行泄洪通堤坝的加固工作。

具体步骤如下：1.对现有堤坝进行检测和评估，确定加固方案。

2.进行加固工程施工，包括土石方补强、加固工程灌浆等。

3.定期检测和监测加固效果，进行必要的调整和修复。

3.3 修复和扩建泄洪通闸门为了提高泄洪通的防洪能力，需要对泄洪通闸门进行修复和扩建。

具体步骤如下：1.对现有闸门进行检测，评估其状况和性能。

2.进行闸门的修复工作，包括更换损坏的零部件、修复闸门表面等。

3.根据实际需要，进行闸门的扩建工作，以提高其流量。

4. 施工安全在进行泄洪通整治工程的施工过程中，必须注重施工安全。

具体措施如下：•施工人员必须按照规定穿戴安全防护装备，确保人身安全。

•在施工现场设置明显的警示标志，提醒他人注意安全。

•定期进行施工现场安全检查，及时发现和处理安全隐患。

5. 施工进度和质量控制制定详细的施工进度计划，并监督施工进度的执行。

同时，加强质量控制，确保施工质量符合相关标准和要求。

6. 环境保护在进行泄洪通整治工程的施工过程中，必须注重环境保护。

具体措施如下：•在施工现场设置专门的废物收集区，并进行分类管理。

•严禁将废物和污水排放到周围水体和土地上。

•采用环保材料和工艺，减少对环境的影响。

7. 施工总结在泄洪通整治工程施工完成后，进行施工总结，包括施工过程中的问题与对策、施工质量评估等内容，以提高今后类似工程的施工效率和质量。

水电厂汛期泄洪闸门不能启闭处置方案

水电厂汛期泄洪闸门不能启闭处置方案

水电厂汛期泄洪闸门不能启闭处置方案一、问题概述汛期到来，水电厂泄洪闸门是保证下游安全的关键设备。

但有时候，闸门会因为各种原因不能正常启闭，这可就麻烦了。

一旦处理不当，可能会导致洪水泛滥，威胁下游居民的生命财产安全。

所以，咱们要提前做好准备，制定一套完整的处置方案。

二、原因分析1.闸门故障：设备老化、磨损、故障等导致闸门无法正常启闭。

2.供电问题：电源故障导致闸门控制系统失灵。

3.通讯中断：与调度中心通讯中断，无法远程控制闸门。

4.操作失误：操作人员操作不当，导致闸门无法正常启闭。

5.自然灾害：洪水、泥石流等自然灾害导致闸门损坏。

三、处置措施1.紧急排查一旦发现闸门不能启闭，立即启动应急预案。

组织专业技术人员对闸门进行紧急排查，找出故障原因。

同时，通知调度中心，启动备用电源，确保通讯畅通。

2.及时上报排查过程中，如发现故障无法短时间内排除，立即向上级领导汇报，启动应急响应机制。

同时，通知下游相关部门，做好防洪措施。

3.紧急抢修（1）设备老化、磨损：更换损坏部件，确保闸门正常启闭。

（2）供电问题：检查电源设备，修复故障，确保电源稳定。

（3）通讯中断：修复通讯设备，确保与调度中心的通讯畅通。

（4）操作失误：加强对操作人员的培训，提高操作水平。

（5）自然灾害：对损坏的闸门进行修复，确保正常使用。

4.防洪措施（1）加强巡查：对下游堤防、水库等进行全面巡查，发现险情及时处理。

（2）预警发布：通过广播、电视、网络等渠道，发布洪水预警，提醒下游居民做好防范措施。

（3）转移群众：对受洪水威胁的群众进行转移，确保生命安全。

（4）救援准备：组织救援队伍，准备好救援物资，随时应对突发状况。

5.后期恢复四、注意事项1.做好应急预案：提前制定应急预案，明确责任分工，确保在紧急情况下能够迅速响应。

2.加强培训：提高操作人员的技术水平，降低操作失误的风险。

3.定期检查：定期对闸门进行检查，发现隐患及时处理。

4.完善通讯设施：加强通讯设备的维护，确保通讯畅通。

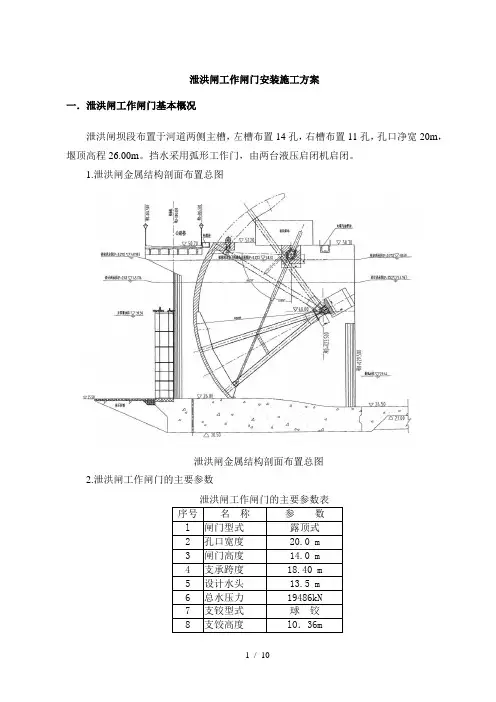

泄洪闸工作闸门安装施工技术方案
