《汽车四轮定位原理及检测》毕业论文

四轮定位仪工作原理1. 简介四轮定位仪是一种用于汽车轮胎定位的设备，可以通过测量车辆四个轮子的位置和角度来判断车辆是否处于正确的行驶状态。

它主要由传感器、计算机系统和显示装置组成，能够提供准确的数据供车辆维修和调整使用。

2. 基本原理四轮定位仪使用的基本原理是三角测量法和传感器测量法。

2.1 三角测量法三角测量法是通过测量不同位置上的角度和长度来确定目标物体的位置。

在四轮定位仪中，传感器会安装在车辆上，通过测量车辆不同位置上的角度和长度来计算出车辆四个轮子的位置和角度。

具体而言，四轮定位仪会使用两个传感器来测量每个车轮相对于前后悬挂系统的位置。

这些传感器通常安装在车轮旁边，并与悬挂系统相连。

当车辆行驶时，传感器会实时记录并传输数据到计算机系统。

在进行测量时，首先需要校准传感器以确保其准确性。

校准过程中，车辆会被抬升并放置在一个平整的地面上。

然后，传感器会测量车轮与地面之间的角度和距离。

通过测量前后轮子的角度和距离差异，可以计算出车辆是否处于正确的行驶状态。

2.2 传感器测量法除了三角测量法外，四轮定位仪还使用了多种传感器来测量车辆的位置和角度。

其中，最常用的传感器是光电传感器。

这些传感器使用红外线或激光来测量车轮与地面之间的距离。

当车辆行驶时，传感器会发射红外线或激光束，并接收反射回来的信号。

通过计算信号的时间差和速度，可以得出车轮与地面之间的距离。

另一种常用的传感器是加速度计。

加速度计可以测量车辆加速度和倾斜角度。

通过将加速度计安装在车辆上，并记录加速度和倾斜角度数据，可以推断出车辆四个轮子的位置和角度。

除了光电传感器和加速度计外，还有许多其他类型的传感器可用于四轮定位仪，如压力传感器、角度传感器和位移传感器。

这些传感器可以提供更多的数据来确定车辆的位置和角度。

3. 工作流程四轮定位仪的工作流程主要分为以下几个步骤：3.1 校准在使用四轮定位仪之前，需要进行校准以确保测量结果的准确性。

校准过程中，车辆会被抬升并放置在一个平整的地面上。

四轮定位原理及应用一、引言四轮定位是指通过车辆的四个轮子进行定位和控制的技术。

它是现代汽车工程中的重要组成部分，对于车辆的操控性能和安全性具有重要意义。

本文将详细介绍四轮定位的原理和应用。

二、四轮定位原理1. 车辆坐标系车辆坐标系是指以车辆质心为原点建立的坐标系。

通常选择车辆前进方向为x 轴正方向，车辆右侧为y轴正方向，车辆下方为z轴正方向。

2. 车轮测量通过传感器测量车辆的悬架系统、车轮和地面之间的相对位置关系。

常用的测量方法包括激光传感器、摄像头和超声波传感器等。

3. 坐标系转换将车轮测量得到的数据转换到车辆坐标系中。

通过几何计算和数学模型，可以得到车辆坐标系中每个车轮的位置和姿态信息。

4. 车辆姿态计算根据车轮位置和姿态信息，计算车辆的姿态参数，如侧倾角、俯仰角和偏航角等。

这些参数对于车辆的稳定性和操控性能具有重要影响。

5. 车辆定位控制根据车辆姿态参数和目标行驶路线，计算出车辆的轮胎转向角度和悬架系统的调整参数。

通过控制车轮转向和悬架系统的运动，实现车辆的定位控制。

三、四轮定位应用1. 车辆操控性能优化四轮定位可以根据车辆的实际情况，调整车轮的转向角度和悬架系统的参数，从而优化车辆的操控性能。

通过精确控制车辆的姿态和轮胎接地力分布，提高车辆的稳定性和操控性。

2. 轮胎磨损均衡四轮定位可以调整车轮的角度，使轮胎的接地面更加均匀，减少轮胎的磨损。

通过定期进行四轮定位调整，可以延长轮胎的使用寿命，降低车辆的运营成本。

3. 轮胎保养和更换通过四轮定位可以及时发现轮胎的磨损情况和不正常磨损的原因。

根据定位结果，可以进行轮胎的保养和更换，确保车辆的行驶安全和轮胎的使用寿命。

4. 车辆故障诊断四轮定位可以帮助检测和诊断车辆悬架系统和转向系统的故障。

通过定位结果，可以判断是否存在悬架系统失调、转向系统偏差等问题，并及时进行修复和调整。

5. 车辆安全性提升四轮定位可以提高车辆的稳定性和操控性能，减少车辆在高速行驶、急转弯等情况下的侧滑和翻滚风险。

四轮定位的工作原理四轮定位是指通过对车辆的四个车轮进行定位，实现对车辆位置和姿态的准确掌握。

其工作原理主要包括车轮数据采集、传感器数据处理、计算机算法分析和车辆动态模型等几个方面。

首先，四轮定位需要采集车轮数据。

通常采用的方式是通过车轮转速传感器和车轮转角传感器来实现。

车轮转速传感器可以用来测量车轮的转速，而车轮转角传感器则可以测量车轮转向角度。

这样就可以获取到每个车轮的运动信息。

其次，采集到的车轮数据会被传送到计算机系统中进行处理。

传感器数据处理的过程中可以使用滤波算法对数据进行平滑处理，以减小传感器噪声和数据误差对定位结果的影响。

同时，还可以使用数据同步和数据校准等技术，确保数据的准确性和一致性。

接着，经过数据处理之后，计算机系统会采用一系列的算法对车辆的位置和姿态进行分析和计算。

其中，最常用的算法是基于轮速差法的定位算法。

该算法可以通过比较前后轮的转速差异，来计算车辆的横向偏离量和转向角。

同时，还可以根据车辆的速度和车轮转角来计算车辆的前进距离和行驶方向。

此外，还有基于GPS定位、惯性导航和图像处理等技术的定位算法，可以进一步提高定位的准确性和稳定性。

最后，定位系统还需要考虑车辆动态模型。

车辆动态模型可以描述车辆在不同路面和驾驶条件下的运动特性，包括车辆的加速度、转弯半径和倾角等。

在进行定位计算时，可以通过将车辆动态模型与实时采集的车轮数据进行匹配，从而实现对车辆位置和姿态的精确估计。

总结起来，四轮定位的工作原理主要包括车轮数据采集、传感器数据处理、计算机算法分析和车辆动态模型等几个方面。

通过对车辆四个车轮的运动信息进行采集和处理，再通过计算机算法和车辆动态模型的计算和分析，可以实现对车辆位置和姿态的准确掌握。

这对于车辆导航、自动驾驶和车辆安全控制等方面具有重要的应用价值。

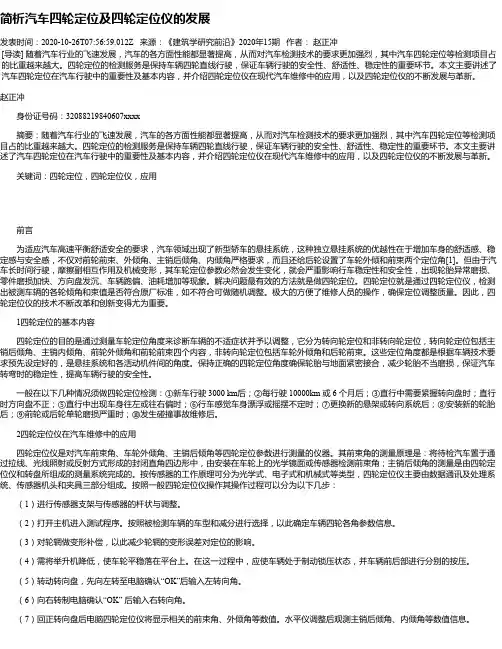

简析汽车四轮定位及四轮定位仪的发展发表时间：2020-10-26T07:56:59.012Z 来源：《建筑学研究前沿》2020年15期作者：赵正冲[导读] 随着汽车行业的飞速发展，汽车的各方面性能都显著提高，从而对汽车检测技术的要求更加强烈，其中汽车四轮定位等检测项目占的比重越来越大。

四轮定位的检测服务是保持车辆四轮直线行驶，保证车辆行驶的安全性、舒适性、稳定性的重要环节。

本文主要讲述了汽车四轮定位在汽车行驶中的重要性及基本内容，并介绍四轮定位仪在现代汽车维修中的应用，以及四轮定位仪的不断发展与革新。

赵正冲身份证号码：32088219840607xxxx摘要：随着汽车行业的飞速发展，汽车的各方面性能都显著提高，从而对汽车检测技术的要求更加强烈，其中汽车四轮定位等检测项目占的比重越来越大。

四轮定位的检测服务是保持车辆四轮直线行驶，保证车辆行驶的安全性、舒适性、稳定性的重要环节。

本文主要讲述了汽车四轮定位在汽车行驶中的重要性及基本内容，并介绍四轮定位仪在现代汽车维修中的应用，以及四轮定位仪的不断发展与革新。

关键词：四轮定位，四轮定位仪，应用前言为适应汽车高速平衡舒适安全的要求，汽车领域出现了新型轿车的悬挂系统，这种独立悬挂系统的优越性在于增加车身的舒适感、稳定感与安全感，不仅对前轮前束、外倾角、主销后倾角、内倾角严格要求，而且还给后轮设置了车轮外倾和前束两个定位角[1]。

但由于汽车长时间行驶，摩擦副相互作用及机械变形，其车轮定位参数必然会发生变化，就会严重影响行车稳定性和安全性，出现轮胎异常磨损、零件磨损加快、方向盘发沉、车辆跑偏、油耗增加等现象。

解决问题最有效的方法就是做四轮定位。

四轮定位就是通过四轮定位仪，检测出被测车辆的各轮倾角和束值是否符合原厂标准，如不符合可做随机调整。

极大的方便了维修人员的操作，确保定位调整质量。

因此，四轮定位仪的技术不断改革和创新变得尤为重要。

1四轮定位的基本内容四轮定位的目的是通过测量车轮定位角度来诊断车辆的不适症状并予以调整，它分为转向轮定位和非转向轮定位，转向轮定位包括主销后倾角、主销内倾角、前轮外倾角和前轮前束四个内容，非转向轮定位包括车轮外倾角和后轮前束。

四轮定位仪的工作原理
四轮定位仪是一种用于测量车辆轮胎位置和姿态的设备，其工作原理主要包括以下几个方面：
1. 轮胎上的传感器：四轮定位仪通常在每个车轮上安装有传感器，用于测量轮胎的位置和姿态。

这些传感器可以是光学传感器、激光传感器或者摄像头，通过感知周围环境来计算出轮胎的位置和角度。

2. 数据采集与处理：四轮定位仪将从每个传感器中获取到的数据进行采集，并进行处理。

这些数据可以是轮胎的位置、倾斜角度、转向角度等信息。

在数据采集阶段，四轮定位仪会对每个轮胎的数据进行同步，确保测量结果的准确性。

3. 车辆坐标系的建立：在进行数据处理之前，四轮定位仪需要建立一个车辆坐标系。

通常，车辆坐标系的原点位于车辆的中央位置，坐标轴与车身长、宽、高的方向相对应。

通过车辆坐标系，可以将每个轮胎的位置和姿态信息转化为实际的坐标值。

4. 数据处理与分析：在完成数据采集和车辆坐标系建立之后，四轮定位仪会对获取到的数据进行处理和分析。

这些处理包括轮胎的几何参数计算、车辆姿态修正、对称性判断等。

通过对数据的处理和分析，可以得出车辆轮胎的位置、倾斜角度、转向角度等关键参数。

5. 结果显示与评估：最后，四轮定位仪会将处理之后的结果显示给用户，并评估车辆轮胎的状态。

这些结果通常以数值、图
表或者可视化界面的形式展示，方便用户进行判断和决策。

用户可以根据定位结果来进行车辆调整、轮胎磨损分析、车辆性能优化等操作。

通过以上工作原理，四轮定位仪可以帮助用户准确测量车辆轮胎的位置和姿态，并提供相关的数据分析和评估，为用户提供车辆调整和维护的重要参考依据。

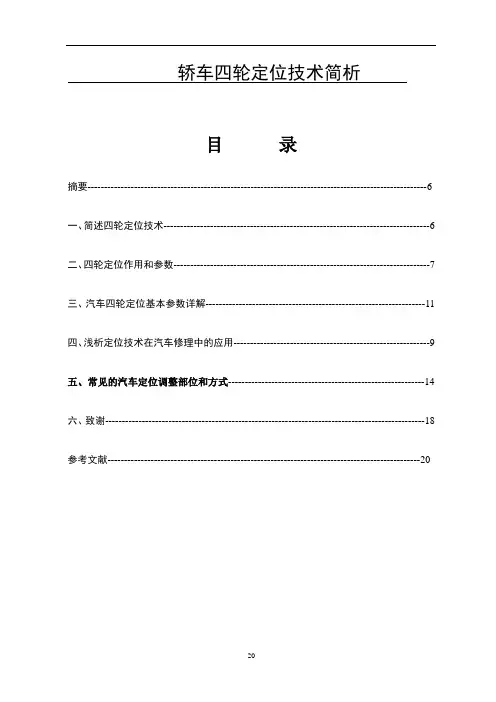

轿车四轮定位技术简析目录摘要------------------------------------------------------------------------------------------------------6一、简述四轮定位技术--------------------------------------------------------------------------------6二、四轮定位作用和参数-----------------------------------------------------------------------------7三、汽车四轮定位基本参数详解------------------------------------------------------------------11四、浅析定位技术在汽车修理中的应用-----------------------------------------------------------9五、常见的汽车定位调整部位和方式-----------------------------------------------------------14六、致谢------------------------------------------------------------------------------------------------18 参考文献----------------------------------------------------------------------------------------------20轿车四轮定位技术浅析摘要：随着汽车技术的高度发展，汽车车速不断提高，急加速、急减速、急转向、急制动等动作的出现，汽车车轮在行驶过程中受到的冲击载荷，都将影响到汽车车轮的运行轨迹。

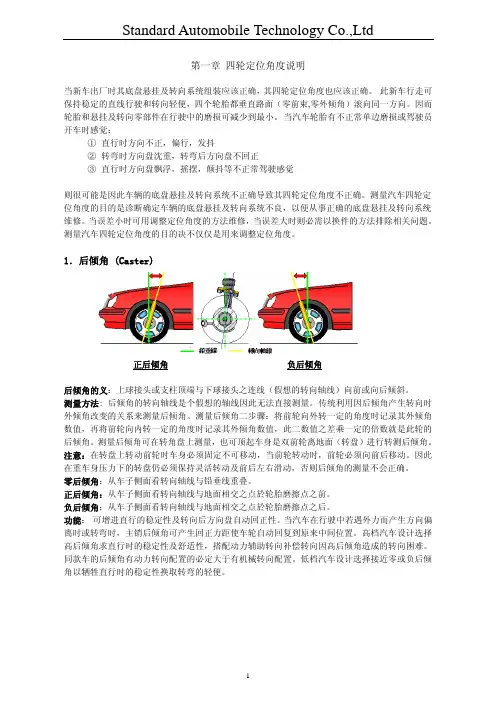

第一章 四轮定位角度说明当新车出厂时其底盘悬挂及转向系统组装应该正确，其四轮定位角度也应该正确。

此新车行走可保持稳定的直线行驶和转向轻便，四个轮胎都垂直路面（零前束,零外倾角）滚向同一方向。

因而轮胎和悬挂及转向零部件在行驶中的磨损可减少到最小。

当汽车轮胎有不正常单边磨损或驾驶员开车时感觉：① 直行时方向不正，偏行，发抖② 转弯时方向盘沈重，转弯后方向盘不回正③ 直行时方向盘飘浮，摇摆，颠抖等不正常驾驶感觉则很可能是因此车辆的底盘悬挂及转向系统不正确导致其四轮定位角度不正确。

测量汽车四轮定位角度的目的是诊断确定车辆的底盘悬挂及转向系统不良，以便从事正确的底盘悬挂及转向系统维修。

当误差小时可用调整定位角度的方法维修，当误差大时则必需以换件的方法排除相关问题。

测量汽车四轮定位角度的目的决不仅仅是用来调整定位角度。

1．后倾角 (Caster)正后倾角 负后倾角后倾角的义：上球接头或支柱顶端与下球接头之连线（假想的转向轴线）向前或向后倾斜。

测量方法: 后倾角的转向轴线是个假想的轴线因此无法直接测量。

传统利用因后倾角产生转向时外倾角改变的关系来测量后倾角。

测量后倾角二步骤：将前轮向外转一定的角度时记录其外倾角数值，再将前轮向内转一定的角度时记录其外倾角数值，此二数值之差乘一定的倍数就是此轮的后倾角。

测量后倾角可在转角盘上测量，也可顶起车身是双前轮离地面（转盘）进行转测后倾角。

注意：在转盘上转动前轮时车身必须固定不可移动，当前轮转动时，前轮必须向前后移动。

因此在重车身压力下的转盘仍必须保持灵活转动及前后左右滑动，否则后倾角的测量不会正确。

零后倾角：从车子侧面看转向轴线与铅垂线重叠。

正后倾角：从车子侧面看转向轴线与地面相交之点於轮胎磨擦点之前。

负后倾角：从车子侧面看转向轴线与地面相交之点於轮胎磨擦点之后。

功能： 可增进直行的稳定性及转向后方向盘自动回正性。

当汽车在行驶中若遇外力而产生方向偏离时或转弯时，主销后倾角可产生回正力距使车轮自动回复到原来中间位置。

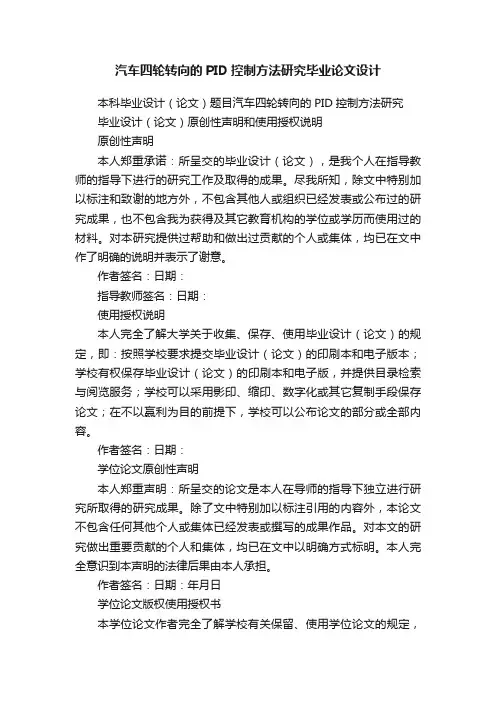

汽车四轮转向的PID控制方法研究毕业论文设计本科毕业设计（论文）题目汽车四轮转向的PID控制方法研究毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

汽车四轮定位检测实验报告一、实验目的1、了解四轮定位仪的原理及组成2、掌握四轮定位仪的安装与使用方法二、实验器材电脑四轮定位仪、上海大众桑塔纳2000、四柱举升机。

三、实验内容和步骤（一）检测仪器的安装1、将被测车辆停放在举升机上，固定在左右支撑凹槽内。

2、将仪器的四个夹具分别安装在前后轮上，同时将测试探头安装在夹具上。

3、将测试仪的开关打开，调整四个测试头水平。

（二）测试1、接通电源，开启计算机2、输入被测车辆型号，得到其标准数据（用以与检测数据对照，便于调整）3、按显示屏上所提示的项目操作：分别将车轮转至“车轮正直方向”、“右侧极限位置”、“右侧测量位置”、“左侧测量位置”、“左侧极限位置”4、测试完毕，显示出测试数据与标准数据。

（三）车辆调整1、调整时先调后轮，再调前轮2、后轮先调外倾，后调前束3、前轮先调主销后倾，后调车轮外倾，再调车轮前束4、对照显示数据调整到数字为合格四、实验数据及结果五、注意事项1、安装夹具时一定要紧贴车轮轮辋，防止滑脱而导致传感器的破坏。

2、传感器位置一定要摆放正确，前后左右不可颠倒。

3、车辆行驶、举升过程要注意安全，防止造成人员伤害和设备损毁。

六、思考题1、四轮定位仪的原理及组成原理：无论是光学式还是电脑式的四轮定位仪，常通过光线照射或反射的原理，形成封闭的直角四边形，将待测车辆置入其中，通过安装在车轮上的传感器，检测出四轮定位所测得的参数并且同步反馈到计算机上。

组成：四轮定位仪主要由四轮定位仪主机和附件组成。

定位仪主机又包括机箱、电脑主机（含显示器、打印机）、四个机头（定位传感器）、通讯系统和充电系统等部分。

附件主要有方向盘固定器、刹车固定器、转角盘及夹具四部分组成。

2、如何安装定位探头的定位夹具定位夹具是传感器与轮胎的中间固定装置，使用之前应先旋松中间紧固螺钮，再调节夹具两端的控制爪头的细孔，按下爪头的两端使其与轮胎的轮辋贴紧，然后拧紧中间的紧固螺钮。

3、简要概括四轮定位仪测得参数及其作用1）车轮前束前轮前束的作用是消除车轮外倾造成的不良后果。

四轮定位仪工作原理一、引言四轮定位仪是一种用于检测汽车四个轮子的位置、角度和相对关系的设备。

它能够提供非常准确的数据，帮助修理工或车主调整车辆的悬挂系统，以达到最佳性能和安全性。

本文将详细介绍四轮定位仪的工作原理。

二、基本原理四轮定位仪的基本原理是利用传感器测量车轮在三个方向（横向、纵向和竖向）上的位置和角度，并计算出它们之间的相对关系。

这些传感器通常包括摆臂式传感器、转角传感器、高精度摄像头等。

1. 摆臂式传感器摆臂式传感器是通过安装在车轮上的支架来测量车轮位置和角度。

当车轮移动时，支架会随之移动并改变其相对位置，通过测量支架与固定点之间的距离和角度来计算出车轮在三个方向上的位置和角度。

2. 转角传感器转角传感器是安装在转向机构上，用于测量前轮转弯时方向盘旋转角度以及前后悬挂系统的相对角度。

通过测量这些角度，可以计算出车轮在横向和纵向上的位置和角度。

3. 高精度摄像头高精度摄像头是通过拍摄车轮和地面之间的图像来测量车轮位置和角度。

它们通常安装在地面上，并使用特殊软件来计算车轮的位置和角度。

三、工作流程四轮定位仪的工作流程可以分为以下几个步骤：1. 安装传感器首先需要安装各种传感器，包括摆臂式传感器、转角传感器和高精度摄像头。

这些传感器应该被正确地安装在车辆上，并校准以确保其准确性。

2. 连接设备将四轮定位仪连接到计算机或其他控制设备上。

这些设备将用于收集数据并进行分析。

3. 测量车轮位置和角度启动四轮定位仪并开始测量车轮位置和角度。

这通常涉及将车辆驶入一个特殊的测试区域，并按照指示移动方向盘或加速踏板以使车辆移动。

在此过程中，传感器会记录车辆各个部位的数据。

4. 分析数据收集完数据后，四轮定位仪将对其进行分析，并计算出车轮在三个方向上的位置和角度。

这些数据将显示在计算机屏幕上，并可用于调整车辆悬挂系统。

5. 调整悬挂系统根据测量结果，修理工或车主可以调整车辆的悬挂系统以达到最佳性能和安全性。

这可能涉及更改车轮的位置或角度，或调整其他部件以改变车辆行驶时的动态特性。

郑州工业应用技术学院专科生毕业设计(论文)课题名称: 汽车检测技术的发展指导教师: 杨文涛职称:教师学生名称: 樊振学号:1402020105专业: 汽车运用技术院 (系): 机电工程学院答辩日期: 2017年5月1日摘要以常见的汽车检测设备和检测技术,阐述了国内外汽车检测技术的发展历程，介绍了先进汽车检测前沿技术，如：虚拟仪器检测技术、基于GPS技术的车辆检测、汽车四轮定位检测技术。

并结合中国实际情况，针对我国汽车检测技术存在的问题，指出我国汽车综合性能检测技术要赶超世界先进水平,应该在汽车检测制度化和标准化、检测设备管理网络化、检测设备智能化、更新检测方法、检测人员专业化等方面作进一步发展。

汽车从发明到今天已经一个多世纪了。

在现代社会，汽车已成为人们工作、生活中不可缺少的一种交通工具。

汽车在为人们造福的同时，也带来大气污染、噪声和交通安全等一系列问题。

汽车本身又是一个复杂的系统，随着行驶里程的增加和使用时间的延续，其技术状况将不断恶化。

因此，一方面要不断研制性能优良的汽车；另一方面要借助维护和修理，恢复其技术状况。

汽车综合性能检测就是在汽车使用、维护和修理中对汽车的技术状况进行测试和检验的一门技术。

关键词：汽车检测，检测技术，发展趋势Common vehicle testing equipment and testing technology, describes the development of domestic and foreign auto detection technology, introduces the advanced technology, advanced car detection and detection technology, such as virtual instrument based on four wheel positioning technology of GPS vehicle detection, vehicle detection technology. Combined with the actual situation of China, existing in China's auto detection technology, pointed out that the automobile comprehensive performance testing technology in China to catch up with the world advanced level, should make further development in automobile detection system and standardization of testing equipment, network management, intelligent detection equipment, update detection method and detection of specialized personnel.Automobiles have been invented for more than a century now. In modern society, automobile has become an indispensable means of transportation in people's work and life. While benefiting people, automobiles also bring a series of problems, such as air pollution, noise and traffic safety. The car itself is a complex system, with the increase of mileage and the continuation of the use of time, the technical situation will continue to deteriorate. Therefore, on the one hand, it is necessary to continuously develop high-performance vehicles; on the other hand, with the help of maintenance and repair, to restore its technical situation. The comprehensive performance test ofautomobile is a technique to test and test the technical condition of the automobile in the use, maintenance and repair of the automobile.目录摘要 1引言 1第一章汽车检测技术的发展概况 21.1 国外发展概况 31.2 国内发展概况 4第二章汽车检测前沿技术的发展 52.1 四轮定位的检测技术 52.1.1 四轮定位的检测 52.1.2 四轮定位仪的组成及原理 52.2 汽车定位检测技术及其发展 62.2.1 定位仪的分类 62.2.2 按测量数据传输技术分 62.3 机动车的排放测试 62.3.1 汽油车污染物排放检测 62.3.2 柴油车自由加速烟度的检测 7第三章我国汽车综合性能检测技术的发展趋势 83.1 实现汽车检测制度化和标准化 83.2 汽车检测设备管理的网络化 83.3 车检测设备智能化 93.4 测方法更新，促成检测效率提高 93.5 车检测人员专业化 9结论 10参考文献 10致谢 11引言随着科学技术的进步，汽车检测诊断技术也飞速发展，传统的检测方法已不能满足现代汽车检测需要，其它领域新技术的发展渗透也促进了汽车检测设备与手段的发展更新。

四轮定位原理
四轮定位原理是指通过车辆四个轮子的位置和运动状态来确定车辆的位置和姿态。

由于汽车通常具有前后轮和左右轮，因此可以通过四个轮子的运动信息来进行定位。

四轮定位原理基于以下几个关键的观测量：
1. 轮子的转角：通过测量车辆前后轮和左右轮的转角，可以确定整个车辆的转角。

这样就可以推算出车辆的姿态，包括横滚、俯仰和偏航。

2. 轮子的位移：通过测量车辆每个轮子的位移，可以确定车辆的位置。

通过比较各个轮子的位移，还可以推算出车辆的速度和加速度。

3. 轮子的速度：通过测量车辆每个轮子的转速，可以精确推算出车辆的移动速度。

这对于准确定位和导航非常重要。

4. 地面反馈：通过观察车辆与地面之间的接触状态，可以检测到车辆的侧滑和偏离轨迹的情况。

这对于车辆的稳定性和安全性至关重要。

四轮定位原理可以通过安装传感器来实现，这些传感器可以测量轮子的转角、转速和位移，并提供给车辆控制系统进行处理。

根据这些观测量，车辆可以实时确定自己的位置和姿态，并做出相应的调整和控制。

四轮定位技术在汽车行业和自动驾驶领域具有重要的应用价值，可以提高车辆的安全性和性能。

实习报告：四轮定位的检测一、实习目的1. 了解四轮定位检测的原理及重要性；2. 掌握四轮定位仪的使用方法及操作技巧；3. 学会诊断和调整汽车四轮定位参数。

二、实习内容1. 四轮定位检测原理及仪器设备；2. 四轮定位操作步骤及注意事项；3. 实际操作练习。

三、实习过程1. 四轮定位检测原理及仪器设备：四轮定位检测是为了确保汽车的四个车轮在行驶过程中保持正确的位置和角度，以保证车辆的稳定性和安全性。

四轮定位检测原理主要是通过测量汽车四个车轮的相对位置和角度，与标准值进行对比，从而判断车辆是否存在偏差。

实习所使用的四轮定位仪为德国博世FWA515四轮定位仪，该设备具有高精度和易操作的特点。

仪器主要由主机、传感器、测试夹等组成。

2. 四轮定位操作步骤及注意事项：（1）准备工作：确保车辆停放在水平地面上，检查轮胎气压和轮毂轴承预紧度是否正常。

（2）设备安装：将传感器定位卡盘安装在车轮上，卡盘轴线应与轮胎中心重合；将四个传感器安装在卡盘上，连接传感器电源并打开各自机头电源，调整其水平并锁紧。

（3）数据采集：打开电脑，进入四轮定位角度检测界面，与所测车型适配。

针对奥迪100打开制造商资料库，选择欧洲，在车系中找到audi进入后匹配，与生产年份、发动机排量适应，选择适配车别。

（4）实测数据：按照显示屏上的提示，将车轮转至不同位置，记录所测数据。

（5）数据处理：将实测数据与标准数据进行对比，判断是否存在偏差。

若存在偏差，需进行调整。

（6）调整操作：根据实测数据，对车辆进行相应调整。

调整时先调后轮，再调前轮。

后轮先调外倾，后调前束；前轮先调主销后倾，后调车轮外倾，再调车轮前束。

对照显示数据调整至合格范围。

（7）检验：调整完毕后，重新进行四轮定位检测，验证调整效果。

3. 实际操作练习：在指导老师的带领下，我们进行了多次四轮定位的实际操作练习。

通过练习，我们掌握了四轮定位仪的使用方法及操作技巧，并学会了如何诊断和调整汽车四轮定位参数。
