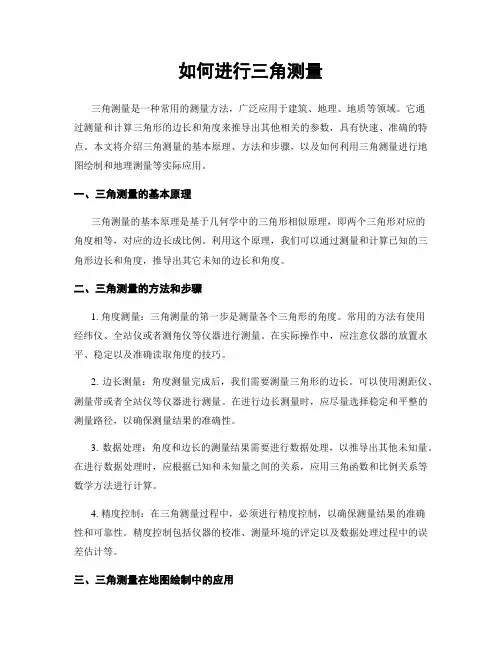

如何进行三角测量三角测量是一种常用的测量方法,广泛应用于建筑、地理、地质等领域。
它通过测量和计算三角形的边长和角度来推导出其他相关的参数,具有快速、准确的特点。
本文将介绍三角测量的基本原理、方法和步骤,以及如何利用三角测量进行地图绘制和地理测量等实际应用。
一、三角测量的基本原理三角测量的基本原理是基于几何学中的三角形相似原理,即两个三角形对应的角度相等,对应的边长成比例。
利用这个原理,我们可以通过测量和计算已知的三角形边长和角度,推导出其它未知的边长和角度。
二、三角测量的方法和步骤1. 角度测量:三角测量的第一步是测量各个三角形的角度。
常用的方法有使用经纬仪、全站仪或者测角仪等仪器进行测量。
在实际操作中,应注意仪器的放置水平、稳定以及准确读取角度的技巧。
2. 边长测量:角度测量完成后,我们需要测量三角形的边长。
可以使用测距仪、测量带或者全站仪等仪器进行测量。
在进行边长测量时,应尽量选择稳定和平整的测量路径,以确保测量结果的准确性。
3. 数据处理:角度和边长的测量结果需要进行数据处理,以推导出其他未知量。
在进行数据处理时,应根据已知和未知量之间的关系,应用三角函数和比例关系等数学方法进行计算。
4. 精度控制:在三角测量过程中,必须进行精度控制,以确保测量结果的准确性和可靠性。
精度控制包括仪器的校准、测量环境的评定以及数据处理过程中的误差估计等。
三、三角测量在地图绘制中的应用三角测量在地图绘制中有着广泛的应用。
通过测量和计算已知的三角形的边长和角度,可以确定地图上的地点之间的距离和方位角。
在绘制地图时,可以利用这些测量结果进行控制点的布设和地点的定位,增加地图的准确性和可读性。
同时,在地理测量中,三角测量也起着重要的作用。
通过测量和计算地球上不同地点之间的距离和角度,可以确定地球的形状和大小,以及地球表面上的地理特征。
这些测量结果对于地理学、地质学等科学领域研究具有重要意义。
四、三角测量的进一步发展随着科技的发展,三角测量的方法和工具也在不断更新和改进。

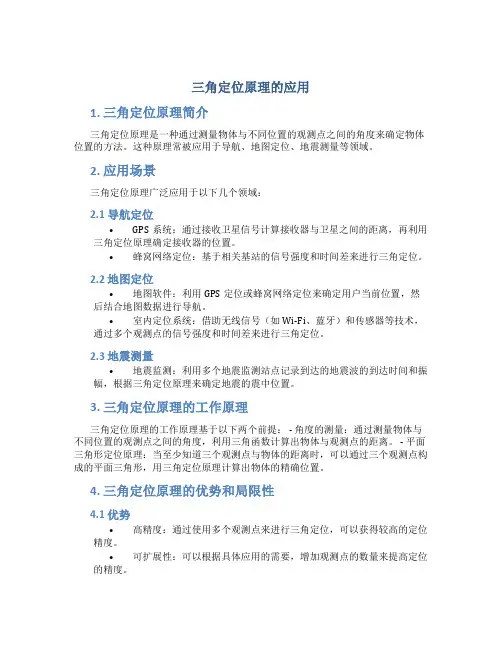

三角定位原理的应用1. 三角定位原理简介三角定位原理是一种通过测量物体与不同位置的观测点之间的角度来确定物体位置的方法。
这种原理常被应用于导航、地图定位、地震测量等领域。
2. 应用场景三角定位原理广泛应用于以下几个领域:2.1 导航定位•GPS系统:通过接收卫星信号计算接收器与卫星之间的距离,再利用三角定位原理确定接收器的位置。
•蜂窝网络定位:基于相关基站的信号强度和时间差来进行三角定位。
2.2 地图定位•地图软件:利用GPS定位或蜂窝网络定位来确定用户当前位置,然后结合地图数据进行导航。
•室内定位系统:借助无线信号(如Wi-Fi、蓝牙)和传感器等技术,通过多个观测点的信号强度和时间差来进行三角定位。
2.3 地震测量•地震监测:利用多个地震监测站点记录到达的地震波的到达时间和振幅,根据三角定位原理来确定地震的震中位置。
3. 三角定位原理的工作原理三角定位原理的工作原理基于以下两个前提: - 角度的测量:通过测量物体与不同位置的观测点之间的角度,利用三角函数计算出物体与观测点的距离。
- 平面三角形定位原理:当至少知道三个观测点与物体的距离时,可以通过三个观测点构成的平面三角形,用三角定位原理计算出物体的精确位置。
4. 三角定位原理的优势和局限性4.1 优势•高精度:通过使用多个观测点来进行三角定位,可以获得较高的定位精度。
•可扩展性:可以根据具体应用的需要,增加观测点的数量来提高定位的精度。
•不受地形限制:可以在不同地形、室内室外等环境中进行定位。
4.2 局限性•依赖信号强度:三角定位原理在某些应用场景下需要依赖信号的强度来确定距离,但信号强度受到环境、天气等因素的影响。
•多路径效应:由于信号在传播过程中可能会经历反射、折射等现象,导致信号的传播路径不唯一,从而对定位精度造成影响。
•资源消耗:使用多个观测点进行三角定位需要相应的硬件设备和算法支持,对系统资源有一定要求。
5. 总结三角定位原理是一种重要的定位方法,广泛应用于导航、地图定位和地震测量等领域。
GPS定位原理和简单公式GPS是全球定位系统的缩写,是一种通过卫星系统来测量和确定地球上的物体位置的技术。
它利用一组卫星围绕地球轨道运行,通过接收来自卫星的信号来确定接收器(GPS设备)的位置、速度和时间等信息。
GPS定位原理基于三角测量原理和时间测量原理。
1.三角测量原理:GPS定位主要是通过测量接收器与卫星之间的距离来确定接收器的位置。
GPS接收器接收到至少4颗卫星的信号,通过测量信号的传播时间得知信号的传播距离,进而利用三角测量原理计算出接收器的位置。
2.时间测量原理:GPS系统中的每颗卫星都具有一个高精度的原子钟,接收器通过接收卫星信号中的时间信息,利用接收时间和发送时间之间的差值,计算出信号传播的时间,从而进一步计算出接收器与卫星之间的距离。
简单的GPS定位公式:1.距离计算公式:GPS接收器与卫星之间的距离可以通过测量信号传播时间得到。
假设接收器与卫星之间的距离为r,光速为c,传播时间为t,则有r=c×t。
2.三角测量公式:GPS定位是通过测量与至少4颗卫星的距离,来计算接收器的位置。
设接收器的位置为(x,y,z),卫星的位置为(x_i,y_i,z_i),与卫星的距离为r_i,根据三角测量原理,可得到以下方程:(x-x_1)^2+(y-y_1)^2+(z-z_1)^2=r_1^2(x-x_2)^2+(y-y_2)^2+(z-z_2)^2=r_2^2...(x-x_n)^2+(y-y_n)^2+(z-z_n)^2=r_n^2这是一个非线性方程组,可以通过迭代方法求解,求得接收器的位置。
3.定位算法:GPS定位一般使用最小二乘法来进行计算。
最小二乘法是一种数学优化方法,用于最小化误差的平方和。
在GPS定位中,通过最小化测量距离与计算距离之间的差值的平方和,来确定接收器的位置。
总结:GPS定位原理基于三角测量和时间测量原理,通过测量接收器与卫星之间的距离,利用三角测量公式和最小二乘法来计算接收器的位置。

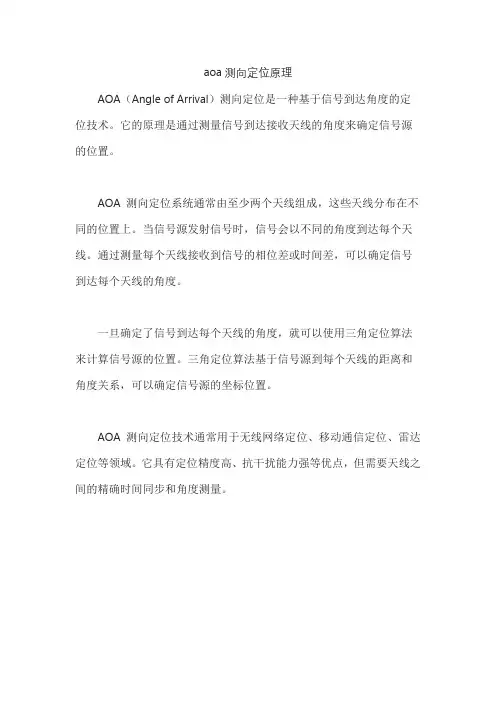

aoa测向定位原理
AOA(Angle of Arrival)测向定位是一种基于信号到达角度的定位技术。
它的原理是通过测量信号到达接收天线的角度来确定信号源的位置。
AOA 测向定位系统通常由至少两个天线组成,这些天线分布在不同的位置上。
当信号源发射信号时,信号会以不同的角度到达每个天线。
通过测量每个天线接收到信号的相位差或时间差,可以确定信号到达每个天线的角度。
一旦确定了信号到达每个天线的角度,就可以使用三角定位算法来计算信号源的位置。
三角定位算法基于信号源到每个天线的距离和角度关系,可以确定信号源的坐标位置。
AOA 测向定位技术通常用于无线网络定位、移动通信定位、雷达定位等领域。
它具有定位精度高、抗干扰能力强等优点,但需要天线之间的精确时间同步和角度测量。

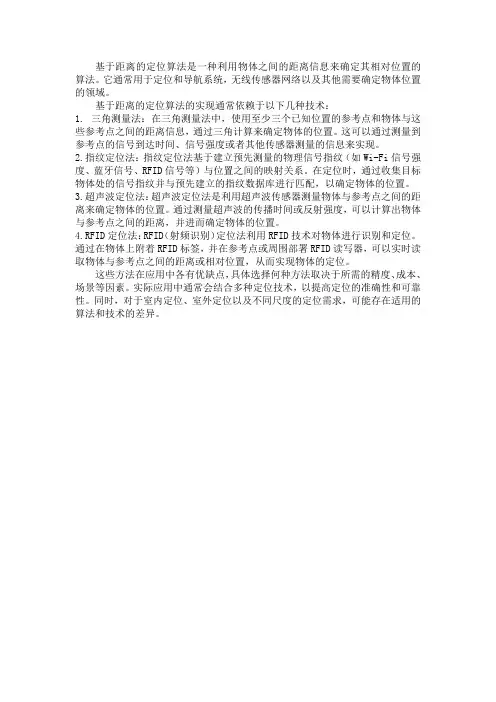

基于距离的定位算法是一种利用物体之间的距离信息来确定其相对位置的算法。
它通常用于定位和导航系统,无线传感器网络以及其他需要确定物体位置的领域。
基于距离的定位算法的实现通常依赖于以下几种技术:
1. 三角测量法:在三角测量法中,使用至少三个已知位置的参考点和物体与这些参考点之间的距离信息,通过三角计算来确定物体的位置。
这可以通过测量到参考点的信号到达时间、信号强度或者其他传感器测量的信息来实现。
2.指纹定位法:指纹定位法基于建立预先测量的物理信号指纹(如Wi-Fi信号强度、蓝牙信号、RFID信号等)与位置之间的映射关系。
在定位时,通过收集目标物体处的信号指纹并与预先建立的指纹数据库进行匹配,以确定物体的位置。
3.超声波定位法:超声波定位法是利用超声波传感器测量物体与参考点之间的距离来确定物体的位置。
通过测量超声波的传播时间或反射强度,可以计算出物体与参考点之间的距离,并进而确定物体的位置。
4.RFID定位法:RFID(射频识别)定位法利用RFID技术对物体进行识别和定位。
通过在物体上附着RFID标签,并在参考点或周围部署RFID读写器,可以实时读取物体与参考点之间的距离或相对位置,从而实现物体的定位。
这些方法在应用中各有优缺点,具体选择何种方法取决于所需的精度、成本、场景等因素。
实际应用中通常会结合多种定位技术,以提高定位的准确性和可靠性。
同时,对于室内定位、室外定位以及不同尺度的定位需求,可能存在适用的算法和技术的差异。

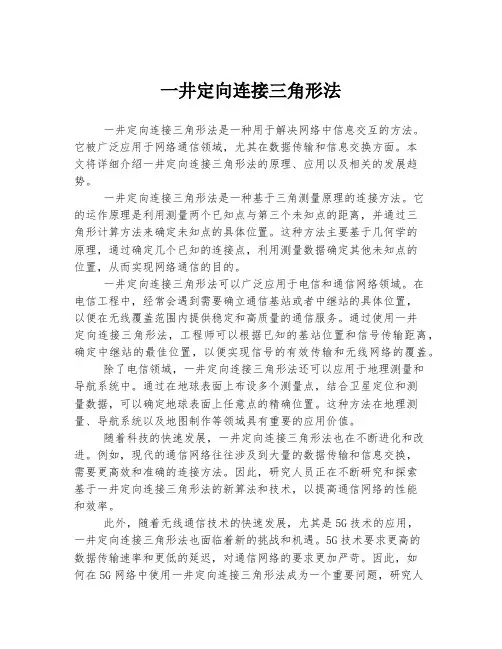

一井定向连接三角形法一井定向连接三角形法是一种用于解决网络中信息交互的方法。
它被广泛应用于网络通信领域,尤其在数据传输和信息交换方面。
本文将详细介绍一井定向连接三角形法的原理、应用以及相关的发展趋势。
一井定向连接三角形法是一种基于三角测量原理的连接方法。
它的运作原理是利用测量两个已知点与第三个未知点的距离,并通过三角形计算方法来确定未知点的具体位置。
这种方法主要基于几何学的原理,通过确定几个已知的连接点,利用测量数据确定其他未知点的位置,从而实现网络通信的目的。
一井定向连接三角形法可以广泛应用于电信和通信网络领域。
在电信工程中,经常会遇到需要确立通信基站或者中继站的具体位置,以便在无线覆盖范围内提供稳定和高质量的通信服务。
通过使用一井定向连接三角形法,工程师可以根据已知的基站位置和信号传输距离,确定中继站的最佳位置,以便实现信号的有效传输和无线网络的覆盖。
除了电信领域,一井定向连接三角形法还可以应用于地理测量和导航系统中。
通过在地球表面上布设多个测量点,结合卫星定位和测量数据,可以确定地球表面上任意点的精确位置。
这种方法在地理测量、导航系统以及地图制作等领域具有重要的应用价值。
随着科技的快速发展,一井定向连接三角形法也在不断进化和改进。
例如,现代的通信网络往往涉及到大量的数据传输和信息交换,需要更高效和准确的连接方法。
因此,研究人员正在不断研究和探索基于一井定向连接三角形法的新算法和技术,以提高通信网络的性能和效率。
此外,随着无线通信技术的快速发展,尤其是5G技术的应用,一井定向连接三角形法也面临着新的挑战和机遇。
5G技术要求更高的数据传输速率和更低的延迟,对通信网络的要求更加严苛。
因此,如何在5G网络中使用一井定向连接三角形法成为一个重要问题,研究人员正在寻找最佳的解决方案。
综上所述,一井定向连接三角形法是一种非常重要的连接方法,被广泛应用于电信工程、地理测量和导航系统等领域。
它通过测量已知点的距离,并利用三角计算方法确定未知点的具体位置,实现网络通信和地理测量的目的。
测绘技术中的交会定位原理与应用测绘是一门关于测量、绘制和分析地球表面特征的学科。
在测绘过程中,交会定位是一种基本的测量手段,它通过多个已知点和测量点之间的交会,来确定测量点的位置。
本文将介绍测绘技术中的交会定位原理与应用。
一、交会定位原理交会定位依赖于三角测量原理,即利用三角形的几何关系来计算未知点的坐标。
在交会定位中,需要至少三个已知点和它们与未知点的观测角度或观测距离。
根据测量数据,可以利用三角计量学的原理计算未知点的坐标。
交会定位方法有几种,其中最常用的是三角定位法和后方交会法。
1. 三角定位法三角定位法是一种基于三角形的几何关系来计算未知点坐标的方法。
在三角定位法中,需要至少三个已知点和它们与未知点的观测角度。
通过测量角度并利用正弦定理和余弦定理,在已知点与未知点之间建立三角形,从而计算未知点的坐标。
2. 后方交会法后方交会法是一种基于已知点和未知点之间的观测距离来计算未知点坐标的方法。
在后方交会法中,需要至少三个已知点和它们与未知点的观测距离。
通过测量距离和利用三角形的几何关系,在已知点与未知点之间建立三角形,从而计算未知点的坐标。
二、交会定位应用交会定位在测绘领域有着广泛的应用。
下面将介绍交会定位在工程测绘、地理信息系统(GIS)和导航系统中的应用。
1. 工程测绘在工程测绘中,交会定位被广泛应用于建筑工程和道路工程等。
通过利用交会定位法,可以确定建筑物或道路的地理位置和空间坐标。
这对于规划、设计和施工都有着重要的意义,可以保证工程施工的准确性和高效性。
2. 地理信息系统(GIS)GIS是一种将地理空间信息和属性信息进行整合、管理和分析的系统。
交会定位在GIS中起着至关重要的作用。
通过将已知点的坐标信息输入到GIS系统中,可以通过交会定位方法计算出未知点的坐标信息。
这对于地图编制、资源管理和空间分析等方面都具有重要意义。
3. 导航系统导航系统是一种用于定位和导航的技术系统。
交会定位在导航系统中被广泛应用于车载导航、航空导航和船舶导航等。

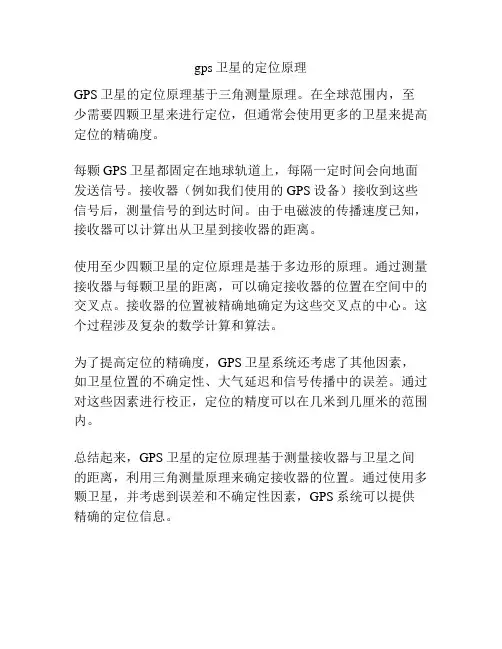

gps卫星的定位原理
GPS卫星的定位原理基于三角测量原理。
在全球范围内,至少需要四颗卫星来进行定位,但通常会使用更多的卫星来提高定位的精确度。
每颗GPS卫星都固定在地球轨道上,每隔一定时间会向地面发送信号。
接收器(例如我们使用的GPS设备)接收到这些信号后,测量信号的到达时间。
由于电磁波的传播速度已知,接收器可以计算出从卫星到接收器的距离。
使用至少四颗卫星的定位原理是基于多边形的原理。
通过测量接收器与每颗卫星的距离,可以确定接收器的位置在空间中的交叉点。
接收器的位置被精确地确定为这些交叉点的中心。
这个过程涉及复杂的数学计算和算法。
为了提高定位的精确度,GPS卫星系统还考虑了其他因素,如卫星位置的不确定性、大气延迟和信号传播中的误差。
通过对这些因素进行校正,定位的精度可以在几米到几厘米的范围内。
总结起来,GPS卫星的定位原理基于测量接收器与卫星之间的距离,利用三角测量原理来确定接收器的位置。
通过使用多颗卫星,并考虑到误差和不确定性因素,GPS系统可以提供精确的定位信息。
gnss原理GNSS原理。
GNSS(全球导航卫星系统)是一种利用卫星信号来确定地面接收机位置的技术。
它是由一系列卫星组成的系统,这些卫星围绕地球轨道运行,向地面发送信号,接收机通过这些信号来确定自己的位置。
GNSS系统包括全球定位系统(GPS)、伽利略系统、格洛纳斯系统和北斗系统等。
本文将介绍GNSS的原理和工作方式。
首先,GNSS的原理是基于三角测量的原理。
接收机通过接收来自至少三颗卫星的信号,并测量信号的传播时间来确定卫星和接收机之间的距离。
通过至少三颗卫星的距离测量,接收机就能确定自己在三维空间中的位置。
如果接收来自四颗卫星的信号,接收机还可以确定自己的海拔高度。
其次,GNSS的工作方式是通过卫星发射信号,接收机接收这些信号并进行处理来确定位置。
卫星发射的信号包括卫星的位置和时间信息,接收机通过测量信号的传播时间来计算距离。
接收机还需要知道卫星的位置和时间信息,这些信息通常由卫星发射的导航消息来提供。
接收机通过测量至少三颗卫星的信号来确定自己的位置,这个过程称为定位。
此外,GNSS系统还包括地面控制段。
地面控制段负责监控卫星的运行状态、校正卫星钟差、维护卫星轨道参数等工作。
地面控制段还负责向卫星发送导航消息,这些消息包括卫星的位置、时间信息和健康状态等。
接收机通过接收这些导航消息来确定卫星的位置和时间信息,从而计算自己的位置。
最后,GNSS系统的精度受到多种因素的影响。
卫星的位置精度、钟差精度、大气延迟、多路径效应等因素都会影响定位精度。
此外,接收机的性能、天线的性能、信号处理算法等也会影响定位精度。
因此,在实际应用中,需要综合考虑这些因素来提高定位精度。
总之,GNSS是一种利用卫星信号来确定地面接收机位置的技术,其原理是基于三角测量的原理,工作方式是通过接收卫星信号来确定位置,系统包括卫星、接收机和地面控制段,定位精度受到多种因素的影响。
随着技术的发展,GNSS在航空、航海、车载导航、精准农业等领域得到了广泛应用,对人们的生活和工作产生了积极的影响。
WSN基于测距的定位方法WSN(Wireless Sensor Network,无线传感器网络)是指由多个分布在空间中的传感器节点组成的网络系统,这些节点可以通过无线通信协作,共同完成监测、数据采集和信息传输等任务。
在WSN中,节点之间的相对位置信息是至关重要的,因为它们可以帮助节点协同工作,提高网络的性能和效率。
因此,实现节点之间的准确定位是WSN中的一个重要问题。
基于测距的定位方法是一种常用的定位方法,其原理是通过节点之间的距离测量来确定节点的位置。
下面将详细介绍WSN基于测距的定位方法。
1.测距技术在WSN中常用的测距技术包括信号强度测量、时间差测量和角度测量等方法。
信号强度测量是通过节点之间的信号强度来估计它们之间的距离,这种方法简单易实现,但受到传播环境的影响较大,定位精度较低。
时间差测量是通过计算信号在节点之间传播的时间差来确定它们之间的距离,这种方法精度较高,但需要节点之间高度同步。
角度测量是通过测量信号到达节点的角度来确定节点之间的距离,这种方法对节点之间的相对位置有一定要求,但精度较高。
基于测距的定位方法一般分为两种:基于距离的定位和基于三角测量的定位。
基于距离的定位方法是通过测量节点之间的距离来确定它们的位置。
这种方法可以使用信号强度、时间差或者角度等测距技术来实现。
其中,最常见的是信号强度测量方法。
该方法利用节点之间的信号传输强度随距离的衰减关系,来估计节点之间的距离。
通过收集大量的距离测量数据,并利用三边测距等方法进行处理,可以对节点的位置进行准确估计。
但是由于信号传输受到环境的影响较大,导致测距误差较大,因此通常需要进行校正和优化。
基于三角测量的定位方法是通过测量节点与周围已知位置的节点之间的角度和距离来确定节点的位置。
这种方法通常会使用三角形或多边形的几何关系进行计算,从而求解节点的位置坐标。
该方法对节点之间的位置关系有一定的要求,需要确保至少有三个节点的位置已知,并且节点之间不能共线。
全站仪三角高程测量精度分析
一、仪器原理
全站仪三角高程测量基于三角测量原理,通过测量物体与测站以及目标之间的角度,根据三角关系计算出物体的高程。
测量过程中,全站仪会通过发射红外线或激光束,自动测量和记录目标物与测站之间的水平角和垂直角。
同时,全站仪也会通过内置的距离仪来测量测站与目标物之间的距离。
通过融合这些数据,全站仪能够计算出目标物的高程。
1.环境因素:如温度、大气压力、湿度、气流等因素会对全站仪的测量精度产生影响。
特别是大气折射效应会导致测量结果产生偏差。
2.仪器本身的误差:全站仪的测量系统包括角度测量系统和距离测量系统,这两个系统本身都存在精度限制和系统误差,如仪器的仰角误差、仪器的定位误差等。
3.人为误差:操作人员在使用全站仪进行测量过程中,可能由于技术水平、操作不当或者主观判断等原因导致误差的产生。
比如未能正确对准目标、未能保持仪器的水平或垂直等。
4.目标物本身的误差:目标物的安装质量、目标物的高程变化等因素都会对三角高程测量结果产生影响。
1.仪器选择:选择高精度、稳定性好的全站仪,以减小仪器本身的误差对测量结果的影响。
2.仪器校准:定期对全站仪进行校准,以确保仪器的测量精度符合要求。
3.仪器使用规范:操作人员需要按照全站仪的使用说明进行操作,保持仪器的水平和垂直,正确对准目标,避免人为误差的产生。
4.环境条件控制:在测量过程中,应尽可能控制环境条件,如避开大气折射效应较大的时段进行测量,保持测量场地稳定。
5.数据处理方法:在数据处理过程中,采用合适的数学模型和算法进行计算,降低误差的传递和累积。
目前常见的室内定位技术有超宽带UWB室内定位技术,蓝牙室内定位技术,RFID(无线射频识别)定位,超声波定位,Wi-Fi定位等。
室内定位依赖于定位算法,定位算法决定了室内定位的模式。
室内定位种类虽然比较多,但是室内定位算法一般都是通用的。
总结起来室内定位有3种常见的定位算法。
一、室内定位算法-近邻法近邻法是一种比较简单的定位算法,直接选定那个信号强度最大的AP的位置,定位结果是热点位置数据库中存储的当前连接的Wi-Fi热点的位置。
二、室内定位算法-基于无线信号的三角测量定位算法基于无线信号的三角测量定位算法是室内定位算法中非常常见的一种,三边定位算法是怎么实现的呢?三角测量定位算法类似GPS卫星定位。
实际定位过程中使用的是RSSI信号值衰减模型,如下图所示。
原理是在离线状态下,无线信号强度在空间中传播随着距离衰减!而无线信号强度(RSSI值)对于手机上的接收器来说是可测的!那么依据测试到的信号强度,再根据信号衰减模型就可以反推出距离了。
信号衰减模型是针对理想状况(真空,无反射的环境),在实际的室内复杂环境下,信号在不断的折射反射(多路径效应)下,这个模型可能会出现误差。
也就是说通过测量信号强度来反推距离是会有一定的误差。
同时由于不同定位基站的信号特征不同,RSSI信号衰减模型参数也有区别,基于无线信号的三角测量定位算法的定位精度有一定误差。
三、室内定位算法-指纹定位算法指纹定位算法这个方法也是针对无线信号定位的。
所谓指纹定位算法,类似公安部门采集人的指纹数据存入数据库一样。
室内定位中的指纹定位算法也是如此,首先在定位区域收集很多的指纹数据(无线信号的RSSI值数据,定义一个个网格点来采集无线强度值),当需要定位的时候,就可以通过手机采集到的无线信号和预先收集的指纹数据库对比,找出最相似的指纹的位置,从而标记在室内地图上。
四、室内定位算法-TDOA定位算法TDOA定位算法是是一种新型的无线通信技术超宽带UWB定位中常用的定位算法。
北斗的算法原理北斗卫星导航系统是中国自主开发的一种卫星导航系统,其算法原理是基于卫星定位和测量技术。
它包括卫星轨道设计、时钟校准、信号发射、信号接收等多个方面的技术。
下面我将详细解释北斗的算法原理。
首先,北斗系统的定位算法是基于卫星测量的三角定位原理。
北斗卫星通过传输精确的时间信号和导航信息,接收器通过接收和处理这些信号,计算出自己的位置。
北斗系统中至少需要接收到四颗卫星的信号才能进行定位计算。
其次,北斗系统采用了一种双频测量技术,即同时接收L1和L2两个频段的信号。
L1频段的信号主要用于测量信号传播时间,而L2频段的信号则用于补偿大气延迟误差等。
北斗系统中的接收器通过测量卫星信号的到达时间和接收器本地时间之间的差值,得到由距离引起的伪距观测值。
然后,接收器通过相位差分技术将伪距观测值转换为载波相位观测值,从而提高定位精度。
此外,北斗系统还通过载波相位平滑技术来消除噪声和多径干扰,进一步提高定位精度。
北斗系统中的接收器还会对卫星信号进行多路径效应的检测与修正。
多路径效应是指信号在传播过程中遇到障碍物反射产生的误差。
接收器通过监测单位时间内信号强度的变化,可以判断是否存在多路径效应,并将其对定位结果的影响进行修正。
在北斗系统中,接收器首先会与卫星之间进行时间同步。
北斗卫星会发送时间校准信息,并附带有卫星自身的位置和轨道参数等信息。
接收器通过接收这些信息,并与本地时间进行比对,来校正自身时间。
北斗系统还采用差分定位技术,以提高定位精度。
差分定位技术利用参考接收器与移动接收器之间的距离差异,来对移动接收器的定位误差进行修正。
参考接收器通过与数个已知位置的基准站进行通信,将基准站测量得到的卫星信号的观测值和已知位置信息传输给移动接收器,移动接收器通过接收到的观测值和已知位置信息进行差分计算,从而获得更高精度的定位结果。
此外,北斗系统还采用了时钟校准技术和星间差分技术。
时钟校准技术通过接收卫星传输的时间校准信号,对接收器的本地时钟进行校准。
三角测量方法1. 介绍三角测量是一种常见的测量方法,广泛应用于地理测量、工程测量、建筑设计等领域。
它利用三角形的性质和几何原理,通过测量三角形的边长和角度来确定未知位置或距离。
三角测量方法具有精确、可靠、高效等优点,是现代测绘学和地理信息系统中不可或缺的基础技术之一。
本文将详细介绍三角测量的原理、仪器设备以及实际应用。
2. 原理2.1 三角形的性质在平面几何中,三角形是最简单且最重要的图形之一。
根据三角形内部和外部的各种性质,我们可以推导出许多与三角测量相关的公式和定理。
2.1.1 角度定理•内角和定理:任意一个三角形内部的三个内角之和等于180度。
•外角定理:一个三角形的外角等于其不相邻两个内角之和。
2.1.2 边长比例定理•正弦定理:对于任意一个三角形ABC,它的三个内角分别为A、B、C,对应的边长分别为a、b、c。
则有以下关系式成立:a sinA =bsinB=csinC•余弦定理:对于任意一个三角形ABC,它的三个内角分别为A、B、C,对应的边长分别为a、b、c。
则有以下关系式成立:c2=a2+b2−2abcosC•正切定理:对于任意一个三角形ABC,它的三个内角分别为A、B、C,对应的边长分别为a、b、c。
则有以下关系式成立:tanA=aℎ其中,h是从顶点A到BC边的垂直距离。
2.2 测量方法根据上述原理和定理,我们可以利用测量三角形的边长和角度来求解未知位置或距离。
2.2.1 边长测量测量三角形边长可以使用直尺或测距仪等工具进行。
常用的方法有:•直接测量法:使用直尺等工具直接测量出各边长度。
•间接测量法:通过已知长度和角度,利用三角形的边长比例定理计算出未知长度。
2.2.2 角度测量测量三角形的角度可以使用经纬仪、全站仪等仪器进行。
常用的方法有:•方位角测量法:通过测量目标点与基准点之间的方位角,再结合基准点与其他目标点之间的方位角差值,计算出各个目标点之间的夹角。
•水平角测量法:通过水平仪或全站仪等仪器测量出各个目标点之间的水平夹角。
基于三维模型的三坐标测量技术研究摘要:伴随着机械工业技术的不断发展,当今世界的机械制造行业正在面临着第三次技术变革,随着科技进步,机械加工的自动化变革极其显著,这使得相应的计量检测技术随之向着更高精度、智能化的方向发展。
关于检测技术和理论实践的结合已有大量研究论文。
我国几何测量的自动化技术发展滞后于机械化生产,而传统的测量方法因为精度等因素而成为制约生产的“瓶颈”。
本文主要分析基于三维模型的三坐标测量技术研究。
关键词:三维模型;三坐标测量;自动测量;工件引言三坐标测量机是高效、精密的测量仪器,具有微米级的示值精度,配计算机CNC系统,可实现多种高精度、高复杂的测量工作。
三坐标的工作原理是在仪器范围空间内,操纵测头和测量物体的接触,利用测头的坐标来获得物体的形状信息,经数学运算求出被测元素几何尺寸与存在误差。
三坐标测量能够高质量、高效率地满足各种复杂零件的测量要求,已经成为目前世界上设计与制造技术中不可缺少的一项先进的检测技术。
高质高效地实现复杂工件的各种测量需求,已经是先进设计和制造技术必不可少的检验手段。
传统三坐标测量需要人员手动操作操纵杆来移动测头并采点,测量效率不高,对批量产品无法进行重复测量。
1、三坐标测量原理三坐标测量是一种用于测量物体三维几何形状和尺寸的精密测量技术,它基于笛卡尔坐标系,并通过测量目标点在空间中的位置来确定其坐标值。
在三坐标测量中,需先建立一个笛卡尔坐标系。
常见的方式是选择一个基准点作为参考原点,然后确定三个相互垂直且符合右手规则的轴线,分别为X轴、Y轴和Z轴。
通过各种感知设备(如测头、激光扫描仪等)获取目标物体上待测点的坐标信息,并转化为相对于建立的坐标系的二维或三维坐标值。
使用计算机软件或专用测量设备,将获取的二维或三维坐标值进行计算和处理,得到几何尺寸参数,如距离、角度、曲率等。
由于测量设备或目标物体自身的误差,测量结果可能存在一定的偏差。
为提高测量精度,通常需要进行误差补偿,通过校正、补偿等方法减小测量误差。
基于三角测量的定位算法研究
目 录
一. 原理简介 ................................................................................................................ 1
二. 课题任务 ................................................................................................................ 3
三. 移交资料 ................................................................................................................ 3
产品用户手册
1
一. 原理简介
在室内定位应中,最常使用的是无线三角测量定位法,基本原理如下:
图 1
如图1所示,在测距精度理想情况下,如果三个基站B1,B2,B3的(X,Y)坐标已知,
TAG通过无线信号测出到单个基站的距离d1,d2,d3,通过圆方程求交叉点,即能求出TAG
的坐标。
但在实际应用中,测距是有误差的,如果用简单的求圆交叉点的方法,无法求出坐标。
误差有以下几种情况。
1. 测距比实际值小
产品用户手册
2
当测量结果d1,d2,d3比实际值小时,用B1,B2,B3求圆方程,无交叉点。
2. 测量值比实际值大
图 2
产品用户手册
3
测量值比实际值大时,用B1,B2,B3坐标求圆,有多个交叉点。
3. 测量误差偏向不一致时
当测量误差偏向不一至时,交叉点不一致。
二. 课题任务
1、找出最能接近实际坐标的方案(例如最小二乘法)
2、提供最少2种以上方案,并选出一种最优的方案
3、通过MATHLAB仿真,当输入不同误差测距值时,显示计算结果(图形显示,坐标显示)
(尽量少用矩阵计算)
4、当基站数量大于3时的计算方法
5、把算法用C语言表达出来
三. 移交资料
1、研究报告,包括详细的方案介绍,引用论文(无需推导过程)
2、MATHLAB仿真程序
3、C语言程序
