11 手机扬声器发声基础知识

一、声音的基础知识

1.声压：

由声波引起的压强变化称为声压，用符号P表示，单位为微巴（ubar）或帕

（Pa）

1 ubar＝0.1Pa＝0.1N/m2

一个标准大气压P0＝1.03 x10 Pa

表达式： P=Po(ωt-kx+Ψ)

2.频率：

声源每秒振动的次数称为频率，单位为Hz.

人耳可听得见的声波频率范围约为20Hz~ 20000Hz,即音频范围

3.声速：

在介质中传播速度称为声速。固体最快，液体次之，空气中最慢。

在空气中传播340m/s,水中1450 m/s，钢铁中5000m/s

4.波长：

相邻同相位的两点之间的距离称为波长 λ

Co= λf Co为空气中声速 f为频率

5.声压级：

Lp=20lg(P/Po) (dB) Po为基准声压 2x10 pa

基准声压为为2x10 pa，称为听阀，即为0dB

当声压为20Pa时，称为痛阀，即为120dB

由此可见，声压相差百万倍时，用声压级表示时，就变成了0dB到120dB的变

化范围。

由上式可以看出声压变化10倍，相当于声压级变化20dB；声压变化100倍，

相当于声压级变化40dB

一般交谈为30 dB

纺织车间为100 dB

6.声压级与功率的关系：

ΔP=10lg(w/wo) (dB)

wo为参考功率

功率增加一倍，声压级增加3 dB

7.声压级与距离的关系：

ΔP=-20lg(r1/ro) (dB) ro为参考距离

距离增加一倍，声压级减小6 dB

-5

通常所指的声压是指声压的均方根值，即有效声压。

-5

-5

从人耳的听觉特性来讲，低频是基础音，如果低频音的声压值太低，会

显得音色单纯，缺乏力度，这部分对听觉的影响很大。对于中频段而言，由

1

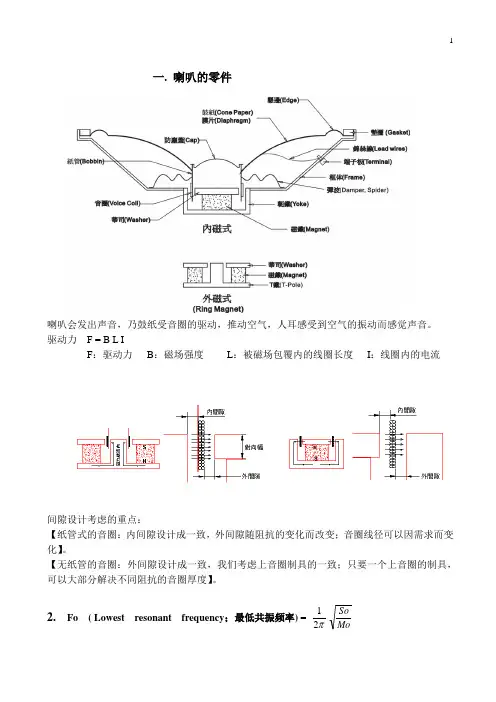

一. 喇叭的零件

喇叭会发出声音，乃鼓纸受音圈的驱动，推动空气，人耳感受到空气的振动而感觉声音。

驱动力 F = B L I

F：驱动力 B：磁场强度 L：被磁场包覆内的线圈长度 I：线圈内的电流

间隙设计考虑的重点：

【纸管式的音圈：内间隙设计成一致，外间隙随阻抗的变化而改变；音圈线径可以因需求而变化】。

【无纸管的音圈：外间隙设计成一致，我们考虑上音圈制具的一致；只要一个上音圈的制具，可以大部分解决不同阻抗的音圈厚度】。

2. Fo ( Lowest resonant frequency；最低共振频率) = 21MoSo

2

Mo = 振动系的重量 包括鼓纸(振膜)、音圈、弹波的附加、防尘盖、胶。

So = 振动系的柔顺性 包括鼓纸、弹波。

比较正确的测试方式为用阻抗曲线测出的值，较准确。通常测定Fo的电压为1V，但我们会碰上喇叭的功率不足1V的情形，在这种情况下，我们会改用0.5V测，但必须载明于规格书上。

Q值：代表在谐振点Fo的质量因素

Q值，和电子电路的Q值定义一样，可以从阻抗曲线上来求得。Q愈高表示曲线愈尖锐，以振动的现象来说，是振动不易停止，所以听起来，低音会变得浑浊。

但在小喇叭的情况来说，因为低音都不易做好，所以Q值都高一些。

Q质的最大用处在于设计音箱时，着手点都从Q开始。当然我们也可以调整Q值，有其它资料参考。

3. 响应曲线

喇叭对于(输入)不同频率的电讯号，所产生音压的大小。通常将X轴设定为频率，Y轴为音压。主要作为判断一支喇叭好坏的重要依据，理想的曲线为一条直线，就是对认意频率输入的电讯号喇叭都做一样大小(声音)的输出。

音压(db Decibel)：

定义为 db = 20 log 5102x測得的壓力 压力的单位为 Newton / m2

2 x 105 Newton / m2 (20 uPa)(或 2 x 104 Dyne / cm2) 是人耳能听到的最低界限，我们拿来当音压位准(0 db)。注意：db是一个比较值，不是单位，所以我们可以改变 【位准】的值来从新定义db。

声学和扬声器基础知识教学大纲

一、要求:掌握音频声学的基础理论和电\磁\机械学中与喇叭有关的基本知识,了解

扬声器测试的要求和T/S参数的计算的原理和方法.

二、文化基础要求:高中

三、内容与学时安排：

第一章音频声学基础

1.1声波的产生

1.2描述声学的物理量

1.3声级,分贝及运算

1.4声波的传播特征

第二章人耳听觉特征

2.1响度与频响曲线

2.2音调与倍频音程

2.3音色

2.4波的分解,付氏解析法

2.5失真与失真察觉

2.6哈斯效应

2.7屏蔽效应

第三章电、磁、机械振动基础

3.1电学基础知识

3.2磁场与电磁感应

3.3交流电路中的电容

3.4交流电路中的电感

3.5复阻抗

3.6谐振电路

3.7机械振动

3.8电机类比

第四章扬声器结构与参数测试4.1喇叭结构,名称(磁场,间隙,短路环,音圈,锥盒,指向性,防尘帽,音架,

弹波,边,磁流液)

4.2Thiele和Small参数测试类比电路图

4.3扬声器阻抗曲线及其物理解释

4.4阻抗测试

4.5质量测试

4.6BL测试,力顺测试

4.7品质因素Q的计算

4.8等效容积Vas的计算

4.9效率与灵敏度的测试

4.10扬声器基本参数及T/S参数汇总

4.11基于PC的扬声器测试信号,相位,clio,Soundcheck,Klippel,LMS.

第五章音箱,分频器的设计计算

5.1音箱的设计

5.2无限平板上的喇叭负载

5.3封闭音箱中的喇叭

5.4填充物的作用

5.5倒相音箱的设计和计算

5.6分频器的种类与计算第一章音频声学的基础

1.1波动和声波

1.1.1波动的数学描述

振动产生波，如绳子的振动能量以波的形式传播。常用绳子多点的位移来描

述绳子波的传动，一个波动可用正弦函数来表示。

正弦函数：y=Asin

A为最大振辐（m）

为角度(相位角)。

在x-y坐标系里，若x代表角度，y代表振幅，画出的波形图叫正弦曲线。一般

在电学、声学里，角度都用弧度表示：2π=360度，π/2=90度。有时，x轴取

为时间，y轴为振幅，则可表示振幅随时间的变化，这时，正弦函数要写成：
