收稿日期：2006-04-18 基金项目：浙江省重大科技专项重点资助项目（2006C11089）；江苏大学教学改革与研究资助项目（JGY200514）；江苏省高等教育学会 “十一五”教育科学规划课题（JS209） 作者简介：江 洪（1963-），女，湖南益阳人，副教授，硕士，主要研究方向为图学理论、三维CAD/CAE/CAM等。
由于时代的发展，社会的进步，微机的普及以及三维参数化CAD软件的问世，目前大部分企业基本上都使用三维参数化CAD软件来减轻设计人员手工设计和绘图的工作量，加快新产品的开发，增加产品的复杂程度，缩短产品的上市时间。 标准化，对合理发展产品种类、促进专业化生产、简化设计、缩短试制周期、降低成本、保证质量、提高效益起着重要作用。 SolidWorks是一套基于Windows的CAD/CAE/CAM/PDM桌面集成系统，是由美国SolidWorks公司在总结和继承了大型机械CAD2007年 工 程 图 学 学 报 2007第5期 JOURNAL OF ENGINEERING GRAPHICS No.5

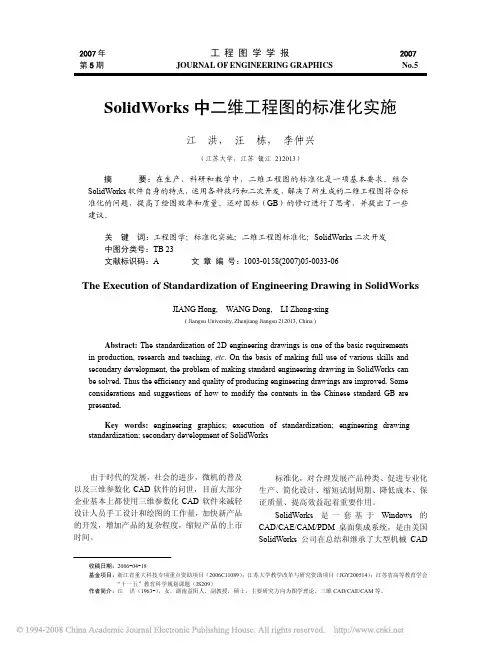

SolidWorks中二维工程图的标准化实施
江 洪， 汪 栋， 李仲兴 （江苏大学，江苏 镇江 212013） 摘 要：在生产、科研和教学中，二维工程图的标准化是一项基本要求。结合SolidWorks软件自身的特点，运用各种技巧和二次开发，解决了所生成的二维工程图符合标准化的问题，提高了绘图效率和质量。还对国标（GB）的修订进行了思考，并提出了一些建议。 关 键 词：工程图学；标准化实施；二维工程图标准化；SolidWorks二次开发 中图分类号：TB 23 文献标识码：A 文 章 编 号：1003-0158(2007)05-0033-06 The Execution of Standardization of Engineering Drawing in SolidWorks JIANG Hong, WANG Dong, LI Zhong-xing ( Jiangsu University, Zhenjiang Jiangsu 212013, China ) Abstract: The standardization of 2D engineering drawings is one of the basic requirements in production, research and teaching, etc. On the basis of making full use of various skills and secondary development, the problem of making standard engineering drawing in SolidWorks can be solved. Thus the efficiency and quality of producing engineering drawings are improved. Some considerations and suggestions of how to modify the contents in the Chinese standard GB are presented. Key words: engineering graphics; execution of standardization; engineering drawing standardization; secondary development of SolidWorks 软件的基础上，在Windows环境下实现的第一个机械设计三维CAD 软件，于1995年11月研制成功。SolidWorks是当前世界范围内运用最为广泛的三维机械设计软件，其用户群已经超过50万，有超过4000所大学采用SolidWorks进行科研与教学工作。SolidWorks软件操作方便快捷，系统逻辑性较强，全中文界面，具有良好的与其他软件(如AutoCAD等)的接口，是目前的三维软件中支持GB最好的一种，大部分二维工程图均能满足GB的要求，但由于SolidWorks是外国人开发的，仍然有些地方不符合GB的要求。为了提高效率，形成企业自己的特色，需要对SolidWorks进行本地化和专业化。 作者将四年多来应用三维参数化软件SolidWorks的经验梳理出来，以供大家参考，节约大家摸索的时间，少走弯路。因为，其中有些技巧貌似简单，但因无任何现成的资料，自己摸索一般需要相当长的时间，不但必须具备相关的制图和GB知识，还必须对SolidWorks软件相当熟悉才能想得到。 1 SolidWorks二维工程图的视图表达 1.1 设置各选项，建立符合GB的模板 （1） 首先在安装SolidWorks时一定要选择“GB”这种中国国标，新建文件，进入工程图界面后单击菜单“工具”→“选项”→“文件属性”，弹出“文件属性-出详图”对话框，对“尺寸标注标准”选择“GB”；对“基准特征”中的“显示类型”选择“圆形（GB）”;设置标注尺寸时的“间隙”数值（相当于AutoCAD中的起点偏移量）和“超出尺寸线”数值等。 （2） 单击出详图下的“注解字体”，可以设置各项具体内容的设置，例如，注释的字体，字体样式，高度，也可以设置尺寸的高度，大小等。 （3） 设置绘图单位和精度、设置图层、设置工程图中尺寸箭头的大小，也可以指定建立剖切符号的箭头的大小。 （4） 按照GB，设置折断线延伸量为0。 （5） 设置系统选项“显示/选择”中的“零件/装配体上切边显示”为“移除”，“四视图视口的投影类型”为“第一角度”。 （6） 建立符合GB的工程图模板。对于制造型企业而言，一般都有数百数千甚至更多的零件，使用基于GB的工程图模板能最快捷地生成标准工程图的方式。建立符合GB的工程图模板、生成所需的虚线样式和中心线样式、设置图名和比例等与模型相关联、生成符合国标的材料明细表等详细内容可参阅《SolidWorks 2006基础教程》（第2版）[1]一书。也可借用别人的好的模板中的系统选项和文件选项的设置，详细内容可参阅《SolidWorks 2003二次开发基础与实例教程》[2]一书。 1.2 肋板类结构生成剖视图时的GB化问题 当剖切平面沿纵向通过机件中的肋板、轮辐及薄板等的对称平面时，按照国标规定，这些结构都不画剖面符号，而用粗实线将它与其邻接的部分分开。但是在SolidWorks中，并不能区分筋特征，默认建立的剖切视图不符合GB标准，如图1所示，因此需要作一定的修改。 在工程图中处理肋板类结构有5种方法，下面分别予以介绍。 方法1 使用配置。① 单击特征管理器上方的“配置管理”图标按钮，转到配置管理状态；② 鼠标右键单击零件名称，从弹出的快捷菜单中选择“添加配置”，设置配置属性，单击“确定”图标按钮；③ 特征管理设计树图标按钮，回到零件建模状态。鼠标右键单击特征管理器中的“筋特征”，从弹出的快捷菜单中选择“压缩”；④ 切换到工程图中，选择筋的斜线，用“转换实体引用” 获得其边线；⑤ 鼠标右键单击特征管理器中的“工程视图1”图标，从弹出的快捷菜单中选择“属性”，弹出“工程图视图属性”对话框，在“配置信息”栏中，勾选“使用命名的配置”中的“筋剖切”，单击按钮即可达到GB的要求。如图2所示。 用配置的方法同样适用于轮幅类等其他零件。 ·34· 工 程 图 学 学 报 2007年
