欧姆龙定时中断程序应用笔记

一、在CX-Programmer设置→时序→定时中断间隔里设置定时中断单位时间。（后面定时中断以此为基准时间）

二、梯开图中增加初始上电时对定时中断时间间隔设置（可以放置在循环扫描梯形图中）

4：表示中断任务2（间隔定时器T0）；

&1：定时中断单位时间设置为1，因系统定时中断间隔设置为1mS，故中断时间为1mS*1=1mS。

三、增加定时断循环

四、定时中断任务中编写测试程序

在定时中断程序中只放置NOP空操作指令，经A440地址查看，处理5次占用0.1mS。

在定时中断程序中将NOP空操作换为对数指令操作时，经A440地址查看，处理5次占用由原0.1mS立即升为0.7mS。

如果继续将FOR由&5修改为&50，那么PLC立即报警，原因为已超过PLC处理中断定时的1mS。等级为致命错误，PLC立即处于STOP模式..。

只需将修改程序将处理时间A440内数值底于定时中断规定时间即可

欧姆龙PLC（Programmable Logic Controller）的编程语言主要采用CX-Programmer软件进行编写。以下是一个简单的欧姆龙PLC程序示例：

```c

#include "CxProg.inc"

VAR

i: INT; // 定义一个整数变量i

j: INT; // 定义一个整数变量j

k: INT; // 定义一个整数变量k

END_VAR

NETWORK 1

j := 0; // 将j初始化为0

NETWORK 2

k := j + 1; // 将j加1后赋值给k

NETWORK 3

FOR i := 1 TO 10 DO // 对i进行循环，从1到10

j := j + 1; // 将j加1

IF j == 10 THEN // 如果j等于10

i := i + 1; // 将i加1，重新开始循环

END_IF;

END_FOR;

NETWORK 4

IF k == 10 THEN // 如果k等于10

j := j + 1; // 将j加1

END_IF;

```

这个程序中，我们定义了三个整数变量i、j和k。在NETWORK

1中，我们将j初始化为0。在NETWORK 2中，我们将j加1后赋值给k。在NETWORK 3中，我们对i进行循环，从1到10，每次将j加1，如果j等于10，则将i加1，重新开始循环。在NETWORK 4中，如果k等于10，则将j加1。

欧姆龙cx-one 乘法指令

英文回答：

The Omron CX-One software is a powerful tool for

programming and configuring Omron automation devices. One

of the key features of the CX-One software is its support

for ladder logic programming, which allows users to create

complex control sequences using ladder diagrams.

In ladder logic programming, the multiplication

instruction is used to perform mathematical calculations

involving two or more variables. The result of the

multiplication operation is stored in a specified memory

location, which can then be used in other parts of the

ladder program.

To use the multiplication instruction in CX-One, you

first need to open the ladder program in the CX-Programmer

software. Then, you can add the multiplication instruction

by selecting it from the instruction palette and dragging it onto the ladder diagram.

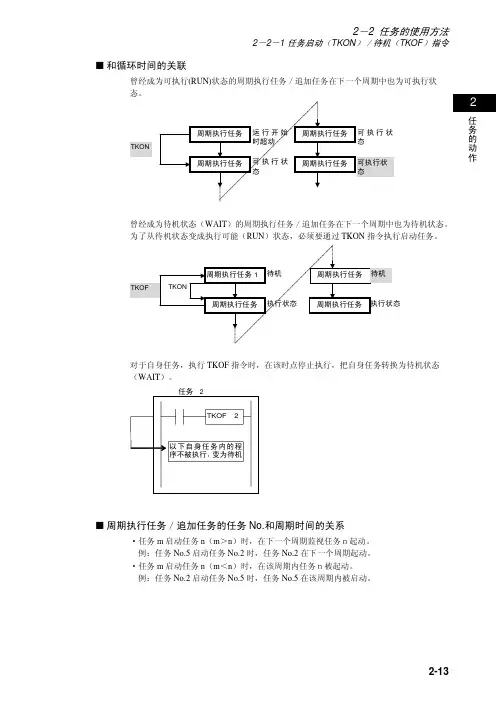

2－

2 任务的使用方法

2－

2－

1 任务启动（

TKON）／待机（

TKOF）指令

2-13

任

务

的

动

作

2 ■ 和循环时间的关联

曾经成为可执行(RUN)状态的周期执行任务／追加任务在下一个周期中也为可执行状

态。

周期执行任务

周期执行任务周期执行任务运行开始

时超动

可执行状

态

周期执行任务可执行状

态

可执行状

态

TKON

曾经成为待机状态（WAIT）的周期执行任务／追加任务在下一个周期中也为待机状态。

为了从待机状态变成执行可能（RUN）状态，必须要通过TKON指令执行启动任务。

TKON 周期执行任务1

周期执行任务周期执行任务

待机

TKOF 待机

执行状态

周期执行任务 执行状态

对于自身任务，执行TKOF指令时，在该时点停止执行，把自身任务转换为待机状态

（WAIT）。

TKOF 2

以下自身任务内的程

序不被执行，变为待机任务

2

■ 周期执行任务／追加任务的任务No.和周期时间的关系

·任务m启动任务n（m＞n）时，在下一个周期监视任务ｎ起动。

例：任务No.5启动任务No.2时，任务No.2在下一个周期起动。

·任务m启动任务n（m＜n）时，在该周期内任务ｎ被起动。

例：任务No.2启动任务No.5时，任务No.5在该周期内被启动。

2－

2 任务的使用方法

2－

2－

1 任务启动（

TKON）／待机（

TKOF）指令

2-14

2

任

务

的

动

作

·任务m使任务n（m＞n）为待机时，在下一周期任务ｎ为待机（任务n在该周期内已

经执行完）。

例：任务No.5使任务No.2为待机时，任务No.2下一个周期为待机。

·任务m使任务n（m＜n）为待机时，在该周期内任务ｎ为待机。

例：任务No.2要使任务No.5为待机时，任务No.5在该周期为待机。

■ 任务和I/O内存的关系

·在变址寄存器（IR）以及数据寄存器（DR）中有2种使用方法。

①按各个任务分别（单独）使用的方法 ②各任务共同使用的方法

在①的方法中，在周期执行任务1中使用的IR0和在周期执行任务2中使用的IR0不
