BSMJ型自愈式低电压并联电容器
执行标准：GB12747—91；IEC831—1988
我公司采用全套国外（意大利、日本等国）先进的生产和检测设备以及独特的工艺技术，使用优质的
聚丙烯锌、铝复合边缘加厚金属化薄膜作介质生产的BSMJ型自愈式低电压并联电容器，具有优良的自愈性
能、耐涌流、耐过压的特点。广泛地应用于低电压电力网络，以提高功率因数，减少无功损耗改善电压质
量，主要应用于集中补偿电容柜中，能够适应国内电网波动大的外部环境。该产品严格按照国家标准GB12747
—91和IEC831—1988进行生产。
一、特征用途：
1.该产品运行中的过电压造成介质的局部击穿能够迅速自愈，恢复正常工作，电容量损失小，可靠性
高，使寿命大为提高。内置自放电电阻和过压保险装置，当电容器脱离电网后能自动在段时间内释放剩余
电压，当电容器出现故障时，过压保险装置将会断开电源，防止壳体爆裂，杜绝事故的扩大，确保使用的
安全。选用优质柔性浸渍材料，在运行中升温时不会泄漏，密封性较好，避免造成环境的污染。由于选用
了优质的锌、铝复合介质材料以及特殊的制造工艺，使电容器的体积便小，重量下降，每千乏重量仅为0.16Kg
左右，而且电容器的抗浪涌能力大大提高，可达200In。
2.内置放电电阻和过压保险装置。当电容器脱离电网后能自动在规定的时间内释放电压至50V以下；
当电容器出现故障时过压保险装置将自动切断电源，防止壳体破裂，确保使用安全。
二、安全运行：
1.电容器的安装场所应满足使用环境的要求，并且避免阳光直射、振动，无腐蚀性气体，无金属
粉末及尘埃。电容器集中安装时，应保证相互间隙及与周边间隙＞40mm，且保证通风良好，以利散热。
2.电容器投网运行时应考虑由于各种原因引起的过电压和涌流，对电容器的影响，且投网运行前
残留电压不应超过额定电压的8%。
三、主要技术指标：
使用环境：温度类别：－25℃/B，海拔高度2000米以下。
额定电压（Un）：0.25KV，0.4KV、0.45KV、0.525KV
容量偏差：0～＋10％ （额定电压，50Hz）
损耗角正切值：tgδ≤20×10-4（50Hz）
耐电压：端子间1.75 Un（10S），端子与外壳3.0KVAC（10S）
最高允许过电压：110％ Un以下
最高允许过电流：130％ In 以下
放电特性：外界电压断开后，电容器端子间剩余电压在3分钟内降至50V以下。
相数及接法：单相、三相；三角形或星形接法。
四、外形尺寸、规格见图1、表1、表2：
图1
表1
单相

表2
三相

特性 产品型号 额定电容量 （kvar） 额定电容 （μF） 额定电流
（A）
外形尺寸（mm）

L B H
BSMJ0.25—5—1 5 254.7 20.0 180 62 190
BSMJ0.25—10—1 10 509.3 40.0 180 62 300
BSMJ0.25—15—1 15 764.0 60.0 180 62 300
BSMJ0.4—7.5—1 7.5 149.3 18.8 180 62 135
BSMJ0.4—10—1 10 199.0 25.0 180 62 190
BSMJ0.4—15—1 15 298.5 37.5 180 62 220
BSMJ0.4—16—1 16 318.4 40.0 180 62 220
BSMJ0.4—18—1 18 358.1 45.0 180 62 260
BSMJ0.4—20—1 20 397.9 50.0 180 62 300

特性 产品型号 额定电容量 （kvar） 额定电容 （μF） 额定电流
（A）
外形尺寸（mm）

L B H
BSMJ0.4—7.5—3 7.5 149.3 10.9 180 62 135
BSMJ0.4—10—3 10 199.0 14.5 180 62 190
BSMJ0.4—15—3 15 298.5 21.7 180 62 220
BSMJ0.4—16—3
16 318.4 23.1 180 62 220
BSMJ0.4—18—3
18 358.1 26.0 180 62 260
BSMJ0.4—20—3
20 397.9 28.9 180 62 300
BSMJ0.4—25—3
25 497.4 36.1 180 62 300
BSMJ0.4—30—3
30 596.9 43.4 180 62 300
BSMJ0.45—5—3 5 78.6 6.5 180 62 135
BSMJ0.45—10—3 10 157.2 12.9 180 62 190
BSMJ0.45—15—3
15 235.8 19.3 180 62 220
BSMJ0.45—16—3
16 251.6 20.6 180 62 260
BSMJ0.45—18—3
18 283.0 23.1 180 62 260
BSMJ0.45—20—3
20 314.4 25.7 180 62 300
BSMJ0.525—5—3 5 57.8 5.5 180 62 135
BSMJ0.525—10—3 10 115.5 11.0 180 62 190
BSMJ0.525—15—3
15 173.3 16.5 180 62 220
BSMJ0.525—18—3
18 207.9 19.8 180 62 260
BSMJ0.525—20—3
20 231.0 22.0 180 62 260
BSMJ0.525—20—3
25 288.8 27.5 180 62 300
（本资料素材和资料部分来自网络，仅供参考。请预览后才下载，期待您的好
评与关注！）

合集下载

变电所负荷计算和无功补偿的计算

变电所负荷计算和无功补偿的计算

变电所负荷计算和无功补偿的计算1 计算负荷的方法及负荷计算法的确定由于用电设备组并不一定同时运行，即使同时运行，也并不一定都能达到额定容量。

另外，各用电设备的工作制也不一样，有连续、短时、断续周期之分。

在设计时，如果简单地把各用电设备的额定容量加起来，作为选择导线截面和电气设备容量的依据，选择过大会使设备欠载，造成投资和有色金属的浪费；选择过小则会使设备过载运行，出现过热，导致绝缘老化甚至损坏，影响导线或电气设备的安全运行，严重时会造成火灾事故。

为避免这种情况的发生，设计时，应用计算负荷选择导线和电气设备。

计算负荷又称需要负荷或最大负荷。

计算负荷是一个假想的持续负荷，其热效应与某一段时间内实际变动负荷所产生的最大热效应相等。

在供电设计中，通常采用半小时的最大平均值作为按发热条件选择电气设备和导体的依据。

用半小时最大负荷来表示其有功计算负荷，而无功计算负荷、视在计算负荷和计算电流则分别表示为、和。

我国目前普遍采用的确定计算负荷的方法有需要系数法和二项式法。

由于需要系数法的优点是简便，适用于全产和车间变电所负荷的计算，因此本设计变电所的负荷的计算采用需要系数法。

2 需要系数法的基本知识(1).需要系数需要系数是用电设备组在最大负荷时需要的有功功率与其设备容量的比值，即=/=/ 式(1)用电设备组的设备容量，是指用电设备组所有设备（不含备用设备）的额定容量之和，即=。

而设备的额定容量，是设备在额定条件下的最大输出功率。

但是用电设备组的设备实际上不一定都同时运行，运行的设备也不一定都满负荷，同时设备本身和配电线路都有功率损耗，因此用电设备组的需要系数为=/式(2)式中代表设备组的同时系数，即设备组在最大负荷时运行的设备容量与30P 30Q 30S 30I dK d K max P e P 30P eP eP NK e P ∑NP dK K ∑LK e WLηηK ∑全部设备容量之比;代表设备组的负荷系数，即设备组在最大负荷时的输出功率与运行的设备容量之比；代表设备组的平均效率；代表配电线路的平均效率，即配电线路在最大负荷时的末端功率与首段功率之比。

无功谐波混合补偿装置及有源滤波的选型与应用介绍

无功谐波混合补偿装置及有源滤波的选型与应用介绍

2、选用SVG混合补偿系列产品。
案例分享
现象： 无功补偿容量不够，要扩容，但配电房没有空间。
原因分析： 负载增加导致无功补偿容量不足，需要增加一台无功补偿柜，
但配电房已没有放置柜体的空间，扩大配电房不切实际，且停电 时间长会造成巨大的经济损失，只能用占地面积小、便于无功改 造的SVG无功补偿产品。 解决方案：
上图示例
SVC+APF
型号说明
ANSVG-S-A混合动态滤波补偿装置
产品展示
上图示例
SVC+SVG
型号说明
ANSVG-S-G智慧型动态无功补偿装置
产品展示
无功系列SVC、SVG-S-G、SVG对比
ANHPD谐波保护器
工作原理
ANHPD系列谐波保护器对用设备产生的随机高次谐波、 脉冲尖峰、电涌等具有抑制和吸收作用，能有效滤除电压 尖峰杂波、矫正畸变的电压波形、对噪声进行消化和吸收、 防止保护装置误跳闸、保证用电设备正常运行。
型号说明
上图示例
产品展示
SVG相对于SVC传统无功补偿的优势
SVC传统无功补偿装置 分组投切，阶梯式无功输出，易过补或欠补 极容易谐振，烧毁电容器和投切开关 电网电压、电流畸变率高时无法工作 使用寿命短，每两年需要进行一次电容更换 负载电流快速变化时无法及时响应 占地面积大，施工工作量大
SVG 无功输出连续可调，避免过补和欠补 IGBT构成的有源型补偿装置，不会谐振 补偿容量不受电网电能质量影响 正常使用下不需要维护，设计寿命十年以上 毫秒级全响应时间，适合负载快速变化场合 模块化设计和柜式安装，体积小，施工便捷
ANSVG-G-A混合动态滤波补偿装置
工作原理
混合动态滤波补偿装置在补偿无功 的同时可兼治理系统的谐波，该设备以 并联方式接入配电系统，实时监测系统 的电流分量，通过控制计算及逻辑变化， 计算出所需的无功分量及谐波分量，然 后通过三相全桥换流电路实时产生系统 所需的无功与谐波电流注入到配电系统 中，实现智能补偿，兼谐波治理。
电容器种类介绍

电容器种类介绍

跨接电源线﹑旁路﹑电线耦合,并适用于灭弧电路,EMI泸波器﹑开关电源﹑电动工具以及其它安全要求,抑制干扰要求的电子线路和电子设备中.
GB/T14472-98
IEC60384-14
EN132400
UL1414
MPP
CBB21
CBB21型金属化聚丙烯膜电容器
CBB21 metallized polypropylene film capacitor
采用金属铝箔与聚丙烯光膜绕制而成
容量稳定性好,适用于低压领域,逻辑﹑定时﹑隔直流﹑旁路﹑耦合电路.广泛用于电视机﹑收录机及各种电子仪器的直流﹑脉动电路中.
GB10188
IEC60384-13
MPT/MPA
CBB20
CBB20型金属化聚丙烯膜电容器
CBB20 metallized polypropylene film capacitor
GB12747-91
陶瓷电容器：用陶瓷做介质。在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。
其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。
铁电陶瓷电容容量较大，但损耗和温度系数较大，适用于低频电路。
电阻颜色区分：（棕1）（红2）（橙3）（黄4）（绿5）（蓝6）（紫7）（灰8）（白9）（黑0）
铝金属化聚丙烯膜卷绕而成
适用于电视机(S校正)之偏转回路﹑电子设备谐振电容﹑应急灯之功率因素补偿﹑开关电源之耦合电容﹑定时﹑振荡回路.
GB10190-88
IEC60384-16
PPS
CBB81
CBB81高压金属化/箔式聚丙烯膜电容器
CBB81 high-voltage metallize polypropylene film capacitor

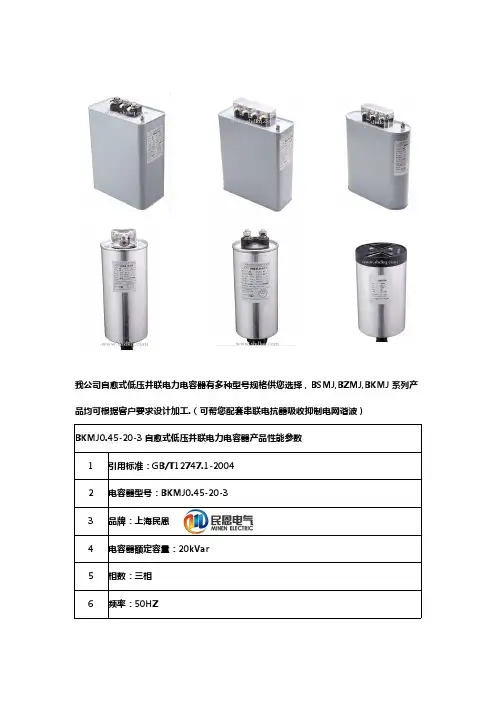

BKMJ0.45-20-3
