加速器每周QA
1. 准直器旋转同心度（光野“+”字线稳定性） 允许偏差 2mm
测量条件：GA=0. SSD=100cm. 射野30×30cm2
测量方法：旋转准直器至0度和±90度，记录“+”字线位置，位置间较大距离为 mm
结论 符合要求□ 不符合要求□ 措施
2. 光距尺的距离准确性 允许偏差±2mm
测量方法：①将机架旋转至±15度，通过调整床的高度找出机架旋转轴在床面坐标纸
上的投影，读取光距尺的读数：
②利用20cm的标准模体将SSD分别调整到80和120cm,读取光距尺的读数
SSD 100cm 80cm 120cm
ODI读数
结论 符合要求□ 不符合要求□ 措施
3．光野MLC和Y铅门位置的准确度 允许偏差±1mm
SSD=100cm处位置坐标纸，记录每一个铅门的位置误差或一般MLC叶片的最大位置误差

结论 符合要求□ 不符合要求□ 措施
4．定位激光灯 允许偏差±1mm
天花板激光灯竖线检查方法:(1) 机器设置为零位，将一张坐标纸放置于治疗床上，将
SSD调整至100cm，读取天花板激光灯竖线偏离十字线竖线的距离，并观察两者的平行度
(2)将SSD调整至80cm读取激光灯偏离距离
A灯：(1)机架90度，把水平仪竖直放置在机头准直器下方的基准面上，微调机架保证
准直器轴线水平(2)手持硬的半透明的坐标纸，垂直准直器轴线平移至等中心位置，读取激
光十字线在横竖方向偏离光野十字线的距离，并观察横竖方向两十字线的平行度(3)平移坐
标纸至SSD120cm，读取十字线偏离距离。B灯同上
A灯 横线 竖线 B灯 横线 竖线 天花板
激光灯竖线
等中心
离等中心20cm
激光与射野十字线平行度
5．加速器的输出剂量、均匀度和能量
允许偏差：输出剂量/能量±2℅，X线束平坦度3℅，电子束平坦度5℅，对称性2℅
测量仪器：
测量条件：SAD=100cm, MU 100, 射野20×20cm

准直器 位置(cm) MLC准直器（cm） X后备铅门 Y铅门（cm）
X1 叶片号 X2 叶片号 X1 X2 Y1 Y2

20
10
0
-10
能量（M）： 6X 18X 6E 9E 12E 15E 18E 22E
有机玻璃块厚度（cm）： 4 4 1 1 1 2 2 2
能量检查钢片厚度（cm）： 3.5 4.5 0.19 0.3 0.36 0.5 0.5 0.5
0.076 0.15 0.3
T(温度)= ℃ P(气压)= hp (表中输出剂量检测值已经TP和Cf修正)
能量 输出剂量 参考值 检测值 误差 平坦度（%） X/Y 对称性（%） X/Y 能量指标
参考值 检测值 误差
6X
10X
15X
6E
9E
12E

合集下载

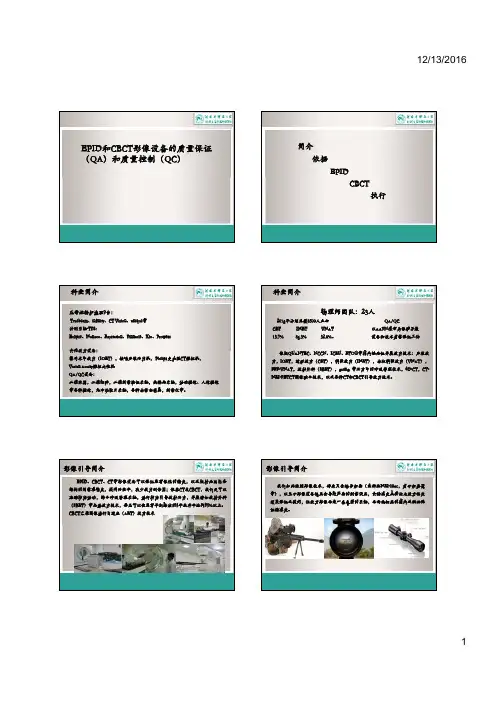

EPID和CBCT影像设备的质量保证(QA)和质量控制(QC)

EPID和CBCT影像设备的质量保证(QA)和质量控制(QC)

容忍误差 ： 非 SRS/SBRT SRS/SBRT ≤±2mm ≤±1mm
2
EPID
EPID 的缩放比例
检测工具：1）Blade calibration 平板 检测方法：
1）将 Blade calibration 平板摆放于治疗床上，如上图。平板位于等中心处。 2）机架转到 0°，EPID 置于-50.0/0.0/0.0cm 位置。
缓慢运动到两个方向的最大距离，通过直尺可以读出运动距离。
容忍误差：
标准值
MVD 在 LNG 方向运动最大行程
≥+40.0cm
MVD 在 LAT 方向运动最大行程
≥+31.8cm
EPID
EPID 图像质量
检测工具：Las Vegas 模体 检测方法：
1）将治疗床面升到等中心位置，Las Vegas 模体摆放于治疗床上并进行摆位。 注意孔深为 3mm，直径为 1mm 的孔位于左上角。
2）MVD 位置为-50.0/0.0/0.0cm，照射野开到恰好能包括整个探测平面（推 荐13cm×13cm），在低剂量模式下获取图像。
3）观察不同能量下能看到的模体上的孔。
容忍误差： 技术
4-8MV
10-25MV
非SRS/SBRT A、B、C、D、E均能观察到 A、B、C、D均能观察到
SRS/SBRT A、B、C、D、E均能观察到 A、B、C、D均能观察到
EPID和CBCT影像设备的质量保证 （QA）和质量控制（QC）
12/13/2016
简介 依据 EPID CBCT 执行
科室简介
正常运转加速器9台： Truebeam、infinity、CT Vision、unique等 计划系统-TPS： Eclipse、Monaco、Raystation、Pinnacle、Xio、Prowess
Matrixx操作手册

Matrixx操作手册

Matrixx操作手册Matrixx一.Matrixx摆位1.将Matrixx(含模体)放置于直线加速器治疗床，使用水平尺置于模体表面检测是否水平，如有需要在模体下加垫小纸片；2.打开铅门和MLC（设置X/Y:20cm*20cm以上），根据十字叉丝投影进行摆位，最终投影需与模体表面相互垂直两两黑线中隔相重合；3.打开Laser，升床至两侧水平激光与模体侧面两两黑线中隔相重合，纵向激光若有误差无需调整；4.给Matrixx接通电源，打开开关，观察其电源指示灯和网络指示灯是否正常；二.计划QA前准备1.打开笔记本电脑，单击OM’IMRT软件，如不能正常启动需对电脑日期进行修改，以满足注册时间限定；2.单击“Tool--Select chicacl device”选择连接端口，实现电脑与Matrixx二维阵列的连接，正常连接后会出现一个新的工具栏；（如不能连接则重启二维阵列）3.单击“Tool-Edit Parameters”对直线加速器型号、光子能量及相应时间、测量时间等进行设定；4.单击新出现工作栏中的“Correction”选定修正因子Kuser，如需进行修改则单击左下角“Change”按钮，密码为“user”；5.直线加速器进行热机800MU后，再出400MU(射野设置为20cm*20cm)，出完后单击新出现工具栏中的“Background”按钮，待自动跳回时表明背景噪声抑制已完成；6.直线加速器出X/Y:10cm*10cm的100MU，并对其进行测量，取其中心点的值与之前做标准时中心点值相比较，误差不超过百分之一无需加以修正；三.计划QA1.单击“New”新建按钮，并按下新工具栏中的“Start”按钮待1号工作窗口左上角出现计时“Snap 001”便可出束；2.待出束完成后单击新工具栏中的“Stop”按钮，按下SAVE 按钮进行保存，通常以病人ID号命名文件保存在以日期命名的文件夹下；四.出报告1.在对应计划系统下使用Matrixx模体进行剂量计算，将所得位于阵列中心的冠状面剂量导出，并以病人ID号加以命名；2.在OM’IMRT软件中的DATA1窗口中将测量剂量文件打开，并在DATA2窗口中通过“File-Data Import-Plan Dose”按钮将计划计算文件导入，并进行归一化（Max... to 100%）,若有必要加入人为修正因子K,然后进行Gamma分析，90%以上通过；3.选取射野中心处一点进行点剂量对比，将其填入报告，并将Gamma分析结果填入，注明3%/3mm或5%/3mm标准。

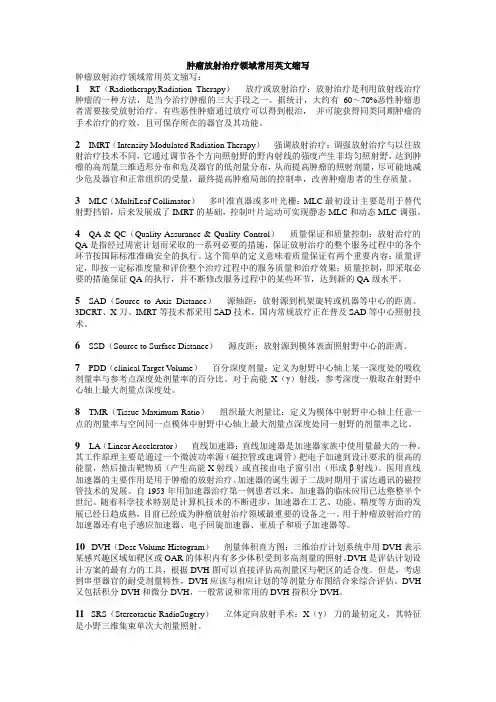

放疗领域英文缩写
