浆砌片石拱形骨架植草护坡施工工法浆砌片石拱形骨架植草护坡施工工法一、前言浆砌片石拱形骨架植草护坡是一种有效的环保护坡工法，通过合理的结构设计和施工工艺，能够有效地解决土壤侵蚀和坡面破坏的问题，防止山体滑坡和土石流的发生，同时也可以美化环境，提高植被覆盖率。
二、工法特点1. 结构稳定：采用拱形骨架结构，能够增加坡面的稳定性，提高抗滑抗冲击的能力。
2. 植草保护：在骨架结构上设置植草保护层，能够有效防止坡面的水土流失，提高植被覆盖率。
3. 节约土石方：采用片石填充，与骨架结构形成坡面整体，可以减少填方量，节约工程成本。
4. 施工方便快捷：采用现场拼装的方式进行施工，不需要专用模板，施工速度快，效率高。
三、适应范围浆砌片石拱形骨架植草护坡适用于山区、丘陵地带的高边坡护坡工程，特别适合于土质松散、易发生滑坡和土石流的地区。
四、工艺原理浆砌片石拱形骨架植草护坡工法是基于以下几个原理进行设计和施工的：1. 骨架结构原理：通过设置拱形骨架，能够增加坡面的稳定性，分散荷载，减少坡面的压力。
2. 片石填充原理：片石填充在骨架结构中，形成坡面整体，能够增加坡面的摩擦力，提高抗滑能力。
3. 植草保护原理：在骨架结构上设置植草保护层，能够有效固定土壤，防止坡面水土流失，提高植被覆盖率。
五、施工工艺1. 坡面准备：首先进行坡面的清理和平整，清除杂草和杂物，确保坡面干净平整。
2. 基础处理：对坡面进行必要的基础处理，如强夯、喷砂等，提高坡面的承载力和抗滑性。
3. 拱形骨架搭建：根据设计要求，将钢筋和节点进行现场拼装，搭建出拱形骨架结构。
4. 片石填充：将合适大小的片石填充到骨架结构中，填满整个坡面，确保夯实和紧密连接。
5. 植被种植：在片石填充完毕后，进行植被种植，选择适宜的植被进行种植，提高植被覆盖率。
六、劳动组织根据工程规模和施工进度，合理组织施工人员，分工协作，确保施工顺利进行。
七、机具设备1. 钢筋切割机：用于对钢筋进行切割，保证钢筋的长度和形状符合设计要求。

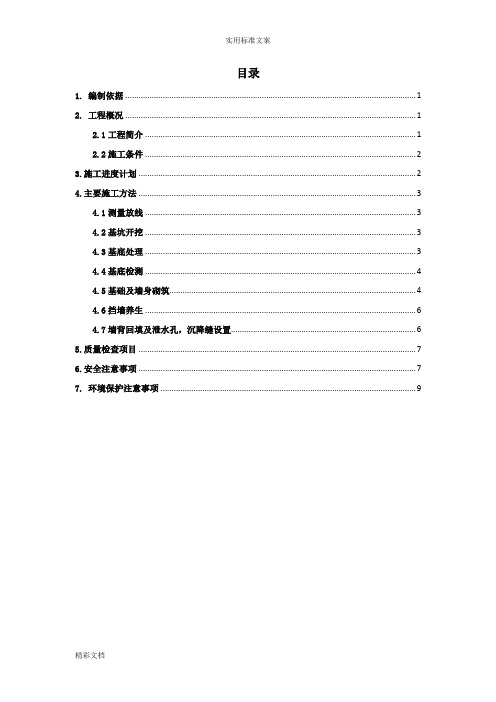

目录1. 编制依据 (1)2. 工程概况 (1)2.1工程简介 (1)2.2施工条件 (2)3.施工进度计划 (2)4.主要施工方法 (3)4.1测量放线 (3)4.2基坑开挖 (3)4.3基底处理 (3)4.4基底检测 (4)4.5基础及墙身砌筑 (4)4.6挡墙养生 (6)4.7墙背回填及泄水孔，沉降缝设置 (6)5.质量检查项目 (7)6.安全注意事项 (8)7. 环境保护注意事项 (9)1.编制依据（1）习水县土城镇水狮坝景区市政道路工程施工图设计、总体实施性施组设计。
（2）《公路工程质量检验评定标准》（JTGF80/1-2004）。
（3）《公路工程竣（交）工验收方法》。
（4）《公路工程施工安全技术规程》（JTJ076-95）。
（5）《城镇道路工程施工与质量验收规范》（CJJ1-2008）。
（6）国家及地方关于安全生产和环境保护等方面的法律法规。
2.工程概况2.1工程简介本合同段的路基范围内共有6道浆砌片石路肩墙：（1）、K0+184～K0+586段右侧仰斜式路肩墙共402m；（2）、K0+930～K0+983段右侧仰斜式路肩墙共53m；（3）、K1+165～K1+317段右侧仰斜式路肩墙共152m；（4）、K1+353～K1+367段右侧仰斜式路肩墙共14m；（5）、K1+423～K1+598段右侧仰斜式路肩墙共175m；（6）、K1+652～K1+690段右侧仰斜式路肩墙共38m；总计834m。
全线共7道浆砌片石路肩墙，其主要工程数量表见下表：2.2施工条件1）气候条件项目区属北亚热带冬春半干燥夏季湿润型气候区。
年平均温度13.1℃，最冷1月平均气温2.4℃，最热7月平均气温23.1℃，极端最高气温34.4℃，极端最低气温-8.4℃。
年平均日照时数为1157.9小时，年平均降水量1137.8mm，降雨多集中在下半年，春旱、冰雹、倒春寒、秋季绵雨、低温等灾害性天气时有发生。
2）水文条件沿线路段地表水系较发育，地表水系以河流、沟谷溪流为主，随季节变化极强，基本为季节性溪流，暴雨季节形成山间洪流。
浆砌片石护坡施工方案浆砌片石护坡施工方案1. 引言护坡工程是土地开发和基础建设中常用的一种工程，其目的是保护山体和道路等土地基础设施免受水土流失和坡体滑坡等自然灾害的侵害。
本文将介绍一种常用的浆砌片石护坡施工方案，以保证施工质量和工期的要求。
2. 施工前准备在进行浆砌片石护坡施工前，需完成以下准备工作：- 2.1 环境调查：对施工区域进行环境调查，了解地质条件、水土特性、气候情况等，以确定施工方案的可行性。
- 2.2 材料准备：准备所需的片石、水泥、沙子、钢筋等施工材料，并进行质量检验，确保符合相关标准。
- 2.3 设计方案：根据环境调查结果，制定详细的施工设计方案，包括坡度、坡高、坡面倾斜度、防渗措施等。
3. 施工步骤3.1 坡面准备- 清理坡面：清除坡面上的杂草、树根等障碍物，保持坡面整洁。
- 处理基底：检查坡面基底情况，如存在松散的土壤或岩石，需进行固结处理。
3.2 基础处理- 按设计要求在坡底开挖基础沟槽，沟槽宽度要足够以容纳基础石。
- 在基础沟槽中铺设一层压实饰面石，以提高基础的稳定性。
3.3 砌筑护坡体- 按照设计要求，在基础上开始砌筑护坡体。
- 首先在基底上涂覆一层砂浆，以增加片石与基础的粘结力。
- 根据设计要求，从下向上逐层砌筑片石。
砌筑时应注意保持坡面的边线和坡度，确保施工质量。
- 片石砌筑时，应尽量选择形状规整、质量良好的石材，并按照设计要求间隙排列。
3.4 浆砌处理- 在片石砌筑完成后，进行浆砌处理，以增加护坡体的强度和稳定性。
- 首先，在片石缝隙中注浆，填充砂浆，用以粘结片石，并增加整体结构的牢固度。
- 砂浆注浆要均匀，填充密实，注浆材料应符合相关标准，确保工程质量。
3.5 防渗处理- 在片石砌筑和浆砌处理完成后，进行防渗处理，以防止水土流失和坡体滑坡。
- 喷涂防渗涂料：对护坡体进行防渗喷涂处理，以增加其抗渗性和抗水蚀性。
- 铺设排水管道：根据设计要求，在护坡体内侧铺设排水管道，以排除积水，减少渗透压力。
M7。
5浆砌片石挡土墙施工方案1、施工方案和施工方法本段挡墙采用平行流水作业法施工.基坑采用挖机配合人工开挖，基础埋置深度及分段长度应按图纸及规范规定进行。
浆砌片石护坡，砌体应分层自下而上进行砌筑，砌筑上层时，不应振动下层。
另外严格按照图纸及规范进行反滤层,泄水孔的施工.1。
1、基础开挖基础开挖之前通知监理工程师，并对基础平面位置和现有的地面标高测量。
首先对挡土墙基础位置进行清表或清淤泥,并将表层土体清除运走;为便于开挖后的检查校核,基础的控制桩应延长至基坑外加以固定.基础开挖采用机械开挖，人工配合清理,开挖过程中要认真对照设计提供地质资料，判别土体的地质情况,根据实际地质情况放好边坡度，并做好边坡可靠的支撑防护，基坑宽度每侧要较设计基底宽50cm左右.因设计对基底地基土的容许承载力均有要求,若实际开挖情况不符，请及时通知有关各方做进一步处理,最终的开挖深度要依设计期间所进行的触探和土工试验，并结合基础开挖的实际调查资料来确定。
在基坑开挖到设计标高后，对基坑内四周松散土体清除干净,提请监理工程师验收。
施工时要注意:挡土墙基础入土深度不小于1.5m，当地质情况较差时应根据实际情况适当调整加深；基底纵坡大于5％时,基础应做成高宽比不大于1：2的台阶.基坑开挖至图纸规定基底标高后，应进行验槽，若现场和图纸不符时,应通知有关单位，以便妥善处理。
如发现地基承载力达不到图纸规定的承载力要求时，应根据实际触探(或挖深）及土壤试验资料提出地基处理方案，并按监理工程师的批示处理。
基础直接置于天然地基上。
基坑开挖到设计高程后,应及时检测地基承载力，其承载力应满足设计要求。
如不够，应采用图纸或监理工程师批准的加强措施。
检验同意后,可开始砌筑；当砌体处于水塘或河道边时，应先围堰，将围堰内的淤泥及浸水清理干净后，征得监理工程师同意后，可进行砌筑。
基础挖方应始终保持良好地排水，在挖方的施工期间免受水的危害。
施工期间，应维护好天然水道，并使地面排水畅通。
M7.5浆砌片石挡土墙施工方案1、施工方案和施工方法本段挡墙采用平行流水作业法施工。
基坑采用挖机配合人工开挖，基础埋置深度及分段长度应按图纸及规范规定进行。
浆砌片石护坡，砌体应分层自下而上进行砌筑，砌筑上层时，不应振动下层。
另外严格按照图纸及规范进行反滤层，泄水孔的施工。
1.1、基础开挖基础开挖之前通知监理工程师，并对基础平面位置和现有的地面标高测量。
首先对挡土墙基础位置进行清表或清淤泥，并将表层土体清除运走；为便于开挖后的检查校核，基础的控制桩应延长至基坑外加以固定。
基础开挖采用机械开挖，人工配合清理，开挖过程中要认真对照设计提供地质资料，判别土体的地质情况，根据实际地质情况放好边坡度，并做好边坡可靠的支撑防护，基坑宽度每侧要较设计基底宽50cm左右。
因设计对基底地基土的容许承载力均有要求，若实际开挖情况不符，请及时通知有关各方做进一步处理，最终的开挖深度要依设计期间所进行的触探和土工试验，并结合基础开挖的实际调查资料来确定。
在基坑开挖到设计标高后，对基坑内四周松散土体清除干净，提请监理工程师验收。
施工时要注意：挡土墙基础入土深度不小于1.5m，当地质情况较差时应根据实际情况适当调整加深；基底纵坡大于5％时，基础应做成高宽比不大于1：2的台阶。
基坑开挖至图纸规定基底标高后，应进行验槽，若现场和图纸不符时，应通知有关单位，以便妥善处理。
如发现地基承载力达不到图纸规定的承载力要求时，应根据实际触探（或挖深）及土壤试验资料提出地基处理方案，并按监理工程师的批示处理。
基础直接置于天然地基上。
基坑开挖到设计高程后，应及时检测地基承载力，其承载力应满足设计要求。
如不够，应采用图纸或监理工程师批准的加强措施。
检验同意后，可开始砌筑；当砌体处于水塘或河道边时，应先围堰，将围堰内的淤泥及浸水清理干净后，征得监理工程师同意后，可进行砌筑。
基础挖方应始终保持良好地排水，在挖方的施工期间免受水的危害。
施工期间，应维护好天然水道，并使地面排水畅通。
目录1. 编制依据 (1)2. 工程概况 (1)2.1工程简介 (1)2.2施工条件 (2)3.施工进度计划 (2)4.主要施工方法 (3)4.1测量放线 (3)4.2基坑开挖 (3)4.3基底处理 (3)4.4基底检测 (4)4.5基础及墙身砌筑 (4)4.6挡墙养生 (6)4.7墙背回填及泄水孔，沉降缝设置 (6)5.质量检查项目 (7)6.安全注意事项 (7)7. 环境保护注意事项 (9)1.编制依据（1）习水县土城镇水狮坝景区市政道路工程施工图设计、总体实施性施组设计。
（2）《公路工程质量检验评定标准》（JTGF80/1-2004）。
（3）《公路工程竣（交）工验收方法》。
（4）《公路工程施工安全技术规程》（JTJ076-95）。
（5）《城镇道路工程施工与质量验收规范》（CJJ1-2008）。
（6）国家及地方关于安全生产和环境保护等方面的法律法规。
2.工程概况2.1工程简介本合同段的路基范围内共有6道浆砌片石路肩墙：（1）、K0+184～K0+586段右侧仰斜式路肩墙共402m；（2）、K0+930～K0+983段右侧仰斜式路肩墙共53m；（3）、K1+165～K1+317段右侧仰斜式路肩墙共152m；（4）、K1+353～K1+367段右侧仰斜式路肩墙共14m；（5）、K1+423～K1+598段右侧仰斜式路肩墙共175m；（6）、K1+652～K1+690段右侧仰斜式路肩墙共38m；总计834m。
全线共7道浆砌片石路肩墙，其主要工程数量表见下表：2.2施工条件1）气候条件项目区属北亚热带冬春半干燥夏季湿润型气候区。
年平均温度13.1℃，最冷1月平均气温2.4℃，最热7月平均气温23.1℃，极端最高气温34.4℃，极端最低气温-8.4℃。
年平均日照时数为1157.9小时，年平均降水量1137.8mm，降雨多集中在下半年，春旱、冰雹、倒春寒、秋季绵雨、低温等灾害性天气时有发生。
2）水文条件沿线路段地表水系较发育，地表水系以河流、沟谷溪流为主，随季节变化极强，基本为季节性溪流，暴雨季节形成山间洪流。
M7.5浆砌片石技术交底编号：001技术交底- 1 -M7.5浆砌片石施工工艺一、编制依据1、《建筑结构荷载规范》（GB50009-2001）2、《建筑地基基础设计规范》（GB50007-2002）3、《砌体结构设计规范》（GB50003-2001）4、《建筑边坡工程技术规范》（GB50330-2002）5、《公路工程技术标准》（JTG1301-2003）6、《建筑抗震设计规范》（GB50011-2001）7、《砌体工程施工质量验收规范》（GB50203_2002）技术交底- 2 -二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。
地面附加荷载以q k=10kpa考虑，因此地面挡墙4米范围内严禁通行重型车辆，砌筑大型构造物。
保证地面4米范围内荷载控制在10kpa以内。
根据国标《中国地震参数区划图》（GB18306-2001）福建省区域划一览表，本挡墙位置基本烈度为6度，地震动峰值加速度为0.05，基本地震动反应谱特征周期为0.45s。
1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙（直立式）。
如图所示：主要尺寸可分为两种类型（详见施工图纸）。
2、挡土墙基础的埋置深度应符合以下要求：○1、一般土质地基。
在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。
○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。
○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将基础做成台阶式。
台阶高度不宜大于0.5m。
如图所示：技术交底- 3 -3、挡墙构造和防、排水设施。
○1、挡土墙每间隔10～20m应设置一道变形缝（或伸缩缝）。
当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。
另在地基岩性变化处，墙高突变处和与其他建（构）筑物连接处应设沉降缝。
○2、根据现场实际情况，本挡墙设置如图所示排水系统。
拱型骨架护坡施工方案一、工程概况我部路基填方边坡采用M7.5浆砌片石拱型骨架防护，骨架内栽种植草灌。
拱型骨架净距宽3m，相邻两拱圈净距为40cm，拱圈采用M7.5浆砌片石，镶边石采用C20预制混凝土块。
二、工期计划本段浆砌拱型骨架护坡计划于2012年3月1日开工，2012年10月1日完工。
三、施工准备一）施工材料(1)浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。
(2)片石质量要求。
石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。
片石的抗压强度不小于30mp。
由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20~25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。
(3)细集料。
浆砌片石施工中使用的砂宜为中粗砂。
二）施工设备三）施工场地对边坡清理完毕后，将场地清理平整，合理解决原材料与C20预制块的堆放、电力、水源的问题。
四、施工工艺流程浆砌拱型骨架护坡采用挖槽法施工，施工工艺如下：浆砌拱型骨架护坡施工工艺流程图1、坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。
坡面整修经验收合格后，方可进行下道工序施工。
2、测量放线按设计图纸对拱型骨架轮廓进行放样，并钢尺对基槽开挖位置准确定位。
对于弧形部分应定出圆心位置然后撒线画出弧线。
3、基槽开挖拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下30公分。
目录1. 编制依据 (1)2. 工程概况 (1)2.1工程简介 (1)序号 (2)起讫里程 (2)工程名称 (2)长度(m) (2)M7.5浆砌片石（m³） (2)备注 (2)1 (2)K0+184～K0+586（右侧） (2)浆砌片石路肩墙 (2)428 (2)4194.24 (2)长链：26.064m K0+286.843=K0+260.779 (2)2 (2)K0+930～K0+983（右侧） (2)浆砌片石路肩墙 (2)317.77 (2)3 (2)K1+165～K1+317（右侧） (2)浆砌片石路肩墙 (2)152 (2)930.77 (2)4 (2)K1+353～K1+367（右侧） (2)浆砌片石路肩墙 (2)14 (2)38.92 (2)5 (2)K1+423～K1+598（右侧） (2)浆砌片石路肩墙 (2)175 (2)1432.81 (2)6 (2)K1+652～K1+690（右侧） (2)浆砌片石路肩墙 (2)38 (2)7 (2)合计 (2)860 (2)7146.13 (2)2.2施工条件 (2)3.施工进度计划 (3)序号 (3)分项工程名称 (3)起止日期 (3)计划工期（日历天） (3)备注 (3)1 (3)K0+184～K0+586（右侧） (3)2017.5.21～2017.7.15 (3)55 (3)2 (3)K0+930～K0+983（右侧） (3)2017.5.21～2017.6.8 (3)18 (3)3 (3)K1+165～K1+317（右侧） (3)4 (3)K1+353～K1+367（右侧） (3)2017.6.8～2017.6.15 (3)7 (3)5 (3)K1+423～K1+598（右侧） (3)2017.6.8～2017.7.8 (3)30 (3)6 (3)K1+652～K1+690（右侧） (3)2017.7.8～2017.7.15 (3)7 (3)4.主要施工方法 (4)4.1测量放线 (4)4.2基坑开挖 (4)4.3基底处理 (5)4.4基底检测 (5)4.5基础及墙身砌筑 (6)4.6挡墙养生 (8)4.7墙背回填及泄水孔，沉降缝设置 (9)5.质量检查项目 (10)浆砌片石路肩墙检查项目 (10)项次 (10)检查项目 (10)规定值或允许偏差 (10)检查方法和频率 (10)1 (10)砂浆强度（MPa） (10)在合格标准内 (10)按JTG F80/1-2004附录F检查 (10)2 (10)平面位置（mm） (10)50 (10)经纬仪：每20m检查墙顶外边线3点 (10)3 (10)顶面高程（mm） (10)±20 (10)水准仪：每20m检查1点 (10)4 (10)竖直度或坡度（％） (10)0.5 (10)吊垂线：每20m检查2点 (10)5 (10)断面尺寸（mm） (10)不小于设计 (10)尺量：每20m用2个断面 (10)6 (10)底面高程（mm） (10)±50 (10)水准仪：每20m检查1点 (10)7 (10)表面平整度（mm） (10)30 (10)2m直尺：每20m检查3处，每检查竖直和墙长两个方向 (10)6.安全注意事项 (10)7. 环境保护注意事项 (12)1.编制依据（1）习水县土城镇水狮坝景区市政道路工程施工图设计、总体实施性施组设计。
word目录1. 编制依据12. 工程概况112233334464.7墙背回填与泄水孔，沉降缝设置6777. 环境保护须知事项91.编制依据〔1〕习水县土城镇水狮坝景区市政道路工程施工图设计、总体实施性施组设计。
〔2〕《公路工程质量检验评定标准》〔JTGF80/1-2004〕。
〔3〕《公路工程竣〔交〕工验收方法》。
〔4〕《公路工程施工安全技术规程》〔JTJ076-95〕。
〔5〕《城镇道路工程施工与质量验收规》〔CJJ1-2008〕。
〔6〕国家与地方关于安全生产和环境保护等方面的法律法规。
2.工程概况本合同段的路基围共有6道浆砌片石路肩墙：〔1〕、K0+184～K0+586段右侧仰斜式路肩墙共402m；〔2〕、K0+930～K0+983段右侧仰斜式路肩墙共53m；〔3〕、K1+165～K1+317段右侧仰斜式路肩墙共152m；〔4〕、K1+353～K1+367段右侧仰斜式路肩墙共14m；〔5〕、K1+423～K1+598段右侧仰斜式路肩墙共175m；〔6〕、K1+652～K1+690段右侧仰斜式路肩墙共38m；总计834m。
全线共7道浆砌片石路肩墙，其主要工程数量表见下表：1）气候条件项目区属北亚热带冬春半枯燥夏季湿润型气候区。
年平均温度13.1℃，最冷1月平均气温2.4℃，最热7月平均气温23.1℃，极端最高气温34.4℃，极端最低气温-8.4℃。
年平均日照时数为1157.9小时，年平均降水量1137.8mm，降雨多集中在下半年，春旱、冰雹、倒春寒、秋季绵雨、低温等灾害性天气时有发生。
2〕水文条件沿线路段地表水系较发育，地表水系以河流、沟谷溪流为主，随季节变化极强，根本为季节性溪流，暴雨季节形成山间洪流。
主要河流为赤水河与支流，属长江水系。
根据项目特点，结合实施性施工组织设计与工期要求，各主要路基工程的工期计划如下表所示：各主要分项工程工期计划由项目部测量班根据路肩墙设计图纸与复核、批准后的导线点准确放出该路肩墙在路基中的准确位置。
贵州省江口至瓮安高速公路M7.5浆砌片石衬砌拱植草护坡施工方案编制：审核：审批：中交第二公路工程局有限公司安江高速公路TJ1B合同段项目经理部2014年6 月目录第一章编制说明 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 编制说明 (1)第二章工程概况 (2)2.1 工程部位 (2)2.2 主要参数 (2)第三章施工工艺及方案 (4)3.1 施工工艺 (4)3.2 施工准备 (4)3.3 施工放样 (6)3.4 坡面修整 (9)3.5 基坑开挖 (9)3.6 基槽开挖 (9)3.7 砌体施工 (9)3.8 回填种植土 (10)3.9 喷播植草 (10)第四章质量保证措施 (11)4.1 现场材料质量管理 (11)4.2 技术、质量交底制度 (11)第五章安全保证措施 (12)5.1 脚手架 (12)5.2 机械运输和吊装 (12)5.3 施工操作 (12)第六章文明施工及环境保证措施 (13)6.1 文明施工的措施 (13)6.2 环境保证措施 (13)第一章编制说明1.1 编制依据（1）安江高速公路TJ1B合同段施工图；（2）我国现行公路、桥涵工程施工规范及质量检验评定标准：1、《公路路基施工技术规范》－JTGF1O-2006；2、《公路土工试验规程》-JTGE40-2007；3、《公路工程土工合成材料应用技术规范》-JTJ/T019-98；4、《公路路基设计规范》-JTGD50-2006；5、《公路排水设计规范》-JTJ018-97；6、《公路工程技术标准》-JTGB01-2003；（3）现场实际情况和通过调查所掌握的有关资料信息。
（4）我公司的综合实力、机械设备能力、技术力量和多年来类似工程建设所积累的丰富施工经验。
1.2 编制原则（1）严格遵循招标、投标文件的内容及设计文件要求，确定本工程的创优规划，并据此来编制施工方案。
（2）仔细考察工程实地，认真研究招标、投标文件、设计图纸和有关规定，充分考虑本桥的特点、场地、交通、水文、运输、料源、民情、水电供应、气候等实际情况的基础上编制。
1.3 编制说明本项目采用双向四车道高速公路标准，设计速度80Km/h。
其余技术标准按交通部发《公路工程技术标准》JTGB01-2003采用第二章工程概况本合同段起讫桩号为K6+453.4～ZK12+247(YK12+227),线路长度5.774km ，起点位于江口县闵孝镇沙坝河村，终点位于石阡县石固乡两路口村。
2.1 工程部位本合同M7.5浆砌片石衬砌拱植草护坡设置于路基填土或土石混填边坡路段，具体段落段落如下表所列M7.5浆砌片石衬砌拱植草护坡段落统计表本分项工程计划开工日期6月10日，计划完工日期10月30日。
首件工程计划开工日期6月10日，计划完工日期7月10日。
2.2 主要参数衬砌拱按照设计图纸施工，拱型骨架间净宽2.5m，拱部骨架截面为L型，宽0.45m；主骨架截面为U型，宽0.5m；骨架嵌入路堤边坡深0.25m；骨架由C20预制板（5 cm×30 cm×49.5cm）镶边，埋深0.25m,外漏0.05m;外露泄水槽0.5m宽，0.08m高。
梯条形基础底宽0.7m，深0.5m。
拱型骨架从上往下布置，最下一个拱至护脚顶面不应大于5.0m且不小于3.0m。
防滑平台高0.6米，宽0.6米。
第三章施工工艺及方案3.1 施工工艺M7.5浆砌片石衬砌拱植草护坡施工工艺图Array3.2 施工准备3.2.1.材料（1）水泥：采用P.O425硅酸盐水泥，水泥等材质要符合设计或有关规范要求，同时要进行进货检验，堆料场地要有规划，水泥不能露天堆放，严禁受潮、雨淋和暴晒。
（2）砂：采用级配良好、质地坚硬、颗粒粒径小于5mm的机制砂。
杂质的含量应通过实验确定，其最大含量不宜超过标号＜C30的混凝土含泥量＜5% 。
（3）石材：石料必须质地坚硬，石质均匀一致，不宜风化且未风化、无裂纹，抗压强度、耐久性、抗冻性等经试验鉴定满足要求，有石材试验报告单。
石料表面如有泥污、水锈，应清除洗刷干净后方准使用；一般应由爆破法或楔劈法开采石块，中部厚度不小于15cm，卵形和薄片者不得使用，用作壤面的片石，应选择表面较平整及尺寸较大者，且边缘厚度不得小于15cm；砌筑前应稍加修整，并将影响灰缝的尖、凸棱角敲掉；风化石、裂纹石、有软弱夹层的石块应剔除，不得使用；石块在砌筑前应浇水湿润。
（4）水：拌制混凝土用水不得含有油脂、糖类等物质。
供饮用的水，一般能满足施工要求，除饮用水不做实验，一般用水都必须做水质分析，合格后方可用于混凝土施工。
（5）砂浆1）砌体工程所用水泥砂浆的标号，应达到设计要求，满足砂浆流动性、保水性、耐久性及粘结力、抗压强度和外观质量要求。
各种标号的砂浆配合比依据试验室提供的资料为准。
2）砂浆必须具有适当的流动性和良好的和易性，以保证砌体灰缝充分填满和压实。
砂浆的稠度用标准圆锥体在垂直方向沉入砂浆的深度表示，一般为4~7cm。
零星工程可用直接观察法检查，即用手捏成小团，以指缝不出浆，松手后不松散为适度。
3）砂浆配合比由工地试验室确定，并经监理认可后下发各队执行。
4）每个工班砌石，应作1组（3件为一组）评定砂浆强度的试件。
当水泥品种、标号或配合比等有变动时，均应另作试件1组，以此作为衡量砂浆施工质量的依据3.2.2.作业条件（1）技术准备组织工程部、实验室、测量队、作业队等有关人员进行熟悉边坡拱形骨架设计图纸以及施工技术规范要求，并认真组织学习施工方案及工艺要求，质量检测标准及质量操作要点，材料质量要求及检测方式频率等；（2）施工现场准备根据施工现场清理坡面，因我标段路基填料为砂砾，考虑到护坡拱形骨架内培植草土25cm，故要求坡面超刷设计线20cm，修整坡面填补坑凹，保持坡面平顺，做好临时排水设施；（3）测量准备测量队根据设计图纸要求分段放样，确定路基边坡坡率、边坡上、下线，注意边坡坡脚处的放样，保证路基纵、横向线形的顺畅与边坡整体性的圆顺性；（4）试验准备衬砌拱采用C25砼现浇施工方案，试验室进行C25砼配合比试验，依据砼试件，确定理论配合比；基础及主、次骨架采用M7.5的砂浆进行浆砌，实验室进行砂浆配合比试验，依据砂浆试件，确定理论配合比；3.3 施工放样以线路中线控制，依据设计图纸段落内护坡道标高与路床顶面高差按照边坡坡率推算坡脚位置，段落内坡脚位置点进行加桩设置，放样出边坡尺寸。
78在同一边坡中，当边坡高度3.0m＜H≤5.0m时，设单排衬砌拱；5.0m＜H≤8.0m时，设双排衬砌拱；当边坡高度8.0m＜H≤12.0m时，设三排衬砌拱；当边坡高度H＞12.0m时，设四排衬砌拱；拱圈长度L应根据该段边坡中的最大斜高平均分配，并保持相同拱圈布置模式，体现整齐与美观。
3.4 坡面修整边坡放样后，依据设计坡率采用挂线对设计坡面线整修，残缺部位挖台阶分层填筑；施工前对坡体进行整平、夯实，达到路堤压实标准。
3.5 基坑开挖基坑采用小型挖机开挖，然后人工进行修整，保证基础的结构尺寸满足设计要求。
3.6 基槽开挖根据测量班复核后的控制点用全站仪测设出每条骨架的轴线，并用钢尺丈量等方法进行复核，无误后挂线开挖基槽3.7 砌体施工（1）砌拱先放样内、外侧拱圈位置，支设模板（模板采用三合一符合板，保证模板弧度与放样弧度一致），每20cm采用Φ20打桩加固一道，相邻钢筋桩在模板两侧交错分布。
浇筑前清理干净模板内杂物，保证衬砌拱的厚度。
(2)衬砌拱终凝后，先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。
砌筑腹石时，石料间的砌缝要互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞。
挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙；(3)砌体（包括拱体和脚墙）采用挤浆法分层分段进行砌筑。
分段位置设在沉降缝处，分层水平砌缝大致水平。
各砌块的砌缝应互相错开最少8㎝，不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在；（4）护坡沿线路方向每4个拱设伸缩缝一道，缝宽0.02m，缝内堵塞沥青麻筋，深度不小于0.2m。
（5）浆砌片石时，应利用片石的自然形状，相互交错的衔接在一起。
因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬牙交错，搭接紧密即可。
同时在砌下层石块时，即应考虑上层石块如何接砌。
砌筑过程中还要将石料的缝子留开，保证2公分的深度，以利于勾缝;（6）沉降缝和伸缩缝的砌法：为保证接缝的作用，两种接续缝必须垂直，并且缝两侧砌体表面需要平整，不能搭接。
同时，接缝中尚需填塞防水材料，防止砌体漏水。
砌筑有接缝砌体时，最好根据设计规定的接缝位置，采用跳段砌筑方法，使相邻两段砌石高度错开。
并在接缝处作为一个外露面，挂线砌筑，达到又直又平（7）勾缝：勾缝采用凹缝，缝宽2㎝，缝深1.5㎝，勾前用水冲洗干净，勾后再用同级别的水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽1㎝，厚0.5㎝，并保证均匀一致。
沉降缝用沥青麻絮填塞密实后外露5㎝的缝用水冲洗干净后采用于设计要求强度砂浆钩凹缝，缝宽2㎝，深2㎝，缝两侧抹带抹成宽3㎝，厚0.5㎝的砂浆凸带。
泄水管口与墙面齐平，管与砌石之间用砂浆填塞密实。
勾缝需注意：勾自然缝，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰石料表面（8）养生砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。
在养护期间应避免对砌体产生碰撞、振动。
（9）砌体的砂浆未达到设计强度前，不得承受全部设计荷载（10）砌体的砂浆达到设计强度后，应对开槽的两边空留部位进行回填夯实；3.8 回填种植土在拱圈内培种植土10cm厚，作为植草绿化的基础。
3.9 喷播植草骨架内采用喷播植草灌绿化，将植被种子、保水材料、稳定材料、疏松材料、植生土和肥料按一定比例充分混合，通过压缩空气将混合材料喷射到边坡上形成一定厚度，盖上无纺布，淋水养护至成坪。
3.8 施工注意事项如下：（1）截水骨架应随开挖、随浇筑，并作好路基面的排水设施；（2）截水骨架宜在旱季施工；（3）喷播植草宜在雨季施工（4）选用P.O425硅酸盐水泥普通硅酸盐水泥，使用前必须经过检验，不得使用过期失效的水泥；（5）C25预制块砼应严格按配合比采用搅拌机拌和，填入模具放置振动台上震动密实后进行洒水养护，并防止人员踩踏已浇筑好的圬工；（6）基础开挖用人工开挖，应根据地质情况，必要时应进行分段跳槽开挖，做好临时支护后，及时浇筑拱型植草窗。
拱型植草窗基底的倾斜度严格按设计要求设置，基槽开挖好后应请监理工程师现场检验，合格后方可进行下道工序的施工；所有拱型骨架施工均应按设计尺寸和拱型骨架的坡度挂线砌筑，并按设计及规范要求设置伸缩缝；（7）控制好截水骨架顶部标高应与路基标高一致，保证路基设计宽度。
