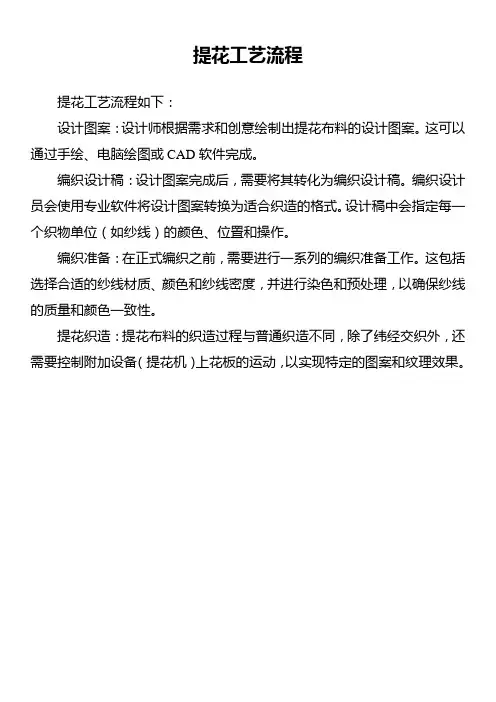

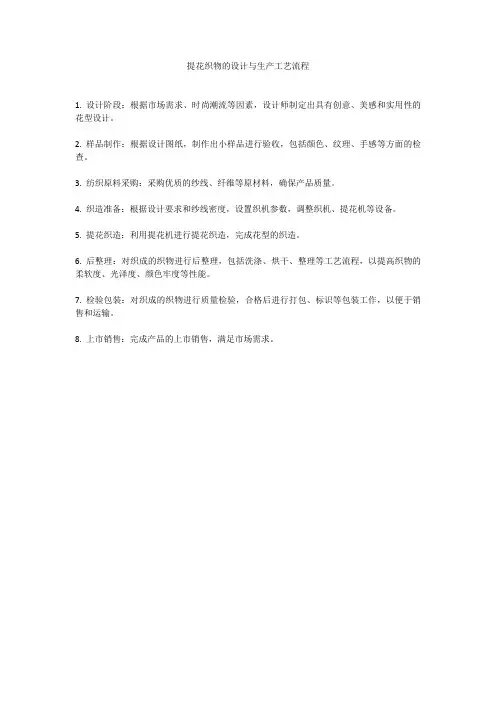

任务九 提花组织与圆机编织工艺

应用：依靠色纱组合来形成花纹图案，设计时采 用花型意匠图来表示。
4
3 2 1
——色纱1 ——色纱2
2. 单面不均匀提花： 在一个完全组织中，每个纵行的线圈数不 相等。一般采用单色纱线。
素色提花（结构提花）：
由单一颜色纱线通过浮线和拉长线圈形成结 构花纹效应，如凹凸、褶裥等。
3
3 2
3
2
2
1
——成圈
完全提花组织 双面提花组织 不完全提花组织
二、单面提花组织
1. 单面均匀提花： 在一个完全组织中，每个纵行 的线圈数相等。一般采用多色 纱线。
色纱提花： 由两种或两种以上颜色的纱线编织而 成，当一种色纱成圈时，其他纱线以 浮线的形式存在于成圈纱线的后面。
Ⅲ Ⅲ Ⅱ Ⅰ 线圈结构图 意匠图 5 6 3 4 Ⅱ 1 2 Ⅰ 6 5 4
3
2 1 编织图
单面均匀提花组织的特点：
1. n色提花织物的每一横 列最多有n根纱组成。
2. 线圈大小相同、结构 均匀、外观平整。
3. 每个线圈后面都有浮 线，浮线数等于色纱 数减一。
4. 每枚织针编织次数相同，即每个横列中只 参加一次编织。 5. 浮线太长，容易勾丝，一般在4－5个圈 距为宜。
1．完全提花组织
织物反面呈横条纹状外观。在编织反面线 圈时，每一成圈系统所有上针全都参加编织。
Ⅳ Ⅲ Ⅱ Ⅰ 正面意匠图
7 8 5 6 3 4 1 2 反面意横列由两根或两根以上纱线编织而成；
反面一横列由一根纱线编织而成。

正面形成所要求的花纹，反面形成横条纹。
——浮线
1
1
意匠图
编织图
4
4
3 2 1
——成圈

LOGO
2、单面色织提花组织
2.1、色织提花：由两种或两种以上颜色的纱线编织而成， 当一种色纱成圈时，其他纱线以浮线的形式存在于成圈纱 线的后面。
LOGO
色织提花
织物 正面
织物反面
LOGO
色织提花的特点:
• • 在每一横列，每枚针应该且仅形成一个线圈； 二色提花，每一横列由两根纱线编织而成；
•
•
三色提花，每一横列由三根纱线编织而成；
四色提花，每一横列由四根纱线编织而成；
•
织物反面有浮线，又叫有虚线提花。
LOGO
• 2.2 素色提花（结构提花）：由单一颜色纱线通 过浮线和拉长线圈形成结构花纹效应，如凹凸、 褶裥等。
素色提花（结构提花）
LOGO
正面 线圈
反面 线圈
LOGO
ห้องสมุดไป่ตู้
2、双面提花组织
LOGO
LOGO
正面线圈图
反面线圈图
LOGO
单面均匀提花组织的特性：
• 1、每一个横列中，每种色纱都出现一次，如果是 双色提花，每个横列中有两种色纱出现； • 2、线圈大小相同，结构均匀，织物的外观平整； • 3、每个线圈背后有浮线，浮线数等于色纱数减一； • 4、每枚织针的编织次数相同，即每个横列都编织 一次。 • 但，一般色纱数不超过4-5种，浮线在织物反面容 易勾丝。
LOGO
2．2、双面不完全提花组织
• 不完全提花组织——是指在编织反面线圈 时，每一个横列由两种色纱编织而形成的 一种双面提花组织。
（1）反面呈纵条纹（两色提花）
× × ×
LOGO
×
× ×
×
正面花纹意匠图
× × × × × ×

23
（1）满针空气层
织物反面满针编织
24
（2）抽针空气层
织物反面隔针编织
25
提花组织特性：
1、由于提花组织中存在浮线，因此延伸性较小； 2、单面提花组织的反面浮线不能太长，否则不利垫
纱，容易抽丝； 3、由于提花组织的线圈纵行和横列是由几根纱线形
成的，因此它的脱散性较小； 4、提花组织织物较厚，平方米重量较大； 5、由于提花组织一般几路成圈系统才编织一个提花
正面线圈图
反面线圈图
编织图
16
1．横条反面双面提花组织
17
1．横条反面双面提花组织
特点： 正面一横列由两根（两色提花）或三根（三色提花）纱
线编织而成；反面一横列由一根纱线编织而成； 正面形成所要求的花纹，反面形成横条纹； 正面纵密/反面纵密=1/2（两色提花）或1/3（三色提
花）；采用色纱数越多，正反面线圈密度差异越大； 正面花纹不清晰，易漏底。
31
第三章 纬编花色组织及其编织工艺
32
第二节 集圈组织
33
一、集圈组织的结构与特性
（一）集圈组织的结构
1．定义：在针织物 的某些线圈上，除套 有一个封闭的旧线圈 外，还有一个或几个 未封闭悬弧的纬编花 色组织。其结构单元 为线圈和悬弧。
34
（一）集圈组织的结构
2．单针集圈和多针集圈：集 圈悬弧跨过一枚针的集圈称单 针集圈，跨过两枚针的集圈称 双针集圈，跨过三枚针的集圈 称三针集圈，以此类推。 3．单列和多列集圈：针上有 一个悬弧的称单列集圈，两个 悬弧的称双列集圈，三个悬弧 的称三列集圈。
18
2．芝麻点反面双面提花组织
正面针按照花 纹要求进行选 针编织；反面 针一隔一进行 编织，反面由 两根纱线形成 一个横列。又 叫不完全提花。

二、工艺设计
图4-26表示与图3-88两色单胖组织编织图相对应的 上针排列、反面一个完全组织的上三角排列及色纱配 置。

二、工艺设计
图4-27表示与图3-89两色双胖组织编织图相对 应的上针排列、反面一个完全组织的上三角排列及色 纱配置。
返回
图3-88 两色单胖组织
图3-89 两色双胖组织
返回
二、工艺设计
(一)双面提花组织 为了使双面提花组织的正面 的花纹图案清晰，反面的颜色不 在正面显露，由上针编织的织物 反面一般设计成小芝麻点花纹， 即几种色纱的线圈上下左右交错 排列。图4-24是双面小芝麻点花 纹两色提花组织反面的花型意匠 图、织针排列、低、三角排列及 色纱配置。
二、工艺设计
图4-25是双面三色提花组织的 反面呈小芝麻点花纹的花型意匠图、 织针和上三角排列。一个完全组织 高3个横列，宽2个纵行，织物反面 一个完整的线圈横列仍由两个系统 和两根色纱编织，但完成一个循环 需要六个成圈系统。
返回
二、工艺设计
(二)胖花组织 胖花组织与提花组织的区别在于某些成圈系统只 有下针选针单面编织上针不编织，因而织物的反面是 由一种色纱的线圈构成。
第七节 双面提花圆机的上针成圈系统与工艺设计
一、上针成圈系统 二、工艺设计 (一)双面提花组织 (二)胖花组织
结束
一、上针成圈系统
对于下针选针的双面提花圆机来说，为了能编织 出多种结构的双面花色针织物，其上针有高踵针和低 踵针两种，一般高低踵针在针盘中一隔一排列。上三 角也相应有高低档两条针道，每一成圈系统的高低两 档三角一般均为可变换三角，可控制高低踵上针进行 成圈、集圈和不编织。上下针呈罗纹形式的一隔一交 错排列。

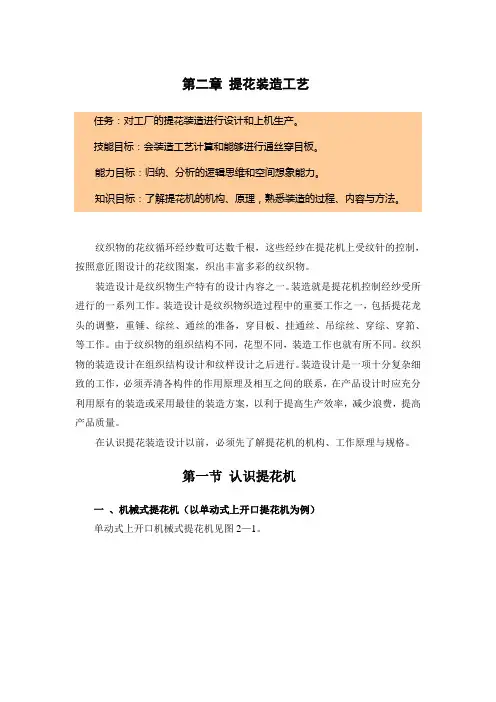

装造设计是纹织物生产特有的设计内容之一。装造就是提花机控制经纱受所进行的一系列工作。装造设计是纹织物织造过程中的重要工作之一，包括提花龙头的调整，重锤、综丝、通丝的准备，穿目板、挂通丝、吊综丝、穿综、穿筘、等工作。由于纹织物的组织结构不同，花型不同，装造工作也就有所不同。纹织物的装造设计在组织结构设计和纹样设计之后进行。装造设计是一项十分复杂细致的工作，必须弄清各构件的作用原理及相互之间的联系，在产品设计时应充分利用原有的装造或采用最佳的装造方案，以利于提高生产效率，减少浪费，提高产品质量。
图2—8CAD系统编辑的意匠图
（二）经纱顺序
织布机上的经纱顺序一般从左向右顺序排列：就是织布机的最左边是第一根经纱，最右边是最后一根经纱，但也有从右向左顺序排列(如生产毛巾等一些特殊织物时)，经纱在织布机排列顺序究竟是从从左向右还是从从右向左这取决于纹针的次序和纹针、通丝和经纱三者的连接情况。
（三）纹板上纹针孔的次序
4、什么是提花机的规格（号数、口数）。
提花机上很多的构件，要使众多的构件有规律不紊乱，就必须有一个统一编号和排列顺序，使各构件与各根经纱建立对应关系，这样才能设计出最佳的装造方案，织造出理想的正确图案。但是，要行业不同，地区不同，各生产厂采用的编号和排列顺序也不尽相同，因此必须清楚各构件之间的对应关系：意匠图、纹板、竖针、横针、通丝、目板孔和经纱的排列顺序。
(3201)
32
6144、8192
12288
宽幅、高经密丝、棉织物
博纳斯
DSJ
IBJ2
14
28
1344、2688
棉、丝、毛织物
博纳斯
SSJ
16
6272、6144
棉、丝、毛织物
博纳斯
MJ3

压针三角6不需要调换 ,只需调整高低位 置；
其余5块三角都可根据织物组织进行调换；
0号起针三角：
编织平针组织时， 0号起针踵的三角调 换成成圈三角， 1—4号选针踵的三角不 工作。
编织提花组织时，0号起针踵三角不工作， 1—4号选针踵的每一个三角根据花纹要 求调换 。
2.形成花纹的能力 1）不同花纹的纵行数B0与最大花宽Bmax
1.定义——将纱线垫放在按花纹要求所选择的 某些织针上编织成圈，而未垫放纱线的织针 不成圈，纱线呈浮线状浮在这些不参加编织 的织针后面所形成的一种花色组织。
2.结构单元：线圈＋浮线 3.分类：单面提花组织
双面提花组织
（一）单面提花组织
分类：均匀（规则）提花 不均匀（不规则）提花
1.单面均匀提花组织
3.设计案例
例1：根据所给单面提花组织花纹意匠图，绘出织 针排列图和三角排列图
Ⅰ ⅡⅢⅣ
双色均匀提花组织，一个横列每二个成圈系统完成，织针排列 呈步步高”/“。
例2：根据所给单面提花组织花纹意匠图，绘出
织针排列图和三角排列图
● 一个横列要 两个成圈系统完 成。
● 织针呈对称 排列
● 织针1’＝5’
若要增加花高，即路数要增加
例1：N=12,T=4,M=4,e＝1。设计花型。 Bmax=T=4 Hmax=M/e＝4
例2：欲在提花轮提花机上编织集圈花色织物， 机号=18， 筒径φ=28 ， N=1500， T=15 ， M=36， e=1 。
解：1.设计计算
N/T=100 r=0 Bmax=T=15 取B=15 Hmax =M/e =36÷1=36 横列 取H=18 (*一般希望B与H较接近)
8
26 1L、3H、1L、6H、1L、3H

❖ 通常用于表示由成圈、集圈和浮线组合 的单面织物组织（双面织物一般用编织 图表示）。
8
结构意匠图
对意匠图上的小方格给予不同的含义，但需要加以说明。
9
2、花型意匠图
❖ 花型意匠图用来表示提花织物正面（提 花一面）的花型与图案。
10
花型意匠图
❖ ×”表示由一种色线编织的 线圈
❖ 空格表示另一种色线编织的 线圈
56
➢ 色彩花纹效应： • 在集圈组织中，由于悬弧被正面圈柱覆盖，在织物正
面不能看见悬弧，只显示在反面。 • 当采用色纱编织时，凡是形成悬弧的色纱，在织物的
正面将被拉长线圈所遮盖，在正面只呈现成圈纱的色 彩效应。
正面效果图
色纱排列
——成圈
——集圈
57
——成圈 ——集圈
正面效果图
58
➢ 利用集圈缩短浮线
36
双色、三色双面提花织物
37
1．横条反面双面提花组织
在编织反面线圈时，每一成圈系统所有上针全都参加编织，
织物反面呈横条纹状外观。又称完全提花组织。
❖ 特点
❖ 正面一横列由两根（两色提花） 或三根（三色提花）纱线编织 而成；反面一横列由一根纱线 编织而成；
❖ 正面形成所要求的花纹，反面 形成横条纹；
特点：
• 织物两面外观不同，其中一面为拉长线圈，另一面 为胖而圆的线圈。
• 织物较基础组织短、宽、厚实。
62
（2）畦编组织：集圈是在织物的两面形成的，两个横 列完成一个循环称之为畦编组织。
特点：
• 织物两面外观相同，全部为拉长线圈。
• 纵行挺凸，条纹清晰。
• 织物较基础组织短、宽、厚实。
63
❖ 集圈的连接作用

正面，也称四角网眼。
三、双面集圈组织
1. 定义：双面集圈组织是在罗纹组织或双罗纹组 织的基础上进行集圈编织而形成的。
2. 双面集圈组织的作用： • 形成花色效应，在织物一面形成小孔花纹。 • 在双层织物组织中，集圈起到一种连接作用。
3.常见组织： （1）半畦编组织：只在织物的一面形成集圈，两
个成圈系统完成一个循环。
分别在两个针床上编织的组织可通过 集圈连接在一起。
四、集圈组织的特性与用途
特性： 1. 利用集圈可形成多种花色效应（色彩效 应、网眼、凹凸、闪色效应等）。 2. 脱散性、横向延伸性、耐磨性、断裂强 力比平针与罗纹组织小，且容易抽丝。 3. 织物厚度、宽度比平针与罗纹组织大， 长度比基础组织小。
第三章 纬编花色组织与编织工艺
第一节 提花组织
一、提花组织的结构与分类
1.定义——将纱线垫放在按花纹要求所选择的某些织针 上编织成圈，而未垫放纱线的织针不成圈， 纱线呈浮线状浮在这些不参加编织的织针后 面所形成的一种花色组织。
2.结构单元：线圈＋浮线
3.分类：
单面提花组织 针床数 双面提花组织
用途：毛衫、T恤、吸湿快干功能性服装
三、双面提花组织
在双针床针织机上编织的提花组织。通常在 织物的正面形成色彩花纹效果。其反面有横条纹、 纵条纹、小芝麻点、大芝麻点等几种效果。
正面
反面
1．完全提花组织
织物反面呈横条纹状外观。在编织反面线 圈时，每一成圈系统所有上针全都参加编织。
练习:能不能把编织图画出来??
Ⅳ
78
Ⅲ
56
Ⅱ
34
Ⅰ
12
六角网眼(反面珠地) 四角网眼(正面珠地)
（2）双珠地： 交错的单针双列集圈。 • 凹凸效应比单珠更明显。 • 生产效率比单珠低。 • 织物厚度比单珠要厚。
