VDI3400 标准与Ra 对照表

新旧标准的粗糙度对照表

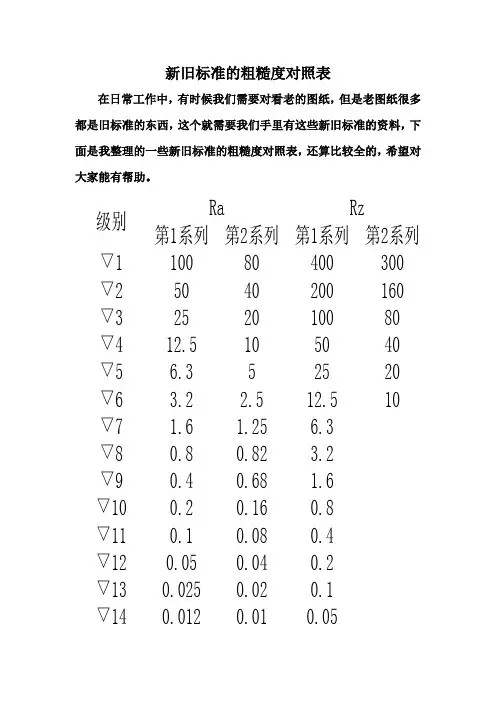

在日常工作中，有时候我们需要对看老的图纸，但是老图纸很多都是旧标准的东西，这个就需要我们手里有这些新旧标准的资料，下面是我整理的一些新旧标准的粗糙度对照表，还算比较全的，希望对大家能有帮助。

第1系列第2系列第1系列第2系列▽110080400300▽25040200160▽3252010080▽412.5105040▽5 6.352520▽6 3.2 2.512.510▽7 1.6 1.25 6.3▽80.80.82 3.2▽90.40.68 1.6▽100.20.160.8▽110.10.080.4▽120.050.040.2▽130.0250.020.1▽14
0.0120.010.05
Ra Rz
级别
在上述的粗糙度标准中，左侧为老式标准粗糙度值，右侧新标准粗糙度值，但是平常的工作中，我们一般采用的第一系列的粗糙度，而很少使用第二系列的粗糙度值，一般采用Ra第一系列的粗糙度值，这些资料仅供参考，具体的还有根据相应的数据要求决定！！！
本文由编辑制作完全是经验总结。

标准等级代号 表面粗糙度 加工工具(方法) 加工材料及硬度要求 光度描述 SPI(A1) Ra0.005 光洁度非常高,镜面效果 SPI(A2) Ra0.01 光洁度较低,没有砂纸纹 SPI(A3) Ra0.02 光洁度更低一级,但没有砂纸纹 SPI(B1) Ra0.05 没有光亮度,有轻微3000#砂纸纹 SPI(B2) Ra0.1 没有光亮度,有轻微2000#砂纸纹 SPI(B3) Ra0.2 没有光亮度,有轻微1000#砂纸纹不辨加工痕迹的方向 Ra0.4 精加工：精车＼精刨＼精铣＼磨＼铰＼刮 微辨加工痕迹的方向 Ra0.8 精加工：精车＼精刨＼精铣＼磨＼铰＼刮 可辨加工痕迹的方向 Ra1.6 粗加工 加工纹路较粗 日本粗糙度用倒三角表示， ▽▽▽▽对应Ra≤0.2；▽▽▽ 对应Ra=0.4~1.6； ▽▽ 对应Ra=3.2~6.3；▽ 对应Ra=12.5~25
中国旧标准 ( 光洁度 ) ▽4
▽5
▽6
▽7
▽8
中美表面粗糙度对照表 中国新标准 ( 粗糙度 )Ra 美国标准 (微米 )，Ra 8 6.3 6.3 5 4 3.2 3.2 2.5 2 1.6 1.6 1.25 1 0.8 0.8 0.63 0.5 0.4 0.4
美国标准 ( 微英寸 )，Ra 320 250 200 160 125 100 80 63

中美表面粗糙度对照表中国旧标准( 光洁度)中国新标准( 粗糙度)Ra美国标准(微米 )，Ra美国标准( 微英寸)，Ra▽ 4 6.3 8.00 320 6.30 250▽ 5 3.2 5.00 200 4.00 160 3.20 125▽ 6 1.6 2.50 100 2.00 80 1.60 63▽7 0.8 1.25 50 1.00 40 0.80 32▽8 0.4 0.63 25 0.50 20 0.40 16中外粗糙度对照表中外粗糙度对照表，本人没有电子版，只能编辑在这里了：Roughness values Ra Roughness Grade Number uin um N1 1 0.025 N2 2 0.05 N3 4 0.1N4 8 0.2N5 16 0.4N6 32 0.8N7 63 1.6N8 125 3.2 N9 250 6.3 N10 500 12.5 N11 1000 25种类代号计算方法说明图最大高度Ry如图示，沿粗糙度曲线的中心线方向取一段基准长度，最大波峰加上最大谷底的高度就最大高度，用μm表示，取样时注意避开全是波峰没有谷底的部分。

十点平均粗糙度Rz如图示，沿粗糙度曲线的中心线方向取一段基准长度，用5个最高波峰的平均高加上5个最深谷底的平均高度就是十点平均粗糙度，用μm表示。

算术平均粗糙度Ra如图示，沿粗糙度曲线的中心线方向取一段基准长度，以中心线为x轴，垂直方向为y轴，用公式y=f（x）表示该粗糙度曲线，那么，右面公式求出来的值，就是算术平均粗糙度，用μm表示。

最大高度Ry的分段值十点平均粗糙度Rz的分段值算术平均粗糙度Ra的分段值三角符号0.1S 0.2S 0.3S 0.1Z0.2Z0.4Z0.025a0.05a0.1a四星0.8S 0.8Z 0.2a1.6S 3.2S 6.3S 1.6Z3.2Z6.3Z0.4a0.8a1.6a三星12.5S 25S 12.5Z25Z3.2a6.3a二星50S 100S50Z100Z12.5a25a一星。
